Tetőtéri tető

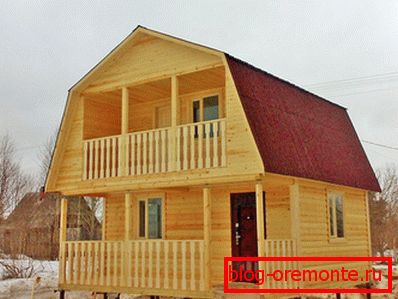

A tető, amely alatt nappali, a padlásnak nevezik. Ebben a szerkezetben a mennyezet nincs megadva. Ez a kialakítás lehetővé teszi a szoba teljes térfogatának növelését, és minimális anyagi beruházással. A tetők eltérő alakúak lehetnek, de a legkedveltebb a lejtős tető. A cikkben elmondjuk, hogyan készítsünk egy manzárdtetőt a saját kezünkkel.

Tervezési munkák elvégzése

Először is az alapítvány és a falak tanulmányozására van szükség. A törött tető kialakítása sokkal bonyolultabb és nehezebb, mint a szabványos, ezért építéséhez erős alapra van szükség. A falak és az alapozás tanulmányozása során meg kell határozni, hogy képesek-e ellenállni ennek a tetőnek. Ha a tetőtéri tetőt az épület építéséhez tervezik, akkor a tervezés során már minden jellemzőt figyelembe kell venni.

A tető alakjának megválasztását felelősségteljesen kell vinni. Akárcsak a számítások hibái vagy a paraméterek rossz megválasztása, a tető összeomolhat, és vele együtt az összes tartószerkezetet.

A legjobb, ha a projektet szakemberekre bízzák. A modern technológiák lehetővé teszik az összes szükséges számítást speciális számítógépes programok segítségével. Segítségükkel az optimális dőlésszögek és egyéb jellemzők kiszámítása kezdeti paraméterekkel történik. Különösen azért, mert minden számítás az SNiP-kkel összhangban történt.

A mennyezet magasságának szintje a kényelmes tetőtér elrendezésének legfontosabb követelménye. Legalább két és fél méterre kell lennie. A törött tetővonalat kb. 2,8 méterre kell elhelyezni. Ebben az esetben figyelembe kell venni a szigetelőréteg vastagságát, a padlózat nyúlványait és a belső falak felületét.

A szerelés megkezdése előtt világos terv-tervet kell készíteni, amely feltünteti az épület összes lineáris paramétereit, a sarkokat és a ház teljes magasságát.

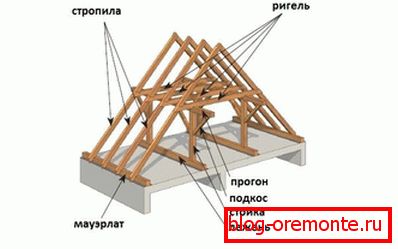

Technikai feltételek

• Olyan gerendát, amely támogatja a terhelést a szarufák alsó végétől a szerkezet falainak felső végéig, mauerlat néven.
• A fagerendák építését, amely a tető fő formáját képezi, szarufáknak nevezzük.
• Az erőteljes sáv, amely támogatja a feszítést és egyenletesen elosztja a terhelést az egyes szarufák között, felfüggesztésnek nevezzük.
• A rétegelt lemez lapokat vagy síklemezeket, amelyek a tetőfedő anyag felállításához szolgálnak.

Tető váz

Először is egy mauerlat van felszerelve az épület mind a négy oldalán, ami egy támogató gerenda, amely lehetővé teszi a terhelés áthelyezését a ház falaira a szarufa rendszerből. Ha a főszerkezet fából készült, akkor a legfelső fát vagy a felső rönköt lehet a főlemez. A téglából vagy tömbökből készült helyiségekben a támasztórúd csapok vagy horgonyok segítségével van rögzítve, amelyeket a falon belül már a tojás alatt szereltek fel. Az ilyen faanyag 10-15 cm keresztmetszetű, és csak puhafa. A ház belső felületén a mauerlat igazodik Ami később kívül marad, kifinomult dekoratív falazattal.

A támasztórúd a horgonycsavarok tetejére van helyezve, és szorosan benyomva van, hogy a felszínén a csavarok a csövön belül legyenek. Ezeken a jelöléseken a szükséges lyukakat fúrják ki a későbbi rögzítéshez. A fát a rulett segítségével jelölheti, de az első lehetőség előnyösebb és pontosabb. A vízszigetelés a fal felületén van elhelyezve. Mivel használhatjuk a tetőfedő anyagot, helyezzük két rétegbe. A matricát a csapon lévő vízszigetelő rétegre helyezzük, és az anyákat meghúzzuk.

A téglafalon egy fadarabot használnak. A padlózatok 100 × 200 mm keresztmetszetű tűlevelű fából készülnek. Ezeket a gerendákat olyan módon helyezik el a mauerlatra, hogy a falon kívül harminc-ötven centiméterrel nyúlnak ki. Különféle zsebekbe helyezhetők, amelyek a falak építése során készülnek. A mauerlat felhelyezésénél a gerendákat fém sarkokkal és önmetsző csavarokkal rögzítik. Annak érdekében, hogy a gömböt egyenletesen helyezzék el, a szélső gerendákat először rögzítik, majd a nyújtott zsinór mentén helyezkednek el közbenső gerendák.

Figyelj! Az emeleti gerendákat ötven és száz centiméter közötti lépcsőkben szerelik fel. Azonban a szakértők tanácsot adnak az optimális lépésre - hatvan centiméterre. Az üreges hely ilyen elrendezése lehetővé teszi a hőszigetelő levágása nélkül.

A magasságukhoz való illesztéshez használják a fa burkolatokat.

A falazatokban a zsebekkel történő rögzítéskor a végeit speciális vízszigetelő anyaggal kezelik, és tetőfedő anyagba csomagolják. Illessze őket egy hasonló minta használatával kábel segítségével.

Állványok vannak felszerelve a gerendákra, amelyek a széleken helyezkednek el. A keresztmetszet százszázötven milliméteres sávjából készülnek.

A telepítési vonal és a magasság előre meg van határozva a megfelelő rajzon. Győződjön meg róla, hogy a szintet használó eszközt használja, valamint a szintező állványok számára. Ezután átmenetileg rögzítik a merőleges irányba a hackok segítségével, és rögzítik őket a tető tengelyirányú szakaszán.

Mindezeket az intézkedéseket úgy kell megtenni, hogy az állványok eltérések nélkül telepíthetők legyenek. A szúrásokhoz bármilyen fát használhat. A szegecsekhez csatlakoznak. Miután a rekeszek a széleken vannak felszerelve, a zsinór ismét feszül ki közöttük. Ők irányítják a középső állványok beszerelésekor. A magasságnak meg kell egyeznie a gerendák szintjével. Az ilyen művek sorozata során a végén két sornyi állványt kell elhelyezni, amelyek azonos magasságúak és párhuzamosak egymással.

telepítés

A már beillesztett állványokon rögzítik és rögzítik az úgynevezett gerendákat - az ötven-százötven át az átmérőben. A rögzítést szögekből százötven mm-rel, valamint fémszögekkel készítik el, amelyeket önzáró csavarokkal rögzítenek. A gerendák tetejére csavarokat helyeztek el, amelyek 50 mm vastagságban, vastagságban és kétszáz mm szélességben vannak. A keskeny oldala lefelé néz, ami nagyobb merevséget tesz lehetővé. A művelet során a csavar nem lesz betöltve, ezért azok mérete optimálisnak tekinthető. Az átfordítás kizárása és a telepítés során a megbízhatóság növelése érdekében az átmeneti támasztékokat a kereszttartók alá helyezzük. Ezek olyan lapok, amelyek vastagsága legalább huszonöt milliméter. Ideiglenesen és a keresztléc tetején lapokkal rögzítik, amíg a szarufák telepítése meg nem kezdődik. További rögzítőelemek nincsenek felszerelve a puff közepén, így azok nem akadályozódnak a további telepítés során.

Miután a csavarok, állványok és gerendák felszerelése és rögzítése megtörtént, elegendő merev szerkezetet kell kialakítani, amely korlátozza a padláson belüli helyiséget. A jövőben az összehúzódások és a nadrágtartók használatával még nagyobb erõfeszítést igényel.

Az alsó szarufák átmérőjű, ötven-százötven milliméteres lemezből készülnek. Kezdetben a sablon kisebb vastagságú táblákból készül. Így gyorsabb és könnyebben feldolgozható. Ha egy ilyen táblát helyeznek a felső tartóba, egy krétával vagy ceruzával rajzolják meg a vágás formáját, majd a jeleket levágják a jelekből. A sablont a futáshoz alkalmazzák, azokon a helyeken, ahol a szarufák telepítését tervezik. Ha mindenhol teljes véletlen egybeesik, akkor az összes előkészített szarufák felső részét ezzel a sablonnal vágják el. A szarufák alsó végét, amely a mennyezeti gerendákhoz közeli mauerláton nyugszik, az a helyre kerül, ahol rögzíteni fogják. A szarufák fém sarkokkal, csavarokkal és szegekkel vannak rögzítve.

Figyelj! A felső szarufák esetében először meg kell jegyezni a tető geometriai középpontját. Ezt egy ideiglenes rack használatával végezzük el, amely a mauerlat egyik végével van szegelve és a tető végén található szűkítés.

A munkát oly módon végzik, hogy az ideiglenes tábla egyik széle megfelel a jövő tetőjének középpontjának. Ezen a szélen a szarufák igazodnak. Ismét egy sablon készítése egy sík lapról, a huszonöt és százötven milliméter keresztirányú mérete. A korábban telepített lap szélére a megfelelő szintre és a gerendára vonatkozik, amelyen az alsó szarufák vannak.

A fűrészek mindkét végén vannak jelölve, és a mintát a jelölés szerint kivágják. A központ definíciójának ellenőrzése úgy történik, hogy a sablon fűrészeit a tető mindkét oldalára rögzítik. Ha a polcok telepítése során a párhuzamosság feltételei teljesülnek, akkor a felső szarufák felszerelésével nem lehet gond. Végül is mindegyikük pontosan ugyanolyan méretű.

Az elkészített sablon használatával a szükséges mennyiséget és a szalag lábak megfelelő konfigurációját végezzük. A szerelt gerendákon és szarufákon vannak felszerelve. A felső részen az önfúró csavarokkal tapadólemezlemezekkel vannak rögzítve. A futás során a rácsok beillesztésre kerülnek a vágásokba, és speciális fémszögekkel és csavarokkal vannak rögzítve.

Figyelj! Annak érdekében, hogy a szarufák szigorúan függőlegesen helyezkedjenek el, azok megerősítésre szorulnak. Az alsó végüket meghúzzák.

A fennmaradó szarufák felszerelése hasonló módon történik. Vágólapok kiválasztása, huszonöt és százötven milliméteres méretben, függesztett állványok. A felfüggesztés felső szélei arra a helyre vannak rögzítve, ahol a szarufák csatlakoznak, és az alsó szélek a szűkítéshez.

A szarufákon, amelyek az alsó részen vannak elhelyezve, a támasztékokat felszerelik. Azok a táblákból állnak, amelyek keresztmetszete 50-150 mm. A kinyújtott gerenda ferde, alacsonyabb vágással vannak elhe- lyezve és fém sarkokkal vannak rögzítve. A felső széleket az oldalról a szarufákra szegezik. Ezenkívül a lyukakon át fúródnak. A csavarokat behelyezzük és meghúzzuk anyával. Ha az alsó támasztókereket felszerelik, az összes ideiglenes rögzítést eltávolítják.

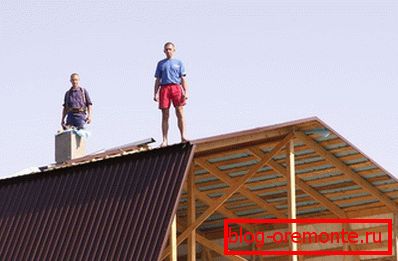

Most itt az ideje, hogy összeragadjuk a gableeket. Olyan módon vannak burkolva, hogy helyük nyílik az ajtó és az ablak nyílására. Amikor a gerendákat behelyezik a fali zsebekbe, az alsó szarufákon megerősítik azokat a speciális táblákat, amelyek folytatják a szarufák sorát és a tető ereszkedését képezik. Filly-nak nevezik őket.

Ha a tojást egy mauerlaton végezzük, akkor nincs szükség fillies használatra.

Most egy láda kell. A típus függ a tetőfedő anyagtól. Tetőszerkezet vagy tetőfedő lemezek használata esetén a rekesz szerelésre szilárd, rések nélkül. A burkolat vízszigetelését kötelezően fel kell szerelni. Ezután elkezdheti a tetőfedő anyagok behelyezését. Ha egy törött konfigurációjú manzárdtetőt építettek, akkor nincs szükség szigetelésre. Szigetelés falak és mennyezetek függvényében.

Az alvázas terem elég tágas, ami biztosítja a padlás megfelelő szellőzését. Ugyanakkor nyáron a tetőtérben lévő szobák fűtése csökken, és télen további szigetelést biztosít. Ebből a célból ablakok maradnak a kapákon a szellőzés javítása érdekében.

Ládák jellemzői

A fiókot számos funkció elvégzésére tervezték:

• a tetőszerkezetek újraelosztása és súlyátvitel a szarufákra;
• további szalag-rendszer készítése;
• a tetőfedő anyag felszerelésének alapja.

A láda egy vagy kétrétegű, szilárd vagy kisülési egységet tartalmazhat. A hullámlemez tetőszerkezeténél a fém csempe a rétegvastagságot olyan lapokból hajtja végre, amelyek a szarufák körmökhöz rögzülnek. Ebben az esetben a szomszédos lemezek közötti távolság 15-30 cm-es tartományban változhat. A végső döntés egy adott típusú lefedettség használatakor történik.

A lágy tetőfedő anyag felszerelése során a szilárd fűrészelést alkalmazzák. Ebben az esetben nedvességálló rétegelt lemezeket használnak, vagy forgácslapot orientálnak. Bórfából készült anyag, vágott tábla formájában használható.

Figyelj! Az ilyen esztergagépek felszerelésénél figyelembe kell venni, hogy az esztergálásra szánt anyag megismétli a külső felület összes kontúrját. Ezután a keretnek erősnek és simanak kell lennie.

Az esztergagép anyagának elhelyezésekor speciális építőkötelet kell használni, amelynek segítségével a lapok vagy lemezek pontosan, szigorúan párhuzamosak lesznek egymással. A rögzítés előtt az anyagot fertőtlenítőszerrel kell kezelni, amely megóvja a gombafejlődésektől, a korai bomlástól és a nedvességtől.

A ládák gyártásához használt anyagnak kiváló minőségűnek és simanak kell lennie, előnyben részesítve az első vagy második osztályú fát, számos csomó és egyéb hiba nélkül.

Figyelj! Kötelező követelmény - a fa előszárított, különben a szárítás során a táblák torzulnak.

Az egyértelműség érdekében a telepítési folyamat manzárd tető, akkor videókat nézni az interneten.
