Tetőszerkezet tető tető - telepítése szarufák és rendszerek

Mint azt mondják, tapasztalt építők, a padlás lehet felszerelni a házban, lenne a tető. A tető típusa befolyásolja, hogy ez az intézkedés milyen mértékben növeli a felhasználható területet, függetlenül attól, hogy kényelmes-e ezt a szobát használni, és milyen bonyolult munkát igényel. A lakótéri tetõteret rendezõ tetõtípusok egyenes és tört lejtõknek tekintendõk.

A tetőtéri tető rácsos rendszere úgy van kialakítva, hogy felszabadítsa a helyet a közepén, ahol a mennyezetmagasság eléri az elfogadható magasságot, és a tartóelemek nagy részét a széleken helyezi el. Ez a cikk megmondja, hogy mi a tetőkeret, hogyan kell kiválasztani a legjobb tervezési lehetőséget és helyesen végezni a telepítést.

A tetőrendszerek típusai

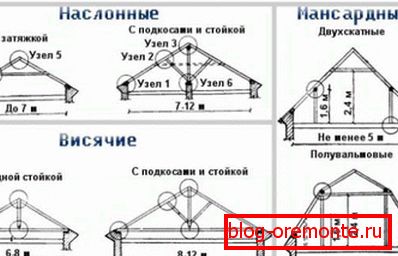

A tetőtéri tetőszerkezet kialakításának kezdetén figyeljen a ház elrendezésére. A támogatási típusok alapján válassza ki az eszköz megfelelő verzióját:

1. Naslonnaya. Ez a fajta rácsos keret alkalmas olyan házakra, ahol a válaszfal középen fut. Ezután a tetőszerkezet súlya eloszlik a szerkezet külső falai között. A keret szervezésének nem terheletlen és racionális módja, de alkalmas arra, hogy a külső falak és a belső tartó közötti távolság ne haladja meg a 7 métert.
2. Lógó. Ezt a típust használják, akkor a belső kódnak nincsenek csapágyrészei vagy oszlopai, amelyeket a tető súlyának átvitelére használnak fel. A függő szarufák a mauerlat és a gerinc gerendán alapulnak. 50 négyzetméteres tetőkhöz. m, a tető kis súlyával a legegyszerűbb kialakítású, szarufákból és vízszintes puffokból áll. A nagy méretű szerkezet megakadályozásához ezt a szerkezetet megerősítik állványokkal, harcokkal és támasztékokkal. Ezek az elemek növelik a tető stabilitását, de "felednek" a tetőtér hasznos terét. Az épület falai közötti megengedett távolság függesztett rácsok esetén 14 m.
3. Kombinált. Egy vegyes típusú rácsos rendszer akkor használható, amikor a házban a támasztólábakat a középső csapágyválaszték helyett elhelyezik. Kiderül, hogy a szarufák egy részét az oszlopokra lehet fektetni, a többi pedig függeszthető. Ezt a módszert gyakran használják a manzárdtetők építéséhez, mivel lehetővé teszi kisebb kiegészítő elemek használatát, csökkentve a terhelést az alapon és nem zavarja a tetőteret.

Felhívjuk figyelmét, hogy a tetőtérberendezést a projekt létrehozásának szakaszában kell megtervezni, mert a rácsos rendszer típusa, súlya és kialakítása szükséges az alapozás kiszámításához. Ha a tetőterasz felépítésének döntése az építés végső szakaszában felmerül, az új adatok figyelembevételével újraszámolni kell a ház tömegét, annak ellenörzése érdekében, hogy az alapítvány ellenáll-e a további terhelésnek, különösen akkor, ha a szakasz összetett talajon és kis távolságon van a felszín és a felszín alatti víz között.

A rácsos rendszer elemeinek kiszámítása

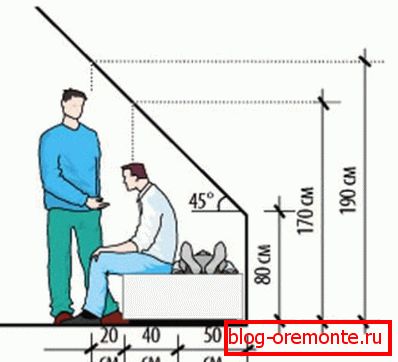

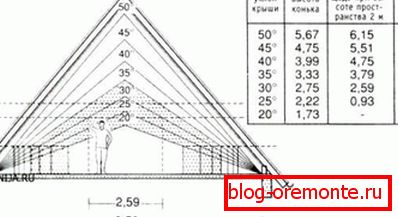

A szabványok építésével a lakást lakónak nevezik, ha a padlótól a gerincig tartó magasság legalább 2,5 m, és vannak természetes fényforrások, azaz ablakok. Ezért a fő paramétere a tetőtéri tető, amely szükséges kiszámítani - a szög lejtése lejtőin. A fogás az, hogy ha egy kis lejtőn fekszik, akkor a padlás felső magassága a szabályok által megengedettnél alacsonyabb lesz. És ha fedett rámpákat készítesz, a tető nagyon nehéz lesz, drága és instabil. Ezért egy törött típusú tetőt használnak, melynek lejtői megváltoztatják a lejtést, felső szarufája 30 fokos akusztikus szöggel, az alsó pedig 60 fokkal.

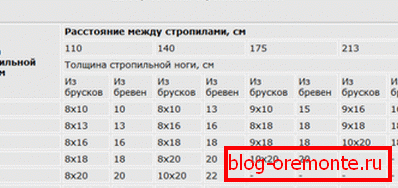

A tetőtéri tető kialakításának fontos szakasza a rácsos rendszer elemeinek keresztmetszete. A legegyszerűbb módja annak, hogy megtudja, a referencia-táblázat ajánlott mérete számított értékekkel, amelyek figyelembe veszik a hosszt, a szomszédos elemek közötti távolságot, az anyag típusát és minőségét. Ha azonban a tető nem szabványos méretű, számításokat kell végezni a tető súlyának teljes terhelés kiszámításánál, amely a szarufa rendszerre esik. A számítási séma figyelembe veszi az ideiglenes terheléseket hó tömeg formájában is, amelyek tükröződnek az építési helyszín időjárásának jellegét jellemző éghajlati tényezőkön.

Rácsos tetőrendszer kialakításához fa felhasználásra kerül, de ez nem ajánlott minden esetben, mivel a szarufák képesek megbirkózni a terheléssel, szükség van a felhasznált fűrészelem keresztmetszetének növelésére, ami tovább növeli a szerkezet súlyát. Ahhoz, hogy kitörjön a zárt hurkából, el kell hagynia a fát a fém nagyobb szilárdságú szarufák javára.

Építési rácsrendszer

A tetőtéri tetőszerkezet alkotórészei nem különböznek más típusú sötéttetők kialakításától. Ez magában foglalja:

• Mauerlat. A tető alapja, egyfajta alapzat, amely a tető súlyát viszi és a támasztó falak peremén elosztja. 150x150 mm-es vagy vastagabb fából készült. A mauerlat beszerelését a vasbeton övre szerelt horgonycsavarok vagy csapok segítségével végzik el. A fal és a rúd felületén egy vízszigetelő réteg helyezkedik el, vagy bitumen maszkírozással dolgozza fel. A kötőelemek nagyon fontos pillanata a csapok helyének kiszámításánál van, a távolságot úgy választják meg, hogy ne essenek a szarufák alá.

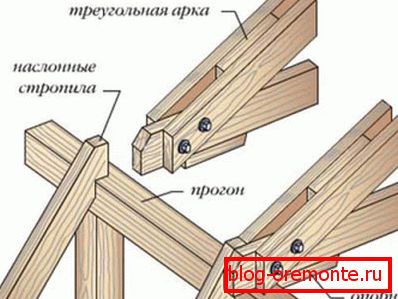

• Szarufák. Ezek a rácsos rendszer elemei, amelyek a tető lejtését alkotják. A szarufa teteje a gerincoszlopon van rögzítve, az alsó pedig a mauerlaton vagy az állványon, ha egy törött tető felső szarufáiról beszélünk. A lábak 50x150 mm-es vagy 100x150 mm-es táblákból készülnek. A köztük lévő távolságot úgynevezett pályának nevezik, 50 és 120 cm között változik, a tetőfedő anyag súlyától függően. A rácsos lábak közbenső és keresztmetszete leírja a rácsos rendszer szerkezetét, megkönnyítve a szerelést.
• Fogadás. A rackek támogatják a gerincet, vagy - ami gyakoribb a tetőtéri tetők építésében - a szarufák középső része. A rackek fából készültek, amelynek keresztmetszete egybeesik a táplap méretével. A padlós gerendákon vannak elhelyezve, így a rackek közötti távolság megfelel a lépcsőnek.
• Brace. Elfogadható, hogy a szarufa-lábakat támogató elemet szögletes elrendezéssel hívják. A rúd fő feladata, hogy csökkenti a szarufák elhajlását a saját súlya alatt.
• Szigorítása. A megkötés tartós szelvénylemezből készül, amely megfelel a szarufák méretének. Horizontálisan van rögzítve, a felső vagy az alsó rúd lábak húzásával. Minél kisebb a távolság a füst és a gerinc között, annál vastagabb ez az elem, mivel a terhelés nagyobb. A tömlő behelyezése megszünteti a szarufákon fellépő terhelést.

A legtöbb esetben a rácsos rendszer elemei kiváló minőségű fából készülnek. A működés során fellépő alakváltozás elkerülése érdekében 15-18% -os nedvességtartalomig szárítsuk, mélyen behatolva fertőtlenítő hatású és tűzgátló anyaggal kezeljük, ha a kéményt a tetőre tervezzük.

Szerelési sorrend

A rácsos rendszer összeszerelését a legjobban egy tapasztalt mester segíti elő, hiszen a nehéz, hosszú rudak felemelése problémás. Nem ajánlatos az esőben és a hóban telepíteni, mivel a munka során a fa nedvességtartalma növekedni fog. Általában az építési folyamat így néz ki:

1. Az első lépés az energiafénnyel való felszerelése a felső falburkolatra. Egyébként a rönkök és rönkházak elemeinek funkcióit felső koronák végzik, zárójelekkel erősítve.
2. A telepítés következő szakasza a padlós gerendák felszerelése. A táplemezhez vagy a falban lévő kiemelkedésekhez vannak csatlakoztatva. A padlóburkolatok kétféleképpen is alkalmazhatók - eltávolítással vagy anélkül. Ha az átfedések az első útra vannak szerelve, akkor a ház kerületén kívülre kerülnek, így túlnyúlást hoznak létre úgy, hogy a gerenda és a fal vége közötti távolság 50-100 cm

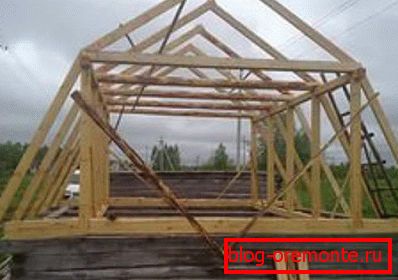

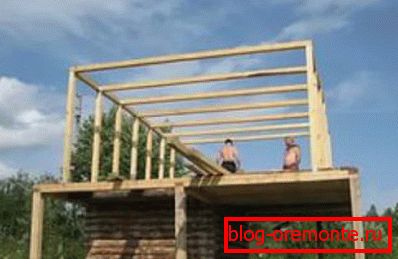

3. Létre kell hozni egy függőleges rackot, amely meghatározza a mennyezeti gerenda közepét, és egyenlő távolságból indul el. Az állványok közötti távolság megfelel a padlás szélességének.
4. A fém saroktartókon rögzítse a feszítést. Kiderül, hogy minden egyes állványpár szerkezetű, a p betű formájában.
5. Szerelje fel az alsó rácselemeket, és rögzítse a polcra szögekkel vagy csavarokkal. A mauerlathoz a szarufák egy csúszkával vannak felszerelve, egy mozgatható tartó, amely kompenzálja a rudak méretének megváltozását a zsugorodás során.
6. Rögzítse a felső szarufákat, összekötve az egyes párok felső részét egy fém béléssel vagy egy rúddal.
7. Vízszigetelő membránt helyeznek a szarufákra, és tűzővel rögzítik. Csapolj a ládák tetejére. Az alátámasztási sémát a használt tetőfedő anyagokra választják, azokhoz a puha típusokhoz, amelyeket szilárdan használnak, és a profilozottakhoz - rácsozott.

A tetőtéri tető rácsos rendszerének megbízhatósága elsősorban a számítások helyességétől függ, ezért ha nem vagy magabiztos a műszaki tudásodban, jobb egy professzionális építész által létrehozott tipikus projektet használni.
