Tető szarufa rendszer - szerkezet, eszközök és típusok

A lakóépületek kialakításában és telepítésében az egyik legnehezebb a tetőszerkezet. A tető először feltételezi a "csapást", védi a házat a csapadéktól, a széltől és a hidegtől, így a háztartások kényelme függ a feszességétől, a tartósságtól és a minőségtől. A megbízható tető alapja a rácsos rendszer, amely formát ad a szerkezetnek, beállítja az optimális lejtést és a vízszigetelő anyag rögzítését is szolgálja. A keretelemek összetétele és relatív helyzete függ a tető kialakításától. Ebben a cikkben leírjuk, hogy milyen típusú tetőrendszerek, valamint hogyan különböznek egymástól.

funkciók

A Rafter rendszer - a tető geometriáját támogató tartóelemek, a tetőszerkezet vázlata, merevsége és a kívánt lejtés. A szelvény összetételének, vastagságának és a tető "gerincének" a részének elhelyezkedését olyan számításokkal határozzák meg, amelyek figyelembe veszik az állandó és ideiglenes terheket. A tetőszerkezet a következő funkciókat látja el, amelyek meghatározzák a tető funkcionalitását:

1. Beállítja a geometriát, a lejtést. A keret szarufája lehetővé teszi a tető számára a szükséges dőlés- és alakszög megteremtését, megkönnyítve ezzel a hó vagy a csapadék felszívódását. A keret függvénye, hogy hány fogó vagy rámpa lesz tető, ami azt jelenti, hogy a szerkezet ezen eleme meghatározza megjelenését.
2. Alapul szolgál vízszigetelő anyag ragasztásához. A rácsszerkezet vázszerkezete a tetőburkolat rögzítésére szolgál.
3. A tető súlyát egyenletesen osztja el. A rácsos rendszer összekapcsolt elemei egyenletesen vannak elosztva, majd átirányítják a terheket a bevonat és a hó tömeg tömegétől a szerkezet teherhordó falai között, elkerülve a szerkezet torzulását vagy deformálódását.
4. A tető működését biztosítja. A keret szerkezete, figyelembe véve a tető és a tetőfedő tulajdonságait, támogatja, légteleníti és védi a kondenzátumot.

Vegyük úgy, hogy egy jól megtervezett tetőrendszer garantálja a tető tartósságát, megbízhatóságát és mechanikai szilárdságát, így a tervezés és a telepítés megbízott szakemberek. A tapasztalt kézművesek úgy vélik, hogy a kiváló minőségű keret sokkal fontosabb, mint a tetőfedés befejezése, ezért nem szabad megmentenie.

Kiválasztási kritériumok

eszköz стропильной системы отличается большим количеством вспомогательных элементов и повышенной сложностью. A szerkezetet, a projektet és a kiválasztott tetőfedő anyagot figyelembe vevő állandó és ideiglenes terhelések kiszámításával, valamint a környezeti tényezők alapján állítják össze. A rácsos keret típusának kiválasztásakor figyelembe veszik a következő kritériumokat:

• Az éghajlati viszonyok a régióban, ahol az építkezés folyamatban van. Annak érdekében, hogy a tető ellenálljon a hó és a víz súlyának az erős esőzések során, meghatározzák a téli és a nyári éves átlagos csapadékmennyiséget.
• Szélterhelés. Az optimális tetőszerkezet kiválasztása érdekében meghatározták az építési területen uralkodó szélt, és figyelembe vették a légrések átlagos sebességét is.

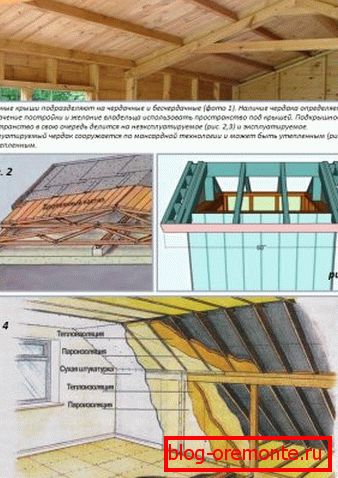

• A helyiségek használata a tető alatt. Ebben a szakaszban meghatározzák, hogy egy lakó padlás felszerelhető-e a tetőterepen vagy egy fűtetlen padláson.

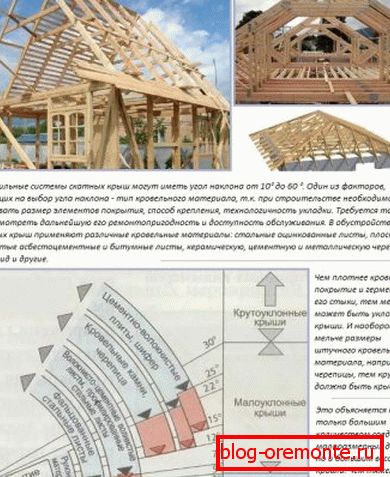

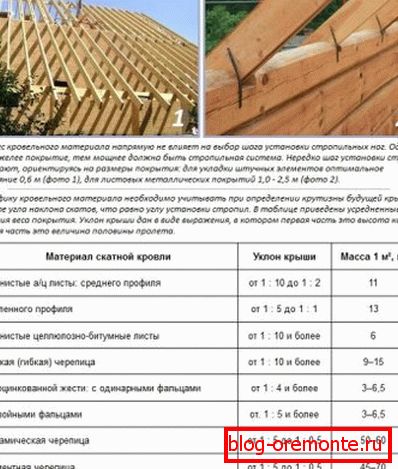

• Különböző fedőréteg. Minden egyes anyag esetében kiszámítjuk a lejtők optimális dőlési szögét, figyelembe véve annak alakját és rögzítési módját.
• A fejlesztő költségvetése. A szarufa rendszer az anyagok és a munka egyik legköltségesebb része, a tetőszerkezet része, ezért a típus meghatározása a fejlesztő pénzügyi lehetőségei alapján történik.

Tapasztalt kézművesek úgy vélik, hogy haszontalan a természet elleni harc, még mindig elveszítik, ezért az építési folyamatban az éghajlati viszonyok rendkívül fontosak a tetőszerkezet kiválasztásakor. Ha a régió szeles, akkor a lejtők lejtős szöge sík, és ha a hó meredekebb.

anyagok

A szarufa rendszer nélkülözhetetlen eleme bármilyen alakú és alakú tető tetőnek, amely függőleges támasztékokból, vízszintes puffokból és szarufákból áll, amely támogatja és megbízhatóan rögzíti a tetőfedő anyagot. A keret gyártásához használt anyagnak könnyűnek, nagy szilárdságúnak, teherbíró képességnek és nedvességállóságnak kell lennie. A legmegfelelőbb lehetőségeket figyelembe veszik:

1. Wood. A fa természetes, környezetbarát anyag, amely könnyű és tartós. A 100x100 mm-es vagy 150x150 mm-es, négyzet alakú vázszerkezet gyártásához 50x150 mm kemény sziklákból álló táblák. A fakeretes elemek jelentős hátránya az, hogy nagy kiterjedésűek a saját súlyukra hajlamosak és alacsony nedvességállósággal is bírnak.
2. Metal. A fém rácsrendszerek drágábbak, mint a fából készültek, főként nagy rámpákkal és nagy mennyiségű tetőfedő anyaggal használják őket. A fémprofil vagy szög nagy teherbírásának köszönhetően növelheti a keretelemek közötti lépést a szerkezeti szilárdság elvesztése nélkül. A rozsda valószínűségének csökkentése érdekében használjon korrózióálló fémtípusokat.

Figyelj! A fa a legalkalmasabb anyag a lakóépületek rácsos keretének gyártásához, hiszen 3 fontos tulajdonsága van: könnyű súly, szilárdság, lélegzőképesség. A faanyag nedvességállóságának növelése érdekében a rácsos rendszer elemeit mélyen behatoló fertőtlenítőszerrel kell kezelni.

eszköz

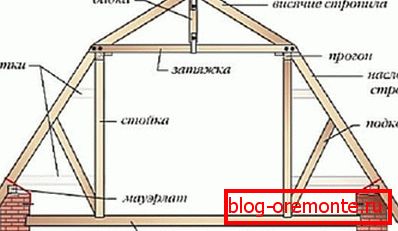

eszköz стропильной системы крыши состоит из множества взаимосвязанных элементов, которые поддерживая друг друга, придают конструкции жесткость, необходимую прочность, а также распределяю вес кровельного материала равномерно между несущими опорами. A keret összetétele, az egyes elemek keresztmetszeteinek mérete és elhelyezésük a befejező bevonat típusától, a lejtő meredeksége és a tetőteret használó módszerétől függ. Általában a keret a következőkből áll:

• Mauerlat. A Mauerlat egy alváz, amely a felső korona tetején vagy egy ház hordozófalán helyezkedik el. Tartós, keményfa puhafa készült. Csatlakoztassa a mauerlátot hosszú fém csapokhoz vagy horgonycsavarokhoz.
• Lefekvés A nyugágyot egy tábla gerendának nevezik, amely nem a külső teherhordó falakon, hanem a belső partíción található. A talajon a középső oszlopok a tetőgerincet támogatják.
• Állványok. A rackeket függőleges tartó elemeknek nevezik, amelyek támogatják a gerincpántot vagy a keret rácsos lábának középső részét.
• A szarufát. A lábszárak alapja a mauerlat és a gerinc gerenda, amelyek a tető aljától szögben helyezkednek el.
• Rigel és szigorítás. Ezeket a kifejezéseket a keret vízszintes elemeinek nevezik, amelyek együttesen párnázott rácsos lábak. A kereszttartó a szarufák tetején helyezkedik el, közvetlenül a gerinc alatt, vastagabb és erősebb, mint a sokkal szűkösebb húzás.
• Struts. A rudat a szarufák szögében állítják be, hogy megakadályozzák a saját súlyuk szerinti hajlítást. Az egyik végén a lábszárra támaszkodnak, a másikkal pedig egy állványra vagy egy puffra.

Fontos! A legegyszerűbb rácsos rendszer csak egy tápegységből, szarufákból és egy gerincpadlóból áll. A tető növekvő bonyolultsága növeli a további elemek számát, megerősítve a szerkezetet, valamint kompenzálva a terhelést a hajlás és a terjeszkedés területén.

típusok

A tetőszerkezet beállítása az átfedő szerkezet építészeti jellemzőitől függ. A tetőnek figyelembe kell vennie a házon belüli vagy kívüli csapágyak számát annak érdekében, hogy egyenletesen oszthassa meg a rajtuk lévő terhelést. A következő típusú szarufák léteznek:

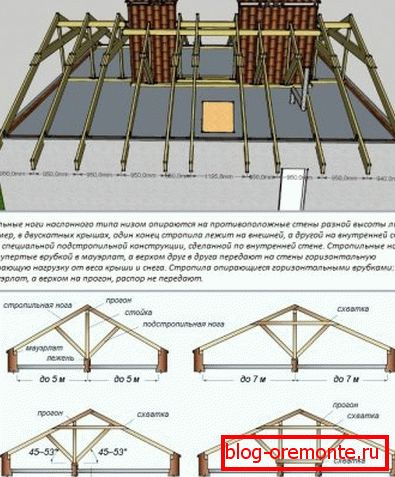

1. Naslonnye. A oldalfalakat a tető keretének nevezik, amely mind külső teherhordó falra, mind pedig belsőre támaszkodik. A belső pórusok szerepe lehet oszlopok vagy a szobák közötti főtörés, amelyet a projekt biztosít. További belsõ támasz használható a gerinc futásának támogatására. A sima leállások segítségével nagy területszerkezetek blokkolhatók a merevség elvesztése nélkül.
2. Lógó. A függő szarufák csak egy ponton támaszkodnak - a tápcsatlakozó csomópontjánál. A másik végén egymásnak támaszkodnak anélkül, hogy a gerinc gerincét támasztanák alá. Ez a rendszer alkalmas olyan szerkezetekre, amelyek nem biztosítanak belső fő falat. Az ilyen típusú rafter rácsok stabil alakúak egy egyenlő oldalú háromszög formájában, ezért nem igényelnek stabilizáló elemeket.

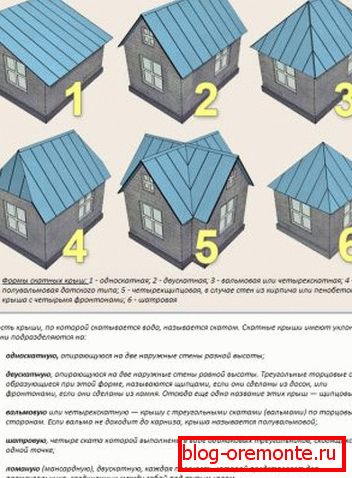

Felhívjuk a figyelmet arra, hogy a fa vagy fém elemek vázszerkezetének végső formája függ a rámpák számától és a tető típusától. A legegyszerűbb opciókat egypályás és kettős pálya tetejűnek tekintik, összetettek pedig csípő, félig leesett, sátor tetők.
