Szendvics cső a kéményhez - hogyan kell a saját kezét

Ha úgy tűnik számodra, hogy a kémény beiktatása csak a kandallók boldog tulajdonosainak gondozása, akkor valószínűleg csak magánházat tervez. Azok a háztulajdonosok, akik tapasztalattal rendelkeznek tapasztalattal, tudják, hogy a fűtési rendszer ezen eleme is szükséges a gázkazánokhoz, amelyek segítségével a ház felmelegszik és melegvízellátást biztosít a kádakban található kályhákhoz.

És milyen orosz nem szereti a jó fürdőt? Minden hőtermelő berendezéshez csővezeték szükséges, a levegőből és a tüzelőanyag égéstermékéből származó gázkeverék kibocsátása a helyiségből a légkörbe. Ennek a munkának a elvégzéséhez tapasztalt kályhák javasolják a szendvics kéményeket, és hogy mit csinálnak, hogyan történik a telepítés a saját kezükben, és a mai cikk megmondja, hogyan kell áthaladni a tetőn.

Szendvics csővezeték

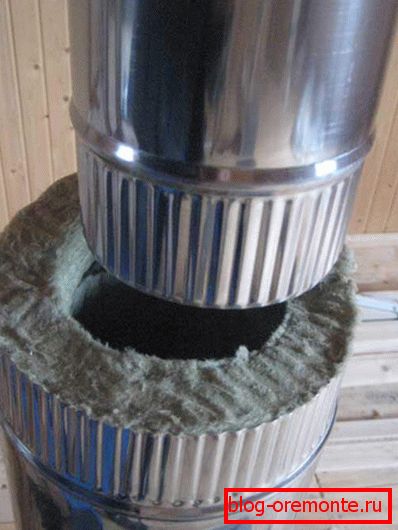

Minden, ami a fűtőberendezésekhez kapcsolódik, tûzveszéllyel jár, különösen faházakban. A statisztikák azt mutatják, hogy a tüzek több mint fele fordul elő, mert a lakástulajdonosok helytelenül helyezték el a kéményt. A feladat megkönnyítése és a ház tűz elleni védelme érdekében használjon szendvicscsövet a kéményhez. Első pillantásra úgy néz ki, mint a hagyományos rozsdamentes termékek, de valójában három rétegű szerkezete van:

1. Belső kontúr. A rozsdamentes acélból készült kör alakú palack hengeres tartalma legalább 1 mm vastag, cink vagy molibdén hozzáadásával. A belső cső fémlemezből készül, hegesztéssel, hogy lezárt varratot kapjon. A magas korrózióálló tulajdonságai miatt az ötvözött acél nem károsítja a vízzel való kölcsönhatást.

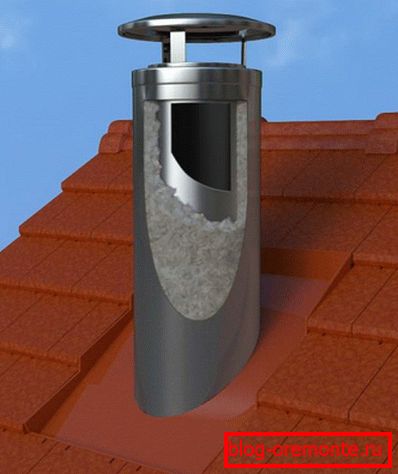

2. Szigetelő réteg. A belső és külső áramkörök között van egy szigetelő réteg, amely két fontos funkciót lát el: "megakadályozza" a cső belsejében lévő hőt, megakadályozza, hogy a környező anyagokat felmelegítse, és ne engedje, hogy a füst lehűlhessen, miközben áthalad a csőön, hogy a korom ne feszüljön a falaira. Hőszigetelésként a legmagasabb tűzállóságú, 700 fokos üzemi hőmérsékletű rostos anyagokat használják, például bazaltalapú ásványgyapot. Az áramkörök közötti szigetelőréteg 40-60 mm, a szigetelés sűrűsége pedig 12 köbméter / köbméter.
3. Külső burkolat. A szendvicscső külsõ héja, rozsdamentes acélból vagy más típusú fémrõl. A burkolat varrása lézeres hegesztéssel történik, amely nem sérti meg a rozsdamentes acél galvanikus réteget, és védi a korróziótól. A réz és a réz csövek költsége jelentősen megnöveli a kémény behelyezésének költségeit, és a létesítményt látványos megjelenés indokolja.

Kétkörös kémény további elemei

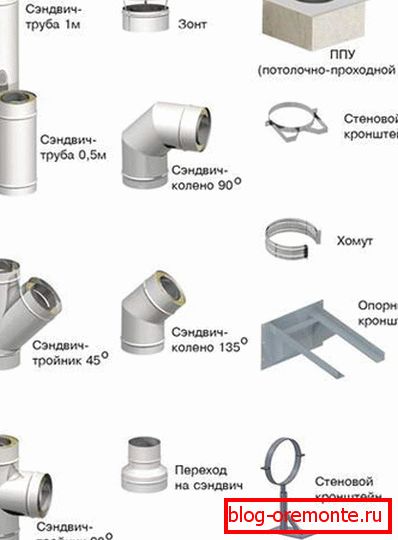

A szendvicscsövek további elemekből állnak: egyenes szakaszok, ágak, pólók. A termékek átmérője a gyártóktól függ, ezért egy vállalat kéményének minden részét meg kell vásárolnia, amely ideálisan alkalmas egymásra.

A szendvicscsövek előnyei

A szendvics kémények a hagyományos rozsdamentes acélhoz képest többet költenek lakástulajdonosként, ám költségük a rendszer biztonságának és megbízhatóságának köszönhető, különösen, ha a telepítést kézzel végzik. Ezek előnyei:

• Kiváló szigetelés. A belső hőszigetelő réteg a rácsos rendszer környező elemeit megvédi a tűzről, és megőrzi a hőt a cső belsejében. A szendvicscső olyan külső kémények felállítására alkalmas, amelyek nem vezetnek a tetőn. Az oroszországi régiók többsége csak akkor telepíthető, ha a csövet saját kezével vagy termeléssel szigetelik.
• Nincs kondenzáció. A hagyományos csöveknél a belső és a külső hőmérsékletek különbsége miatt a kondenzátum belsejében kondenzátum alakul ki, amely a halmokra települ, és végül megsemmisíti a kéményt. A szendvicscsövekben a hőszigetelés miatt nincs átmenet a füstről a gőzről a folyadékra.
• Könnyű karbantartás. A szendvicscsövekben a füst, amely a tűzhelyből a légkörbe vezet, nem hűl le, így a koromfertőzetek nem alakulnak a falakon, ellentétben a rozsdamentes acélból készült egyedi kontúrcsövekkel. Ennek következtében a kémény, még akkor is, ha átmérője nem nagy, nem igényel gyakori tisztítást.
• Könnyedség. Mivel közel azonos tűzálló tulajdonságokkal rendelkezik, a kémény szendvics súlya többszörös, mint a tégla, ezért a beépítés nem jelenti az alapozás megerősítését.
• Esztétika. Összehasonlítva az ötvözött acélból készült, önállóan hővel szigetelt, egycsöves csővel, a szendvicscsövek tisztábbak és megjeleníthetőbbek.
• Egyszerű telepítés. A karima vagy a bajonett felerősítésnek köszönhetően egy szendvicscsövet könnyedén össze lehet szerelni a saját kezével, és egy kémény áthaladhat a tetőn.

A kémény saját kezűleg történő kiszámításához a fűtőkészüléknek utasításra van szüksége a beömlő teljesítményének és méretének feltüntetésével, ezen adatok alapján határozza meg a cső átmérőjét, amely a tolóerő biztosításához szükséges.

A telepítés szendvics kéményének alapelvei

A fűtőkészüléknek a tűz, a szén-monoxid mérgezés nélkül való használatához a kéményt a tűzbiztonsági szabályok és az építési előírások alapján kell elhelyezni:

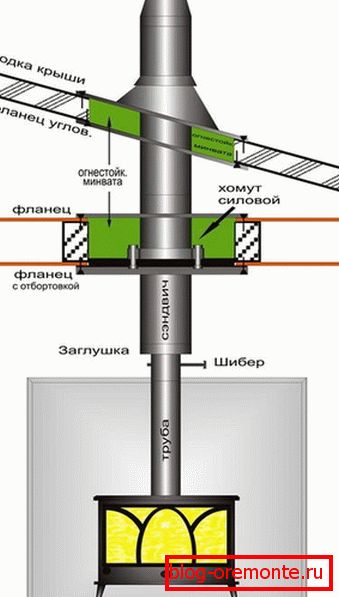

1. Olyan helyeken, ahol a kéménynek a mennyezeten, falakon vagy tetőn történő áthaladása szükséges, kiegészítő hőszigetelésre van szükség acélcső vagy elágazó cső segítségével.
2. A szendvicscsövet ne csatlakoztassa közvetlenül a fűtés bemenetéhez. Ajánlatos szendvicscsövet használni a kémény külső részeiben, amikor egy falon vagy tetőn keresztül történő áthaladás már befejeződött.
3. Olyan helyek, ahol a kéménynek a falak közvetlen szomszédságában való áthaladása tűzálló anyagokkal, például azbeszttel van védve.
4. Ha a szerelés kézzel történik, győződjön meg róla, hogy a vízszintes szakaszok hossza, amelyek hátrányosan befolyásolják a nyomóerőt, nem haladja meg a 100 cm-t.
5. Az acélból készült szendvicscső átmérője nem lehet kisebb, mint a fűtés bemeneti csöve.
6. Az acél kéményét saját kezével kell összeszerelni, hogy az ízületek ne lehessenek a cső átjáróján a tetőn.
7. Ahhoz, hogy átjusson a tetőn keresztül a rácsrendszer elemei közötti résbe, hajlítsa meg a kanyart. A szendvicscsövek oldalirányú részei 45 fokos szögben vannak, ha 90 fokos fordulatra van szükségük, két ágra van szüksége.
8. A kémény összes elemének átmérőjének azonosnak kell lennie, hogy az ízületekben ne legyenek rések. Acélkapcsokat és tűzálló tömítőanyagot használnak az ízület tömítésére.
9. A kémény alsó részében felülvizsgálatot, ajtót vagy üvegt telepít, amelyen keresztül a kémény állapotát szabályozza.

A cső belső kontúrjának felszerelését "kondenzátummal" végezzük, azaz minden további elem be van helyezve az előzőbe. És a külső burkolat "kondenzátummal" kapcsolódik, éppen ellenkezőleg, a felső szegmenset az alsó részre helyezi.

Telepítési sorrend

Kémény telepítés вполне можно выполнить своими руками, если запастись необходимым инструментами и материалами, соблюдать несложную технологию. Перед установкой готовят места, где будет выполняться проход дымохода через перекрытия и крышу. Для этого вырезают отверстие, размер которого позволит свободно вывести трубу. Проход защищают от перегрева от соприкосновения с трубой с помощью проходного короба из металла или асбеста. Первый одноконтурный сегмент соединяют с патрубком отопительного прибора, стягивая кожухом. Затем устанавливают следующие элементы дымохода.

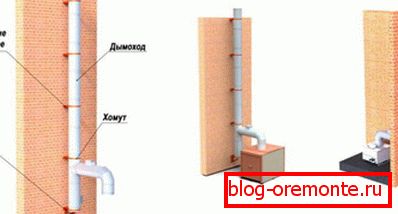

A pólók, könyökök és kanyarok felállítása 2 m-es falra rögzített konzol segítségével történik. A kémény a legmagasabb ponttól 50-150 cm-re, a magasság legalább 0,5 m-rel magasabb, mint a gerinc. Kémény telepítés с помощью сэндвич труб делает эксплуатацию отопительных приборов безопаснее и снижает теплопотери, что сокращает средства на обогрев дома на 10% за сезон.
