Rozsdamentes acél kémény telepítés

A tüzelõanyag elégetése során keletkezõ gázok eltávolításához kémények szükségesek. Hozzájárulnak a vontatás kialakításához, ami növeli a fűtési rendszer hatékonyságát. A fő minőségi követelmény a tömítettség, amely megakadályozza a szén-monoxid szivárgását. A készülékek tartós anyagokat használnak, amelyek ellenállnak a sav és a magas hőmérséklet hatásának. Az egyik legmegbízhatóbb és legnépszerűbb modell rozsdamentes acélcsővé vált. Az univerzális rendszer mindenfajta kazánnal és kandallóval kompatibilis, az épületen kívül és belül helyezkedik el, a rozsdamentes acél kémény felszerelése egyszerű és megfizethető.

faj

A kémény szerelő készlet kétféleképpen készül:

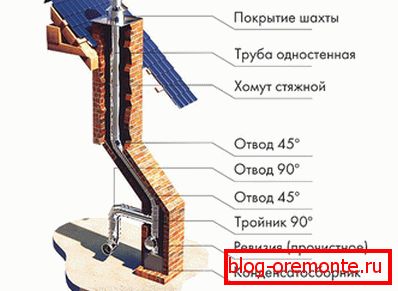

1. Egyfalas vagy mono rendszer - cső hegesztett acéllemezből, szigetelés nélkül. Ez a design megfizethető, de csak a beltéri telepítésre korlátozódik. A kialakítás a tégla kéményen belül rögzíthető. Az egyrétegű fém alkalmazási hőmérséklete legfeljebb 450 fok. A hullámosított rozsdamentes acél is alkalmazható az egyrétegű rendszerek esetében, célszerű a csatorna ívelt részeiben használni.
2. Szendvics cső, amely két fém kontúrból áll, amelyeket egy bazaltszál réteg választ el. A hőálló szigetelés jó hőszigetelést biztosít, és hozzájárul az egész rendszer biztonságának javításához. Egy ilyen kémény univerzális - beltéri és kültéri helyiségben van felszerelve. A szigetelés vastagsága 30-100 mm, a régió téli hőmérsékletétől függően.

Figyelj! A rendszerek különböző minőségű acélból készülnek, a króm, a nikkel, a titán, a molibdén és más fémek szennyeződésének százaléka befolyásolja annak tulajdonságait és hatókörét. Mindezek az elemek olyan ötvözeteket alkotnak, amelyek különböző savakkal és magas hőmérsékletekkel szemben ellenállóak.

• AISI 409 - 10-12% krómot tartalmaz, a titánnal való stabilizálás hőállóságot és korrózióállóságot biztosít, a fém jól hegesztett, erős hermetikus varrást eredményez. Használt szilárd tüzelőanyaggal működő készülékekhez.
• Az AISI 430 - kevéssé ellenáll az agresszív környezetnek, egy szendvicscső külső burkolatának gyártására használják.
• AISI 321 - az ötvözetet 600-800 fokos magas hőmérsékleten való használatra tervezték, a krómtartalom 17-19%, a nikkel - 9-11% anyag rugalmasságot és korrózióállóságot biztosít.
• Az AISI 316 - nikkel és molibdén adalékanyagból áll, ezek a fémek jelentősen növelik a sav és a hő ellenállóképességét, az anyagot folyékony tüzelésű kazánok alkatrészeinek előállítására használják.
• Az AISI 309 egy hőálló rozsdamentes acél, magas krómtartalommal (22-24%), üzemi hőmérséklete 900 ° C-ig.
• Az AISI 304- megismételte a 316 márkanevet, de kevésbé ötvöző adalékokat tartalmaz, ezért kevesebb költséggel jár.
• Az AISI 310S - különbözik az 1 000 fokos hőállóságtól és a korrózióállóság magas fokától, hosszú üzemideje van.

Erősségek és gyengeségek

A rozsdamentes acél kéményrendszerek teljesítik az égéstermékek kibocsátására vonatkozó biztonságos és megbízható csatornákra vonatkozó összes követelményt:

• a minimális mennyiségű égéstermék sima felületen helyezkedik el;
• ellenáll az égéstermékekből származó savas vegyületeknek;
• a szerkezet súlya nem igényel külön alapot, ellentétben a kerámia rendszerrel;
• magas fokú feszesség;
• moduláris rendszer egyszerűsíti a telepítést;
• A szendvicscsövek használata biztosítja a tűzbiztonságot.

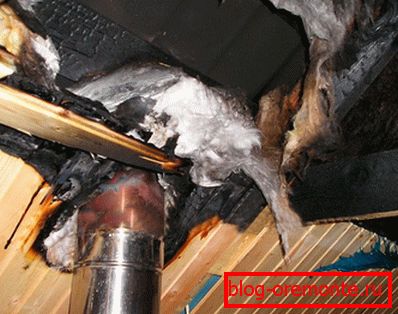

Az egycsöves kialakítást magas hőmérsékleten melegítik и может послужить причиной пожара, поэтому проходы через перекрытия нужно тщательно теплоизолировать. telepítés такого дымохода снаружи невозможен без утепления, иначе будет образовываться избыточное количество конденсата. Сэндвич-труба более универсальна и надежна, но со временем из-за расширения и сжатия металла происходит снижение герметичности сварного шва. Поэтому перед монтажом шов обрабатывают термостойким герметиком.

Teljes készlet

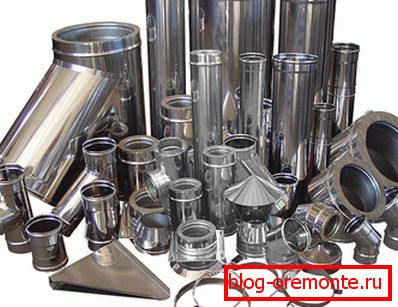

A rozsdamentes acél kémény több modulból áll, amelyek egy bizonyos sorrendben vannak összekötve. A készlet tartalma:

• több elem összekapcsolása során szerelt pólók;
• egyenes csőhossz 0,33 méterről 1 méterre;
• térd, fordított, 45 ° -os szög;
• 90 ° -os kimenet a kimeneti fúvóka és a kéményrendszer csatlakoztatásához;
• kondenzátumgyűjtő tartály;
• ellenőrzési és tisztítási elem;
• sapka sapkával;
• kötőelemek.

Helymeghatározási szabályok

Az ilyen rendszerek égéstermék-kibocsátásának megtervezése során figyelembe veszik a műszaki szabványok által előírt szabványokat:

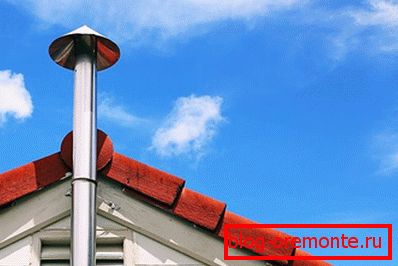

• A csatorna kilépése a tetőn, lapos tetőn vagy a gerinctől 1,5 m-re, legalább 0,5 m magasságúnak kell lennie.
• A gerinctől 1,5-3 m távolságban elhelyezkedő kémény eléri szintjét.
• A cső szélét, amely a gerinctől 3 m-nél hosszabb távolságra helyezkedik el, egyenes vonalú, amely a gerincvonal horizontjától 10 ° -ig terjed.
• A kémény minimális magassága 5 m, a vízszintes szakasz maximális hossza 1 m.
• A szilárd tüzelőanyag-kazánok csatornafalainak vastagsága 1 mm;
• folyékony tüzelőanyag - 0,8 mm, gázeszközökhöz 0,5-0,6 mm.
• Az építőkötelek nem esnek át az átfedésen.
• A szendvicscső tetőn keresztül történő áthaladása 13 cm-es résszel, a mennyezeten keresztül - 20 cm.
• A füstelvezető csatornák megengedett fordulata 3. A cső átmérője nem kisebb, mint az elvezető csőé.

telepítés

A rozsdamentes acél részeket védőfóliában árulják el, a beszerelés előtt el kell távolítani. A kémény alulról felfelé van szerelve a fűtőtestből. Lehetőség van az ízületek megbízhatóságának és tömítettségének növelésére olyan különleges tömítőanyag felhasználásával, amelyet legfeljebb 1000 ° C-ig terveztek.

Figyelj! Az acél kémény az épületen belül vagy kívül helyezkedik el. A második módszer előnyösebb, mivel az építkezés nem veszi el a szabad területet, és nem szükséges a csatornákat felszerelni a mennyezeten és a tetőn.

1. A pólus belső felületén, amelynek alsó részén kondenzvíztartály van, hőálló szigetelőanyagot alkalmaznak, amelyet 12 órán át érleltünk + 20 ° C-os hőmérsékleten.
2. Az elemet a radiátor kiömlőcsövére helyezzük, a szilárdság érdekében a csuklós rögzítőelemet is rögzítjük. Ebben a részben a csöveket "füsttel" kapcsolják össze - a következőt az előzőre helyezzük, hogy az égéstermékek akadály nélkül kilépjenek. Minden függőleges szakaszban a csatlakozás "kondenzátummal" történik - a felső csövet az alsó részbe helyezzük úgy, hogy nedvesség áramoljon a falak mentén.
3. A póló egy konzolhoz van rögzítve a falhoz, minden ízületet előzetesen kezelnek egy tömítőanyaggal, és kívül vannak rögzítve szorítókkal.
4. Az alsó részen egy speciális felülvizsgálati elem kerül telepítésre, nyílása ajtó zárva van. Egyenes rész van a pólóhoz, amelynek teteje csappantyúval van ellátva.
5. Ezután a rendszer az átfedés magasságához emelkedik. A falra való rögzítés 2 méterenként történik.

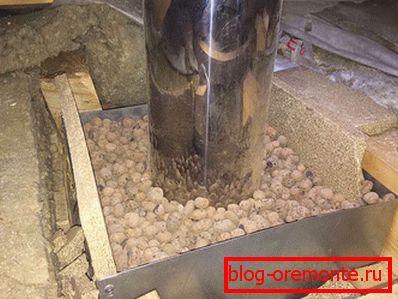

6. telepítés внутри дома потребует оборудовать проходы через перекрытия и кровлю. Для этих целей продаются готовые элементы из нержавеющей стали. Можно изготовить стальной короб самостоятельно и вырезать отверстие нужного диаметра. Свободное пространство короба заполняется негорючим минеральным утеплителем. Предпочтительнее в месте прохода установить сэндвич-трубу, для этого монтируют стартовый переходник от одноконтурного дымохода к двухконтурному, а в верхней части устанавливается обратный финишный элемент. Проход в кровле дополняется гидроизоляционной юбкой, он подбирается с учетом угла кровли.

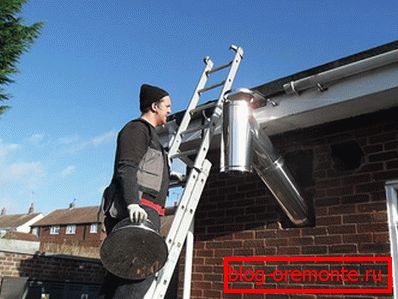

7. Külső telepítésnél egy szendvicscsövet használnak, a kazán vízszintes része a kéményig nem haladhatja meg az 1 mt. A falon áthaladó átmérő nagyobb átmérőjű fém hüvelyből készül, a rés pedig betont fel van töltve.
8. A szerelvény egy póttel kezdődik, amely kondenzátum lecsapódás és felülvizsgálat. A parcellák a felső aljzatba való belépéssel vannak összekötve és fém bilincsekkel vannak rögzítve. A falhoz rögzítést 1,5 m-es intervallumokkal végzik. A felső vágást egy kéménysel zárják le, amely védőfedéllel rendelkezik.

A külsõ vagy a belsõ füstelvezetõ csõszerelvény rozsdamentes acélból való szerelését a rendszer szerint végezzük, fontos, hogy az elemeket biztonságosan rögzítsük a gázszivárgás elkerülése érdekében.
