Rögzítés szarufák - hogyan kell megfelelően rögzíteni

A szarufa rendszer a ház tető vázszerkezete, amely önmagában hordozza és egyenletesen elosztja a tetőszerkezet súlyát, és ez akár 500 kg / m2-ig terjed. Ennek a különös csontváznak a megbízhatósága három tényezőtől függ: a számítás pontossága, amely alapján a támogató elemek számát és keresztmetszetét kiválasztják, az anyagot, amelyből készült, valamint a rögzítési technológia helyességét. Annak tudatában, hogyan kell megfelelően rögzíteni a szarufákat, jelentősen megnövelheti a keret teherbíró képességét, így tartósabbá és megbízhatóbbá teheti. A telepítési hibák ezzel ellentétben az erő és a tető deformációjának jelentős csökkenéséhez vezetnek. Ebben a cikkben a rögzítés fõ típusairól és módszereirõl fogunk beszélni, amellyel a szarufákat a saját kezünkkel helyesen telepíthetjük.

A rácsos keret fő elemei

A ház tető tetőszerkezete fából vagy fémből készült összekapcsolt tartóelemek rendszere, amely a szerkezetet formájává, lejtőjévé teszi, és egyenletesen osztja súlyát a tartófalak között. Fő alkotórésze a rácsos lábak, amelyek gerendák egy szögben vannak felszerelve, amelyek a lejtő mentén párban vannak összekötve, és a gerincüket az ízületük tetején alkotják. A szarufáknak két fő típusa van:

• Naslonnye. A felfüggesztett elemeket támogató elemeknek nevezik, amelyek a tetőszerkezetben két támasztóponttal rendelkeznek - a gerincpadló és a táplap. Az ilyen típusú rácsos rendszert olyan szerkezetekben használják, amelyekben egy vagy több teherhordó fal van, amelyeken a szarufák "résbe" kerülhetnek. Az ilyen rögzítő szarufák lehetővé teszik további függőleges támasztékok használatával történő eltávolítását.
• Lógó. Olyan elemeket, amelyek csak egy támasztékot tartalmaznak, ahol a szarufát a falhoz vagy a táplaphoz rögzítik, lógnak. A függő szarufa rendszer nem csak a kanyarban, hanem a terjeszkedésben is terhelésnek számít, ezért vízszintes kompenzáló elemekkel (csavarok, csillapítások, harcok) erősítik.

Figyelj! A legnépszerűbb tetőrendszerek többségében a szarufák a táplaphoz vannak rögzítve. A Mauerlat 150x150 mm-es vagy 200x200 mm-es szakaszú, masszív fából vagy gerendából áll, amelyet a szerkezet támasztófala mentén helyeznek el, amelyen később a szarufa lábak lesznek. Meglazítja a ház falán lévő nyomást, és egyenletesen elosztja a tetőfedő súlyát. Csatlakoztassa a mauerlt a falak felső övéhez horgony csavarokkal vagy beágyazott fém csapokkal.

Fő csatlakozó csomópontok

A szarvas keretet rendszernek nevezzük, mivel minden eleme szorosan összekapcsolódik és rögzített, így a tetőszerkezet stabil alakú, merev és nagy teherbírású. Mindegyik összekötő csomópont a részei között sérülékeny pont, amely könnyen terhelhető deformálódni, ezért minden rögzítést szigorúan a technológia szerint kell elvégezni. A tapasztalt kézművesek azonosítják a tetőszerkezet típusát:

1. Rögzítő szarufák a gerincbe. Ez a csatlakozó csomópont csak a ferde rácsrendszerek esetében jellemző, ahol a rácsos lábfej felső része egy függőleges állványra szerelt gerincoszlopon nyugszik. A rögzítő szalagok fém béléssel, körmökkel vagy csúszó csúszka tartószerkezettel készülhetnek.
2. Rögzítő szarufák a mauerlatba. A szarufák legfontosabb rögzítőegysége a szalagszáraknak a hatalom nyalábja. A szarufák rögzítéséhez használhatsz körmöket, fém sarkokat vagy fadarabokat.
3. Csatlakozás szarufák egymás között. A rácsok meghosszabbítása, ha a lejtés hossza meghaladja a faanyag szokásos hosszúságát, több szegmensből, körmökből, ragasztókból vagy fémborításokból áll össze.
4. A szarufák összekötése segéd alapelemekkel. A szarufák építésénél a szarufák puffanccal, csavarral vagy rudakkal lehetnek összekapcsolva a merevség, szilárdság és teherbírás növelése érdekében.

Vegyük úgy, hogy a szarufák gerendákhoz, mauerlathoz vagy más szerkezeti elemekhez való csatolásához szükséges csíkok a szilárdság csökkenéséhez vezetnek, ezért a tapasztalt kézművesek javasolják, hogy a sarok és bélés segítségével összeködhessék őket.

Rögzítési módszerek

Annak megoldása, hogy hogyan lehet rögzíteni a szarufákat a mauerlat vagy a gerinc gerenda között, meg kell választani a megfelelő illeszkedő hardvert. A modern építőipari piac számos különböző méretű és méretű kötőelemeket tartalmaz. A kötőelemek kiválasztásának fő kritériumai közé tartoznak a szarufák gyártásához használt anyag, keresztmetszetük, valamint a terhelés fajtája, amelyre az anyagot alávetik. A szarufák felszerelésének a következő módjai vannak:

• Fém sarkokkal. A csavarok vagy szögek lyukakkal ellátott fém sarkok a legmegbízhatóbb és legtartósabb megoldás a szarufák merev rögzítéséhez a mauerlat, a falak vagy a gerincpadlók számára. Sokszor lehetővé teszik a rácsszerkezet szerkezetének merevségét és teherbírásának növelését.

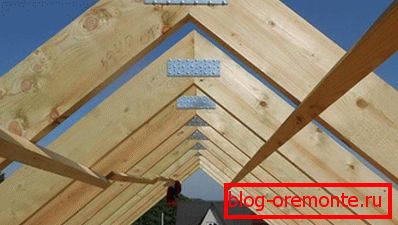

• Fém béléssel. A szalagkeret elemeinek összekapcsolásához perforált acéllemezeket is használnak, amelyek lehetővé teszik számukra, hogy a mauerlate vagy a szarufák koptatása nélkül rögzíthetők legyenek, mivel nagy szilárdsági tulajdonságaik megmaradtak.
• A "csöpögések" segítségével. A kis négyzet négyzeteket úgy nevezik, mint a csuklyák, amelyek a szarufák és a gerincpadló között helyezkednek el, mint olyan csíkok, amelyek növelik a szerkezet merevségét.
• Csúszó kötőelemekkel. Egy másik lehetőség a szarufák rögzítéséhez egy gerincgörgővel vagy egy táplemezzel olyan mozgatható tartóelemek használata, amelyeket a mindennapi életben szánok vagy csúszkáknak neveznek. Mobilitásuknak köszönhetően kompenzálható az elemek méretének változása, ami a zsugorodás folyamatában jelentkezik.

A tapasztalt kézművesek úgy vélik, hogy a szarufák rögzítésének legmegbízhatóbb módja a fémszögek alkalmazása, amelyek szilárdan összekapcsolják egymással a faszerkezeteket, mereven rögzítik egymás között a szöget. A sarok, amely átfedi a szarufa lábát és a gerincoszlopot, vagy a Mauerlatot, egyfajta nyúlik közöttük.

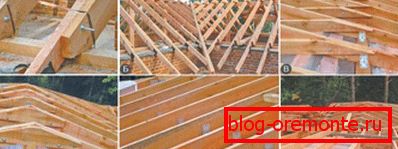

különböző rögzítések

A fa természetes anyag, amely a nedvesség kiegyenlítésénél és a szárításnál jelentős zsugorodást eredményez, ami miatt a szerkezet lineáris méretei megváltoznak. Ezért a tapasztalt kézművesek javasolják, hogy egy napot építsenek fel a napraforgóra és a rönkházakra, amikor a zsugorodási folyamat az aktív és a passzív szakasz között mozog. Ha erősen rögzíti a keret fadarabjait, a szárítás után a ház tetője deformálódhat. Ezért a szarufák csatlakoztatásához használja a következő típusú kötőelemeket:

1. Kemény. A kemény rögzítőket olyan típusú rögzítőeszközöknek nevezik, amelyek nem tudják kompenzálni a fa méretének változását a szárítási folyamat során. Erős, megbízható rögzítést biztosítanak, azonban a keret deformálódását okozhatják, ami megváltoztatja a tető geometriáját, szivárog, vagy akár a szerkezet összeomlását is. Az ilyen típusú kötőelemek közé tartoznak a fém sarkok, fémlemezek és fából készült "zuhanók".
2. Mobile. A mozgatható kötőelemeket rögzítési módszereknek nevezik, amelyek a tengely mentén csúsztatható részek miatt kompenzálhatják a rácsos keret méretének változását a zsugorodás folyamatában. A csúszkával vagy szánnal rögzített keret "lélegzik" a házzal együtt, méretének megfelelően, deformáció nélkül. Az ilyen tartószerkezetek segítségével tetők lehetnek olyan faházak számára, amelyeknek nem volt zsugorodási folyamata.

Érdekes módon a mozgó és rögzített összekötő csomópontok kombinációinak több változata létezik. A legelterjedtebbek a merev és két csúszó kötőelemek, amelyek nagy mozgékonyságot biztosítanak nagy szilárdsággal és szerkezeti merevséggel.

A kötőelemek típusa

A tapasztalt tetőfedők között a viták nem térnek el, annál hatékonyabb a szarufák szerelése a padlózatokhoz és a mauerlathoz.  Azonban a legtöbb esetben az a helyzet, hogy ilyen körülmények között praktikusabb köröm vagy csavarok használata. Mindkét kötőelemnek saját előnyei és hátrányai vannak:

• A körmök jó, mert csak egy kalapácsra van szükségük, ami minden háztartásban van. Egyes mesterek azonban panaszkodnak, hogy túl hosszú ahhoz, hogy manuálisan értékelje őket. Érdemes emlékeztetni arra, hogy a szarufák rögzítéséhez speciális, szaggatott szögeket használnak, amelyek biztonságosan ragaszkodnak a fahoz.
• A szarufa keret összeállításához horganyzott önmetsző csavarokat használnak, amelyek nem félnek a korróziótól. A fonalnak köszönhetően szilárdan a fa vastagságába csavarják, biztonságosan rögzítik egymás között az elemeket. Gyorsan és kényelmesen csavarja be őket egy hordozható csavarhúzóval. Az ilyen típusú kötőelemek hátránya, hogy eltávolításkor a csavarok eltávolítása a fából hosszú és szomorú.

A tapasztalt tetőfedők egyetértenek abban, hogy a szarufák rögzítéséhez jobb, ha horganyzott lyukas körmöket használnak, amelyek 5-3 mm-rel hosszabbak, mint a fűrészlap vastagsága. Helyesen választott kötőelemek - a tetőszerkezet jó minőségű és hosszú távú rögzítésének garanciája, amely nem fél a mechanikai hatásoktól és a szélterheléstől.
