Rafter kapcsolat

Minden építmény egy sor tevékenységből áll, és talán az egyik legfontosabb lépés a tetőcsomagtartó rendszer telepítése. A tetőn lévő csapágyfunkciókat végzi, és a tető viszont védi a szerkezet többi részét a környezet negatív hatásaitól. Ezért azt mondhatjuk, hogy a keretrács rendszer erőssége és stabilitása kiemelt fontosságú. Sok függ attól, hogy milyen jól van a kapcsolat. Ezt az alábbiakban tárgyaljuk.

A vegyületek típusai

Meg kell jegyezni, hogy a vegyületek fő különbségei általában a lokalizáció helyének köszönhetőek. És ezen az alapon a szarufák csomópontjainak kapcsolata több külön csoportra osztható:

• összekötő talp és mauerlat,
• a szarufák egymás közti összekapcsolása,
• a rácsos lábak és a gerincgerenda összekötése,
• a szarufák és a szarufarab további elemeinek összekapcsolása (támaszok, merevítők, puffok),
• a szarufák alkatrészeinek összekapcsolása elemek összekapcsolásakor.

Mindezek a kapcsolatok különböző módon hajthatók végre, amelyek végrehajtása némileg eltér a technológiai oldalaktól. Különböző kötések készülnek különböző kötőelemek használatával. A munka tárgyának és árnyalatainak jobb megértéséhez a kapcsolódási módokat külön kell figyelembe venni.

Különálló alkatrészek kötése

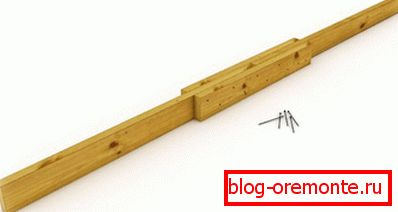

Butt. A feszítőcsuklókat úgy kell tekinteni, mint az alvázrendszer elemeinek összekapcsolásának egyik fő módját. Ilyen kapcsolat esetén a rögzített részek egymáshoz tapadnak. Alapvetően ez a módszer arra szolgál, hogy növelje az elemek hosszát, például a szarufák lábát. A csatlakoztatandó alkatrészeket a 90 ° -os szögben fűrészeljük fel, majd ezeket összeillesztjük és egymásba illesztjük. Használhatja fadarabok és speciális fémlemezek vágására.

Figyelj! Csatlakoztassa a bélés lehet szögek vagy csavarok, de nem szabad elfelejteni, hogy azokat helyezni egy pecsétes mintát.

A vágás módja. A rácsos rendszer egyes részeinek összekapcsolására az úgynevezett ferde hem módszer a következő. Ezt a technikát akkor is használják, ha a rácsos lábak alkatrészeit összekötik egymással. Ebben az esetben a csatlakoztatandó részek végeit 45 ° -os szögben fűrészelik le, majd egymásba rakják. Ezt követően egy átmenő lyukat fúrunk, amelybe beillesztjük a menetes rudat, amellyel az elemek vonzódnak.

Figyelj! Szorítás esetén széles alátéteket kell használni a repedés megakadályozására.

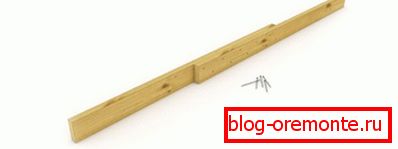

Vnahlest. Egy másik lehetőség a rácsos rendszer egyes részeinek rögzítésére átfedésben van. Ezt a módszert az jellemzi, hogy a csatlakoztatott részek egymással átfedik, néhány ásó hosszúsággal, és csavarokkal vagy körmökkel vannak rögzítve. Ezért gyakori a szarufák alkotóelemeinek egyesítése, ha hosszúságuk nem elegendő. Ugyanez a módszer alkalmazható három komponens hosszú szarufa összeállításakor, amikor az egyik rész két másik közé van rögzítve és öncsavarral rögzítve.

Figyelj! Ha kompozit rácsos lábakat használnak, akkor a merevségüknek egész hosszuknak egyenletesnek kell lenniük. Ha ez nem biztosított, akkor a tető deformálódhat.

A szarufák összekötése egymással

Ami a szalag lábak egymás közötti csúcsát illeti, itt is lehetnek különböző lehetőségek.

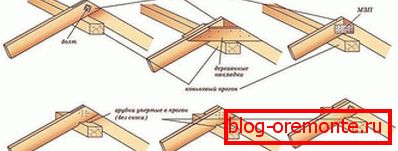

1. A szarufák átfedhetők. Ez azt jelenti, hogy a szarufaelemek egymásra helyezkednek, majd az átmenő lyukat fúrják, és az alkatrészeket egy csavarral, vagy anyával vagy menetes csapdal vonzzák. Ugyanakkor mindkét oldalon széles alátéteket kell elhelyezni.

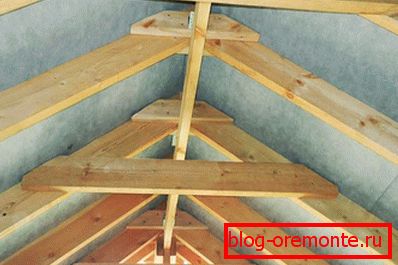

2. A szarufák szögben csatlakoztathatók. Ehhez a végeit derékszögben fűrészelik, összekötik egymással vagy a gerincpántra, és körmökkel vagy csavarokkal meghúzzák. A gerinc gerenda hiányában a szarufák egy speciális szerelőlemez segítségével csatlakoztathatók, amely mindkét oldalon fel van szerelve. Csavarokat vagy menetes rudakat helyeznek be a lemezekbe és a szarufákba átmenő lyukakba, és az elemeket meghúzzák.
3. A rácsos lábak rácsos úton történő összekapcsolásának másik módja a fafák vágási módja. Ebben az esetben a szarufa lábán levő kirakós vagy fűrészszalag kivágja a hornyokat, a gerenda vastagságának felénél. Ezután az alkatrészek csatlakoznak, és egy átmenő lyuk van a dokkolási ponton, amelyen keresztül az elemek csavarokkal vonzzák egymást.

A rácsos lábak és a Mauerlat összekötése

Más dolgokkal együtt meg kell fontolni a szarufák és a táplap összekötésének módját. Ez a kapcsolódási csomópont fontos szerepet játszik, mert köszönet illeti, hogy az egész rácsos rendszer rögzítve van az épületkeret többi részére. A kapcsolat többféleképpen is megvalósítható.

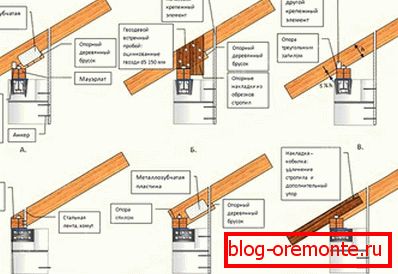

• Csatlakozás egy rácsos vágással. Ebben az esetben egy vágás készül a rácsos láb, akár egy harmada a vastagsága a rácsos láb, amely játszik szerepet egyfajta horony. A vágás célja, hogy ellensúlyozza a szalag különböző áttételeit az erőlemezhez képest. Az elemek felszerelése után három szegező segítségével rögzítik őket, amelyek közül kettőt a Mauerlat síkjával szögben hajtanak, a harmadik pedig függőlegesen. Így a kapcsolat meglehetősen erős.
• A szarufa lábát egy speciálisan szerelt tartógerenda segítségével rögzíthetjük. A tápegységhez van csatlakoztatva, és a szarufa lábán nyugszik. Annak érdekében, hogy a rácsos láb oldalán ne mozduljon el, rögzített fém sarkok vannak felszerelve.

Ami azt illeti, hogy a rácsos rendszer további elemei, a különböző támaszok, támasztékok, szorítók és támaszok összekapcsolódnak, meg kell mondani, hogy ez a felsorolt ​​módszerek bármelyikén megtehető. Mindez az ügytől függ.

Szintén érdemes hozzáfűzni, hogy a rácsos rendszer összeszerelésében használt fogyóeszközként mind a szokásos körmök, mind az öncsapos csavarok, fából készült ékek, csavarok vagy menetes rudak használhatók.

A fentiekből kiderül, hogy néhány szót arról a tényről, hogy a rácsos rendszer egyes elemeinek felszerelése ellenére fontos, hogy emlékezzen egy szabályra. A szükségtelenül merev rögzítőelemek rendkívül nemkívánatosak. Az a tény, hogy egy fa, ahol a hőmérséklet és a páratartalom csökken, hajlamos megváltoztatni méretét bizonyos mértékig, nevezetesen bővíteni és szerződést kötni. Ez természetes folyamat.

Figyelj! Ha minden rögzítés szükségtelenül merev, akkor ez az egész szerkezet sértetlenségéhez vezethet.

Egyébként a talaj zsugorodása következtében bizonyos alakváltozások fordulhatnak elő, ezért ez a szabály a legtöbb esetben nagyon relevánsnak tűnik.

videó

Ez a videó megmutatja, hogyan csatlakozhat a szarufákhoz:
