Koaxiális füstgáz a gázkazánhoz - tervezés és szerelés

A közelmúltban az autonóm fűtés nemcsak a magánházban való életforma szükséges feltétele, hanem a lakóépületek lakóinak tulajdonosa számára is kényelmet és pénzt takarít meg. A fűtőkészülékek iránti megnövekedett kereslet oka volt az erős és produktív modellek fejlesztésének. A modern berendezések magas követelményeket támasztanak az égési hulladék összekötésének és eltávolításának biztonságán keresztül a kéménycsatornákon keresztül. Emiatt a gázkazán koaxiális kéménye, amelynek eszköze alapvetően különbözik a megszokottól, használatra került.

Eszköz és funkciók

A koaxiális kémény füstelvezető csatorna, amelynek kialakítása két különböző átmérőjű csőből áll egymáshoz. A csövek belső felületei nem érintkeznek egymással, a kontúrok között légrés van. A koaxiális kémény további elemekből áll össze: egyenes csövek, kimenetek, pólók, kondenzátumgyűjtők. Két fő funkciót lát el:

  1. A füst eltávolítása a tűzoltóból. A füstöt az üzemanyag elégetéséből származó gázok keverékének nevezik. Ezt a feladatot a koaxiális füstelvezető rendszer belső csője végzi.

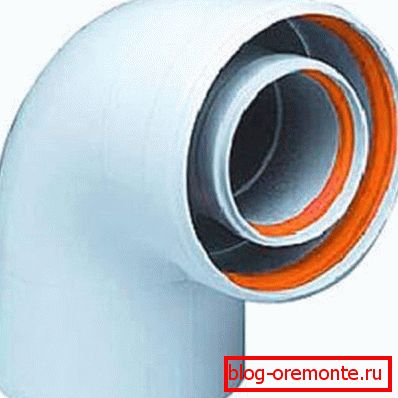

  2. Levegőellátás a kemencébe. A gázkazán égetésének fenntartása érdekében biztosítani kell az oxigénkemence akadálytalan elérését. A hagyományos füstelvezető csővel ellátott fűtőberendezésekben levegőt vonnak le a helyiségből, ami megdöbbentő és nehéz belélegezni. A koaxiális kémény a csövek külső kontúrján keresztül levegőt szállít a kemencébe. Koaxiális kéményszerelési készlet Koaxiális kémény kipufogó hajlítás a szakaszban

Fontos! Ez a berendezés a kémény funkció elválasztásának elvén alapszik. Ez lehetővé teszi a termelékenység és a hatékonyság növelését. Az üzemanyag elégetésére szolgáló termékek, amelyek hõmérséklete meglehetõsen magas, a külsõ áramkört felmelegítik. És a külső cső, amelyen keresztül a légköri levegő áthalad, viszont lehűti a belsőt. Ennek a kialakításnak köszönhetően a kémény hőmérséklete kiegyensúlyozott, ami megakadályozza a kondenzátum előfordulását és csökkenti a tűzveszélyt.

előnyök

A koaxiális kémény bonyolultabb és hatékonyabb módja az égéstermékeknek a fűtés melegítőjéből történő eltávolítására. Az összeszerelési elemeket gyakran felszereléssel együtt szállítják. A legtöbb gyártó azt javasolja, hogy termékeiket ilyen típusú kéményekkel telepítsék, mivel ezeknek a következő előnyei vannak:

  • Nagy teljesítmény. A kemencéből az utcáról bejutó légköri levegő miatt a gázkazán hatásfoka nő, az üzemanyag-fogyasztás és a költségek csökken.
  • Isolation. A külső levegőbevitel miatt a zárt kemencével és a koaxiális kéménygel ellátott fűtési részek füstelvezető rendszere szigetelt. Ez azt jelenti, hogy a szén-monoxid nem hatol be a lakóövezetbe.
  • Tűzbiztonsági. Mivel a cső külső kontúrja, amelyen a légköri levegő elmozdul, alacsonyabb hőmérsékleten van, a kémény hibája által okozott tűzveszély csaknem nulla.
  • Универсальность. telepítés коаксиального дымохода выполняют через перекрытия и крышу или горизонтально, то есть через стену. Это позволяет использовать такой тип дымоудаления для частных домов и даже квартир.
  • Tömörség. Az egyik eszköz két funkciójának kombinációja helyet takarít meg, mivel egy kisebb átmérőjű, nagy teljesítményű koaxiális típusú kémény bármilyen gázmennyiséggel képes megbirkózni.
  • Egyszerű telepítés. Ahhoz, hogy egy gázkazán kéményét egy koaxiális kilátással egy falon keresztül az utcára vigye, nem szükséges különleges tudás, tapasztalat vagy költséges eszköz. A kialakítás megkönnyíti a falra vagy a padlófűtésre való telepítést és üzembe helyezést.
  • Környezetbarát. A koaxiális füstelvezető csöveket használó kazánok nagy hatásfoka miatt a gáz teljesen égett a kemencében. Az ilyen eszköz csökkenti a környezetbe jutó gázkibocsátást a légkörbe. A hagyományos és a koaxiális kéménycsatlakozások közötti különbségek

Fontos! A koaxiális kémény kizárólag zárt tüzelőberendezésű gázkazánokra és kényszerített huzatra alkalmas, amelyet a cső belsejébe épített kis ventilátor működtet. Az ilyen típusú füstelszívó rendszer tervének tartalmaznia kell egy kondenzátumgyűjtőt és egy ellenőrzést, amelyen keresztül a csövet megtisztítják.

A telepítésre vonatkozó biztonsági követelmények

A Sürgősségi Minisztérium statisztikái és a gyártók statisztikái szerint a koaxiális füstelvezető csatornákat biztonságosabbnak és hatékonyabbnak tartják. Azonban a telepítés során meg kell felelnie bizonyos követelményeknek:

  1. A legtöbb modell esetében a cső hossza, amely eltávolítja az égéstermékeket a légkörbe, 3 m. Az egyes készülékekhez legfeljebb 4-5 m hosszú csöveket lehet használni.
  2. A füstcsövet az épületen kívül a fűtőkazán falával szomszédos falon keresztül hozza. A vízszintes szakasz hossza az elhelyezés helyén ne haladja meg a 100 cm-t.
  3. A csőnek az utcára vezető nyílása legalább 150 cm magasságban helyezkedik el a fűtőtesttől és 200-250 cm-re a talajszinttől.
  4. A cső visszavonásának a szomszédos szerkezetekhez való távolságának 300 cm-t kell meghaladnia.
  5. A gázkazán koaxiális kéménye nem javasolt az ablakok alatt. A kimeneti ponttól az ablakig megengedett legkisebb távolság 100 cm.

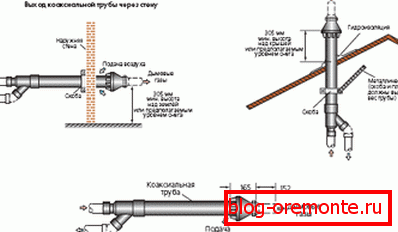

  6. Kényszerített füstcsatornák esetén a függőleges csőszakasz opcionális, elegendő ahhoz, hogy vízszintesen húzza át a falon. Biztonságos telepítési szabályok A füstcsőre vonatkozó követelmények

Figyelj! A professzionális építők azzal érvelnek, hogy a koaxiális kémények használata a közép-oroszországi és az északi régiók területén jelentkezik, azt állítva, hogy 15 fokos hőmérsékleten történő felhasználásra fejlesztették ki őket. Télen, ahol a hőmérséklet a legtöbb idő alatt csökken, lefagynak. A gyártók magyarázzák a külső és belső csövek átmérőjének és a kémény hossza hibás számításának problémáját.

telepítés

A hagyományos füstelvezetési módszerekkel ellentétben a koaxiális kéményt egyszerűen felszerelik. A telepítés befejezéséhez szigorúan kövesse a gázkészülékek gyártójának utasításait és a tűzbiztonsági követelményeket. A szakképzett mesterek javasolják, hogy fordítsanak figyelmet a következő pontokra:

  • A kémény telepítése fűtőkészülék beszerelésével együtt.
  • A zárt tüzelőberendezéssel ellátott készülékekhez nem szükséges külön helyiség kazánházhoz való felszerelés, de a beépítési helyszínt tűzálló anyagból kell oldalra és tetejére lehúzni.
  • A falon határozza meg a cső pontját a falon keresztül az utcára. A kazán kimeneti fúvókájától 1,5 m magasságban helyezkedik el. Fűrészelt egy lyukat a partícióban, amelynek mérete néhány centiméterrel nagyobb, mint a kémény átmérője.
  • A kazán fúvókájához egy speciális csatlakozóelem van csatlakoztatva, és kéményt építenek össze egyes szegmensekből. Az ízületeket bilincsekkel rögzítik. Fontos! A koaxiális füstelvezető rendszer csatlakozásainak lezárásához nem használhatók tömítőanyagok vagy ragasztószalagok, tömítések.
  • A csőnek egy fal formájában lévő akadályon át történő áthaladása tűzálló anyaggal van szigetelve, például bazaltszállal.

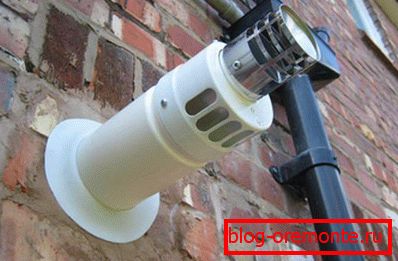

  • A vízszintes szegmens, amely a csövet az utca felé hozza, felfelé fordul a divergáló térd segítségével, és a kívánt hosszúságúra állítja. A függőleges szakasz a falra rögzítve van. A csúcsra védőfelületet helyeznek. Füstcső eltávolítása a falon keresztül
