Hogyan lehet törött tetőt csinálni magad - eszköz és

Az építés kezdeti szakaszában, amikor még a projekt jóváhagyása előtt is messze van, a potenciális háztartásfő sokféle méretet, magasságot, tervezést keres a legracionálisabb megoldás keresése érdekében. Az idővel, valamint a több ezer ember tapasztalatával tesztelték, hogy a legteljesebb és legelterjedtebb hely a padláson lévő otthonokban. A lejtős tetők házainak lakó padlójának köszönhetően egy négyzetméteres költségük fél és kétszer alacsonyabb, mint a hasonló, kétszintes lakások hasonló hasznos területekkel.

Azonban a háromszög alakú hagyományos kétrétegű tető teljes mértékben alkalmatlan a padlás felszerelésére. Mivel a meredek lejtők eltakarják a rendelkezésre álló helyet, így csak egy keskeny, megfelelő magasságú szalagot hagynak a mennyezet kényelmes élettartama érdekében.

Ezért leggyakrabban a tetőtér építése azt jelenti, hogy a háznak szüksége van egy törött tetőre. Ez a kialakítás technikailag bonyolultabb, mint a hagyományos kétrétegű, ezért nagyon fontos megérteni rácsos rendszerének szerkezetét, telepítési jellemzőit, ha önmagában tervezi.

Alapvető elemek

A törött tető, amely hasonlít egy ötszögű, felső csúcsra a gerincen, vizuálisan felső és alsó részekre oszlik. A felső részen a lejtők lejtése szelíd, legfeljebb 20-300, az alsó rész pedig meredekebb, 50-60 fokos. Összeszereléséhez vegyes rácsos rendszert használ, amely lógó és támasztó lábszárakból áll.

A lejtők szükséges geometriájának kialakításához a szerkezet merevségéhez nagyszámú elemet kell használni, amelyre tekintettel a törött tetőnek jelentős tömege van. A tető fő elemei a szarufák, a mauerlat, a padlós gerendák és a kiegészítő állványok, támaszok, támaszok, meghúzás. Mindegyik keményfa puhafából készül, előkezelésre tűzgátló, antiszeptikus.

• A Mauerlat egy négyzet alakú rúd, amelyet a tető alján helyeznek el, hogy egyenletesen oszthassa fel a súlyát a támasztó falakon, valamint védve a szarufákat.
• Szarufák. A sima, megbízható táblákból készült rafter lábak egy rámpát alkotnak, és egy görkorcsolyázásba keverednek. A lejtős tetőn a felső szarufák orrszerűek, mivel további támasztékkal rendelkeznek a polcokon. És az alsó lógók lógnak, mert a mennyezeti gerendák és a feszítés között süllyednek. A szarufák közötti távolságot a tetőszerkezet súlyától vagy a szigetelés szélétől függően 60-120 cm-es tartományban kell kiválasztani.
• Szigorítása. Ezt úgy is nevezik, mint egy deadbolt, egy vízszintes gerenda, amely összeköti a felső szarufákat, hogy csökkentsék azok terjedését. Ezenkívül keretet teremt a manzárd mennyezet létrehozásához.
• Állványok. Függőleges, fából készült támaszok, a terhek átadása a laminált szarufákról a csapágyfalakra a szűkítésen keresztül. Miután azokat rétegelt lemez veszi körül, a padlás falai lesznek, úgyhogy az állványok hosszát a mennyezet kívánt magassága határozza meg. Bár elegendő 1,5-1,7 m-es lakótér telepítése, a 2-2,5 m-es mennyezetet a leginkább kényelmesnek tekintik, ami egy törött manzárdtetővel is rendelkezhet.
• Nagymama. Függőleges felfüggesztés, amely a gerincet puffanással köti össze, kompenzálva az elhajlását.
• A támaszok. Másodlagos lábaknak is nevezik, saroktartók, hogy megakadályozzák a szarufa szarufák megeresztését.

A hálózati kártya telepítésének szabályai

Mielőtt törött tetőt készítene, az építési szabályoknak megfelelően egy tápkábelt kell elhelyeznie. Minél nagyobb a tető területe, annál nagyobb a súlya, annál vastagabb a fa. Ha a kisebb épületekhez elegendő anyag van, 100x100 mm-es szakasza van, akkor nagyméretű házak esetén 200x200 mm-es rudat használnak.

A szerelés előtt a rögzítési hely vízszigetelése történik, ebből a célból az összecsukható tetőfedő anyag vagy több réteg film egymásra helyezve. A táplemez beszerelésének módja attól függ, hogy milyen anyagból készült a ház. Leggyakrabban a fém betétekkel ellátott beton betonacélra van szerelve.

Annak érdekében, hogy a törött tetőfűző erőssége ne veszítse el, a lehető legkevesebb lyukra van szükség benne. És a csapok helyét úgy kell kiszámítani, hogy ne legyenek a szarufák között, és ne alatta. Ellenkező esetben a keret lyukai túl közel vannak egymáshoz, ami repedésekhez vezethet, valamint a táplap teljes csökkentését.

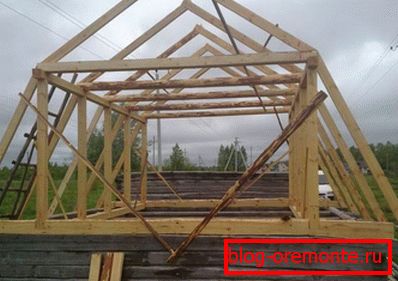

A rácsos rendszer összeszerelési sorrendje

A lejtős tetőszerkezetre vonatkozó számos utasítás nem részletezi a rácsos rendszer összeszerelésének folyamatát, amely a következőképpen épül fel:

1. Az első dolog a mauerlat behelyezése után a lejtős tető mennyezeti gerendái padlója. Méreteik általában 100x200 mm.

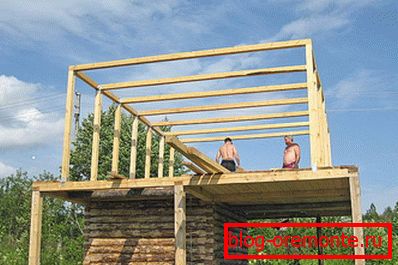

2. Ezután a rekeszek két párhuzamos vonalnak vannak kitéve, amelyeknek szigorúan függőlegesen kell állniuk, és amelyeket átmeneti támasztékokkal erősítenek. A lefolyók közötti távolság nem lehet több, mint 3 m, és a rekeszek hossza a kívánt mennyezeti magasságnak, plusz 10-15 cm-nek felel meg.
3. A rackek 50x150 mm-es deszkákkal vannak összekötve, az így létrejövő szerkezet egy lejtős tető tetőfala kerete.
4. A meneteket a 100x150 mm-es tábláról húzzák meg, a fém sarkokra rögzítve.
5. A tetőtéri alsó függesztett szarufák vannak felszerelve. Az egyik rúd felfelé emelkedik, a felső rést a megfelelő szögben végzik. Ezt a szarufát templátként használják, az összes többiet a földön lévő modellen forgatták. A szarufa alsó részén a lábszárak támaszként vannak felszerelve.
6. A felsõ lejtõk szarufákjait lefektetik. Szintén használt egy mintát. Először is, az extrém szarufák ideiglenes támasztékkal vannak felszerelve, majd a többiek.
7. A felfüggesztett nagymamát a gerinc és a feszítés között állapítják meg.

További hőszigetelés

Mivel a lejtős tető alatt lévő padlásszobát lakóhelyiségekben használják, feltétlenül szigetelni kell. A szakértők javasolják, hogy ásványgyapotot basalt alapon, tekercsek vagy lemezek formájában használjanak fel.

Közép-Oroszország esetében elegendő 150 mm-es szigetelési réteg. Szükséged lesz párazáró filmre, vízálló membránra és egy keretre is, amelyen mindez csatlakoztatva lesz.

A lejtők belső oldalán egy ellenrácsot állítanak be. Ehhez egy táblát használnak, amelynek szélessége néhány centiméterrel nagyobb, mint a szigetelés vastagsága, mivel a szigetelést semmiképpen sem kell nyomni.

Vagyis egy 150 mm-es ásványgyapotréteggel, megfelelő 50x200 mm-es táblával. Ez a rés azért is szükséges, ha a levegő áramlik, ami természetes szellőzést biztosít. A hőszigetelés az ellenhüvely rúdjai közé kerül, és a belsejét a kiválasztott anyaggal varrták.

Gátak építése

Az oromfal egy része a falnak, amelyet a tető lejtői határolnak, és az ereszek alatta. A törött tetőn egy ötszög alakú. Az oromzat felépítéséhez meg kell erősíteni az első rácsos rácsot, az állványt kiegészíteni kell, hogy a vázszerkezetet megszerezzék.

• Ha az ablakok az oszlopon helyezkednek el, nyílást hagynak nekik. A tér többi része "hüvelykes".
• A ponyvás tető tetőszerkezet vagy utána felszerelhető. Az első módszer jó, mert a lejtők nem akadályozzák a munkát, a második pedig, hogy a lejtők geometriája már be van állítva.
• A gable helynek is szüksége van a felmelegedésre, ami leggyakrabban belül történik.
• A professzionális tetőfedők ajánlott basalt ásványgyapot vagy hab polisztirol szigetelést használni a törött tető hőszigeteléséhez.

A következő lépés az eresz deszkák telepítése az épület peremén. A fűrészáru mérete 25x150 mm lehet. Ezután következik a vízelvezető rendszer telepítésének ideje, amely meghibásodott tetőt igényel.

Nem könnyű a saját kezével felszerelni a szerkezetet, de a tetőszerkezet felhelyezése után nehezebb lesz. Ha fémvágó bilincseket használnak, akkor azokat közvetlenül a szarufákhoz kell rögzíteni vízszigetelés alatt, és műanyag - az elülső fedélzeten.

Ládák építése

Crate törött tető - egyfajta alapítvány, amely később feküdt a tetőn. Szilárd vagy rácsos lehet, az anyag típusától függően.

1. Szilárd. Készítsen nedvességálló rétegelt lemezből, amely a szarufákon szilárdan rögzül. Felszerelés ondulin, shinglas, pala.
2. Rács. Nem szélezett tábla készült, amely merőleges a szarufákra. Ez egy fémlemez, professzionális padlóburkolat elhelyezésekor alkalmazható.

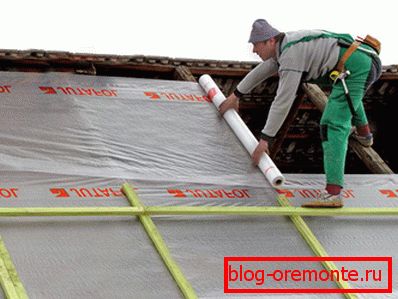

Kényelmesebb, ha egy láda egy lejtős tetőre készül, ha már vannak állványok a ház peremén, akkor mindenképpen szükségesek a tető építéséhez. Először is egy vízszigetelő fólia van a szarufákhoz csatlakoztatva, ehhez hasznos egy építőipari tűzőgép. A filmet 10-15 cm-es átfedéssel helyezzük el, majd az ellenpajzs és a gerendaház lencseit rögzítjük. A táblák hossza túllépheti a tető hossza felett, hogy a kapaszkodó tetejét és a kopogtatványt elnyelje.

tető teraszok

A tetőszerkezet egy törött tetőn történő működését elsősorban a kiválasztott anyag határozza meg. Beszéljünk a fém telepítéséről, mivel ez a legnépszerűbb a magánépítésben. A fektetéshez erőteljes csavarhúzó, fém vágáshoz, kalapácshoz, mérőszalaghoz, jelölőhöz, horganyzott öncsapos gumiból készült csavarok szükségesek. Először vágja le a lemezek a fém csempe, majd a telepítés, mivel a fad.

Fontos! A csavarokat a hullámminta aljára kell csavarozni. Ellenkező esetben a lap deformálódik, a tartó kitörő, ezért szeles időben a tető "buzz".

• A tetőfedő anyagon kívül a törött tetőt más fontos elemekkel is fel kell szerelni: egy gerinclapot, egy hóvédőt.
• A gerinc 10 cm átfedéssel van felszerelve a fémlemezen mindkét rámpán.

Snegozaderzhateli szolgálnak annak érdekében, hogy megakadályozzák a hó olvadás, ez egy kis piktogram. A csavarokat a lejtők végénél rövid távolságra rögzítik, figyelembe véve azt a tényt, hogy a hóvédőnek nagy terhet kell viselnie, különösen a hóban.

A saját kezű törött tető nem csak a dolgozók munkaerő-brigádja mentén fog megmenteni, hanem bízik abban, hogy a folyamatokat helyesen hajtották végre, mivel az építést a technológianak megfelelően végezték.
