Közép-Oroszország, tűlevelű és lombhullató erdőkben gazdag, a faépítés bölcsőjének számít. A hagyományos lakás, apróra vágott pyatistyonok, fából épült, és ez az elegáns, tágas torony háromszög alakú tetővel volt koronázva. Országunk útja mentén, mindkét oldalán kis falvakkal borított, vegye figyelembe, hogy a legtöbb ház tetője ilyen jellegű.

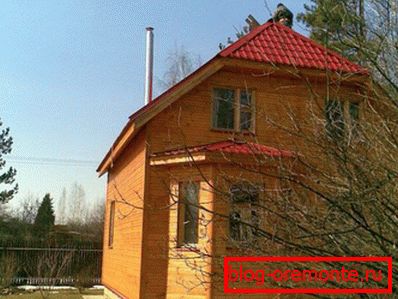

Az ősi történelem és hagyományok ellenére a magánháznak szánt háromszögletes tető modern és stílusos, így az építészek a legambiciózusabb tervezési projektekben használják. A modern, funkcionális anyagokat az ősi építészek tudásának megteremtésére alkalmazzák, pontos számítással lenyűgöző, eredeti és egyedülálló megjelenést kapnak. Ebben a cikkben megtalálja az összes szükséges információt a tervezéshez és kivitelezéshez.

Tervezési jellemzők

A ház tetőlejtőjének kialakítása némileg bonyolultabb, mint a kettős lejtő. A fő nehézség az, hogy egy pontban három elem van összekötve - két varrattal ellátott rácsos láb és egy gerincgumi. Ha ezt a kapcsolatot saját kezével helyesen viszi, olyan finom munka, amelyet csak egy magas szintű szakember végezhet, aki pontos számítást végezhet. A tető a következő elemekből áll: a rendszer:

1. Tető lejtők. Az egyik, elülső, egyenlő oldalú háromszög alakú, a másik kettő trapéz. A dőlésszög képezi a keretet, amely a szokásos és ferde szarufákból, hölgyekből és a háromszárnyú tető kiegészítő segédeleméből áll. A rámpák dőlésszögének meghatározásához a tetőszerkezet gyártójának számításait vagy ajánlásait kell használni.
2. Rafter lábak. Sima, tartós táblák, amelyek vékony szélén vannak elhelyezve a nagyobb merevség érdekében, egyik oldalukon a mauerlaton, a másik a gerincpadlón. A háromszögletes tető szerkezetében háromféle szarufát használnak: privates, slats és diagonal. A diagonális formája a csípő, a rang és a file, valamint a barnes támogatja a trapéz sugarakat. Az átlós, úgynevezett "síkok" is nagyobb terhelést hordoznak, ezért a saját kezükre történő gyártás során olyan keresztmetszetű lapokat használnak, amelyek több mint kétszerese a hagyományos szarufáknak, vagy egyszerűen összeillesztik őket.
3. Lécezés. A szarufák lábánál merőlegesen rögzített táblák támogatják a tetőfedő anyagok lefektetését. A lerakódás telepítéséhez használjon szélezetlen lapokat vagy nedvességálló rétegelt lemez lapokat, amelyek laposan vannak elhelyezve. A rácsos láda fém, hullámosított és tömör tekercs anyagokhoz és puha tetőkhöz használható.
4. Mauerlat. Támogató gerenda, amelyet alapként szolgál a rácsos láb rögzítéséhez. A tetőszerkezet súlyát a csapágyrészekre osztja át, és átirányítja a ház alapjaira.
5. Csikóhal. A szarufák, a tető legmagasabb pontja, csúcspontja.
6. Keresztező korcsolyák, alkotnak endov, razlichkovki.
7. Túlnyúló. A tető kinyúló részei, amelyek szarufa vagy lábszár alakúak, védik a ház falát a nedvességtől és a széltől. Annak érdekében, hogy hatékonyan végezhessék a rájuk ruházott feladatokat, azok hossza 40-50 cm lehet. A helyszín szerint különbözteti meg az eresz és az oszlop túlnyúlását.
8. Az ereszcsatorna leeresztése. A tetőcserélő rendszer egyik eleme, amely vízelvezetést biztosít a tetőről.
9. Vízbevezető tölcsérek. Gyűjtse össze a csapadékvizet és irányítsa le a lefolyórendszerbe.
10. Downspout. A csapadékvizet a csapadékvíz elvezetése okozza.

A 3 korcsolyát alkotó tető nehezen tervezhető, munkaigényes az építőiparban, így a kezdő építtető saját kezűleg nem tudja megtenni, ha egy magasan képzett tetőfedő segítségével elvégzi a tervezést és a számítást.

A rácsos rendszer összetétele

Rafter tetőrendszer включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

• Mauerlat. Mint már említettük, ez egy 100x100 mm-es vagy 150x150 mm-es részből álló fűrész, amely a szarufák rögzítésének támogatásaként működik. A ház külső támasztó falán található.
• Lefekvés Ugyanaz a szakasz, mint a mauerlat, ugyanazokat a funkciókat látja el, csak a helyük a belső csapágyrész, amely egy ferde rácsrendszer függőleges oszlopainak felállítására szolgál.
• Ridge fut. A sáv, amely a szarufák találkozásánál van felszerelve. Az oszlopokra támaszkodik.
• Podkonykovye rack. Függőleges, fából készült támaszok, amelyek a gerinc tetőgerincét támogatják, és súlyát a támasztó belső falra, vagyis végül az alapzatra helyezzük át.
• Rendes rácsos lábak. 50x150 mm keresztmetszetű alátétek, trapézlemezes tetők támogatása. A felső részen a gerincoszlophoz csatlakoznak, az alsó rész pedig a táplaphoz.
• Narozhniki. Vagy, mivel félig lábaiknak nevezik, eltérő hosszúságúak, és a csípőtől távolabb nőnek. A felső részük az átlós szarufákra van rögzítve, és nem a gerincrácsra.
• Átlós szarufák. Két rácsos láb, amely a gerincről a ház két sarkába távozik, ahol a lejtős tető leüleped. Ezek a csípőpályák, és hosszabbak, mint a rang és file. Ezért ezeket nagyobb szakaszokból kell készíteni.
• Sprengel gazdaságok. A háromszög alakú átlós szalagok háromszög alakú tartóelemei. Fel vannak szerelve, ha a szarufa szárainak hossza túl nagy, akkor, amikor elhajlik. Az igényük meghatározza a terhelés kiszámítását az átlós szarufán.
• A támaszok. Props, 45 fokos szögben helyezkedik el, támogatja a szarufák lábát, védi őket az elhajlás alatt.

Rafter tetőrendszer насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.

A tetőrendszerek típusai

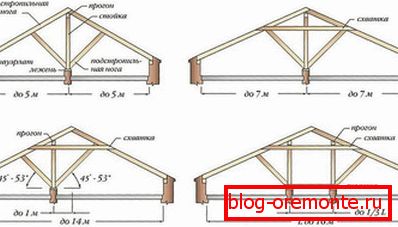

Az építés alatt álló épület különböző elrendezései lehetővé teszik a tetőszerkezetek két típusának használatát, amelyek különböznek az alkalmazott támaszok számától:

1. Lógó. Olyan esetben használatos, ha a házon belül nincs a csapágyfalra. A középső támasz hiányában a szarufák csak a külső falakra támaszkodnak, és erõs szakadási terhet rónak rájuk. Ezért a rendszer stabilizálása érdekében számos kiegészítő elemet vezetnek be, amelyek nehezebbé teszik a tetőszerkezetet. A lógó rendszert nehéz megtenni magától.



2. Naslonnaya. Ha az épület belsejében van egy támogató fővastag, akkor kiegészítő támaszként használható a szarufáknak vagy a gerincburkolatnak. Lezhine-t fektetnek rá, állványok támaszkodnak ellene, amelyek támogatják a gerincet. A merev rácsos rendszerben a készülék akkor lehetséges, ha két belső tartó van.

A tapasztalt tetőfedők javasolják, hogy előnyben részesítsék a lejtős rácsos tetőrendszert, mivel megbízhatóbb és stabilabb, könnyebben kiszámítható és tervezhető. A tető vázát saját kezükből készítik fémből vagy fából. Ha a választás fémtámaszokra esett, célszerű a sarkokat használni. De a leggyakrabban támogató elemek fából készültek, így olcsóbb, megfizethető anyag.

Építési folyamat

Ahhoz, hogy saját kezű lejtős tetőt építsen, meg kell vásárolnia a szükséges fűrészárut, tetőfedő anyagot, vízszigetelő fóliát, kötőelemeket, szigetelést és páraelzáródást. Minden fa elem fertőtlenítőszerrel és tűzgátló anyaggal kezelhető a tűz és a fa károsodásának kockázatának csökkentése érdekében. A telepítést a következő terv szerint végezzük:

• Szerelje fel a tápegységet. Ha a ház gázszilikát vagy téglából épül fel, akkor a falak felső szélén, amelyeken a lejtők épülnek, létrehoznak egy vasbeton övt, egy esztricheket, amelybe a fémcsapok rögzítve vannak a táplap rögzítéséhez. Egy faházban a támasztórúd rögzítve van a horgonycsavarokhoz, és bizonyos esetekben szerepe a rönkház felső karima. A fal és a tábla között egy vízzáró réteget kell elhelyezni, például két ruberoid hajtogatni. A rögzítő csapokat a rögzítő rácsok közé helyezzük. Mint egy mauerlat, rögzítik az ágyat.



• Telepítse a podskie állványt. A legfontosabb ebben az esetben annak biztosítása, hogy merőlegesek a talajra. Ezért mindaddig, amíg nem húzódnak össze a gerincrúddal, ideiglenes támasztékkal megerősítik őket. És a telepítés során többször ellenőrizze az épület szintjének szögét. A tetején az állványok szerelt gerinc gerenda a fém sarok vagy a körmök.
• A szokásos rácsos lábak felhelyezése. Először készíts el egy szarufát mintát, jelölje meg, hogy a mauerlat alatt megharapta, majd vágja el a többiet a mintán. Rögzítse az első és az utolsó rácspárat, húzza meg a szálat, amelyen a többi láb illeszkedik és be van állítva. Ha a szarufák hossza 4,5 m-nél nagyobb, akkor azokat 45 fokos szögben álló állványok támasztják alá. A szokásos szarufák közötti lépés határozza meg a terhelés kiszámítását.



• Szereljük fel az átlós szarufákat. Ez a háromszög alakú tető összeszerelésének legnehezebb pillanata. Az átlós szarufák felső része a gerinchez csatlakozik, és az alsóbbek a gable gablet végéhez vannak kötve. Közöttük inline szarufákat állítottak fel, csípőt alkotva. Általában elég, ha 3 lába 60-90 cm-es szögben van, azonban ha egy ablakot terveznek behelyezni, akkor egy további szarufát vezetnek be, hogy támogassák.
• A rögzítő szarufák a szegéllyel átlós lábakhoz vannak rögzítve, körmök vagy fém sarkok segítségével. A cserepek alján a maszathoz való csatolásra kerül.



• A filceket szegezik, leereszkedik az ereszlővel, felszerelik a széltáblákat, rögzítik az ereszcsatorna leeresztését. A dzseki díszítőanyag.

Padlóburkoló anyag

Mielőtt lefedné a tetőfedő tetőfedő anyagot, végezzen vízszigetelést. A föld felszínén húzzon egy tekercset, vágja szalagokra. Ezután vízszintesen rögzítik a szarufákon egy 10-15 cm-es átfedésű konstrukciós tűző segítségével. A vízszigetelés tetején egy vékony lécet rögzítenek, és a doboz fel van szerelve. A fém és a hullámos padlóburkolathoz illeszkedjen a lerakó rácsmintájához, puha tetőhöz pedig csak szilárd.

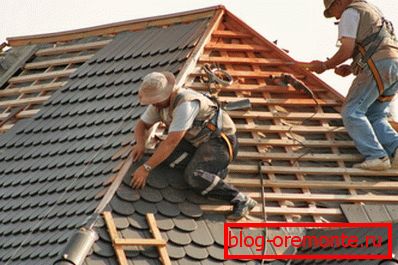

A tetőfedő anyag padlóburkolata alulról indul, lehúzással vagy vágással elrendezve úgy, hogy 10 cm-nél egymás mellett találják az ízületeket. A lejtők között a varratokat és sarkokat szilikon alapú tömítőanyaggal kezelik. A kötőelemek csak a tetőfedő anyaggal vannak ellátva. Általában speciális karmantyú vagy csavarok horganyzott fémből készültek, gumidugóval. Kihúzáskor egy ilyen sapka kiegyenlíti a lyukat a nedvességtől, így a tető nem szivárog.

A háromszög alakú tető nemcsak esztétikai, hanem funkcionális megoldás a tetőszerkezethez, melynek költségeit hosszú élettartam és a szél és a csapadék ellen védett magas fokozat biztosítja!
