Hogyan készítsünk egy kupakot a kéménycsövön a saját

A kéményen keresztül az utcán gázok keveredik, amelyek kályhákból, kályhákból és fűtőkazánokból származó tüzelőanyag-égetéssel készülnek. A magánházakra nézve láthatjuk, hogy a cső fejét speciális védőborítóval vagy esernyővel koronázzák. Első pillantásra ezek a készülékek, amelyek kovácsolt kovácsolással, bonyolult mintázatokkal és alakzatokkal vannak díszítve, úgy tűnik, hogy ezek csak egy dekor elemei. Valójában a füstelvezető rendszer fontos eleme a kéményen található csuklya, amelynek helyes kialakítása és felszerelése hatással van a munkájának hatékonyságára. Ez a cikk saját kezűleg fog beszélni az önálló gyártási deflektorok munkájáról, típusairól és módszereiről.

tervezés

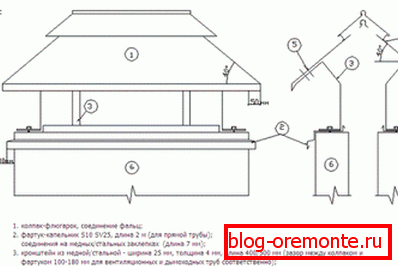

Kémény sapka - olyan eszköz, amely úgy néz ki, mint egy esernyő vagy egy védőborító a cső fején, hogy megóvja a nedvességtől. Существует огромное множество вариаций внешнего облика флюгарок, в зависимости от формы и размера канала дымоудаления. tervezés колпаков всех видов состоит из следующих элементов:

1. Védő esernyő. A sapkafejek kúp, piramis, félkör, vagy más, összetettebb formák formájában. Az esernyő védi a csövet a légköri csapadéktól, törmelékektől és a kéménybe belépő madaraktól.

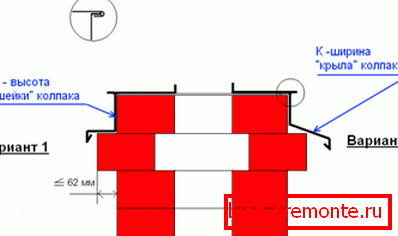

2. Kötény-csöpög. Ez a kupakelem védi a cső csúcsát az esernyő pattogásától. Segít megnövelni a kémény élettartamát, megelőzve a korrózió megjelenését. A kötényt akkor használják, ha a kupakot téglalap alakú vagy négyszögletes csőre szerelik fel.
3. Zárójelbe. Lemezlemezek, amelyek a védőfelületet a kötényhez csatlakoztatják. A zárójelek száma függ a kémény méretétől és az esernyő súlyától. A kötőelemek hegesztéssel végezhetők el.

Fontos! A kéményhez a saját kezével kapszulát készíthet a fémlemezről, azonban a bonyolultabb modelleket könnyebb megvenni vagy megrendelni. A legalkalmasabb az űrlap karbantartása és használata - nyitott fedéllel ellátott védőernyő. Ennek az elemnek a mozgása miatt a védőborító nem távolítható el a kémény tisztítása vagy ellenőrzése során.

A kéménycsövek tartós kupakjának megteremtéséhez használjon korróziónak ellenálló fémlemezt. Gyakran előállíthatod a saját kezedeteket galvanizált acélból, rézből vagy alumíniumból. A réz hegyén lévő esernyő nemes árnyalatú, tiszteletre méltónak tűnik, de gyakran a nemvasfémek gyűjtőinek "áldozataivá" válik.

faj

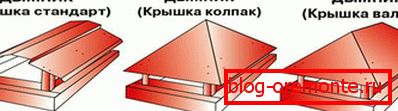

A formák és típusú kémények sokasága arra kényszerítette a gyártókat, hogy különböző alakú, stílusos, méretű kupakokat gyártsanak. A hardverraktárakban a következő típusú termékek találhatók:

• Szabványos lapát. Az esernyő egy piramis, amely fémlemezből készült, és zárócsaphoz van rögzítve.

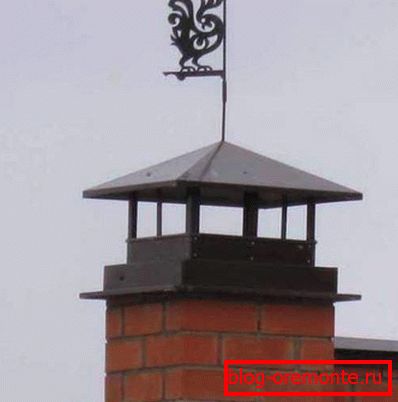

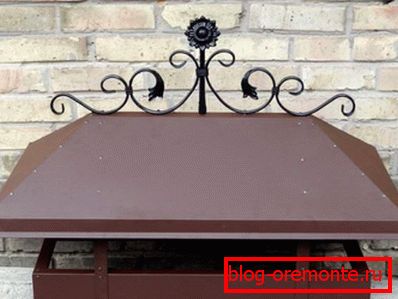

• Négyszárnyú szélcsapda. Az ilyen modellek teteje egy hip csípőtetőhöz hasonlít. Rendszerint téglákból készült téglalap alakú csövekhez használják őket.
• Flyugarka félköríves esernyővel. Az európai stílusú házak tetőre történő felszerelésére szolgál. A megnövekedett tapadás tekintetében alacsony hatékonyságú, de a rámpa szépnek tűnik.
• Lapos lapát. Lapos téglalap alakú esernyővel van ellátva, amelyet a minimalizmus és modern stílusban használnak. A sapka lapos kupakja nem teszi lehetővé a hó csúszását, ezért az ilyen modellek tartóereje nagyobb terhelést tapasztal, és néha deformálódik.
• Kerek lapos, kúp alakú esernyő. Mivel rozsdamentes acél kerek csövek védelmére használják, ezek a modellek nem csepegtetik.

Figyelj! A Flyugarki további funkcionális elemeket biztosít: szárnyak, dupla tetők, csuklós ajtók. Ne vegyen részt részletesebb részletekben, mert a deflektor kiválasztásának legfontosabb eleme a tartósság és a hatékonyság. Az indokolatlan forma zajt vagy rezgést okozhat a csőben.

Működési elvek és funkciók

A kéménynél lévő kupak nemcsak védi a szennyeződést és a vizet a füstelvezető csatornába, hanem a húzóerőt is érinti. A vízáramlás vízszintesen vagy szögben mozog, lebomlik és leereszkedik, ez "szopogató" hatást vált ki. Emiatt létrejön egy csökkentett nyomású zóna, amelybe a kemence füstje rohan. A védőterelő a következő funkciókat látja el:

1. Megakadályozza a nedvesség bejutását a kéménybe. A kémény nedvességtartalma növeli az üzemanyag-fogyasztást és kedvező feltételeket teremt a gomba elterjedéséhez.
2. Zárja a cső nyitását a leeső ágakból, levelekből, törmelékből, valamint madárfészekből. Az esernyő csökkenti a tűzveszélyt, az eltömődést. Köszönet illeti, a kémény kevésbé zavarja és hatékonyabban működik.
3. A kémény működtetésének optimalizálása. A helyesen kiválasztott víztartó 10-15% -kal növeli a kémény hatékonyságát. A speciális turbinákkal ellátott aerodinamikai deflektorok segítségével oldja meg a tolóerő hiányának problémáját.

Fontos! Bár a kémény védőernyője a díszítés elemének minősül, először is a füst eltávolításának funkcionális eleme. Egy megfelelően megválasztott terelőlemez nem okozhat zajt vagy rezgést a füstcsatornában.

Készítsen saját kezeket

Ahhoz, hogy kéznél legyen a saját kezével, jobb egy egyszerűbb modell kiválasztása. A munkához horganyzott acéllemez, fém olló, kanyar, markoló, karton, hegesztőgép szükséges. A folyamatot az alábbi sorrendben hajtjuk végre:

• A védő sapkát a kezével kezdve a mérések eltávolításával kezdődik. Ehhez kényelmesebb egy fém vonalzó vagy mérőszalag használata. A méréseket pontosan, gyors ütemben végezzük.
• A következő szakasz - minták létrehozása a kartonon. Vegye figyelembe, hogy az esernyőt könnyen, erőfeszítés nélkül kell elhelyezni a kéményre, így 4-5 mm-es rést adnak a cső méreteihez.
• A végleges jóváhagyás után a rajzot a fémlemezre helyezik át markerrel. A fém olló használatával vágja ki a billet esernyőt.

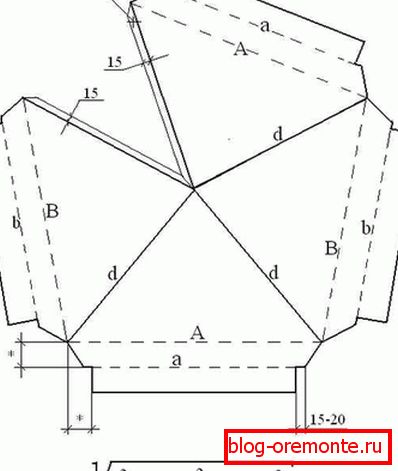

• A munkadarabot egy kényelmes felületre helyezzük, amely a szaggatott vonal által rajzolt, 90 fokos szöget ábrázolja. Ezután hajtsuk meg a "d" jelzéssel ellátott vonalakat. A csomópontnál készítsen 3 lyukat 15-20 cm-es szögben, és rögzítse szegecsekkel a borítót.

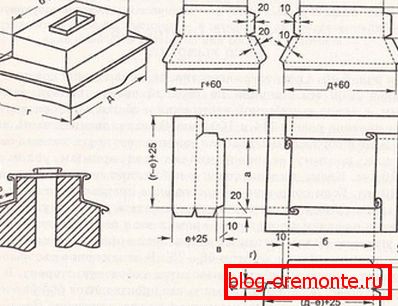

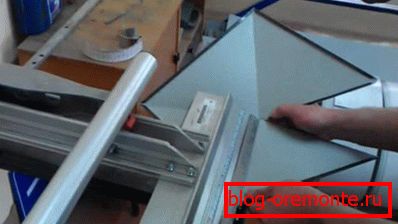

• A köténycsík mintázatát egy fémlemezre is továbbítják, és kivágják. A hajlításokat lapos hajlítógépekkel kell kezelni, és az alkatrészeket szegecsekkel kell összekötni.
• A kívánt hosszúságú konzolok fémlemezekből készülnek, és a kötényre és az esernyőre vannak hegesztve. A fém alapozóval kezelt hegesztési helyek.
• A sapkára helyezzen korrózióálló bevonatot és 1-2 réteg festéket. 1-2 napig tart, hogy teljesen megszáradjon. Ezután a cső hegyére kerül.

Fontos! A legegyszerűbb egy kapucni kupakot készíteni egy kéményen, ha egy íves hajlított fémlemezt készít. A rajz létrehozásakor vegye figyelembe, hogy télen a hótakaró súlya a konzolra esik, ezért válasszon megfelelő vastagságú és erővel rendelkező fémt.

Függetlenül egy esernyőt hozva létre, hogy megvédje a kéményt a nedvességtől, pontosan mérje meg a cső méreteit. A deflektor helyes modellje javítja a tető megjelenését és optimalizálja a füstelvezető rendszer működését.
