Hogyan építsünk egy csípőtetőt a saját kezünkkel - az

A kezdő mesterek sok hibát okozhatnak a csípő-típusú tetőszerkezet építése során. Ennek oka még a tervezés vagy a telepítés bonyolultsága, sem az előkészítő tervezési munka helytelen végrehajtása. Minden profi építő tudja, hogy egyszer vágni kell, legalább 7-et kell mérni. Ezért a csípőtetőt saját kezével építik csak a mérnöki számítás és a rajta készült terv alapján. Ezután olvassa el, hogyan kell kiszámítani a tető alapvető paramétereit, kiválasztani az elemek keresztmetszetét, és megfelelően végrehajtani a telepítést.

Tervezési jellemzők

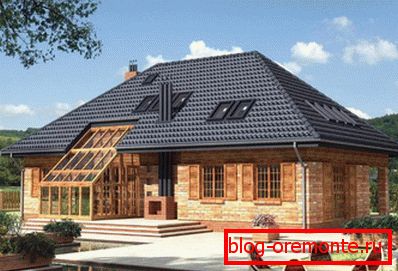

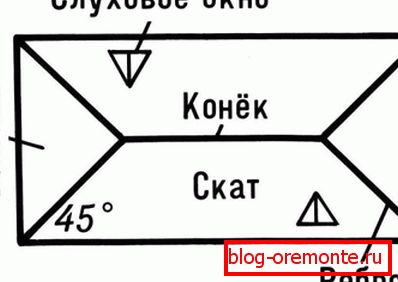

Csípőtető - az egyik fajta hilar. Ha egy ilyen tetőre néző házat nézel a tetején, alakja hasonlít egy lezárt borítékra. Két kisebb, háromszög alakú terület lejtőit csípőnek nevezik. A másik kettő trapéz alakú és nagyobb méretű. A csípő altípusának tetője a következő csomópontokból áll:

1. Skate, ez a tető teteje, a vonal, amelyen a rácsok alkotják a csomópontjukat. A csípőtető gerincének sajátossága, hogy hossza kisebb, mint az átfedő szerkezet hossza.
2. Az előgyártmányokat háromszögletű lejtőknek hívják, amelyek a végfal felett helyezkednek el. Cserélik az oromfalat, és átlós és közbenső szarufák alakulnak ki.
3. Скатов. Csípőtető помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
4. Réber. A bordák szögek a csípő és trapéz sugarak ízületein. A csípőtető széleinek száma megegyezik az átlós szarufák számával, vagyis összesen négy van.
5. Drainpipe rendszer. A csatorna felszínéről a felesleges folyadéknak a csatornacsatornába történő kiürítéséhez csővezetékekből, csövekből és csatornákból álló vízelvezetés szükséges.

Felhívjuk figyelmét, hogy a csípőtetős tetőszerkezet nem teszi lehetővé a padlás kialakítását, mivel két további lejtő jelentősen csökkenti a mennyezet alatti tetőteraszon.

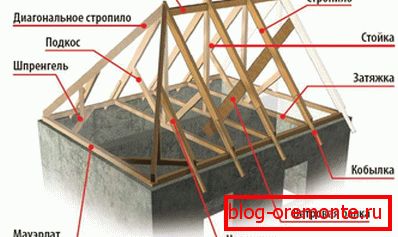

Szarufák és tartóelemek

A csípőcsonk rendszer kissé eltér a kettős lejtőtől, a rámpák bonyolult kialakítása több elemet igényel. Ez magában foglalja:

• Ridge fut. A gerenda, amelyen a tetőkeretek csatlakoztatva vannak.
• Átlós szarufák. Négy rácsos láb, amely a csípő bordáit képezi. A korcsolyázás végétől elhaladnak a mauerlat sarokcsuklóin, összekötve a mauerlettel. Hosszuk hosszabb, mint a szokványos szarufáké, ezért gyártásukhoz dupla lapokat vagy nagyobb szakaszú anyagot használnak. Érdekes, hogy az átlós rácsos lábszögek enyhébbek, mint a közbensőek, nem szabad elfelejteni ezt a rajzok készítésénél.
• Közbenső vagy közönséges szarufák. Rafter lábak, amelyek rögzítik a hegyet a gerincen, és a végét a mauerlate.
• Központi rendes szarufák. Hat szarufák, amelyek a gerinc végén és az átlós szarufa lábánál fekszenek. A rácsos rendszer fáradságos egysége, amelynek felszerelése figyelmet és pontos jelölést igényel.
• Rövid lábak vagy hölgyek. A rövid rácsos lábak nem érintkeznek a felső rész gerincjével, hanem az átlós szarufákhoz vannak csatlakoztatva. Minél alacsonyabb a létra, annál kisebb a hossza.
• Szigorítása. Jumper a közönséges rácspár között, fából. A tető tetején lévő, a gerinc alatt található meghúzás a csavart nevezte ki. És mivel az alsó szűkület, amelyet a szarufák alján rögzítettek, használja a padlógerendákat.
• Fogadás. Függőlegesen beszerelt fa, amely támogatja a gerincet, áthelyezve a tető súlyát a csapágyrészekre. Bizonyos kiviteli alakoknál a rack rácsos rendszerét a szarufák közepén helyezik el, hogy a tetőtér helyiségét kiszabadítsák.
• Kötél vagy alátét. A támasz merőleges a szarufákra. A rúd védi a szarufákat a megereszkedéstől, szükséges, ha a tető lejtéseinek hossza 4,5-5 m-nél nagyobb.
• Sprengel. Sprengelnoy farm úgynevezett eszköz, amely szükséges, hogy támogassa az átlós rács lábát. Két gerendából áll: az egyik a mauerlat két oldalát köti össze, a második pedig az első és az átlós szarufák ellen.

A tapasztalt mester tetőfedők azt mondják, hogy a tetőrendszer csak akkor lesz megbízható, ha ugyanazt az anyagot, ugyanazon szakaszt és ugyanazon rögzítési módot használja az elemek gyártásához.

Számítás és tervezési munka

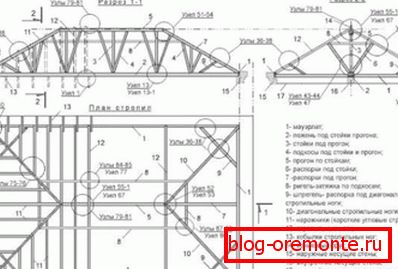

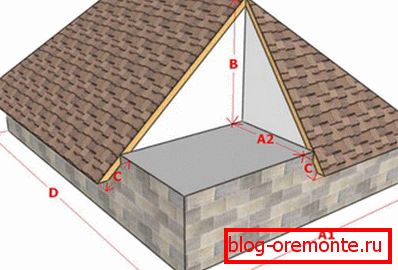

A csípőtető felépítése előtt szükséges a szerkezet elemeinek kiszámítása. A számítások elindítása előtt egy átfedő ház tervét tervezzük minden ismert dimenzióval. Ezután a pitagorai tétel alapján egyszerű geometriai képleteket használva meghatározzuk:

1. A korcsolya magassága. h = b x tg? / 2, ahol b a rudazat lábai között az elülső oldal szerkezetének hossza, eh? - a lejtők szöge.
2. A szokásos szarufák hossza. e = b / 2 x cos, ahol b a rácsos lábak elülső oldalán lévő szerkezet hossza, eh? - a lejtők szöge, e - a szokásos rácsos lábak hossza.
3. Négyes korcsolyák. S = 2ea, ahol S a csípőtető lejtőinek teljes felülete, e a szokásos szarufák hossza, és a szalag lábak hossza a szerkezet hossza mentén.

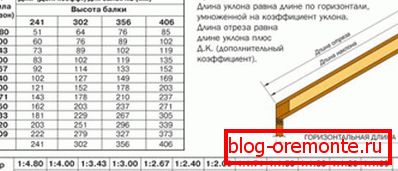

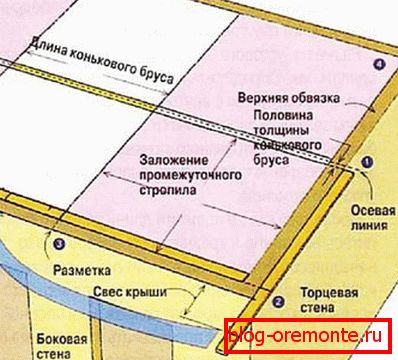

A csuklós tetőlejtések standard meredekségének értékeihez olyan táblázatok vannak megadva, amelyekkel kiszámíthatjuk az átlós szarufák hossza számítások nélkül, tudva a rang és fájl méreteit. A rácspárok közötti lépcsõt szintén referenciamodellekkel vizsgálják, különös tekintettel a fa típusára, a vastagságára és a lejtõk hosszára. A számítások eredményeit alkalmazzuk a rajzon, amely alapján a jelölést később végezzük.

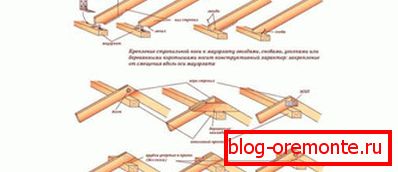

Mount Maurlat

Mauerlat - a tető beépítésének alapja. Mauerlatra van szükség ahhoz, hogy a tető súlyát a csapágyrészek kerületén eloszthassa. A gyártás során leggyakrabban keményfa fűrészárut használ. Minél nehezebb és összetettebb a tetőszerkezet, annál nagyobb a szakasz. A legtöbb esetben megfelelő borovi fűrészáru, melynek mérete 150x150 mm vagy több. Mauerlat meg, mielőtt házat építesz a következő sorrendben:

• Mérjük meg és lehúzzuk a szükséges hosszát. A saroknál a mauerlat összekapcsolódik "a mancsba". Ahhoz, hogy vágjon egy hornyot a tartó alatt, meg kell jelölnie a jelölést.
• A falazat felső sorában a faforgácslemezeket deszkákból állítják elő, és viszkózus betonba öntik, amelybe fémgömbök kerülnek behelyezésre az alsó rúd rögzítéséhez.
• A beton behelyezése után létre kell hozni egy vízszigetelő réteget a készülék és a táplap között. Ehhez a beton alkalmazható bitumen masztix vagy az esztrich felülete tetőfedő anyaggal.
• A fát fertőtlenítőszerrel, mélyen behatoló tűzgátló anyaggal és vízálló lakkal kezeljük.
• Jelölje ki és fúrja a fémtálcák lyukakat a fém csapokhoz.
• Csúsztassa a rudat a csapokon és szorosan húzza meg a horgony csavarokat.

Fontos, hogy minden lyuk lecsökkenti a tápegység erősségét, ezért ne használjon nagyszámú csapot, és szigorúan tilos a szarufák rögzítésére.

Építési folyamat

A csípőtető saját kezűleg épül, egy egyértelmű utasítás szerint, amely leírja az egyes lépések sorrendjét. Az eredménynek az idő és az anyag költségeinek igazolásához a munkát a technológia szerint kell végrehajtani:

1. Puffok telepítése. Az átfedő gerendák vonórudaként használhatók, legalább két ilyen elemre van szükség ahhoz, hogy rácsokat építsenek rájuk. A tapasztalt kézművesek építenek egy sétát a gerendákon, hogy egy rácsos rendszer kialakítására kényelmesebb és biztonságosabb legyen.
2. A tartón két állvány van felszerelve. Szükség esetén az állványok többek lehetnek, de a szerkezet nehezebbé válik. Miközben a rendszer nem szerzett stabilitást, az állványok függőlegesen vannak rögzítve ideiglenes támasztékokkal.
3. A polcokon egy gerincoszlop található, hosszú szegekkel rögzítve. A szokásos rácsos lábak fémréteggel vagy sarkokkal vannak rögzítve.
4. Szerelt középső közbenső szarufák a csípős lejtőkön, majd a kettős táblák átlós rácsos lábai.
5. Erősítsen meg egy vagy két rámpán a szélezőt, a sötétítőt, a lapátot és a széltáblát.
6. A számlálca fel van szerelve, és a páraelzáró membránt szalagokra ráhelyezzük és konstrukciós tűzővel rögzítjük.
7. A csípőtető felépítéséhez gyakrabban használják a puha tetőket, mivel könnyebb segítséget nyújtani az összetett geometria lejtéseinek fedésében. Az ilyen típusú tetőfedő anyagokhoz folyamatos párkányt kell készíteni a nedvességálló rétegelt lemezekből.
8. Egy speciális, rozsdamentes acélból készült rögzítővel, gumidugóval, a tetőfedő anyag rögzítve van a betonra. A nedvesség behatolás elleni védelem érdekében 10-15 cm átfedésű lapok vannak. Megjegyezzük, hogy a tető meredekebb lejtése, annál nagyobb átfedés figyelhető meg.
9. A tetőszerkezet lefektetése után a tető belsejéből szigetelhető, ablakokkal, csatornákkal és kéményekkel ellátva.

A csípőtető tető a legalkalmasabb a becsületes építéshez, de önmagának építéséhez számításokat, tervezést és türelmet kell szánni, amelyek nélkül lehetetlenné válik.
