Hogyan csatlakoztassuk egymáshoz a szarufákat egy rájuk,

A tető tartószerkezetén nagy terhelés helyezkedik el, amelyet a tetőfedő anyag, a hőszigetelő réteg és a lejtők felszínén fekvő hó súlya teremt. A szerkezet összeomlásának megakadályozása érdekében a tetőrendszert úgy tervezték meg, hogy figyelembe vegye az összes lehetséges erőt. A számítási folyamat során határozzák meg a szarufák keresztmetszetének előírt számát és méretét, amelyre a tető fő súlya csökken. Azonban ugyanilyen fontos, hogy a szarufák kapcsolatát a gerincben hogyan végzik. Ez a cikk megmondja Önnek, hogy milyen típusú kapcsolatok léteznek, hogyan kell őket helyesen előállítani, és az egyik vagy másik rögzítési mód függvénye.

Az összekötő csomópontok típusai

A tetõkeret alapja a tetõrács, amelybe az egyes elemek különféle geometriai formák, pl. Háromszög- vagy ötszög alakúak egymással összekapcsolódnak. Az egyik legtartósabb és ellenálló a külső hatások a figura egy háromszög, ez a fajta megjelenés adják a gazdaságok a pecsét és a félig hipped, hipped és hipped tetők. A csomópontot összekötő vagy rögzítő szalagok helyének nevezzük egymással, tápegységgel, kiegészítő támaszokkal. A rácsos rendszer kialakításakor az alábbi típusú csomópontokat használják:

• Csatlakoztatás a tápcsatlakozóhoz. Minden rácsos lábnak van egy rögzítési pontja a keret aljára, amit mauerlat bárnak neveznek. Feladata, hogy egyenletesen terjessze a terhet a tető súlyától, és áthaladjon a tartófalakon át a szerkezet alapjára. A tápegység integritásának megsértése csökkenti az erősségét, ezért a csatlakozást rudak, fém sarkok vagy fűrészek fűrészelésével végzik el.
• A csomók összekapcsolják a szarufákat egymás között. A tető szarufák egymás közti összekapcsolása a tető gerincén végződik. A tetőfedő anyag súlyán kívül a keret lábai stresszre kerülnek a flexon és az alakváltozáson. Ezért a gerinc csomó állandó nyomás alatt van. A rácsos rendszer megbízhatósága és teherbíró képessége a rögzítés erősségétől és pontosságától függ.
• Dokkoló egység kiegészítő támasztó elemekkel. A terhelés lecsökkentése és újraelosztása a csavarok, a szorítók, a támaszok és a rackek használatával. Ezek egymáshoz vannak csatlakoztatva félfákkal, fémlemezekkel vagy körmökkel.

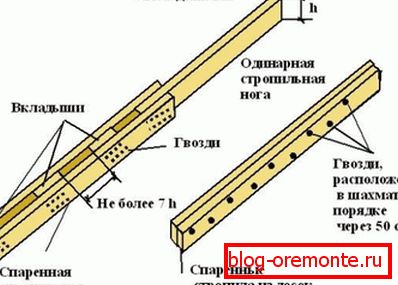

• Splice csomópont. A 6 m-es táblák szabványos hosszát meghaladó lejtőszélességű tetők szarufainak gyártásához alkalmazzon 2-3 darab töredék fűrészelését.

Fontos! A rácsos keret kialakítása során kétféle csatlakozó csomópontot használnak: merev és mobil. A kemény rögzítéseket akkor nevezik meg, amikor az elemek mozdulatlanul rögzülnek egymás között. A mobil csatlakozások képesek megváltoztatni helyzetüket, speciális fém "csúszkákat" használnak rájuk.

A szarufák összekapcsolása a gerincen

A rácsos rendszer gerinccsomója a tető tetején helyezkedik el, és egy rácspár lábai közötti összeköttetésből áll. Nem ez a keret hatalmas terhelése a lónak, a tapasztalt tetőfedők a következő szerelési lehetőségeket használják:

1. Butt. A csípőcsuklós csatlakozás végrehajtásához a lábak gyártására használt lapok egyik végét szögben kell fűrészelni, hogy együttesen szög alakuljanak ki. A szarufák ezen a helyen történő rögzítéséhez körmöket használjunk, és a láb végében egy szögben kalapeljunk úgy, hogy mindkét lábán átmenjen. A rögzítőelem megerősítéséhez használjon speciális fémlemezeket lyukakkal a csavarokhoz. A két pártból származó szarufák összekötésére és az önfúró csavarok vagy szögek rögzítésére.

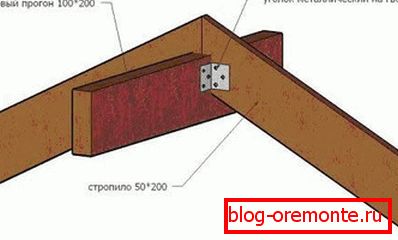

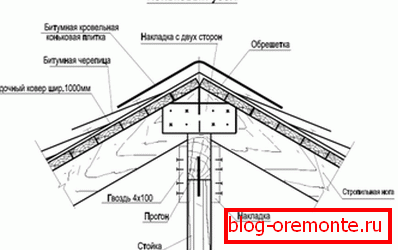

2. A gerendán. Egy másik, végponttól végpontig terjedő szerelési lehetőség egy gerincpadlóval ellátott sáv használatát jelenti. Ezt a kapcsolási módot választva a szarufákat szögben vágják egy mintára, de nem egymáshoz erősítik, hanem egy fára rögzítik. Ha egy gerendára van szerelve, a gerincnek nem hegyes hegye van, hanem lapos.

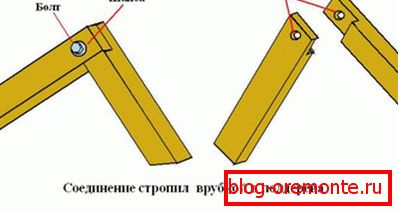

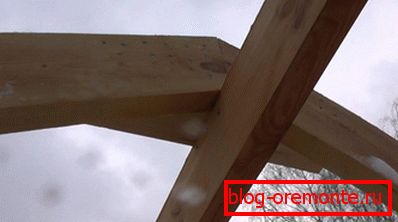

3. Átfedi egymást. A gerinccsomóban átfedő rácsos lábak rögzítéséhez a lábszár végeit egy fémcsavarral vagy egy anyával ellátott csavarral kell rögzíteni. A nagy átmérőjű csavarral ellátott kopólemezek mindkét oldalán való megbízhatóság érdekében, és egyes mestereknél egy gumitömítés is használható.
4. A horonyban. A szarufák összekötése a horonyba szakképzett, tapasztalt asztalosok számára alkalmas. A gyártás során az egyik rácsos lábat ivott, a másikban egy tüskés, csatlakozás, amely a szarufák vannak rögzítve egy fa tiplik vagy köröm.

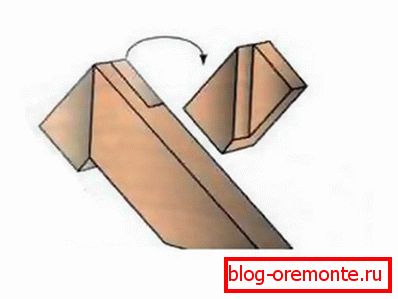

5. Fél fa mellett. A félfában történő rögzítés egy kicsit egyszerűbb, mint egy horonyhoz való csatlakozás. Mivel annak elvégzéséhez szükséges, hogy a szarufák végén egy résszel vágjunk, amely egyenlő a lemez vastagságának felével. Ha ezeket a hornyokat zsebkésként összekapcsolja, és egy körmével vagy körmökkel rögzíti, akkor az ácsok erős gerinccsomót kapnak.

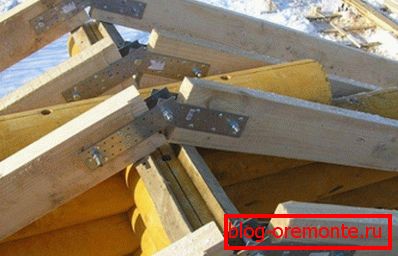

Figyelem! A fából készült faházak és faanyagok kezelése speciális megközelítést igényel. Mivel a természetes fa megváltoztatja a méretét a páratartalom százalékos változása során, az anyag épített háza az első 5 évben működik. A zsugorodás kompenzálására, amelynek nagysága néha eléri a 20 cm-t, speciális mozgatható rögzítőkre van szükség. Ez egy lemez a szarufák rögzítésére, fémrúddal van összekötve.

Szerelési elvek

Annak érdekében, hogy a szarufák egymáshoz kapcsolódjanak a gerinccsomóban, a leggyakoribb eszközökre van szükség: egy ceruzával, egy szalagmérővel, egy fűrészelemmel, egy építési szinttel, egy csavarhúzóval és a kötőelemekkel. A munka minősége az alábbi szabályoktól függ:

• Az egyes csatlakozólemezekhez használt rögzítőelem típusát a rácsos rendszer kiszámítása és kialakítása határozza meg. Az összetévesztés elkerülése végett ez az információ a rajzon látható.
• Annak érdekében, hogy az összes csatlakozási pont azonos méretű és szöget zárjon be, egy előre jelzett és elkészített mintát készítenek.
• Ha a rögzítés folyamán csavart vagy csavarokat használnak, és lyukakat kell kialakítani, akkor átmérőjüknek meg kell haladniuk a rögzítőelem méreteit. Ez megakadályozza, hogy a fa megrepedjen, sodródjon és sodródik.
• A csavarok, csavarok vagy szegek meghúzása nem merül fel a táblák felületénél, hanem éppen ellenkezőleg, hagyjon egy kis rést, hogy a fa nedvességváltozásakor ne sérüljön meg.
• A rácsos lábak minden egyes rálátása szorosnak, de nem feszesnek kell lennie. A telepítés befejezése után ellenőrizzük az összes csomópont szorosságát.

A gerinc csomó a tető - a terület, amelyen a legnagyobb terhet. Ezért a teljes rácsos rendszer teherbíró képessége függ a számítás helyességétől és a szalag kapcsolatának minőségétől.
