Függesztett tető

A ház tetőjének elkészítése - bármely építmény egyik legfontosabb szakasza. Jelentős szélterhelést, csapadékmennyiséget és télen a hótakaró nyomást gyakorol. Ezért kell nagy figyelmet fordítani az épület ezen részének építésére, és minden munkát a lehető legnagyobb gondossággal és pontossággal kell elvégezni.

A legtöbb más építési munkához hasonlóan a tetőszerkezet több szakaszra osztható. Az egyik a rácsos rendszer telepítése. Technológiai jellemzőik szerint eltérhetnek egymástól. A legegyszerűbb design a nylon. Mindegyik lehetőség külön figyelmet igényel, de az alábbiakban azt tárgyaljuk, hogyan építsünk tetőt lógó szarufákkal.

Általános leírás és jellemzők

rendszerтичное изображение висячих стропил

Tekintsük, mi alkotja a függesztett rácsok rendszerét, és meghatározza a gyártás főbb jellemzőit.

  • A legfontosabb különbség a naslonnaya-tól az, hogy a lógó szerkezeti elemek csak az alsó lemezen, egymáson vagy a fenti gerincrácson nyugszanak. Vagyis ténylegesen felakasztanak, anélkül, hogy az orr-rendszer felépítéséhez szükséges függőleges támasz lenne.
  • Ez a konstrukció célszerű, ha a szerkezet nem rendelkezik belső csapágyfalakkal. Ezt akkor használják, ha a padlás térét tervezik használni házhoz, például egy padlás építéséhez.
  • Lógó szarufák оказывают механическую распирающую нагрузку на стены здания. Давление полностью распределяется на опорные стены из-за отсутствия вертикальных опор. Крайне важно наличие в такой конструкции элемента, называемого затяжкой. Это горизонтальная балка, стягивающая стропильные ноги. Она берёт на себя часть распирающей нагрузки. Чем ниже установлены затяжки по отношению к мауэрлату, тем эффективнее они выполняют свои функции.

Számos pozitív működési jellemző van a szarufa rendszernek, amely a lógó rendszer szerint készült.

  • A megfelelő és kiváló minőségű gyártásnak elegendő erőssége van, és képes megbirkózni az elhelyezett terhelésekkel.
  • Kevesebb súlya van, mint a fal, ami csökkenti a tető összterhelését a falakon, és így a szerkezet alapozásán.
  • Annak a ténynek köszönhetően, hogy az építkezés kevesebb elemet használ, kevés anyag szükséges a szereléshez, mint a nejlon esetében.

A munka teljesítménye

rendszer

A rácsos rendszer típusának meghatározása után maga az építési folyamat is megy végbe. A kényelem érdekében több különálló szakaszra osztható.

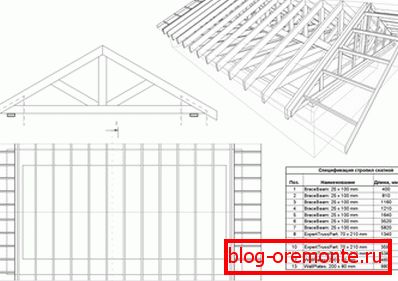

Rácsos rendszer rajzolása
  1. A rácsos rendszer felépítése csak a szakértők által készített rajz alapján történhet, mivel ez különleges ismereteket és bizonyos szakszerűséget igényel. A számítások elvégzése a filistini szinten elfogadhatatlan, mivel kritikus tervezési hibákat lehet tenni. Ez a szerkezet épségének vagy teljes megsemmisítésének megsértéséhez vezethet.
  2. A kész rajz szerint először a táplapot szerelik fel. 20-20 cm-es fagerendát használ, amely a falak peremén halmozva és rögzítve van. A Mauerlat vízzárónak kell lennie, például tetőszerkezettel. A tégla- vagy blokk falaknál a kerület mentén egy szintetikus betonkötést készítenek, és a pántot ráhelyezik rá.
  3. Következő telepített rácsos lábak. A legalább 20 × 5 cm-es keresztmetszetű vagy a szekcióban levő rúddal ellátott tábla leginkább alkalmas a gyártásukra. Az alsó részen speciális vágásokat (darabokat) készítenek, amelyek szükségesek az erőlemez erősebb rögzítéséhez. A lógó szarufák felszerelése mind a gerincrúd használatával lehetséges, így az egész szerkezet merevsége megnövekszik és nélküle.
  4. Először, két extrém páros rácsos lábat egy gerincsávval kell felszerelni, majd a többiet. Van egy másik telepítési sorrend - felváltva. Az első lehetőség előnyösebb, mivel az idő mentésre kerül, és az egész szerkezet erőteljesebbé és ellenáll a különféle terheléseknek.
  5. Az utolsó szigorítás. A gyártás során általában ugyanazt a fát (tábla) használják, mint a szarufák esetében. A feszítés vízszintesen van beépítve, minden egyes rácsos láb össze van kötve. Minél alacsonyabb a telepítés, annál nagyobb terhelés kerül újraelosztásra. Ha a padlás lakást tervez, akkor a puff elhelyezési magassága eltérhet. Ha valamilyen oknál fogva nem találta meg a szükséges hosszúságú rudakat, akkor megengedhető, hogy a palackokból kifolyik, összekötve őket átfedéssel.
Lógó szarufák

A kötőelemek három fő típusát használják összeszereléshez - szegek, csavarok, csavarok és anyák mind individuálisan, mind egymással kombinálva. A csavarokkal rögzített csatlakozást csavarokkal és anyával kiegészítik. Egy átmenő lyukat fúrt a csavar alatt a csatlakoztatandó részekben. A további rögzítők olyan elemeket tartalmaznak, mint például: szögek, kapcsok, fém perforációk stb.

Figyelj! A tervezés számos kapcsolatában, technikai fűrészek, vágások, választások elvégzése nélkül történik. Minden felelősségteljes (legnagyobb terhelésű) csatlakozást legalább két rögzítővel kell rögzíteni, lehetőleg három. Például a feszítést először két szög vagy csavar rögzíti, majd egy menetes rúd vonzza.

Az ereszek túlnyúlásáról. Jobb, ha méretüket eredetileg a szarufa hosszában rögzítették, de ez az ár emelkedéséhez vezet, a drágakő drágább. A túlnyúlásoknál használhatunk egy 10 "5 cm-es kárpitozót, úgynevezett" fillies ", amelyek úgy vannak megválasztva, hogy a felső részen a szarufa lábának legalább 50 cm-es átfedése legyen. Ahhoz, hogy a mauerlat jobban illeszkedjen, az utóbbi vágások a megfelelő mélységből készülnek. További támasztékot és nagyobb erõs erõs erõsséget biztosítanak a központi résznél, a felsõ résszel továbbá egy kis támasztórúd van rögzítve, amely a felsõ felsõ részhez és az ereszhez van rögzítve.

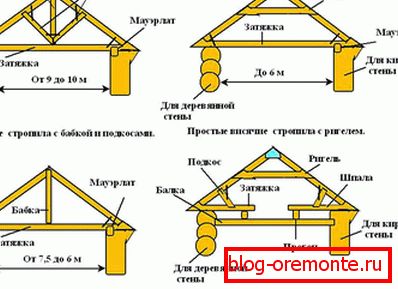

Lógó rácsos rendszerek változatai

A megfelelő számításokkal és a későbbi munkákkal a függesztett rácsos rendszer nem rosszabb, mint a nejlon a teljesítményjellemzőiben. Megfelelő szilárdsággal és stabilitással rendelkezik, ilyen szerkezet kialakításával, padlás tér alakítható ki, lakó- vagy üzlethelyiségként használható. Az ilyen rácsos rendszer a legjobb választás a tetőtér építésében.
