Fém szarufák - tervezés, szerelés és számítás

A szarufák és a tetőszerkezet - tetőszerkezet, amely a tetőfedő, hőszigetelés, hóterhelés terheit viseli, ezért nagy teherbírással és tartóssággal kell rendelkezniük. Az a gondolat, hogy a fémszárnyakat a tetőszerkezet szilárdabbá tételére használják, nem új, de korábban főként ipari vagy háztartási szerkezetek blokkolására használták fel. Most a rácsos keret és a fém profilok elrendezése valódi alternatívát jelent a tető fából készült elemei számára, ha a lejtő hossza meghaladja a 10 métert.

Függvények szarufák

A tetőszerkezet egy sor egymáshoz kapcsolódó elemből áll, amelyek rácsot alkotnak. Lépés: a szarufák és más támasztékok közötti keresztmetszet értéke meghatározza azoknak a rakományoknak a kiszámítását, amelyekre a működés során sor kerül. A tetőszerkezet a következő funkciókat látja el:

1. Terheléselosztás A sarkok által megerősített összekapcsolt egységek egyenletesen terjesztik a tető súlyát, amely akár 500-600 kg-ot is el lehet osztani, figyelembe véve a hóterhelést. Minél nagyobb a szarufák szelvénye, és minél kisebb a köztük lévő szög, annál nagyobb a szerkezeti teherbírás.
2. Osztályozás és forma. A szarufák a tető aljától szöget bezárva a lejtők ferde síkját képezik, így a tető felületén nem hó és víz halmozódik fel.
3. A tetőfedő anyag rögzítésének alapja. A tetőszerkezet felső burkolatának rögzítése a tetőkerettel történik. A láda alapja a bevonat rögzítésének, egyenletes eloszlása ​​a rácsos gerendák fölé.

Figyelj! Mi legyen a tetőszerkezet összes csomópontja, szarufája és szélei, meghatározza a mérnöki számítást. A keret előírt teherbírásának meghatározásához meg kell határozni azt a teljes terhelést, amelyre a készüléket alávetik. Ehhez tegye a tetőszerkezet anyagát, a szigetelést, a vízszigetelést és a maximális hóterhelést a rácsos rendszer súlyával.

A tetőrendszerek típusai

A leggyakoribb anyag, amelyből a tetőszerkezet eszterga és szarufája készül, fa. Ha azonban a tetőszerkezet tömege elég nagy, és a lejtés hossza több mint 6 méter, akkor a kialakítás túlságosan nagy. Az építõknek csökkenteniük kell a szalag lábai közötti lépcsõt, meg kell növelniük keresztmetszetüket, ami miatt a tetõcsomók nagy súlyt kapnak, növelve ezzel az alapozás terhét. Lehetőség van teherhordó falak és az épület aljának kirakására, tartósabb, de könnyű fémszárnyak használatával. A felhasznált anyagok típusától függően a következő típusú tetőrendszerek különböztethetők meg:

• Wood. A tetőszerkezethez használt szarufák és fafűrészek, amelyek lejtése hosszának hossza nem haladja meg a 7-10 métert. A keretelemek egymáshoz való rögzítése csavarok, szögek vagy mozgó fém elemek segítségével történik. A lábak közötti lépés általában 50-80 cm között van.

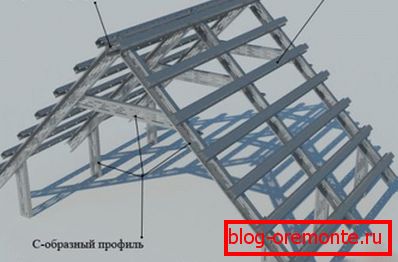

• Metal. A fém tetőkeretek acélfémprofilból készülnek, cink bevonattal, amely nem fél a nedvességtől. A szarufák és az esztergagépek könnyűek és tartósak, így a köztük levő lépés 1,5-2 méterre növelhető. A fémprofil rögzítését hegesztéssel vagy kötőelemekkel végzik. A lejtő hosszának 10 méteres fémből készült tetőcsomópontokat használnak.
• Kombinált. A fém és a fából készült csomók kombinálására szolgáló szarufák együttesnek nevezzük. A fa és a horganyzott acél tartóelemeinek kombinációja lehetővé teszi, hogy alacsonyabb teherbírású, olcsóbb szerkezetet hozzon létre, növelve a szalagok közötti lépést.

Megjegyezzük, hogy a keret fém- és faelemei nem köthetők össze vízszigetelő anyag bélése nélkül, vagy antiszeptikus kezeléssel. Mivel a fém magas hővezető képességgel rendelkezik, a faanyag közelsége a kondenzátum kialakulását és a szarufák bomlását eredményezi.

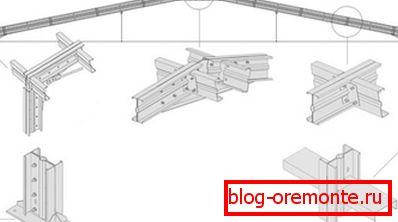

Rögzítési módszerek

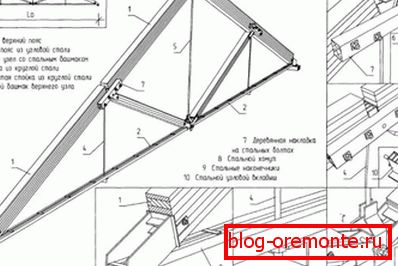

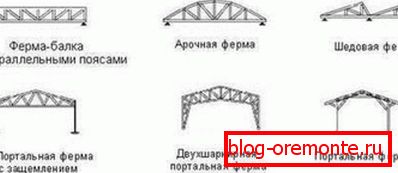

A fém szarufák háromszög alakúak, trapéz alakúak vagy íves alakúak. A keret gerendái belső sarkokat rögzítenek, amelyek a sarkokat alkotják, jelentősen növelve a keret teherbírását. Ez a rendszer lehetővé teszi, hogy lépést tegyen a szarufák között, számításokat készítve az egyes gazdaságok támogatási lehetőségeiről. A tetőszerkezet fémelemeinek rögzítését az alábbi módszerek valamelyikével végezzük:

1. Rögzítés hegesztéssel. Ha hegesztőgéprel hegesztheti a rácsos rendszer részleteit, nagy szilárdságú és teherbíró képességű merev szerkezetet kaphat. Ha helyesen végzi el a tető kiszámítását, könnyítheti a keretet és csökkentheti a szerkezet alapjain lévő terhelést. Ennek a módszernek az a hátránya, hogy csak szakember végezhet hegesztést speciális berendezés segítségével.
2. Rögzítés csavarokkal. A rögzítőelemek rögzítése rögzítőelemekkel kevesebb merev rögzítést tesz lehetővé. A rácsszerkezet fémprofilok alapján történő összeszerelésének módját magánházépítésben használják, ahol a lejtők hossza nem haladja meg a 10 métert. A hegesztés elmulasztása felgyorsítja a tető beépítését.

A szakképzett kézművesek számítják ki, hogy a fémlemez és a szarufák jobban ellenállnak a fából, így növelheti a köztük lévő lépcsőt, és csökkentheti az elemek keresztmetszetének vastagságát. Ezen túlmenően az épülettárolók készen álló rácsos rácsokat árulnak, amelyek rögzítését hegesztéssel végezték el, alkalmasak a szabványos szélességű épületek átfedésére.

előnyök

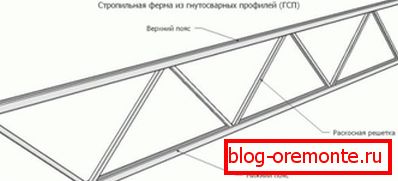

A fémrács keret minden olyan alakú tetőszerkezethez alkalmazható, amely 1-2 fokos lejtésű. Acélsarkok, kerek és téglalap alakú csövek, és kocsmák használatosak az anyagként, amelyből a szarufák és a szalagok készülnek. A vázelemek vastagságának helyes megválasztásához és a köztük levő lépés kiválasztásához a tetőszerkezetet kiszámítják, figyelembe véve a tartós és ideiglenes terheléseket, amelyeket működés közben a rácsos gerendákhoz továbbítanak. A rácsos rendszer ebből az anyagból származó előnyei a következők:

• Tűzbiztonság. Ezzel ellentétben a keret fagerendái nem a gyújtó országa, ami növeli az épület tűzbiztonságát.
• Könnyű karbantartás. Az acél sarkokkal bevont cinkburkolat a teljes élettartam alatt védi a tetőkeret korróziójától. A faanyagtól eltérően nem igényelnek antiszeptikus kezelést.
• Nincs hulladékok. Bár a fémszerkezetek meglehetősen drágák, költséghatékonynak tekintjük, mivel a rögzítést hegesztett módszerrel végezzük, és gyakorlatilag nincs hulladék.
• Hosszú élettartam. Ha helyesen végzi el a terhelés kiszámítását, akkor a fém tetőkerete több mint 100 évig tart, ami meghaladja a legstabilabb tetőszerkezet élettartamát.

A professzionális tetőfedők úgy vélik, hogy hegesztett acélszerkezeteket kell használni a 10-12 méteres lejtő hosszúságú tetőcsomagtartó gyártásához. A fő feladat a terhelések helyes kiszámítása, majd a lábak közötti lépés meghatározása az éghajlati jellemzőkkel és a tetőanyag tulajdonságaival összhangban.

hiányosságokat

A nyilvánvaló előnyök ellenére a fémtetős rendszerek nem a legnépszerűbb konstruktív megoldás a magánlakások építésében. Még egy nagy lépés a szarufák és a szétszórt láda között, a fémek magas költségei miatt, nem teszi lehetővé, hogy a szerkezet olcsóbb legyen, mint a fából. A fém szarufák hátrányai:

1. Nagy hővezető képesség. A fém magas hővezetési együtthatóval rendelkezik, így a szarufák és a tető burkolata hideg hidakat képez. Az energiahatékonyság szempontjából a fémprofil keret nem a legjobb megoldás.
2. A szállítás és a telepítés problémája. A fém rácsrendszer kiválasztásakor vegye figyelembe, hogy mit szállít, emelje fel magasságra és nehezebbé tegye a hosszú és a nehéz elemek rögzítését, mint a szabványos hosszúságú fűrészlap szalagjai.
3. A telepítés bonyolultsága. A gazdaságok felemelésére és rögzítésére különleges felszerelést alkalmaznak, amelynek bérlése vagy vásárlása költséges.
4. Deformáció magas hőmérsékleten. Bár a fém nem éghető anyagnak minősül, a tűz alatt erősen deformálódik, ami általában a tető összeomlásához vezet.

Annak megállapításához, hogy van-e értelme drágább rácsos fémprofil használatát, a tetõkeret számításának elvégzése szükséges. Ha a meredekség hossza meghaladja a 10 métert, és a terhelés több mint 450-600 kg, a fémkeret beszerelése gazdaságosan életképes.
