Falikertes pavilon építése - rajzok és számítások

Nyáron, míg az országban a legtöbb időt a szabadban töltik: dolgozunk a kertben, napozzunk, eszünk, zajos összejöveteleket töltünk barátainkkal. Ahhoz, hogy eltakarjanak a nappal a délelőtti melegben vagy megvédjék a nem megfelelő esőtől, a háztájiban egy pavilonra van szükség. Ez egy olyan épület, amely pihenőhelyként szolgál, amely mindig készen áll a vendégeket és barátait megnyitni.

A kertközpontok és az építőipari cégek tele vannak "jövedelmező" ajánlatokkal, és azt gondolják, hogy ez nem drága öröm. A szükséges anyagok és munka tényleges költsége azonban jóval alacsonyabb, és a független munkavégzés eredménye nem hasonlítható össze a kész mintákkal. Azok számára, akik nem bánják megtakarítani és javítani készségüket a fával való munka során, részletes utasításokat készítettünk arra vonatkozóan, hogyan építsünk egy önállóan szerelt, vagy egy házhoz csatolt, fedett tetőtéri pavilont.

Projektkiválasztás

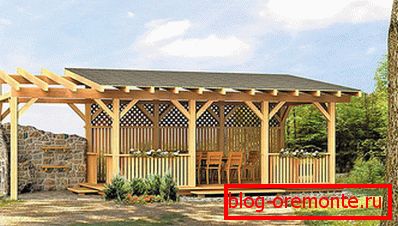

Néhány évvel ezelőtt, a fogyasztói kereslet csúcsán ott voltak az osztaéderek, amelyek helyét téglalap alakú változatok vették, amelyek a házhoz kapcsolódnak. Egy újépítő számára a divatos preferenciák ilyen változása csak egy kéz - könnyebb összeszerelni egy négyszög vagy négyzet alakú szerkezeteket. Ezenkívül az ilyen geometriájú pavilon belső terét racionálisabban használják fel, elegendő hely van ahhoz, hogy befogadjon egy zsákot, egy mosdót, egy álló asztalt és egy kanapét. A téglalap alakú pavilon kedvéért egy süllyesztett rúd sávja mondja:

1. A projekt alacsony bonyolultsága. Mindenki, aki távolról ismeri a geometriai iskolai tanfolyamot, képes lesz elolvasni a jövőbeli kerítés rajzát. Annak érdekében, hogy megfogalmazza, nem igényel különleges tudást.

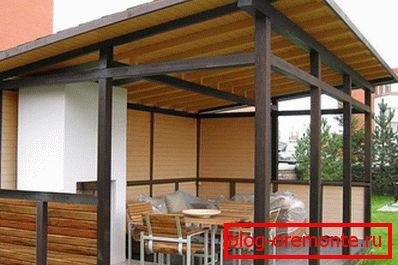

2. Sokoldalúságát. A tetővel ellátott kerítés önállóan, azaz külön-külön és a meglévő szerkezetek kiterjesztésében helyezkedik el. Mindkét esetben szervesnek tűnik. A házhoz csatolt pavilon egyrészt védve van a széltől és az esőtől a falig.
3. Minimális költségek. A szerkezet ilyen geometriai alakja garantálja a leghatékonyabb anyagfelhasználást és lehetővé teszi a munkabér-megtakarítást. A tető kis dőlésszöge minimalizálja a tetőfedő anyag költségeit.
4. Széles használat. A tágas pavilon használható nyári konyha, étkező, rendezvényhelyszín és gyermekjátékok számára.

Az internet a tematikus helyszíneken számos elkészített projektet tartalmaz, amelyek anyagokat, alaprajzokat számítanak, beleértve a vázrajzot, a tető szögét és a rácsos rendszert. Építők tapasztalat nélkül, javasoljuk, hogy használja őket.

Az anyagok kiválasztása és előkészítése

Fát választottunk, mivel ez egy olcsó, környezetbarát anyag, amelyet szinte mindenhol Oroszországban betakarítanak és értékesítenek. Annak érdekében, hogy az építőipar gazdaságos legyen, válasszon egy projektet, figyelembe véve azt a tényt, hogy a fűrészáru szabványos hosszúsága 6 m. Miután tanulmányozta a vonalat, becsülje meg, mennyi fa szükséges az építéshez. Ha a struktúra mérete meghaladja ezt a számot, akkor vagy meg kell vásárolnia egy atipikus méretű sávot, ami sokkal drágább, vagy pedig a keret összetevői. Szükséged lesz:

• Borovi fenyő 100x100 mm;
• Szélezetlen tábla 40x150 mm;
• Szélezett deszka 40x150 mm;
• 25x25 mm-es folyó;
• Ondulin vagy más tetőfedő anyag, vízszigetelő film;
• Kötőelemek (szegek, horganyzott csavarok, sarkok);
• Keverjük össze beton, homok, kavics;
• Ruberoyd.

Mivel a fa olyan természetes anyag, amely rosszul védett a kártevők és a baktériumok ellen, az összes megvásárolt faanyagot több rétegben kezelik fertőtlenítő hatású mély penetrációval, mint például a Senezh Extra.

Fontos! Ha barbecue, tűzhely vagy grillsütő telepítését tervezi a pavilonban, tűzzel szemben ellen védelmet nyújt minden fa elemnek tűz esetén, ez az elemi intézkedés életet menthet tűz esetén.

Az építkezés felkészítése és az alapítvány megalapozása

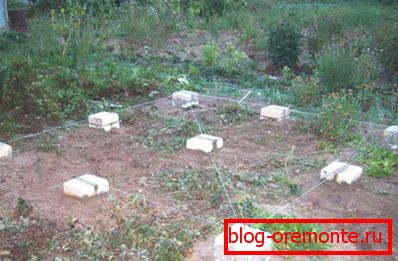

Válassz egy festői helyet egy pavilon építéséhez, tisztítsa meg idegen tárgyakkal, igazítsa ki, ha ilyen igény van, gyökeres vagy transzplantációs növényekre. Jó, ha a pavilon egyszárnyú tetőjének alsó széle a telek szélén helyezkedik el, mivel az esővíz áramlik ott, és tollat ​​képez. Ha egy helyet kijelöltek és kitisztítottak, jelöljék meg azt szalagmérettel, zsineggel és csapokkal, jelölje meg az alapozóoszlop helyét, egy téglalap alakú pavilonhoz, legalább 6-nak kell lennie, repülést kell biztosítani a 1,2-1,5 méteres támaszok között.

Miután alaposan megvizsgálta a rajzot, kitöltötte a jelölést és ellenőrizte annak helyességét, elkezdheti tölteni az alapot. A szükséges betonmennyiséget kiszámíthatja, ismerheti a pillérek számát, mélységét és méretét. A csapokkal jelölt helyeken a fúrás mélységében (50-60 cm Közép-Oroszországban) fúrjon lyukat a fúrás mélységében, készítsen 25x25 cm-es zsaluzatot, magasságban 20 cm-t a vágólapoktól, helyezze a homokot és a kavicsot a lyukba, helyezze be az armatúrát és töltsön be viszkózus beton keverék. Nagyon fontos az alapozási pillérek végének mérése építési szinten. Miután megtöltötte a lyukakat betonnal, hagyja az alapot 3-5 napig, hogy megmerevesse és erősödjön.

A kerti keret felszerelése

Míg az alapozás keményedik, nincs idő, elveszíti a keret elemeit, vágja le őket és feldolgozza egy elektromos síkban. Ne feledje, hogy a tető lejtői szögének beállításához az elülső függőleges oszlopoknak magasabbnak kell lenniük, mint hátul. Például, ha 2,3 m-es mennyezetet szeretne, akkor a csúcson a tető magasságának 3 m-esnek kell lennie. Ha az alapzat megreked, indítsa el az összeszerelést a következő sorrendben:

• Távolítsa el a zsaluzatot az oszlopokról és szerelje fel őket vízszigetelésre. Ehhez vágjunk 30x30 cm-es négyzeteket a ruberoidtól, és helyezzünk két réteget minden támaszra. A fejét bitumennel lehet bevonni.
• Szerelje be a keret alsó burkolatát. Ehhez a gerendák végeit úgy kell kezelni, hogy a rögzítés a "tövis-horony" elv szerint történjen, és fémrögzítéssel meghúzva.

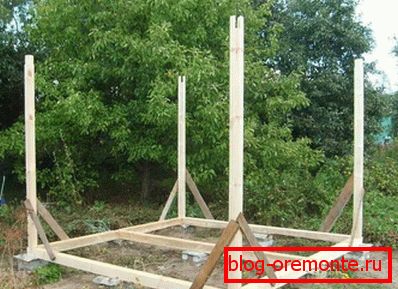

• Állítsa be a keret függőleges oszlopait a pavilon tetőjének szögének beállításához. Ők, mint az alapítvány pillérei, hatnak kell lenniük. Noha nincs felső pánt, erősítse őket ideiglenes fogantyúkkal, hogy a rekeszek szigorúan függőlegesen álljanak.



• Húzza le az oszlopok tetejét. Ez is alulról történik. Ha sokkal kényelmesebben használhatja a fém sarkokat a rögzítéshez, használja őket. Győződjön meg róla, hogy megtartja a pavilon téglalap alakját, mérje ki az épület szintjének sarkait.
• Szerelje fel a padlót a táblák 80-100 cm-es magasságával, és vegye figyelembe, hogy minél nagyobb a távolságuk, annál vastagabb a táblák. Amikor a rönkök ki vannak téve, menjen a padlóba. Ehhez speciális hornyolt padlót használhatunk, de az ára meglehetősen magas. Annak érdekében, hogy megmentse, helyezze el a szokásos szélezett táblát, amelyet egy repülőgép dolgozott fel.

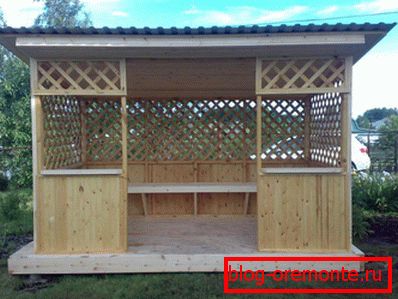

• Szerelje be a fűrészlap korlátját, és sarkokkal rögzítse a függőleges oszlopokhoz. Ha a projektrajz a nyílások egy részének bélését biztosítja, végezze el. A rácsos rácsok dekoratív bélése nagyon hatásosnak tűnik: megóvja és elhagyja a szabad tér érzetét.

A keret ezen összeállítása befejeződött, itt az ideje a tető építésének.

Tetőszerkezet

A tető, amely egy lejtőből áll - a pavilon a legegyszerűbb tetőszerkezet, amely azonban hatékonyan megvédi azokat alól a csapadéktól és kellemes árnyékot teremt. A dőlésszög kiszámításához speciális építési számológépet használhat. Kövesse a lépésenkénti utasításokat:

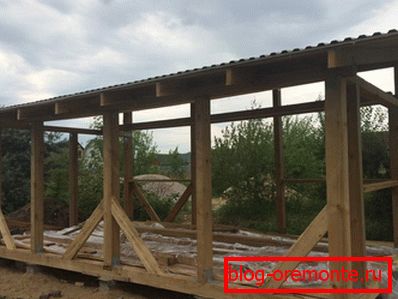

1. Először vágja le a szarufák lábát. Hosszúságuknak tartalmazniuk kell egy tartalékot két 40-50 cm-es túlnyúlásra. Vegyünk egy szarufát, emeljük fel és jelöljük ki a kivágásokat a keret felső keretéhez való rögzítéshez. Ez lesz a többi lábszár mintája, egy minta szerint készülnek.
2. Biztosítsa a hátsó és az elülső szarvakat körmökkel vagy fém sarkokkal a kárpit gerendákhoz, figyelembe véve a kívánt dőlésszöget. Közöttük húzza ki a horgászzsinórt vagy zsinórt, ez lesz az a szint, amellyel mérni és rögzíteni a fennmaradó rácsos lábakat.

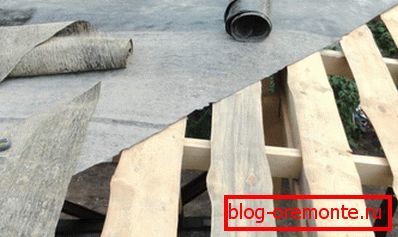

3. Húzza meg a tekercset vízszigetelő filmmel és vágja el a csíkokat. A tolózárakhoz húzózár nélkül rögzítse őket. A filmszalagokat 10-15 cm-rel átfedje egymáson, minél kisebb a tető dőlésszöge, annál szélesebb legyen az átfedés.



4. Állítsa be a szélezetlen tábla dobozát egy 20-30 cm-es pályán, ha tetőfedő anyagként ondulint használ, fémlemezre, kevésbé teszi a dobozt.
5. Indítsa el a tetőszerkezet beszerelését a gyártó ajánlása szerint. Használja a mellékelt hardvert. Figyelje meg a 10 cm-es lapok közötti átfedést is. Kérjük, vegye figyelembe, hogy a tető dőlésszöge határozza meg, hogy melyik anyagot tudja lefedni.



6. Rögzítse a széltáblákat egy gerendaház végeinél, lehúzható tetővel, felszerelve egy leeresztő rendszerrel.

A munka befejeződött! A házhoz csatolt kerítés a kerti telek vagy a magánház udvarának stílusos dekorációjává válik. És az a tény, hogy a saját kezével készült, okkal dicsekedhet a vendégek előtt!
