Egy törött tetőtéri tető a saját kezével - a készüléket és a

Ha szeretné maximalizálni a hasznos területet a házban, anélkül, hogy fantasztikus eszközökkel járna, feltétlenül figyelembe kellene vennie a tetőtéri projekteket. A fejlesztők tapasztalata azt sugallja, hogy ez a legjobb módja annak, hogy tervezzenek egy turistaosztályházat, mert egy négyzetméternyi lakótér többszörösen olcsóbb, mint kétszintes épületekben. Van egy tévhit, hogy a padlás csak a szezonális használatra alkalmas a meleg szezonban.

Azonban ez téves, mivel a jól szigetelt törött tetőtéri tető melegen tartja télen, hőmérséklete nem kevésbé kényelmes, mint az első emeleten lévő fűtött helyiségekben. Még további hőszigetelés nélkül is a tetőtér egyfajta "légpárna", amely fenntartja az optimális hőmérsékletet a házban.

A törött tetőtéri tetőtér technikailag összetett szerkezetnek számít, és tanácsot ad arra, hogy építészetet professzionális brigádra bízzon. Mindazonáltal a hagyományos kettős lejtésű tető példáját használva egy tetőfedő személy két kezelőszemély, asszisztens segítségével képes kezelni saját konstrukcióját. A legfontosabb az, hogy megértsük, hogy ez egy olyan folyamat, amely egy komoly megközelítést igényel, amely elgondolkodtatás nélkül kezdődik előzetes számítások nélkül.

Tervezési előnyök

Természetesen a padlás tetszőleges háromszög alakú tetőszerkezet kialakításával akár saját kezűleg is felszerelhető. De a lejtők meredeksége miatt, hogy megtanulják a mennyezetet, az ilyen tető magasságának nagyon nagynak kell lennie. Nem gazdaságos és nemkívánatos is, mivel a változatos dőlésszögű tető lehetővé teszi a rendelkezésre álló hely hatékonyabb kezelését. A homlokfelület felső része a plafonokat magasabbra teszi. Az építési szabályzat szerint, ha a padlóról a gerinccsuklóra való távolság kevesebb, mint 2,5-2,7 méter, a szoba nem tekinthető lakóhelynek, nem lehet manzárdnak nevezni, hanem csak egy padlás. A törött tető kialakítása a következő előnyökkel jár:

• Képes felszentelni a felső plafonokat.
• Magas védettség a csapadéktól, a széltől.
• Könnyű lehullás a lejtőkön.
• Segít a hő megőrzésében.
• A tető alatti terület racionális használata.

Építési szakaszok

Projekt létrehozása

A törött tetőtéri tető tervezetének kidolgozása a saját kezük felépítéséhez jobb, ha különböző vetületekkel ellátott rajzokat készít, amelyek részletesen megmutatják elemeinek helyét. A ház hossza és szélessége alapján meg kell határoznia a tetőtér méretét, valamint a tetőt. Mindenekelőtt a meredekség geometriája épül:

• Fontos feladat a gerinccsukló magasságának kiszámítása, mivel a jövőbeli mennyezetek magassága attól függ. Ne feledje, hogy a gerincről a mennyezetre kb. 1,5 m legyen.
• A következő lépés a mennyezet magasságának meghatározása. A kényelmes használathoz 2-2,2 méteres szintnél jobb.
• A lejtő felső részének lejtése. A rajz egy vonal a mennyezet, a gerinc kapcsolatot mindkét irányban egyenesen a kereszteződés ezzel a vonal. Egy szögmérő segítségével meghatározták a szögüket, értékük jobb, ha az ábrán azonnal rögzítjük. Általában ez a paraméter 20-30 fokos tartományban van.
• A lejtő alsó részének lejtése. A tető alsó szélein a rajzban a távolság (40-50 cm) hossza egyenlő. A felső lejtő végétől a pontig egyenes vonal. A szöget is megmérik egy szögmérő, általában 50-60 fokos.
• A tetőtér falai körvonalazódnak, lineáris méreteit és teljes területét meghatározzák.

Annak érdekében, hogy a projekt számításai helyesek legyenek, fontos pontosan elvégezni az elsődleges méréseket, valamint a skála betartását. A számítógépes programok egyszerűsíthetik a tervezést, amelyben elegendő megadni az épület méreteit és a kívánt típusú tetőt, automatikusan elvégzik a munkát. Ha nincs ilyen szoftverhez hozzáférni, akkor jobb, ha kész projekteket használ.

Rácsos rendszer kiszámítása

Szarufák - a törött tető tetőjének fő elemei, egyfajta gerince. Ezek hatalmas terhelésnek vannak kitéve, ezért különleges követelményeket rónak rájuk. A szarufák keresztmetszetének kiválasztása véletlenszerűen nem következik be, de a szerelési lépésnek megfelelően a támaszok, a szél és a hóterhelés közötti távolság. Ha az első három mutató könnyen meghatározható a kidolgozással, akkor az utóbbi kettő speciális pontosításra szorul.

• Oroszország területe 8 különböző hóterhelésű zónára oszlik. Minden egyes tető esetében ezt az értéket a lejtők szöge állítja be. Mivel a lejtők lejtése eltérő, két mutató számít, a felső és az alsó szarufáknak pedig egy másik szakasza lehet.
• A szélzónák is vannak, amely szintén 8 zónát tartalmaz. Az épület magasságát figyelembe vevő együttható segítségével a mutató táblázat értéke módosul.
• E két mutató értékeit összegezzük a teljes terhelés meghatározásához. A kerek számoknak nagynak kell lenniük ahhoz, hogy kis biztonsági szintet biztosítsanak. Ezek alapján a táblák szükséges részét referencia táblázatok határozzák meg.

Mount Maurlat

A törött gerendaház felszerelésének megkezdése egy mauerlat, egy 100x100 mm vagy 150x150 mm méretű tartós fűrész felszerelése. A külső oldalfal szélén van rögzítve. Fő feladata a tetőszerkezet súlyának eloszlása, áthelyezése az alapozásra, valamint a rámpák védelme a felborulás ellen. A Mauerlat-t a fal felső részére helyezzük az előre rögzített vízszigetelésre, amelyet kétszeres vagy több rétegből álló speciális rétegként hasított ruberoidként használnak.

A rögzítést fém csapokkal végezzük, beton betétre kell helyezni. Ha a tető rekonstrukciója a saját kezével történik, 15-17 cm-es mélységig a falhoz rögzítő csavarokkal van felszerelve, fából készült és rönkházaknál fából készült csapokat használnak. Kérjük, vegye figyelembe, hogy a telepítést flush módon végezzük.

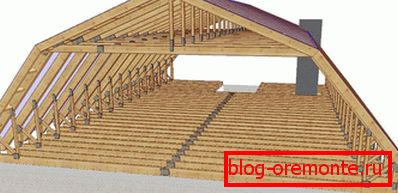

Építsen egy rácsos rendszert

Építsen egy rácsos rendszert ломаной мансардной крыши происходит в следующей очередности:

1. Padlóburkolatok a mauerlat tetején. Bizonyos esetekben a gerendák eltávolítását az épületen kívül gyakorolják. Ez az intézkedés lehetővé teszi a tetőtéri terület kiterjesztését, hogy jó kiterjedést biztosítson. Ebben az esetben a gerendák felülről kapcsolódnak a mauerlthez. Ha eltávolítás nélkül elhelyezik őket, a vízálló falra helyezik őket, és rögzítik a mauerlat belső szélén lévő sarkok segítségével.
2. Pontosan a mennyezeti gerenda közepén jelölje meg azt a pontot, amely felett a gerinccsukló található. Ettől az irányból távolodva egyenlő távolságot, a rackek ki vannak téve. Fel kell függeszteni őket, ezért ideiglenesen támasztják őket.
3. Az állványokat puffák ​​kapcsolják össze. Ezek a közvetlen erős rúdak, amelyek megbízható fém sarkokon rögzülnek. Ennek eredményeképpen kapjon egy "n" betű formáját.
4. Függesztett szarufák vannak felszerelve, a felső részük a rackhez csatlakozik, az alján egy tápegység vagy egy padlózár. A szarufa lábánál egy hornyot vágnak, a csomópontra helyezzük, majd fémrögzítővel felragasztjuk.
5. Lógó szarufák támasztékkal. Ezek szögletes alátéttartó lábaik, amelyek megakadályozzák a szarufák elhajlását, és a terhelés egy részét a rackre továbbítják.
6. A szivárgás közepén meg kell jegyezni a fejtámlák beépítési pontját, a gerinccsatlakozás függőleges felfüggesztését, a súlyát.
7. A csúszó szarufák telepítve vannak. Ezeket fém alátétekkel vagy csavarokkal kell összekötni.
8. A nagymama rögzíti a gerincet, megfeszül, hogy a puff súlya hordozza a törött tető gerincét.

A fenti elemek végrehajtása egy rácsos rácsot képez. A többi azonos módon 60-120 cm-es lépésekkel állítható be.

Vízszigetelés és tetőfedés

Ha egy törött tetőtéri tetőszerkezet önszerelése befejeződött, meg kell szervezni a vízszigetelést. Ehhez vízszigetelő film vagy membrán szükséges, amely rendszerint tekercs formájában készül.

• Az első filmszalagot a szarufák alsó részén helyezik el, és egy ellenrácskal rögzítik. A csíkok közötti átfedésnek legalább 10-15 cm-nek kell lennie.
• Ezután a szélezetlen tábla peremét közvetlenül a tetőszerkezet szélességének megfelelően kiszámított pályán állítjuk be. Ha egy tetőt helyeznek el, például ondulin vagy shinglas, akkor nedvességálló rétegeltlemezek folyamatos burkolását kell létrehozni.
• Ha a láda készen van, akkor a tetőfedő anyag lefektetéséhez folytathatja. Kezdje el az ereszkedéstől kezdve a gerinc padlóig, 10-15 cm-es átfedés esetén.
• Felülről a tetőlemezek csomópontja gerinclemezzel van lezárva.

A rögzítőelemeket az anyag típusától függően választják ki. A csempékhez horganyzott gumitömítő csavarokat használnak, amelyek a fonási folyamatban deformálódnak, oly módon, hogy vízzárják a lyukat.

A folyamat felgyorsítása érdekében csavarhúzót használhat. 100 mm hosszú Shinglas vagy ondulin fix szegek. A tetőfedő munkálatok befejezése után a tetőfedőtető burkolatai és felületei elkészültek.

Összefoglalva elmondhatjuk, hogy egy törött tetőtéri tető segít a ház saját területének kiterjesztésével. Saját kezével építheti, de különleges készségeket és költségeket igényel, amelyek kétségtelenül magukért fizetnek.
