Diy shed roof system - eszköz és ábrák

Oroszországban, ahol a hagyományos háromszög alakú toronyhoz erősen ragaszkodnak, a hajlított tetőt nem reprezentatívnak és lakóépületre alkalmatlannak tartják. De az épületek és a gazdasági épületek építésére nincs könnyebb és gazdaságosabb lehetőség. Ezért ha egy garázs, egy fürdőkád, egy fülke, egy autópálya építését tervezed, feltétlenül tanulmányozd a tető tetőszerkezetének szerkezetét, hogy saját kezűleg rögzítsd, a munkatársak bevonása nélkül.

Tervezési jellemzők

Az egysíkú szalag tetőrendszer a kettős lejtés egyszerűsített fele. Előnyei:

•  Alacsony tömeg. A szerkezet alacsony súlya lehetővé teszi, hogy a karcolásból vagy a tető újjáépítéséből álljon, anélkül, hogy megerősítést tenne az alapozásra. Ez egy nagy plusz, hiszen az alapítvány építésének költsége, akár saját kezűleg is, az egész épület költségének egyharmadát teszi ki.
• Az anyagok elérhetősége. Mivel a tetőrendszer főként fából áll, olyan olcsó anyagot gyűjtenek és értékesítenek mindenhol Közép-Oroszországban, így a bolttól a munkaterületig tartó távolság minimális. Az építés ára bármely költségvetés számára elfogadható.
• Egyszerű telepítés. Jellemzően a professzionális tetőfedők fizetése a tető építésének költségeinek 50% -a. Ezért ez az elrendezés egy elülső rácsos rendszerrel lehetővé teszi a költségek minimálisra csökkentését azzal, hogy megtagadja a harmadik fél munkavállalóinak bérletét, és a saját tetővel egy tetőtéri szarufát csatlakoztat.

A nyilvánvaló előnyök ellenére lehetetlen nem említeni az ilyen típusú tető hátrányait:

•  Alacsony energiahatékonyság. Annak a ténynek köszönhetően, hogy a természetes hõszigetelõ rétegként szolgáló hajlított tetõ légrése kisebb, mint a kettõs lejtõs tetõvel megegyezõ távolság, nem elegendõ a hõveszteség megakadályozása. A tető magas hővezető képességű anyagokból készül, így nyáron nagyon forró, télen hűlni, hőt vagy hideget átadni a tetőterekbe. Ennek a hiányosságnak a kiküszöbölése érdekében a helyiségek alaposabb szigetelését és szellőzését saját kezűleg kell megszervezni.
• A padlás felszerelésének képtelensége. Néhány lakástulajdonos számára egy padlás szükséges, de nehéz egy egyoldalú tető alatt felszerelni. De a lejtő felszínén kis lejtéssel kényelmesen helyezzük el a napelemeket, tartályokat a fűtővízhez, és még egy kis platformot is a pihenéshez és a napozáshoz.
• Hó-sodródás és hó-sodródás kialakulása. Ez a probléma a fő lakóépület szomszédságában lévő mezőgazdasági üzemek szempontjából fontos. A hó lecsúszik a ház tetőzetének meredekebb lejtőin, és a sekély garázsban megmarad. Ha azonban elvégzi a számításokat helyesen, válassza ki a megfelelő anyagot, ez a hátrány nem fogja aggódni a tulajdonosoktól.

Építési rácsrendszer

Egyszárnyú tetőrendszer не представляет из себя ничего сложного, особенно для тех, кому знакомо устройство двухскатной. Она состоит из тех же основных опорных элементов, которые демонстрирует схема:

1. Mauerlat. Az erős, masszív alapzat 150 mm-től 150 mm-es rúdtól. Mauerlat a falak felső részéhez van rögzítve, hogy a tető súlyát magára húzza, és átirányítja az alapzatra. Nem csak rönkökből és faanyagból készült házakba van beépítve, amelyekben a Mauerlata a napkollektor felső koronáját végzi. A fal felső szélén lévő tégla szerkezetekben vagy gázszilikát-illóolajban zsaluzat alakul ki, és beton esztrich van öntve.
2.  Rafter lábak. A szarufák sima, tartós, 50x150 mm vagy 100x150 mm keresztmetszetű fából készült rudak. A falakra támaszkodnak, a lejtők geometriáját alkotva. A két rácsos láb közötti lépcsőt 60-120 cm között kell kiválasztani, és figyelembe kell venni, hogy mind a túl ritka, mind a túl gyakori lépés nem kívánatos: ha a szarufa ésszerűtlenül nagy, a formatervezés túl nehéz, ha nem elég, akkor nem bírja meg a tetőszerkezet súlyát. a szarufák meghatározzák a mérnöki számítást.
3. Brace. Szintén további támogatásnak nevezik subrafter lábelemnek. Az állványtól szögben távozik, támogatja a szarufa középső részét, megakadályozva annak elhajlását. A támasztók is fából készültek, 50x150 mm-es keresztmetszetű lemezek.
4. Fogadás. Egy függőleges tartó, amely az egyik oldalon a támasztóoszlopon áll, míg a másik a szarufa lábát támogatja, áthelyezve súlyát az épület alapjára. Az állványok közötti távolságnak 1,2-1,5 m-nek kell lennie, a nagyobb távolság nem biztosít megfelelő támogatást.
5. Lefekvés Ugyanolyan anyagból készültek, mint a táplemez, ugyanazokat a funkciókat végzi, mint a különbség, amely a belső támasztó falakon van elhelyezve.
6. Real. Vízszintesen elhelyezett tábla, amely két oszlopot húz meg, hogy megakadályozza a terjedését.
7. Fillies. Használja, ha a rácsos lábak hosszúsága nem elegendő a tetőablak kialakításához. Ezek kisebb szakaszok, amelyek segítségével a szarufák kiterjednek. Az állványoktól a talajvégig tartó távolság legalább 40 cm legyen.

A tetőrendszerek típusai

A szerkezet elrendezésétől függően különféle típusú rácsos rendszerek használhatók egyoldalas tető beépítéséhez, amelyek leginkább megfelelnek a megadott feltételeknek:

•  Naslonnaya. A sajátosság abban rejlik, hogy a felfüggesztett szarufák csak olyan épületekben vannak felszerelve, amelyek belső csapágyazásúak. Fontos a téglák vagy tömbök megépítéséhez, de ha egy fadarab vagy rönkház egy belső falakkal van ellátva, akkor alkalmas rá. A túlnyúló rendszer további támasztóelemeket tartalmaz: állványok, szalagok, összehúzódások, hajlított betétek és támaszok. Minél nagyobb az egynyelvű tető területe és súlya, annál több segédalkatrész van. Így lehetséges, hogy blokkolja az építkezést, a falak közötti távolságot, amelynél több, mint 12 m, ha két ágyazótámasz van benne.



• Csúszott. Használt csúszó szarufák a rönkök és rönkházak építésében. A tapasztalt építők azt mondják, hogy a faépületek az első 5-6 év után zsugorodnak, a működés első évében legfeljebb a magasságának 15% -át veszítik el. Ezért ha egy merev tartóval ellátott tetőt szerel be, akkor a tető lángol, és idővel át kell újulnia. Az alsó csúszó szarufáknak azonban a csúszka típusának rögzítői vannak, ezért amikor egy rönkház leül, a tető nem deformálódik, hanem be van állítva.

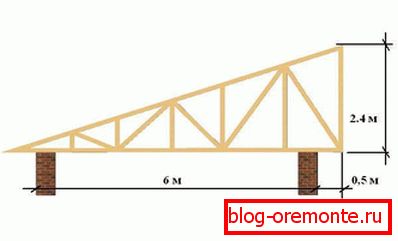

• Lógó. Ez a tetőrendszer nem támaszkodik belső válaszfalakra, csak külső falakat használnak. Leggyakrabban egy ilyen építmény esetében egy épületszerkezet ugyanolyan magasságú falakkal van kialakítva. Annak érdekében, hogy a meredekség lejtése egy faállvány segítségével történjen. Rafter rácsok - olyan eszköz, amely állványból, szűkületből, szarufákból és szükség esetén támaszokból áll, amelyeket a talajon gyűjtenek össze. Úgy néz ki, mint egy jobb háromszög, amelyben a hypotenuse a szarufák, a kis láb a lábszár, és a nagy a belélegzés. A rácsok felszereléséhez ideiglenes padlózatot építenek fel a padlóra, amely képes a munkás súlyának és a rácsnak a támogatására. Megfelelő, ha a falak közötti távolság nem haladja meg a 4,5 métert.

Tervezési lehetőségek

Annak érdekében, hogy megértsük, mely elemek legyenek a tetőszerkezet szarufa rendszere, mi legyen a köztük lévő lépés, meg kell mérni az épület hosszát és szélességét, meg kell határoznia a falak közötti távolságot. Ha Dina létesítmények:

• 4, 5 méter és kevesebb. Ha a partíciók közötti távolság kicsi, kiválaszthatja a legegyszerűbb opciót, amely határozottan rögzített Mauerlat és szarufa lábakból áll. A telepítés nem okoz jelentős nehézségeket, kézzel készíthető. Ezt a módszert kis méretű melléképületekben használják: garázsok, faházak, utcai WC-k.
• 4,5-6 m. Ha a távolság meghaladja a javasolt értékeket, hatméteres szarufák, amelyeknek nincs belső támaszuk, a saját súlyuk alá süllyednek. Ezért a rácsos rendszert erősíteni kell a padlóra szerelt padlón nyugvó támaszokkal.
• Legfeljebb 12 m. Ha a tető hossza meghaladja a 12 métert, szereljen be legalább egy olyan állványt, amelyen a támaszok nyugszanak. A szarufák és állványok közötti lépés nem haladhatja meg a 1,2-1,5 mt.
• Max. 16 m. A szerkezeteknél a falak közötti távolság, amely meghaladja a 16 mt, legalább két, többirányú támasztékkal rögzített állványt kell felszerelni. Ezt a szarufátort rendkívül ritkán használják, alkalmas nagy állományok tárolására az állatok vagy raktárak megőrzésére.

Nyilvánvaló, hogy minél nagyobb az épület, annál összetettebb a rácsos rendszer, amit igényel, annál kisebb a szarufák közötti lépés. Mivel a fűrészáru szabványos hosszúsága 6 méter, a szélességük meghaladja a 4,5-et, az összetett rácsos lábak előállítása 50 cm átfedéssel összekapcsolt egy vagy két deszkából áll.

Tervezési projekt

Így a hajlított tető háromszög alakú, és a hosszúságok közül néhány ismeretes, a többi pedig trigonometrikus képletekkel számolható ki, amelyeket mindenki az iskolából ismer. Tegyük fel, hogy a hypotenuse egy rácsos láb, amit Lc-nek nevezünk. Ezután a szegmens Lbc a láb, a fal magassága a padlóról a gerincre. Ezért Lcd a ház szélessége, A a lejtés dőlésszöge (kiválasztott vagy számított). Most minden attól függ, hogy melyik pártokat tudjuk:

• Ha a ház szélessége és a fal magassága a mennyezetről a gerincre van állítva, akkor kiszámítjuk a lejtési szöget a számológép segítségével: tgA = Lbc / Lcd;
• Ha a lejtési szög és a szerkezet szélessége ismert, akkor kiszámítjuk a falemelés magasságát: Lbc = tgA * Lcd;
• Amikor meghatározzuk az épület szélességét és a lejtések dőlésszögét, a szarufa hosszát kiszámíthatjuk: Lc = Lcd / cosA.

A számítások elvégzése után egy olyan sémát vontunk le, amelyre a kapott méretek kerülnek alkalmazásra. Az egyszerűsített rajz tükrözi a rácsok közötti lépést is.

Építsen egy rácsos rendszert

Mivel a munkamenet függ a rácsos rendszer típusától, elemezzük, hogyan építsünk egy egyoldalas tetőt egy 4,5 m-es szélességű garázshoz.

1. Miután a felépített oszlopfalakat, amelyeknek derékszögű háromszög alakú vége van, a válaszfalak, amelyeken a lejtő pihentetik, vízzáróak a tápcsatorna behelyezése előtt. Ebből a célból a ruberoid két vagy három alkalommal hajtogatott, vagy egy különleges film.
2. A falon van egy megerősített öv: zsalu telepítése, megerősítés telepítése, és viszkózus beton öntése. Előkészített lyukak a Mauerlat rögzítéséhez. A tartólemez rögzítése előtt tűzzel szemben bioprotektív készítményt alkalmaznak. Csatlakoztassa a mauerlat horgonycsavarokat.



3. Ezután előkészítse a szarufákat. A megvásárolt táblákat saját kezével fűrészelik, figyelembe véve azt a tényt, hogy a szarufák mindkét oldalán 40-50 cm-es tetőfelülettel rendelkeznek. Egy szarufa felemelkedik, és jelölje meg a csatlakozó helyét a táplap alatt. A fennmaradó lábak ennek a mintának megfelelően készülnek.
4. A hátsó és az elülső szarufákat saját kezűleg állították fel, és közöttük húzódtak a halászhorgony, amelyen a fennmaradó szarufák fel vannak szerelve és kiegyenlítve. Optimális, ha a köztük levő lépés 50-80 cm.



5. Ezt követi a réteges, szilárd vagy rácsos eszköz. A tömör puha fajtájú tetőfedéshez és rétegelt lemezből készült. A rács nem szélezett deszkákból áll, amelyek merőlegesek a szarufákra, amelyeket fémlemezekhez és profilozott fémlemezekhez használnak. A betételemek közötti távolság a tetőfedő anyag súlyától függ.
