A tetőfedők képzelőereje nem ismer határokat, és a különböző épületek tetőformáinak sokfélesége soha nem tapad. Sok különböző típusú tetők, a csípő még mindig a legmegbízhatóbb - egyfajta rács chetyrehskatnoy. Ez a típus bonyolultabb, mint a kettős lejtés, mivel a négy sarkot sokkal nehezebb koordinálni egymással. A csípőtető megvalósításához türelmesnek kell lenni és követnie kell ajánlásainkat. A legfontosabb dolog ebben a munkában a pontos jelölés és a helyes számítás.

Térbeli struktúrák típusai

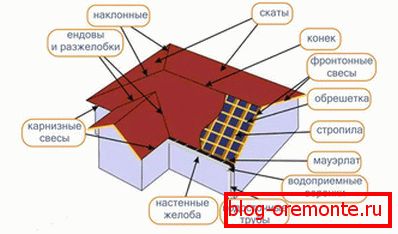

Meg fogjuk érteni a tetőfedés meglévő formáit, eszközt és a leggyakoribb fajtákat. Nagyon fontos, hogy világos képet kapjon a közelgő tetővezetés minden részletéről.

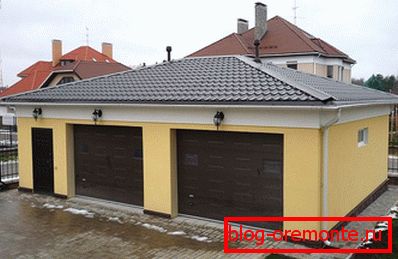

klasszikus

A négyszögletes tető, oldalán - trapéz, a végekből - háromszögek. Oldalsó háromszögletű lejtők - csípő, így a nevezett típusú tető. A fő előny a funkcionalitás, a magas megbízhatóság, a vonzó és az eredeti megjelenés. Vannak hátrányai is - magas költségek, konstruktív és technológiai komplexitás (relatív).

poluvalmovaya

A fő különbség a klasszikus - a csípő csonka formája. Ezt a bevonat geometriát nagy teljesítmény és érdekes megjelenés jellemzi. Az egyik legdrágább, technikailag és szerkezetileg összetett tetőfedés.

Şatrovaja

Egy nagyon népszerű típusú csípőtető a négyzetekhez. A fő különbség az, hogy mind a négy lejtő háromszög alakú és egy ponton konvergál. A vízszintes gerinc gerenda helyett a gerinccsomót a lejtők által alkotott piramis tetején helyezik el. Az egyenlő oldalú poligonok alakjaira is alkalmazható.

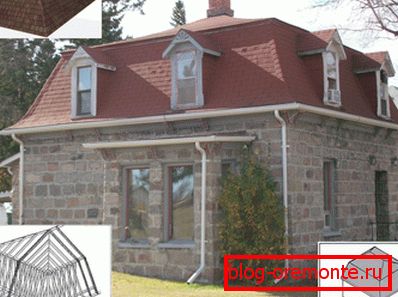

sokszög

Ez a tető legvonzóbb változata. A jellemző különbség az, hogy minden rész különböző méretű és alakú. A hátrányok megegyeznek a félig edzett - nagyon bonyolult tervezési és gyártási technológiával, és még más drágákkal összehasonlítva is - a megvalósítás magas költségei.

Most a klasszikus csípőtető gyártásának technológiai, mérési és tervezési készleteivel foglalkozunk. Megértve a tervezési módszerek és a jelölési módszerek alapelveit, könnyen kiszámíthatja az ilyen tetőszerkezetek bármely elemét.

Mérés és jelölés "lefelé"

A leírt tetőfedési módszert követve minden mérést a szarufa alsó szélén kell végrehajtani. Ez a kis trükk segít gyorsabban elvégezni a munkát. Az alsó él megjelölésekor pontosan meg kell mérni a vágás kezdőpontját. Ez a megközelítés csökkenti a munkafázisok számát és csökkenti a hibák elkövetésének valószínűségét.

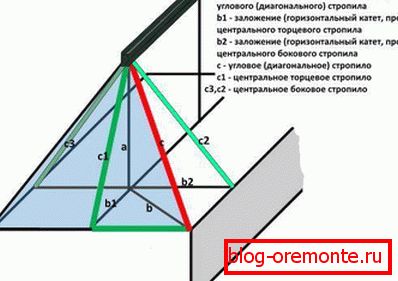

Выполнить расчеты нетрудно, если предположить, что само szarufa (как гипотенуза) и его проекции на горизонтальную и вертикальную плоскости, образуют прямоугольный треугольник (см. рис.), в котором:

• megállapításáról - van b, B 1, b2, vízszintes vetület (vízszintes láb, a hypotenuse vetítése vízszintes síkban);
• az emelkedés- van a, függőleges vetület (függőleges láb, a gerinc magassága, a hypotenuse vetítése a függőleges síkon);
• szarufa (szögletes, központi derék, középső oldal) c, c1, c2, 3. szám, Átfogója.

Minden méretű számítást a Pitagorai tétel segítségével lehet elvégezni.

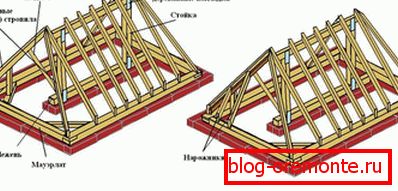

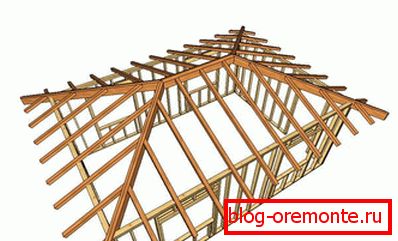

Az építmény leírása

1. A közbülső szarufák kisebb szelíd lejtéssel rendelkeznek, szemben a szögben (átlósan).
2. A rövid (csípő) szarufák a sarkhoz csatlakoznak, nem a gerincrúd.
3. A szarufák és a gerinc gerendák ugyanabból a szakaszból származó fűrészáruból készülnek.
4. Három középső szarufát (c1, c2, 3. szám, lásd az ábrát) a gerincgerenda végeire támasztják és csatlakoznak, és központi (oldalsó és vége).

Mérő rúd

Tanulmányozzák a tető jövőjét, figyelembe véve a szerkezeti elemek összekapcsolását. A következő lépés - a mérővas gyártása. Ehhez egy 5 cm-es rétegelt lemezből álló csíkot használhatunk, az így elkészített mérőmintát a felső falburkolat felett helyezik el, hogy megjelölje a középső oldal és a zárószárnyakat, a peremeket, a falvastagságot stb.

Figyelj! A központi szarufák nyúlványainak (felülnézete) metszéspontja (3 darab, c1, c2, 3. szám, lásd a 2. ábrát) az épület sarkán lévő tetőformájú vetületi négyzetek keresztirányú és hosszanti szegmenseivel. Ezzel szemben a sarokszárnyak építése átlósan osztja ezeket a négyzeteket. Egyenletes háromszögeknek kell lenniük.

Koefficiens táblázat

A csípőtető felépítésének másik fontos segítője a szalag és a hossza közötti különbségek táblázata, a lejtő különböző lejtői számára. A hosszúságot úgy számítjuk ki, hogy a vízszintes láb értékét megszorozzuk az együtthatók egyikével (középső vagy jobb oszlop). Az asztal nyomtatható és hordozható a zsebében, mert gyakran meg kell néznie.

Lehetséges a helyzet, ha a jelenleg felépített tetőkeret értékei nem szerepelnek a táblázatban. Ezután használhatja a Pythagorean tétel kiszámításához.

Figyelj! A számításokat többféle módon is elvégezheti. De minden esetben a szarufák hosszát a vízszintes láb hossza mentén kell kiszámítani.

Необходимо измерить megállapításáról стропила с помощью мерной рейки. Затем выбрать по таблице коэффициент (вторая или третья колонки), соответствующий уклону ската (первая колонка), и перемножить его на измеренную величину:

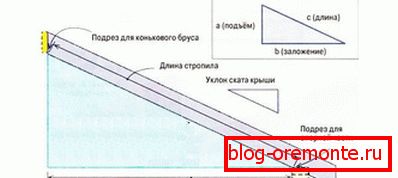

1. Ha a meredekség meredeksége nem egész szám, akkor használja a Pythagorean tételt. A vízszintes láb mérőórával mért értékét meg kell szorozni a tető lejtőjének meredeksége formájában. Az eredmény egy emelés hossza (függőleges láb). A pitagorai tétel szerint a szarufák hossza a következőképpen határozható meg: a²+ b²= c² Amennyiben

• és - emelkedés;
• b - alapítvány;
• c a hossza.

Использование трехмерного изображения при выполнении разметки менее информативно и явно, чем двухмерное. Воспользовавшись двухмерным чертежом, можно заметить, что именно megállapításáról углового стропила является гипотенузой равнобедренного треугольника (в проекции на плоскость, вид сверху).

A szögletes szalag enyhébb meredekséggel rendelkezik, mint az egyik köztes, valamint egy hosszabb vetítés és alátámasztva a tartóelem számára. A szögletes szarufák hosszát a vetületének egy együtthatóval vagy a pitagorai tétel segítségével számítja ki:

1. Meghatározzuk a helyzetet a felső pánton. Mérjük meg a távolságot a legközelebbi középső közbenső szalagtól. Az alapítvány számítását a pitagorai tétel alapján végezzük.
2. Számítsd ki a sarokszárnyak hosszát a tényleges faktoros termék által.
3. Számítsd ki a szögletes szalag túlfutását. Megoldunk egy háromszöget, amelyben a szarufák (szögletes és közbülsõ) túllépése vízszintes vetületei a hipotenuzát és a lábat képviselik. Számoljuk ki a sarokszárny túlnyúlását az asztalon.

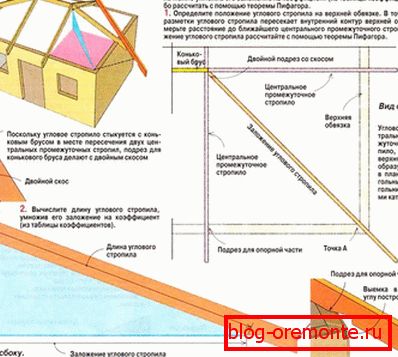

Угловое szarufa и его разметка на верхней обвязке

1. A rövid szarufák megjelölését és annak meghatározását határozzuk meg.
2. A rövid szarufák hosszát kiszámítjuk az alapzat terméke és a köztes szarufák koefficiense alapján. A közbenső szarufák és a szarufák túlnyúlása hasonlóan el van vágva.

Összeszerelés

1. Sokkal praktikusabb a mérőpálca használata a rulett helyett.
2. Legfelső trim. Jelölje fel a középvonalat és mérje fel a gerincrúd vastagságát. Jelölje meg az elhelyezés sorát a középső központi szarufák első számából.
3. A mérőpálca egyik végét és a közbenső központi kerf elhelyezését összekötjük. A sínvonal másik végén az oldalfal belső kontúrjára kerül. A tető túlnyúlása és a fal külső kontúrvonalának vonala szintén átkerül a mérő sínre.
4. Mérő rúd переносится на боковую стену для определения размещения второго из числа промежуточных центральных стропил. Также на мерную рейку переносится megállapításáról стропила от внутреннего угла верхней обвязки.
5. Ezeket a lépéseket meg kell ismételni a többi sarkon, hogy megtalálják a gerinc gerendáját és a középső közbenső szarufákat.

Ezen anyag alapján a csípőtető építése egy komplex folyamatból egyszerűvé válik. A megtakarítások, amelyeket a tetőfedő fizetésére fordítottak, meg lesznek mentve. A tető beépítésének részletesebb tanulmányozásához megtekintheti a videót az interneten. Nagyszerű segítők is fotók lehetnek.

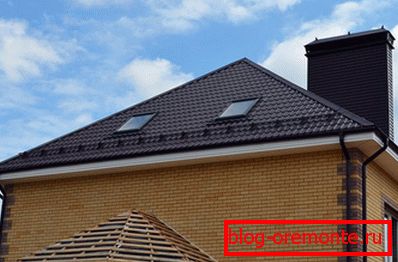

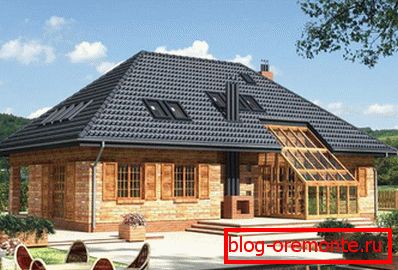

fénykép
