A lejtős lejtős lejtős tető, amelynek dőlésszöge a felső és az alsó részen változik, a magánépítés egyik legnépszerűbb tetőfedésének számít. Annak ellenére, hogy a technikai bonyolultsága az ilyen típusú konstrukció, nem csak a divatos házak építésére, hanem a hétköznapi házak építésére is használják. Ebben a cikkben megtudhatod, milyen a lejtős tető rácsos rendszere, hogyan történik a számítás, milyen előnyökkel jár, és a telepítési jellemzőket is.

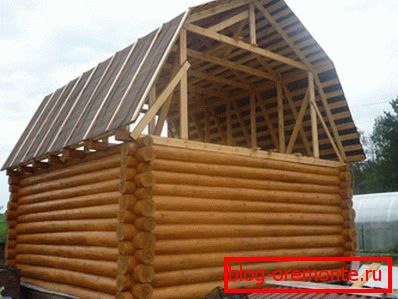

A klasszikus értelemben egy törött tető egy kétszögű ötszögű tető, amelynek lejtői geometriáját úgy módosították, hogy a felső rész 20-30 fokos szöget zárjon be, az alsó rész pedig 50-60 fok. Az őse hagyományos háromszög alakú tetővé vált, amelyet úgy alakítottak át, hogy hatékonyabban használják a tetőteret, a lakóhelyi berendezéseket vagy a dolgok tárolására szolgáló helyeket. Először az építők meglehetősen szeszélyesek voltak, majd az építészek, akik észrevették az alkalmazás hatékonyságát, egyre több projektet kezdtek létrehozni ilyen típusú tetővel.

Előnyök és tervezési jellemzők

Számos oka van annak, hogy a ház projektjében egy törött tető tartozik, leggyakrabban az érdemekből származnak:

• Ez lehetővé teszi, hogy hatékonyan eldobja a helyet a tető alatt. Fel lehet szerelni egy teljes értékű nappaliban, meglehetősen magas mennyezetű, természetes fényt, amely használható irodai, hálószoba, óvoda.
• Javítja a szerkezet megjelenését, így látványosabbá teszi. A modern tetőfedő anyagok használata esetén még a legegyszerűbb törött tető is hozzájárul a szerkezet megjelenéséhez, így a design exkluzív és költséges.
• A tágas erkély szervesen illeszkedik egy ilyen tetővel ellátott házhoz, amelynek köszönhetően az ilyen projektek különösen népszerűek az ügyfelek körében.
• A szél és a légköri csapadék ellen védelmet nyújt. A lejtők úgy vannak megtervezve, hogy a hó ne maradjon rajta, de szabadon csúszik.

Leggyakrabban a fejlesztők egy olyan tetőszerkezethez folyamodnak, ahol a lejtőn lejtős pályák vannak elhelyezve, ahol a ház padlását lakhatják. Ez valójában egy időigényes, a legoptimálisabb megoldás, nem a saját jellemzői nélkül:

• Nagy költségek A kialakításhoz ez a design nagy mennyiségű jó minőségű anyagot igényel, így sokkal több lesz, mint egy egyszerű kettős pályán.
• Műszaki komplexitás, ami azt jelenti, hogy a magas szintű ácsmunka készséggel rendelkező szakemberek képesek összeállítani. Az építés megkezdéséhez bonyolult számításra és egy illetékes rajzra van szükség. Emellett a minimális létszám - három ember, egy kisebb összetételű brigád nem érvényes.
• Lehetséges hőveszteség a fűtési szezon alatt, ami nagyobb fűtési, gáz- vagy villamosenergia-fogyasztást eredményez.
• A speciális tetőtéri ablakok magas költsége.

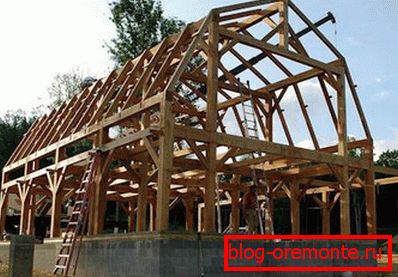

Sling rendszer

A törött tető szarvasrendszere a keret összes támogató elemének összessége, amelynek számát és szakaszát a számítás határozza meg. Mivel az ilyen tetőnek összetett geometriája van, sok részből áll, annál masszívabb, annál nehezebb, annál több elem van, ezért erősebbnek kell lenniük.

Vizuálisan a tartók rendszere két részre osztható: a felső, egy egyenlő háromszög alakú és az alsó - egy trapéz alakú, amelynek alján egy nagyobb oldal van. A szakembereknek javasoljuk, hogy a lógó és a réselt szarufákat kombinálják, hogy a design megbízhatóbbá váljon.

Íme, hogy néz ki:

1. Felső hevederek. Tartós, megbízható, lapos lapokból állnak, amelyek nem rendelkeznek 50x150 mm vagy 100x150 mm méretű csomókkal. Szögben vannak felszerelve, amely meghatározza a számítást, egyik végén a gerincen, a másik a tartószerkezetben. A szarufák terhelésnek vannak kitéve az elhajláson, a felszakadáson, amely meghatározza az eljáró erők kiszámítását. A beépítési lépés 60 és 120 cm közötti, a rögzítés merev típusú.



2. Szigorítása. A vízszintes meghúzási gerenda téglalap alakú rúdból készült. Segít a teherhordó teherbírásnak, amely a rácspár között húzódik. Minél nagyobb a puff, annál vastagabbnak kell lennie. És ez szolgálja a tetőtéri mennyezet keretét.



3. Nagymama. Függőleges felfüggesztés összekapcsolása a gerinc és a puff között, súly átvitelével, minimálisra csökkentve az eltérítést. Ahhoz, hogy a nagymama a bár és a speciális lógó felszerelés szükséges.
4. Csikóhal. A két szarufák találkozóhelye, amelyet egy gerincpadlóval meg lehet erősíteni, és amelyet szintén sávként használnak.
5. Állványok. A függőleges támasztékokat, amelyeket a szarufák felső vége és az alsó támaszok támasztanak alá, alátámasztják a padlózatokon. A legtöbb állvány téglalap alakú fából készült, ennek az elemnek a hosszát fel kell becsülni a mennyezet magasságának plusz 20-30 cm-re, a 2-2,5 m-es mennyezetet kényelmesnek kell tekinteni.



6. Lógó szarufák. A rúd elvén alapulnak az átfedő gerendákhoz rögzítve, és a felső pihenést a belélegzéssel szemben. A korhadarabok deszktáblákból is készülnek, de hajlítás nélkül vannak kitéve. A szarufák hosszának elegendőnek kell lennie ahhoz, hogy kényelmes kinyúlást hozzon létre, és a falból legalább 40-50 cm-re húzódjon el. Ha a lábak nem elég hosszúak, akkor a perem kompenzálódik.



7. A támaszok. A függesztő szarufák szögében elhelyezett támasztó elemek, a támaszok feladata a szarufák elhajlásának eloltása, a padlórúd súlyának egy része átadása.
8. Átfedés sugár. Az alapja a későbbi szexuális átfedés a tetőtér, fa.
9. Mauerlat. 100x100 mm vagy 150x150 mm-es tartós négyszög, amelyet a tető alján helyeznek el, hogy egyenletesen elosztsa a súlyt a tartófalak mentén annak érdekében, hogy megakadályozza a szarufáknak a szélgörbék között történő billentését.

Anyag kiválasztása és előkészítése

Ahogy tudod, a lejtős tető rácsos rendszerének fő anyaga a fa. És ez sajnos éghető, nem nedvességálló, rothadó anyag. Ezek a tulajdonságok természetesen olyan hátrányok, amelyeket könnyen el lehet távolítani a tűzgátló, antiszeptikus, nedvességálló impregnálás után. A faanyag hatékony kezelésére számos rétegben szükség van. A gyártó ajánlásainak megfelelően előállított szükséges fertőtlenítő mennyiség kiszámítása.

Használjon jó minőségű anyagot tűlevelűekből, csomó nélkül. Ha még mindig ott vannak, tiszta, különleges eszközzel kezeljék. A nem polírozott fát előre csiszolták, a kéreget el kell távolítani.

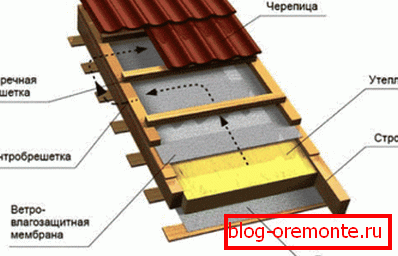

Tetőfedő anyagként fém tetőfedő, hullámlemez, pala, ondulin, shinglas használják. Mivel maga az építkezés masszív, a szakértők azt tanácsolják, hogy a könnyebb anyagokat előnyben részesítsék annak érdekében, hogy ne túlzottan túlterheljék a tetőrendszert. Ebben az esetben a súly a meghatározó tényező. A láda szilárd vagy rácsos típusú, nem szélezett tábla vagy nedvességálló rétegelt lemezből készül. Szigetelésként ásványgyapotot használnak basalt alapon vagy hab formájában. A dekoratív burkolat egy mellékvágányból, tömbházból vagy bélésből hajtható végre.

A szerkesztés árnyalatai

Meg kell kezdeni a tetőszerkezetet azáltal, hogy elvégzi a terhelés kiszámítását, amely alá kerül. Ehhez hozzá kell adni a tetőfedő anyag mindegyik anyagának súlyát, amely megtalálható a referenciakönyvekben. Ezután meghatározzák az eső hótakaró átmeneti terhelését. Ha ezeket a mutatókat kombinálják, akkor ez egy olyan mutatónak felel meg, mint a teljes terhelés, amely kb. 40-50 kg / m2 körüli. Ezeknek a paramétereknek megfelelően meg kell határozni, hogy a szarufendszer milyen távolságban legyen, a keretelemek keresztmetszete. Az ilyen számításoktól való megmentéshez egy speciális számítási program áll rendelkezésre, amely az interneten használható. Ezután rajzot készítünk, amely tükrözi a számított dimenziók összes elemének helyét.

További intézkedések a törött tető tényleges beszerelésére vonatkoznak:

• Az összes szükséges anyag beszerzése. Jobb, ha kisebb árréssel vásárolja meg őket, nehogy egy olyan helyzetben legyen, amikor valami hiányzik.

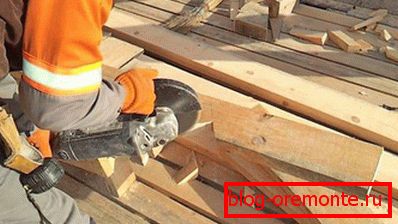

• Minden fa elemet a minta szerint méretre vágunk. A leggyorsabb módja egy csiszológép vagy körfűrész.



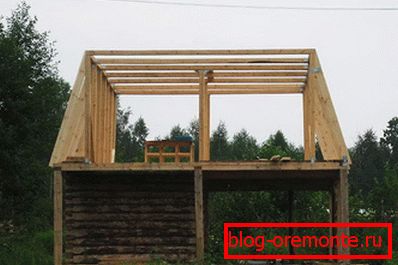

• Az alsó szarufák, támaszok, állványok a földön össze vannak kötve, és az úgynevezett gazdaságot alkotják.



• A kész mezőgazdasági üzemek felfelé haladnak a tetejére a telepítéshez.

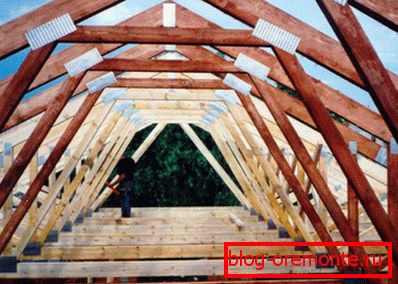

• A rácsokat puffák ​​kötik össze, a felső támasztószárnyakat lefektetik.



• A láda létrejött, a fűtés fel van szerelve, a tetőfedő anyagot helyezték el.
• A gallyak, a túlnyúlások a kiválasztott anyaggal vannak bevonva, ablaknyílások vannak felszerelve.

Ha a számítás helyesen történik, akkor a törött tetõ rácsos rendszere szilárd, megbízható építmény egy tetõtetõ tetõ számára, amely több mint egy évtizede tart, az állapot rendszeres figyelemmel kísérése mellett.
