Barkácsoló szarufa tető rendszer - eszköz és telepítés

A technológiának megfelelően kialakított és összeszerelt tető a gátat akadályozza a hideg levegő és a nedvesség belépésének megakadályozására. Külsőleg, szabad szemmel, csak a szerkezet egy kis részét látjuk - a tetőburkolat. De a tetőszerkezet, amely a legfontosabb komponens, elvégzi az alapvető támogató funkciókat, és feltételezi a szél- és hóterhelés hatásait.

Annak érdekében, hogy működésképtelenné ne váljon deformálódva, helyesen számítani kell elemeinek keresztmetszetét, és meg kell határozni a köztük lévő távolságot, figyelembe véve a tetőfedő anyag súlyát, a lejtést és az éghajlati viszonyokat. Ebben a cikkben megmondjuk, hogy mi a szarufa rendszer a ház pódium tető, miből áll, hogyan tervezték és össze a saját kezét.

Mi a rácsos rendszer?

A ház pódium tetőjének szarufarendszere egymáshoz kapcsolódó tartóelemek rendszere, amelyek együtt alkotják a szerkezet kereteit. Fából vagy fémből készült, a terhelés kiszámításával összhangban, amely hatással lesz rájuk a működés során. A tető tetőszerkezete a következő funkciókat látja el:

1. A tető lejtőinek a szükséges lejtést biztosítja. A lejtős tető egyenlő oldalú téglalap alakjának hagyományos formáját a szarufa keret rögzíti, amely a tető és a gerinc alapja között meredek. A szögletes felület lehetővé teszi a hó és a víz szabad mozgását a rámpától.
2. Elosztja a terhet a tetőfedő súlyán. A tetőszerkezet súlya, figyelembe véve a hóterhelést, akár 500 kg / m2 is lehet, ezért a kettős lejtésű tető nagy terhelésnek kitett, különösen téli időszakban. A pecsapatető szalagjai egyenletesen osztoznak a rájuk fekvő súlyon, majd átviszik a terhelést a tartófalakra és a ház alapjaira.
3. A hőszigetelés és a tetőfedő anyagok rögzítésének alapja. A tető tetőszerkezete egyfajta vázszerkezetként szolgál, amely körül a "test" épül. Hőszigetelést kell felszerelni a szarufák között, és a tetőcsomagolás a dobozon van rögzítve, amely megvédi a nedvesség behatolását.

Kérjük, vegye figyelembe, hogy a lejtős tető rácsos rendszerének kialakítása meglehetősen bonyolult a tervezéshez és szereléshez, különösen akkor, ha a mester nem rendelkezik tapasztalattal. Végül is, annak érdekében, hogy képes legyen ellenállni az intenzív terhelésnek, a szarufák és a szarufák lépcsőjének helyes kiszámítása érdekében figyelembe kell venni a lejtők lejtését és hosszát, a használt tetőfedő anyagot, valamint rajzot kell készíteni, amelyre fel kell szerelni.

típusok

A Rafter rendszerek számos tényezőben különböznek egymástól, összetételük fából vagy téglából álló ház elrendezésétől, a tetőfedő teljes tömegétől, a keretből készült anyagtól és a tetőfedés típusától függ. A kialakítás fontos jellemzője a teherbíró képességük, amely meghatározza, hogy mekkora tömege ellenállhat deformáció nélkül. A jellegzetes jellemzők különböztetik meg a következő típusú tetőrendszereket:

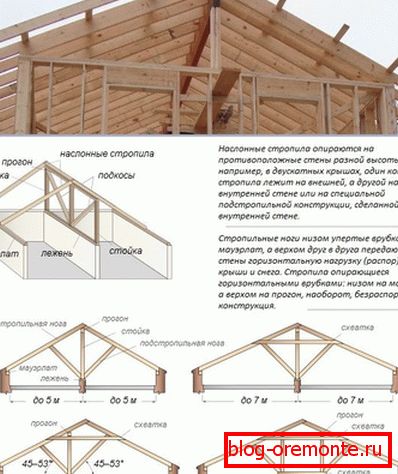

• Naslonnaâ. Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат. Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны.Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса. Rafter lábak наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Naslonnaâ стропильная система позволяет перекрывать дома шириной до 14 метров.

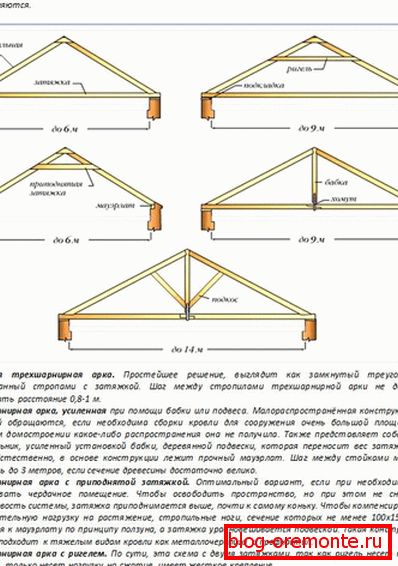

• akasztás. A függesztett rácsrendszert különböztették meg attól a ténytől, hogy a szarufákat csak a külső teherhordó falra szerelt erő-vasgerenda alsó vége támogatja. A szalag lábak felső vége nem támaszkodik semmire, hanem a levegőben lóg, mert ez kétfajta terhelést jelent: hajlítás és hajlítás. Az ilyen elemek elrendezésének a burkolóterhelése a külső falakon annyira nagy, hogy számos csavarral és nyakkal kompenzálható, amelyeknek köszönhetően a szarufák össze vannak kötve. A függesztett szarufákkal ellátott pódium tetőszerkezet háromszög alakú rácsokból áll, amelyek merev alakja nem terhelt . Úgy gondolják, hogy a függő szarufák szerelési sémájának összetettsége sokkal magasabb. A kettős lejtésű tető rácsos rendszerét nehézség nélkül összeállítják saját kezével, ha helyesen számolják ki a szarufák lépését, vagyis a szarufák közötti távolságot és a szelvény méretét.

Fontos! A csúszó tetőkeret egy másik típusú keret, amelyet megkülönbözteti az a tény, hogy a rácsos lábak nem a merev rögzítéssel vannak felszerelve, hanem mobil támasztékkal. A csúszó rögzítés lehetővé teszi a tető számára, hogy megváltoztassa a méreteket a faház zsugorodása során a tartalék tartományon belül.

struktúra

Az ilyen típusú tetőszerkezet kettős tetőjének eszköze segéd- és tartóelem-készlet. Egyenletesen osztják el a tetőszerkezet súlyát, és kompenzálják a közöttük lévő feltörő és hajlító terheléseket.

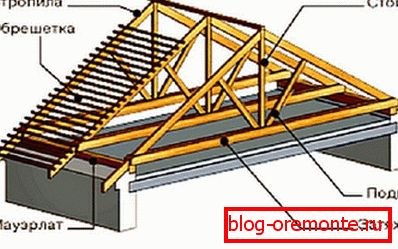

A szarufák szelvényét, hosszát és lépéseit a mérnöki számítás alapján kell meghatározni, figyelembe véve a tetőszerkezet súlyát, az építési területen az éghajlati viszonyokat és a szerkezet lejtését. A kettős árnyékolású tető vázszerkezetének szerkezete általában a következő elemekből áll:

1. Mawérlat. Mauerlat fából készült, a ház külső falaira, melyeket tetőfedő rámpák támasztanak alá. Ez segít enyhíteni a nyomást a tartószerkezeteken és egyenletesen elosztani a terhet a tetőszerkezet súlyán. 150x150 mm vagy 200x200 mm keresztmetszetű tartós faanyagból készült, és a falak felső részét horgony csavarokkal vagy hosszú fémcsapokkal rögzíti.
2. aggófű. Ez a tápegység analógja, csak a belső teherhordó falakra van szerelve, és rajta függőleges ellenállóképességet kell biztosítani a gerincburkolat felszereléséhez.
3. Rafter lábak. Ez a kifejezés a keret elemeit jelöli, amelyek 150-40 mm keresztmetszetű lemezekből készülnek, és a tető alapjaira merőlegesen vannak elrendezve, a lejtés dőlésszöge. A szarufák közötti távolság meghatározása, hossza és vastagsága számítással kerül meghatározásra, figyelembe véve azt a teljes terhelést, amelyre az üzemeltetés alatt állnak.
4. toke. A meghúzást gerendáknak nevezik, amelyek vízszintesen vannak elhelyezve, és összekötik egymás mellé egy rácspár lábát annak érdekében, hogy csökkentsék a szerkezet külső falainak törési terhelését. A csavar egy puffer, amelyet a szerkezet nagyon gerincének kell lennie.
5. Gyomorfekély. A fiókot egy függőleges sávnak nevezik, amelyet egy, a gerincpántot támogató rönkre állítanak be. Az oszlopok közötti távolság egyszerű meghatározása egyszerű, mivel megismétli a szarufa lépést.
6. Podkosы. A középső vagy alsó résznél a szalag lábaknak megfelelő diagonálisan elhelyezett támaszok, amelyek megakadályozzák a hajlásukat, úgy nevezik fogazottaknak.

Kérjük, vegye figyelembe, hogy a rácsos rendszer elemeinek helyes elrendezésének módja csak az ideiglenes és állandó terhelést számítja ki, amelyre a működés során kerül sor. A tetőszerkezet teljes súlyának kiszámítása segít a szarufák közötti megfelelő távolság meghatározásában, a hosszuk és a kívánt vastagság kiszámításához.

számítás

A kettős lejtős tető tetőszerkezetének kiszámítása azon a tényen alapul, hogy az elülső dimenzióban egyenlő oldalú háromszög alakú, amelynek oldala egyszerű trigonometrikus képletekkel egyszerűen kiszámítható. Ezek az egyszerű számítások segítenek meghatározni a szalagok közötti optimális távolságot, vastagságukat és hosszukat. A tervezési számítás a következő sorrendben történik:

• Határozza meg a tető kialakítását és lejtését. A tetőszerkezet típusát és elfogultságát számos módon lehet választani. Ez a paraméter függ a kiválasztott tetőfedő anyag éghajlati körülményeitől és működési jellemzőitől.
• Határozza meg a szerkezet teljes terhelését. Ehhez adjon állandó terheléseket (a tetőszerkezet súlyát, a keret súlyát, a hőszigetelést és a padlót) átmeneti terheléssel (hóterhelés, szélterhelés), szorozzon ki egy korrekciós tényezővel a lejtők lejtéseinek figyelembe vételével, majd add hozzá 10-15% -ot ehhez a számhoz a keretnek volt némi biztonsági tartalma.

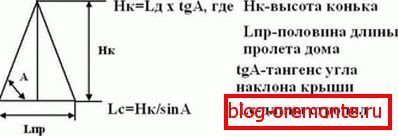

• Számítsa ki a rácsos lábak hosszát. Ehhez használja a Pythagorean tételt, mert a tetőcsík egy egyenlő oldalú háromszög. Kiderül, hogy a rácsos láb hossza négyzet egyenlő a vérmagasság négyzetének összegével és az alapítvány fele hossza. A szarufák hosszának kiszámításával kiszámíthatja a gerinc magasságát.

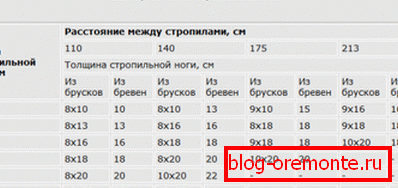

• Határozza meg az elemek keresztmetszetét. Az elemek optimális keresztmetszetét a táblák szerint kell választani a szarufák hosszának és a köztük lévő távolságnak megfelelően. Minél több ilyen mutató van, annál vastagabb a szarufa.

Ne feledje, hogy mielőtt kiszámolná a szarufákat a tetőn, el kell döntenie az alapvető tervezési paraméterekről. Különösen meg kell ismerni pontosan a gerinc magasságát és a tető lejtését, valamint a lefedendő helyiség méretét. A tető elemeinek kiszámításának eredménye a rácsos rendszer részletes ábrája, amely tükrözi azok méreteit és a köztük lévő szöget.

Összeszerelési technológia

A tetõkeret beszerelése elõtt szükséges az elemek paramétereinek kiszámítása a szerkezeten lévõ teljes terhelés kiszámítása alapján, valamint az eredményeket tükröző részletes rajz létrehozása.

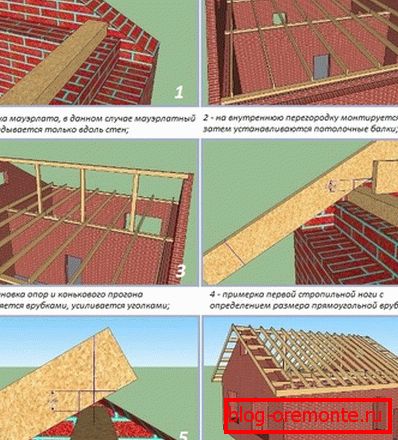

Miután a csontvázat megelőzően sokkal könnyebb a rácsos tetőrendszer magas színvonalú felszerelése. A szerkezet összeállításának technológiája a következő sorrendet jelenti:

1. Először is, a külső falak felső övén, amelyen a lejtők támaszkodnak, helyezze el a mauerlátot, és a belső válaszfalakra, ha a rendszer nejlon, akkor felhelyezik a fedélzetet. Ezeket az elemeket horgony csavarokkal vagy csapokkal kell rögzíteni.
2. Ezután végezze el a rögzítő szarufákat. Ezeket a mauerlethez rögzítik, és egy fém bélés segítségével egymáshoz kapcsolják. Emlékeztetni kell arra, hogy a szarufákban a főgerenda alatt részegek, és nem fordítva. Először is, a széleket a szélén helyezik el annak érdekében, hogy beállítsák azt a szintet, amely mentén a fennmaradó párok igazodnak.
3. A szarufák felszerelése után olyan kiegészítő segédeszközöket kell elhelyezni, amelyek támogatják őket - támaszok, húzások, harcok. A csavar biztonságosabb rögzítéséhez a vége a gerenda vastagságának felénél fogantyúval van kialakítva, és a szarufát a szarufákhoz fekteti, és több helyre rögzíti körmökkel.
4. A szarufa lábain tegyük fel a targonca, amely rögzített tetőfedő anyag. A betét anyaga és pályája a tetőszerkezet jellemzői és a tető lejtése alapján kerül kiválasztásra.

Ne feledje, hogy egy jól kialakított és jól összeszerelt rácsos rendszer garantálja a kettős lejtésű tető tartósságát, megbízhatóságát és tartósságát. Ezért ne hagyja figyelmen kívül a professzionális tetőfedők és a tervezők segítségét az otthonuk tetőszerkezetének elkészítéséhez.
