A tető függő szarufái - szerkezetek, eszközök és alkatrészek

A tető a lakóház, kereskedelmi vagy ipari épület legösszetettebb szerkezeti eleme, amelyet nem lehet pontos számítás és részletes tervezés nélkül építeni. A készülék egy vízszigetelő bevonatból és egy keretből áll, amely felelős a tető alakjának, teherbírásának és megbízhatóságának. A tetőszerkezeteknek két típusa van, amelyek különböznek az összetétel összetételétől és az összekötő elemek módjától - lógó és nejlonos. Ebben a cikkben meg fogjuk mondani, hogy milyen függő szarufák vannak, valamint hogy ez a konstruktív megoldás hogyan építés alatt áll.

Függvények szarufák

A szarufa keret olyan tartóelemek halmaza, amelyek a tető alakjának, geometriájának, lejtésének és nagy teherbírásának biztosításáért felelősek. A lógó rácsrendszer jellemzője, hogy olyan szerkezetekbe épül, amelyek nem rendelkeznek belső csapágyazással. Az ilyen keret vázszerkezetének kialakítása a szarufák által alkotott egyenlő oldalú háromszög és a szigorítás, ezért rendkívül ellenálló a külső hatásokkal szemben. A rácsos keret célja:

1. A tető lejtésének kialakulása. A tetőnek lejtőn kell lennie ahhoz, hogy hatékonyan lehessen nedvességet lecsapolni a csapadék alatt, hogy a hóesetet eldobja, hogy elkerülje a keret túlterhelését.
2. Tetőtömegeloszlás. A tetőszerkezet sokat mér, különösen a hóesés során jelentkező további terhelés figyelembevételével. A szarufák egyenletesen elosztják a bevonat súlyát a csapágyfalak között.
3. Tetőfedő anyag rögzítése. A vízszigetelő bevonat a csuklós keret kereszteződéséhez van kötve, amely elosztja a terhelést és a bevonat merev alakú.

Vegyük úgy, hogy a függő szarufák a keret stabilabb struktúrájaként tekinthetők, mivel eszközük segít csökkenteni azt a szakadási terhelést, amelyből a haditengerészeti rendszerek csomópontjai szenvednek.

Device naslonnyh rendszerek

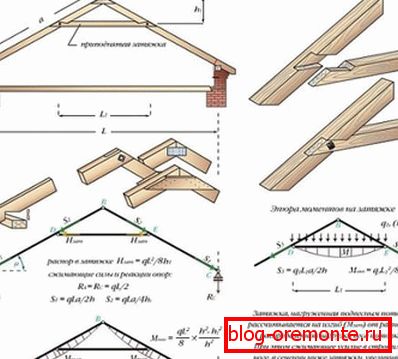

A függesztett rácsos rendszer kialakítása azt jelenti, hogy az átfedő szerkezetben nincsenek belső tőkeáttámogatások. Ebben az esetben a szarufáknak teljes lábuk van a mauerlat rögzítési pontján, és a láb másik végével egyszerűen egymáshoz tapadnak csúszássáv használata nélkül. A lógó típusú rácsos egy egyenlő háromszög, amelynek alapja egyenlő a homlokzat szélességével. A következő elemekből áll:

• Mauerlat. Ez a 100x100 mm vagy 150x150 mm keresztmetszetű, egészséges keményfa tartós, lapos faanyagot a teherhordó falak utolsó rétegének felső felületére helyezzük, ahol a szarufák lógnak rájuk. Ez az eszköz elosztja a szarufák súlyát, és átadja a terhelést az alapzatnak.
• Rafter lábak. Ezek a függőleges elemek, amelyek a tető lejtői síkját alkotják, amelyek egyenes, 50x150 mm vagy 100x150 mm-es deszkákból állnak. Párban vannak elhelyezve 60-120 cm-es lépésekben, attól függően, hogy a bevonat milyen súlyú és méretű.
• Szigorítása. A meghúzást a keret vízszintes elemének nevezik, amely a szalag lábainak alsó végét húzza meg, és kompenzálja a terhelés terhelését, befolyásolja a tető fő csomópontjait.
• Rigel. A Rigel egy felső puff, amely a szarufákat húzza rövid távolságra a korcsolyától. Mivel ezen a területen a terhelés nagyobb a terhelésnél, egy vastagabb szakaszból áll.
• Nagymama. A nagymama a lógó rácsos keret lógó elemének nevezte, amely a gerinc alatt a puffad központi részét támogatja, megakadályozva a külső falak befogadását.
• Brace. A támasztékokat vízszintes támasztékoknak nevezzük, amelyek támogatják a szarufák lábát a felső vagy a középső részben, megakadályozva a hosszú elemek elhajlását.

Figyelj! Nagyon gyakran a lógó rácsos rendszer nem tartalmaz tápegységet, mivel funkcióját sikeresen elvégzi egy alacsony pozíciójú szűkítés. A tapasztalt kézművesek úgy vélik, hogy a keret ennek az elemnek a megtervezése semmilyen módon nem veszíti el erejét vagy megbízhatóságát.

faj

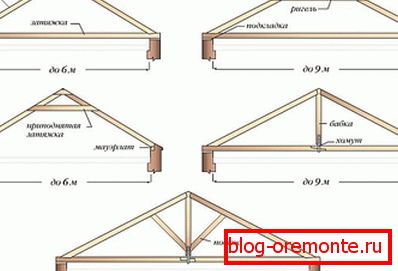

A függesztett rácsos rendszer eszköze nagymértékben függ az átfedő szerkezet alakjától és méretétől. Minél nagyobb a ház területe, annál nagyobb az építménynek olyan további elemei, amelyek növelik a keret teherbírását. A legegyszerűbb rács egy szálas lábak és puffok által alkotott egyenlő háromszög. De minél hosszabb a szarufák, annál több támogatásra van szükség ahhoz, hogy kompenzálhassák a saját súlya alá eső eltéréseket. A következő típusú lógó rácsos rendszerek vannak:

1. Egyszerű háromoszlopos ív, háromszög alakú. Ez a minta a legegyszerűbb rácsos rács a függő típusú, amely áll rácsos lábak és puff. Ez egy zárt háromszög, amelynek alapja csak feszültség alatt működik, és az oldalak - a hajlításon. Így lehetséges 6 méteres szélességű blokkokat lezárni.
2. Három háromszögletű, háromszög alakú, szuszpenziós felfüggesztésű orsó. Ha az átfedéses szerkezet szélessége meghaladja a 6 métert, akkor problémás a tömör szeleptányér gyártása. Az ilyen hosszúságú faelem a saját súlya alá süllyed, ezért két különálló részből áll, és a fejléc segítségével felfüggesztik a korcsolyáról.
3. Háromszoros ív, emelt emelkedéssel. A függesztõ rácsos rendszer ezen változata akkor használható, ha a tetõ tetõtípusú. Ezzel egyidejűleg a szeletet a szarufák felső részéhez kösse a gerinccsatlakozáshoz közelebb. Minél magasabb, annál nagyobb a szakítószilárdsága. A tetőtér beépítésénél a felemelt feszültség mennyezetként működik.
4. Három háromszögletű háromszög alakú csavar. Ennél a kiviteli alaknál a csúszka alakú mozgatható tartóelemet, amely a tápcsatlakozóhoz van csatlakoztatva, rögzített helyzetben van. Ezért a csavar, amely rögzíti a szarufák párját a felső részen, nem nyomás alatt, hanem összenyomás alatt van.

Fontos! Ha a szarufák hossza meghaladja a 4-4,5 métert, akkor 50x150 mm-es vagy 100x150 mm-es szelvény vastagsággal jelentkeznek jelentős terhelés a saját súlyuk hatására. Ennek a feszültségnek a kompenzálására a szarufák felső vagy középső részében egy támaszték támasztja meg a támasztékot.

A tartók típusai

A tető, melynek keretét fából készítik, hőtágulásnak vetik alá, és kissé megváltoztatja méretét a páratartalomtól függően. Annak érdekében, hogy ezek a legkisebb változások ne okozzanak deformációt, használjon speciális rendszert az építőelemek rögzítéséhez. A függesztett szarufák kétféle rögzítővel rendelkeznek:

• Mobile. A mobil berendezéseket speciális eszközöknek nevezik - fémből készült csúszkák. Ezek segítségével a szarufa lábak csatlakoznak a táplaphoz, aminek következtében kissé elmozdulhatnak, ha az elemek mérete megváltozik a páratartalom ingadozásával. Ezek az eszközök megakadályozzák a tetőkeret deformálódását, lehetővé téve a "lélegzést".
• Kemény. A rácsos keretelemek merev rögzítése szögek, önmetsző csavarok vagy fém burkolatok segítségével történik. Ez a módszer megbízható rögzítést biztosít, de nem kompenzálja a hőtágulást és a fa méretének változását a páratartalom ingadozásával.

A tapasztalt kézművesek azt állítják, hogy tilos a mauerlate lyukakat vágni a szarufák rögzítésére, mivel ez sérti a faanyag integritását és csökkenti erejét. Mozgó rögzítés esetén a lábak csúszkákkal vannak összekötve, és merev rögzítés esetén a mélyedések levágása a táplap alatt történik, majd körmökkel szegezve.

Kiválasztási kritériumok

A felfüggesztett szarufák bonyolultabbnak tekinthetők egy rácsos keret kialakításában és beépítésében. Ez a vékony rendszer gondos számítást igényel, figyelembe véve az összes terhelést és erőt, amely belülről és kívülről érinti. A tető megbízhatóvá tétele érdekében a választás a következő tényezők szerint történik:

1. Klimatikus feltételek. Annak megítéléséhez, hogy a szél és a hó terhelése hogyan befolyásolja a szarufákat, meg kell határoznia azt a régiót, ahol az építkezés folyamatban van.
2. Befejező tetőfedés. A vázszerkezet választása a kívánt tetőfedő anyagtól függ, mivel a változat optimális lejtési szöggel rendelkezik, és az elemek közötti ajánlott távolság a bevonat súlyának és méretének megfelelően.
3. A tető típusa. A tető lehet egy meredekség, kettős lejtésű, csípő, félig csípő vagy csípő, a szerkezet alakjától és méretétől függően.

Fontos! A felfüggesztett tetőcsomagtartók nehéz és nagy méretűek, így csak olyan szerkezeteket lehet felemelni, amelyeket már daruval szereltek fel a tetőre. Leggyakrabban a keretet közvetlenül a magasságban szerelik össze, ami bonyolítja a tetőfedő munkát.
