A rácsos rendszer önmaga beszerelése - hogyan kell helyesen

A tetőszerkezet összetett technológiai folyamat, amely magában foglalja a keret kialakítását, összeszerelését, a tetőszerkezet felfektetését és a kiegészítő elemek beszerelését. Bár nem könnyű a tetőszerkezeteket megfelelően felépíteni, a tetőszerkezet költségeinek csökkentése érdekében, ha alapvető építési készségei és eszközei vannak, megteheti magának. Ebben a cikkben részletes leírást adunk a magánháznak tető tetőszerkezetének telepítéséhez szükséges intézkedések sorrendjéről.

Rafter keret és funkciói

A tető tetőszerkezete olyan fa elemekből áll, amelyek egyfajta "csontváz" -ot képeznek a szerkezetnek, amely támogatja a tetőfedő lejtőket, így biztosítva a szükséges alakot. Kívánt esetben a tetőrendszer kézzel is elkészíthető, a legfontosabb az, hogy megfelelően kiszámolják a terheléseket és meghatározzák a szerkezet összetételét. A tetõkeret funkciói:

1. Támassza a tetőfedő rámpákat. A laza lábak a tető lejtőinek felszínét olyan lejtőn hagyják fel, amely szükséges ahhoz, hogy az olvadék vagy az esővíz hatékonyan eltávolítható legyen, és a hó tömege önmagában is.
2. Tetőtömegeloszlás. A megfelelően kialakított vázszerkezet egyenletesen osztja a tetőfedő súlyát a csapágyfalakra és a szerkezet alapjaira, megakadályozva a támasztékok deformálódását és süllyedését.
3. A tetőfedő anyag rögzítésének helye. Azok, akik legalább egyszer saját kezüket blokkolták a tetőn, tudják, hogy a keret doboza alapul szolgál a vízszigetelő bevonat rögzítéséhez.

Figyelj! A szarufák fából vagy horganyzott fémből készülnek, az anyag megválasztása a tetőfedés költségétől, az élettartamtól és a tető teherbírásától függ. A tapasztalt kézművesek úgy vélik: ha a lejtő hossza nem haladja meg a 6 métert, akkor sokkal ésszerűbb, hogy ezeket az elemeket fából készítsék.

Projekt létrehozása

Mielőtt a saját kezűleg magánház tetőre készítené a szarufákat, meg kell teremteni egy olyan szerkezet kialakítását, amely figyelembe veszi az építési folyamatban lévő éghajlati viszonyokat, a padlás használatát, valamint a tetőfedés típusát. Mindezeket a tényezőket figyelembe veszik a tető vázát érintő terhelések kiszámításánál. A szükséges teherbírás és a tetőprojekt létrehozása érdekében meg kell határozni:

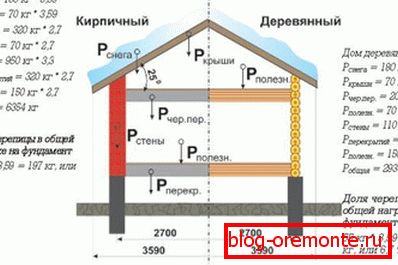

• A szarufák összesített terhelése. Ebből a célból az állandó terhelések (a tetőszerkezet súlya, a szigetelés, a tetőszerkezet és a vízszigetelés) átmeneti terheléssel (hó, szél és elemi terhelések) vannak összegezve. A tetőfedő teljes tömege a hőszigetelésnél legfeljebb 700 kg lehet.
• A gerinc tető magassága. Ez a mutató a lejtők kívánt lejtése és az átfedő szerkezet szélessége alapján számítható. A gerinc magassága is hatással van a padlás használatára: ha egy lakó padlással rendelkezik, akkor a gerincnek legalább 250 cm-re kell lennie a padlóról.

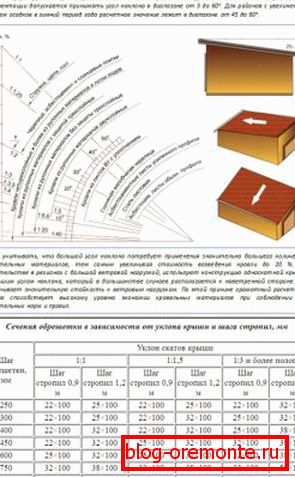

• Lejtős rámpák. A tető lejtői meredekségének szöge a gerincmagasság és a tető alsó felének hányadosa. Ez a tényező függ az építési területen az éghajlati viszonyoktól, valamint a tetőfedő anyag jellemzőitől.

Fontos! A teljes terhelés kiszámításának eredménye, a gerinc magassága és a lejtők lejtése egy jól megtervezett, részletes vázlat a vázszerkezetről, amely megkönnyíti a szerkezet elkészítését saját kezével, valamint csökkenti a hibák kockázatát.

Anyag kiválasztása és előkészítése

Ahhoz, hogy erős és tartós rácsos vázakat készítsen a magánház tetőjére, használjon tömörfa vagy fém profilokat. A végtermék végső költsége, súlya, élettartama és hordképessége függ az anyag választékától. A tapasztalt kézművesek ajánlják a fa kiválasztását saját kezükbe. A szarufák hosszú ideig szolgáltak, meg kell vizsgálni a faanyag megfelelőségét a szabványnak megfelelően:

1. A fűrészáruk nedvességtartalma a szarufáknak a saját kezével történő előállításához nem haladhatja meg a 19-21% -ot. A nedves faanyag a szárítás folyamán repedéshez vezethet, mert a deformációk és torzulások a tetőben vannak.
2. A fa egészséges állapotban kell lennie. Ez azt jelenti, hogy világos színűnek kell lennie, amely a fajtára jellemző, nincs rothadó zacskó, a penész, a barnulás vagy a kártevők nyoma.
3. A szarufák gyártásához javasoljuk, hogy egyenes, sík lapokat válasszon nagyszámú csomó nélkül, mivel csökkentik a támasztók szilárdságát.

Vegye figyelembe, hogy a fa vázszerkezet hosszú ideig szolgálta, mielőtt saját kezűleg összeszereli a szerkezetet, az összetevőket mélyen behatolva fertőtlenítik, és a tűzoltók számának csökkentése érdekében a tűzgátló készítményt impregnálják.

Könyvjelző füzet

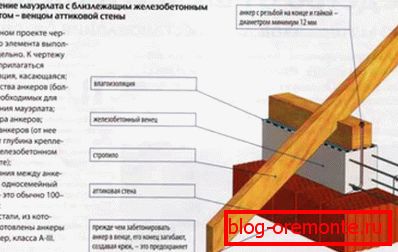

Az alacsony emeletes ház rácsos rendszerének telepítése a mauerlat könyvjelzőjével kezdődik. Ez a kifejezés a tartószerkezetre vonatkozik, amely a teherhordó falak felső oszlopára van felszerelve, ahol a tető lejtőn nyugszik. Az építés során használt sávok száma mindig egybeesik a korcsolyák számával. A Mauerlat vastag, 10-15 cm vastagságú fából készült rúdból készül, melynek keretszerkezetét az alábbi szabályok szerint kell elvégezni:

• A Mauerlat csak akkor van felszerelve, ha a ház doboza tégla, beton, gázszilikát, habblokkból készül. A faépületeknél a Mauerlate szerepét a felső koronet korona játssza, szilárdan rögzítve fém konzolokkal vagy tűkkel.
• Bizonyos típusú falra szerelhető rácsrendszerek nem biztosítják a tápegység felhelyezését, mivel ezek nem okoznak terhelést a szerkezet falain.
• A ház falai és a mauerlat között mindig szilárd vízszigetelést kell biztosítani a kondenzáció lecsökkentésének vagy a fa rothadásának megakadályozása érdekében. Ebből a célból aszfaltot, tetőfeltétet vagy tetőfeltételt érez.
• A mauerlate-ben a szarufák alatt nem szabad kötődni, mivel minden integritás megsértése csökkenti a gerenda erejét.
• A fénynyaláb rögzítése a ház falába beágyazott csapok vagy hosszú horgonyrúd segítségével történik.

Ne felejtsük el, hogy a telepítés előtt tanácsos a fertőtlenítőszereket mély behatolással kezelni, hogy megakadályozzák a fa rothadását, és a tűzgátló anyagot is impregnálják, hogy megvédjék a tetőkeretet a tüzetől.

Összeszerelési technológia

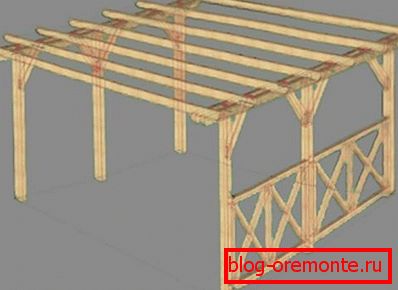

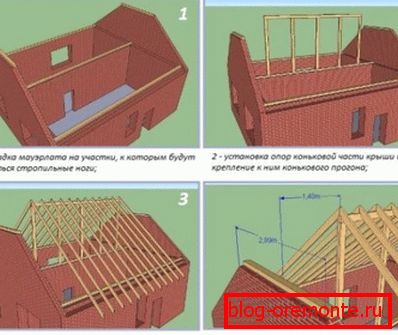

A tetőszerkezet bonyolultsága és összeszerelési sorrendje elsősorban a szarufák tervezésétől és típusától függ. Maga a telepítéshez jobb, ha egyszerűbb kettős lejtésű struktúrákat választasz. Ha a ház belsejében teherhordó falak vannak elhelyezve, akkor egy overlay rácsos rendszer használható. A keret több szakaszban van összeállítva:

1. Könyvjelző Mowerlata és hazugság. Ebben a szakaszban fontos, hogy a tartócsíkokat szilárdan rögzítse a csapágyfalak mentén fém csapokkal vagy horgonyokkal.
2. 1.2-1.5 méteres szögű függőleges állványokat kell a padlóra szerelni a belső teherhordó falra. Hogy függő helyzetben vannak, ideiglenes kellékeket hoznak létre.
3. A tetején a rack verem gerinc gerenda. Összekötődik a függőleges támasztékkal, és alapja a szarufák felszerelésének.
4. Szerelje fel a rácsos lábakat. A mauerlethez csatolt szalag egyik vége, a másik pedig a gerincpadlón.
5. A szarufákra merőlegesen merőleges a doboz, amelyre a tetőburkolat le van fektetve.

Ne felejtsd el, hogy csak a doboz teljesen összezsugorodva fékházat lehet megakadályozni saját kezével A tető geometriájának megváltoztatásához kompenzálja a mobil méretét a ház méretéhez igazítva.
