A hullámkarton tető- és tetőszerkezete - diagram és utasítás

Az utóbbi időben egyre inkább használják a profilozott acéllemezeket a tetőfedéshez, sikeresen felváltották a horganyzott fém padlóburkolatokat, és megnyerte az építők és lakástulajdonosok bizalmát. A fedélzetet alacsony tetőtéri lakóépületek és ipari építmények építéséhez használják. Ez az anyag híres nagy teherbírásáról, korrózióállóságáról és hőmérsékletváltozásairól, valamint megfizethető árról. Azonban a professzionális lap fő előnye az egyszerűség és a könnyű telepítés, amely lehetővé teszi, hogy a tetővel saját kezűleg csináljon. A hullámlemez tetőszerkezetének saját tulajdonságai vannak, anélkül, hogy tudatában lehetetlen minőségi eredmény elérése. Ebben a cikkben leírjuk, hogy mit fedezünk a tetőfedő süteményekről, valamint arról, hogyan helyezzük és rögzítjük.

Az anyag jellemzői

A profilozott padlóburkolat modern, a hideghengerlésű acéllemezből készült tetőszerkezet. A bevonat gyártási technológiája magában foglalja az acéllemezek bevonását cink ötvözetből és polimer vagy festékrétegből, amely növeli a termékek korrózióállóságát és ütésállóságát. Festés után, az acéllemezek a gépbe, amely speciális trapéz alakú trapéz vagy téglalap alakú profilt présel. A szakmai lap előnyei:

• Könnyű. A tetőszerkezetű acélból készült négyzetméteres tetőszerkezet súlya 8-17 kg, ami 2-3-szor kevesebb, mint a kerámia vagy az azbesztcement palánta súlya. A könnyűsúly csökkenti az alapozás terhét, így a tető szalagkeretére megtakarítható.
• Korrózióállóság. "Krónikus betegség" a fém tetőfedés rozsda. De a cink és a polimer vagy a festék bevonat védi az acélt, amelyből a profilozott padló vízzel érintkezik, ezáltal növelve ezzel az anyag korrózióálló tulajdonságait.
• Hosszú élettartam. A professzionális lap tetőszerkezetének élettartama a minőségtől, az ártól és az anyag technológiájának való megfeleléstől függően 25-50 év, ami jelentősen felülmúlja a tetőfedő anyag, az ondulin és a palacsinta működését.
• Nagy színválaszték. A polimer és a festékbevonat bármilyen színárnyalatú bevonatot készít. A gyártók által kínált színpaletta több száz elemet tartalmaz, köztük a fémes sorozat.

Figyelj! A hullám vastagsága 0,45-1 mm, a munkadarab vastagságától és polimer vagy festékrétegtől függ. A lapok 646-1200 mm szélesek. Minél kisebb a lap szélessége, annál nagyobb az anyag profilja, és ennek következtében annál nagyobb a teherbírás.

Hullámos tető tető tető

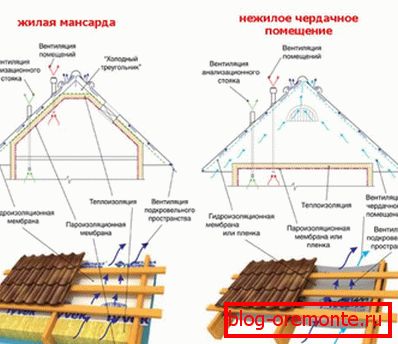

A hideg tető a tetőszerkezet, amely nem tartalmazza a lejtők hőszigetelését, mert a padlás nem fűtött. Ez a technológia hagyományosnak tekinthető, nagyon hatásos, mivel a tetőteret a tető és a rácsos keret szellőztetéséhez szükséges légrésként szolgálják. A hidegtípus tetőjét általában gazdasági, ipari és szezonálisan használt szerkezetek felépítésében használják. A tetőfedő rendszer ebben az esetben a következő elemekből áll:

1. Rafter lábak. A hidegtípusú tetőfedők profilozott lapból készülnek 50x150 mm-es vagy fémlemezből. A rácsos lábak közötti maximális lépés 100 cm.
2. Vízszigetelő anyag. A szalag lábak tetején átfedő sávokkal ellátott építési tűzővel a vízszigetelés rögzített, filmek, diffúz membránok vagy szokványos tetőfedő anyagokként. A vízszigetelő anyagot enyhén lazán helyezik el, hogy megakadályozzák a szakadást.
3. Kontrobreshetka. Kontrobreshetka 2-3 cm vastagságú fadarabokból készült, mely a szalag lábakon szegélyezett a vízszigetelés tetején. Ezenkívül rögzíti a vízszigetelő anyagot, és szellőzőrést biztosít a műszer és a professzionális padló között.

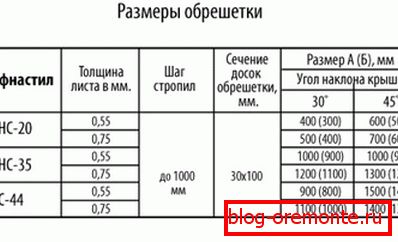

4. Lécezés. A rekesz 40x100 mm-es táblákból vagy 40x40 mm-es rúdból készül. Alkalmazott rács és szilárd beépítési rendszer. Minél nagyobb a szakmai lap teherbírása, annál ritkábban lehet lépést tenni az elemek között.

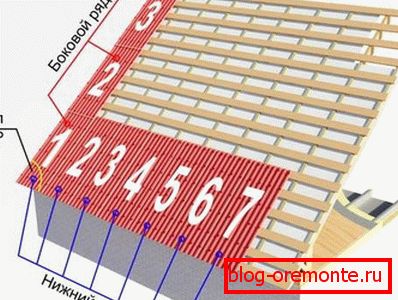

5. Tetőfedő anyag. A hullámosított acéllemezeket a dobozon kell elhelyezni, amelyek vízszintes és függőleges irányban átfedik egymást, hogy hermetikus bevonatot hozzanak létre, és tetőcsavarokkal vannak rögzítve.

Fontos! A hullámosított padlóburkolatból készült tetőszerkezetre vonatkozó szerelési utasításokat megkülönböztetik az a tény, hogy a szarufák között hőszigetelő anyagot, például ásványgyapotot helyeznek el, és a szarufa aljához egy páraelzáró membránt rögzítenek. Ezen kívül, mint egy bélés vízszigetelés meleg tetőfedő nem használja tetőszerkezet, mivel nem engedi gőz.

Ajánlott meredekség

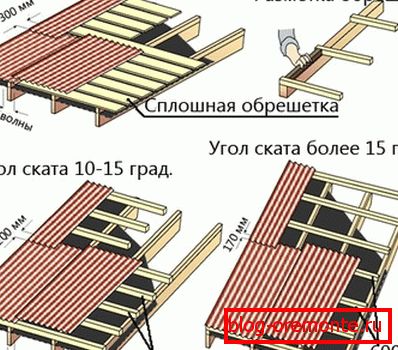

Minden tetőszerkezetnek ajánlott lejtése van, amelyet a gyártó utasításai tartalmaznak, és megerősíti a tetőfedők tapasztalatait. A tetőszerkezetre 8-9 fokos lejtéssel ajánlott a padlót. Ez a mutató a kioldódás formájával és a bevonat kialakításával kapcsolatos. Ha a tető lejtése kisebb, mint az ajánlott, a víz áthatol a vízszintes illesztések között, ami elkerülhetetlen szivárgást eredményez. A szakmai lap lefektetésének technológiai térképét a tetőszerkezet szerint kell összeállítani:

• Ha a tető lejtéseinek dőlési szöge kevesebb, mint 8 fok, akkor a fedőréteglapok átfedése 200-250. A szivárgás elkerülése végett minden ízületet szilikon alapú tetőfedő anyaggal kezelnek. Az alacsony meredekségű tetők telepítésekor az anyagfelhasználás növekszik, ami növeli a tetőfedés költségét.
• Ha a tető lejtése 9-15 fok, a hullámlemezek közötti átfedésnek legalább 200 mm-nek kell lennie, és az ízületek tömítőanyaggal történő kezelése nem kötelező művelet.
• Ha a tető lejtése 15-30 fok, akkor a fedőréteg lapjai közötti átfedés 150-200 mm-re csökkenthető, ami 1-2 hullámnak felel meg.
• Ha a lejtések meredeksége meghaladja a 30 fokot, a vázak közötti átfedések 100-150 mm-t tesznek ki, a lemezek egymást átfedik 1 hullámmal.

Fontos! Az alacsony lejtésű hullámlemez tetőcserepek telepítésekor egy folyamatos láda élzáró vagy nedvességálló rétegelt lemezből áll, hogy megakadályozza a bevonat deformálódását az intenzív hó- és szélterhelés következtében. Minél meredekebb a meredekség dőlésszöge, annál nagyobb a lépcső a lépcsőelemek között.

Tervezési követelmények

A tetőfedő lemez megbízhatóságát és élettartamát az alkalmazott tetőfedő anyag minősége és a telepítési technológia megfelel. A tetőszerkezet, amelyet a profilozott acél felállítására vonatkozó ajánlások betartása nélkül építettek, végül szivárog, romlik és 5-7 év alatt cserére szorul. Annak érdekében, hogy a profilozott lemez bevonása a légszennyezettség, a szél és a hideg számára megbízható akadály legyen, a tetőszerkezetnek meg kell felelnie a következő követelményeknek:

1. A fóliát tetőre kell szerelni, 8-60 fokos lejtéssel. A lejtők lejtése az építési terület éghajlati viszonyainak megfelelően történik.
2. A szalagszárak közötti maximális lépés a hullámkarton elhelyezéséhez 1,5 m. Ez a szám az anyag teherbíró képességétől függ. Ha a tető meleg, akkor a szarufákat 60 cm vagy 120 cm távolságra kell elhelyezni, így célszerű hőszigetelő anyagot elhelyezni közöttük.
3. Annak érdekében, hogy csökkentsük az ívek számát a lemezek között, a tetőfedéshez olyan anyagot használunk, amelynek hossza megfelel a lejtők hosszának.
4. Ha a tetőlemez profilozott, akkor szilárd vagy szétszórt ládát helyezhet el. Azonban a lapos ízületek helyén, a hótakarók vagy a vízelvezető elemek beépítésénél a láda további táblákkal van megerősítve.

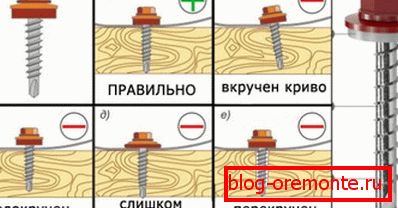

5. Az utasítás előírja speciális tetőcsavarok használatát tömítéssel a lapok rögzítésére. Ha a neoprén alátét csavarodása kiegyenesedik, lezárja a tetőszerkezet lyukát.

A tapasztalt kézművesek megjegyzik, hogy kiváló minőségű, hermetikus bevonatot készíthetünk a profilozott acélból a gerinc, a völgyek, a csövek kivezetésének helye vagy a lejtők közötti ízületek segítségével. Acélból készültek, és professzionális padlóra festettek, hogy a felszerelés után láthatók legyenek.
