A belső vízelvezető rendszer eszköze - számítások és

Az oroszországi terület nagy részén jellemző a bőséges csapadék: télen, hosszan tartó hóesés, nyáron pedig hosszantartó zuhanyzó. Az ilyen időjárási viszonyok kedvezőtlenek, mivel gyakran hagyják el a tetőt, és szivárgás következik be. A tetőfelületen felhalmozódó nagy mennyiségű ömledék és csapadékvíz kezelésére egy csatornahálót szerelnek be, amely felelős a folyadéknak a viharcsatornába történő összegyűjtéséért és szállításáért. Egy sík és egyszárnyú egyszárnyú tető esetében egy belső csatorna alkalmas, amelynek eszközt részletesen megvizsgáljuk ebben a cikkben.

eszköz

Belső lefolyó - olyan rendszer, amely összegyűjti és eltávolítja az olvadékot és az esőt a tető felületéről a "zuhany" csatornaján keresztül. Ez a kialakítás akkor van felszerelve, ha a ház sík vagy tetővel van ellátva. A belső típusú vízelvezető rendszer a következő elemekből áll:

eszköz внутреннего водостока
  1. Vízbevezető tölcsérek. Ez a kifejezés olyan eszközökre vonatkozik, amelyek a tető felületén felhalmozódó folyadék elsődleges gyűjteményét végzik. Ennek az elemnek az anyaga és ára jelentősen különbözik: olcsó műanyag vagy rozsdamentes acélból és réz nélkül. Ha a tetőnek sík felülete van, enyhe lejtéssel, az SNiP követelményeinek megfelelően egy belső vízelvezető lapos tölcsér van felszerelve rajta. Ennek az elemnek a mennyisége és átmérője határozza meg a számítást, figyelembe véve a lejtő területét és a csapadékmennyiséget. A specializált boltok fűtési, védőszűrőkkel és áramlásstabilizátorokkal ellátott tölcsért adnak el, azonban az ilyen modellek ára sokkal magasabb. Kolpakova vízbevezető tölcsér Lapos szívótölcsér
  2. Kiürítő csövek. Az úgynevezett csővezetékcsatornák és vízelvezető rendszerek. Ezeknek az elemeknek a felszerelése kisebb lejtéssel történik, így a rendszer gravitációval működik. A kisülőcső átmérője a csatorna méretétől, a számításokat meghatározó csapadék mennyiségétől és az SNiP követelményeitől függ. A beépítés az épületen belül történik, ezért az elemeket kompenzáló elemek nélküli hegesztéssel kapcsolják össze.
  3. Ereszcsatorna kelő. Az állvány egy vízelvezető szakasz része, amely függőlegesen helyezkedik el egy épület belsejében, amelyen keresztül olvadt hó vagy esővíz belép a viharcsatornába. Az SNiP normái szerint a felszálló átmérőjének meg kell egyeznie a kisülőcső és a tölcsér átmérőjével, mivel a szivárgás fő oka az elemek közötti összekötő elemek elégtelen tömítése. A tető vízelvezető rendszere hatékonyan működik teljes szűkület mellett.
  4. Kötőelemek. Az ilyen típusú lefolyócső beépítése az épület belsejében történik, a rendszer záróelemekkel és rögzítésekkel van felszerelve. Az SNiP követelményei szerint a kötőelemek és csövek anyagának meg kell egyeznie.
  5. Audit. Az SNiP szabványai szerinti vízelvezető rendszer magában foglalja a felülvizsgálati nyílásokat, amelyeken keresztül rutinszerűen ellenőrzik és megtisztítják a csővezetéket.

Figyelj! A belső vízelvezetés magas színvonalú elvégzéséhez egy sík tetőcsomagot kell kialakítani, ez a folyamat neve annak a minimális lejtésnek a megteremtéséhez, amely a folyadéknak a tölcsérbe való bejutásához szükséges. A felszerelést úgy kell elvégezni, hogy a tető szintje alatt helyezkedjen el.

faj

A belső és a külső vízelvezetés közötti jellegzetes különbség a telepítési hely, mivel a telepítés a szerkezet belsejében történik. Egyrészt ez a kialakítás bizonyos előnyökkel jár, másrészt nehézségekkel jár, mivel minden egyes csomópontot szorosan lezárnak, hogy megakadályozzák a szivárgást. Az elemek száma és átmérője határozza meg a számítást a tető területe és a csapadék mennyisége alapján. A belső vízelvezető rendszer két típusból áll:

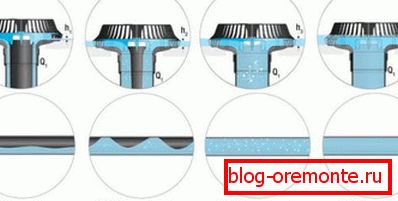

  • Gravity. A gravitációs lefolyó típus a legegyszerűbb megoldás, amelynek számítását és telepítését nehézségek nélkül végzik. A kialakítás a következő elemeket tartalmazza: tölcsérek, kisülő csövek, felszedők. A gravitációs rendszer nem hatékony, nem képes megbirkózni a víz beáramlásával, hogy a tető nagy esőzéseken megy keresztül, ha az átmérő vagy az elemek száma nem egyezik a számításban bemutatott paraméterekkel. Ennek az megoldásnak az előnye alacsony ár. A gravitációs és szifonelvezető rendszer különbségei
  • Szifon. Az elvezetés, a szifon elvén dolgozva, különbözik a gravitációs teljesítménytől. A szifon vízelvezető rendszer teljesen fel van töltve üledékekkel, így a vízbevezető tölcsérből és a szennyvíz-oszlopba való belépés előtt keletkezik. Ha a felszálló folyadék szintje csökken, akkor egy vákuum zóna jön létre a tölcsérben, nedvességet szívnak a tetőfelületről. Az ilyen típusú leeresztőcső telepítésének költsége magasabb az áramlásstabilizátorokkal rendelkező speciális tölcsérek miatt. Ahhoz, hogy hatékonyan dolgozzon, végre kell hajtania a számítást, valamint fel kell venni a minőségi anyagot. Ennek a kialakításnak az az előnye, hogy a víz gyors mozgásával a lefolyó minden csomópontja öntisztító, függetlenül attól, hogy milyen anyagot használ.
  • Vízbevezető tölcsér áramlásszabályozóval a szifoncsatorna számára

A belső csatorna elemeinek ára számos tényezőtől függ: az érték anyaga, átmérője és a gyártó hírneve. A legolcsóbb modellek rozsdamentes acélból készültek. A műanyag egy kicsit drágább, de az SNiP nem engedi a műanyag részek használatát, ha a telepítést magas vagy lakóépületeken végzik. Rézből, öntöttvasból és alumíniumból készült komponenseket is gyártanak, de kevésbé népszerűek. Kiváló minőségű, korrózióálló anyag, meghosszabbítja a lefolyó élettartamát.

Telepítési arányok

Még ha a számítást is megfelelően végezték el, és ha olyan minőségi anyagot telepítettek, amely megfelel az SNiP követelményeinek, akkor a vízelvezető rendszer nem működik megfelelően, ha az egyszerű szabályok betartása nélkül telepíti azt:

  1. A vízbevezető tölcsérek egyenletesen állnak a lejtő teljes területére. Ha a tető kicsi, legalább 2 csatornát kell felszerelni, további 20 négyzetméterenként. m adjon hozzá egy vízgyűjtő elemet, amint azt az SNiP előírja. Szabályok a tölcsérek elhelyezésére a tetőfelületen
  2. Az SNiP normái szerint a tölcsérek nem helyezhetők el 1 m-nél közelebb az épület falaihoz. Az azonos felszállónyílással összekötött két tölcsér közötti maximális megengedett távolság nem haladhatja meg a 20 métert.
  3. Ha a leeresztő anyag fém, a csövek és a tölcsérek elektromosan fűtöttek. Ez az intézkedés kiküszöböli a csövek fagyasztásának és megsemmisítésének problémáját télen, amikor Oroszországban alacsony hőmérséklet alakul ki. Fűtőelemek beépítése fém belső csatornákra
  4. Ha a tető többszintű, és a szintek közötti különbség meghaladja a 4 métert, akkor az egyes vízelvezető ágakat, amelyek nincsenek összekapcsolva, számolják és telepítik, mivel ez a különbség csökkenti a csapadékeltávolítás hatékonyságát.
  5. Az építési szabályzatok előírják, hogy a csatornahálózat telepítése során a csatornahálózatba kerüljenek és a kijelölt területeken végződjenek. Magánházak számára megengedhető, hogy a lefolyó vizet a földbe öntse, vagy egy különleges tartályba gyűjtse. A viharcsatorna elhelyezésének követelményei

eszköz внутреннего водостока требует соблюдения строжайшей герметичности, так как просачивание жидкости в соединительные швы приводит к протечкам внутри жилых помещений, приводящих отделку в негодность. Монтируя водосток такого типа, не забывайте, что обслуживать его гораздо сложнее.
