Hogyan készítsünk egy vízmelegített padlót

A közelmúltban számos létesítmény építése során nagy figyelmet fordítottak az energiatakarékos technológiákra. Ez főként az üzemanyagforrások árának emelkedése és a magas fűtési költségek miatt következett be. Azonban csak a helyiségek szigetelése nem teszi lehetővé a kívánt hatás elérését és az optimális mikroklímát. Ezért évek óta olyan új technológiákat fejlesztettek ki, amelyek lehetővé teszik az épületek egyenletes elosztását és fenntartását.

Ezek közül az egyik a meleg padlórendszer, amely fűtött állapotban egyidejűleg melegíti a szobát. Vagyis egy bizonyos hőmérsékleti gradiens keletkezik, ami lehetővé teszi a szoba kényelmét. Ez a technológia újdonság a hazai piacon, míg a külföldi piacon már csak a legjobb oldalról ismert.

Ebben a cikkben megmagyarázzuk, hogyan készítsünk egy vízmelegített padlót a saját kezünkkel egy magánházban, és bemutassuk a videó telepítési utasításokat is.

előnyök

A meleg padlók fő előnye az egész fűtött helyiség egységes fűtése. A legmagasabb hőmérséklet az alján található, és a hidegebb levegő a tetején helyezkedik el. A légtömegmozgás miatt a fűtés hatása megmutatkozik. Minél jobb a helyiség szigetelése, annál alacsonyabb a hőmérséklet-gradiens és akár 3-4 is lehet? S.

Egyik fűtőberendezés sem érheti el ezt az eredményt, mivel a levegőt a fűtőtest fűtési felületének közelében melegíti, és nem fordul elő hatékony keringés. Vagyis a piszkozatok szabadon járhatnak a padlón, még akkor is, ha az akkumulátor +100-ra melegszik? C, és az ellentétes hely általában megfázik. Az eredmény az, hogy a hősugárzó kicsi, és sok energiát igényel a szoba felmelegedése, és a kényelmes zóna kicsi. Az olyan helyiségekben, ahol fűtött padlók vannak felszerelve, ilyen problémák hiányoznak.

Az ilyen padlók akár magas tűzveszélyességű helyiségekben, padlóburkolatokban és padlóburkolatokban is elhelyezhetők. A rendszer teljesen önálló lehet, vagy egy központosított fűtési rendszerhez csatlakoztatható. Erőssége elég ahhoz, hogy teljesen lemondjon a segédfűtőelemről. A megtakarítás a többi fűtési rendszerrel összehasonlítva elérheti a 30% -ot. A telepítési eljárás nem igényel jelentős pénzügyi beruházásokat, és a telepített berendezések hosszú ideig képesek lesznek szolgálni. A padlófűtési rendszerek előnyei és hátrányai teljes listája megtekinthető a videón.

Telepítési jellemzők

A vízmelegített padlók telepítésekor meg kell jegyezni, hogy ez összetett és összetett feladat, amely sok technikai tényezőt fed le, amelyeken a teljes rendszer hatékonysága függ. Mindenekelőtt meg kell győződni arról, hogy a fűtött helyiség jó minőségű hőszigeteléssel rendelkezik, hiszen egyébként minden fűtési rendszer drága lesz, és nem képes megbirkózni a fűtéssel. A következő lépés a helyiség vizsgálata, hogy meghatározza a padlófűtés telepítésének lehetőségét, valamint a fő csomópontok kapcsolatának és helyének elrendezését. Ha arról beszélünk, hogy a padlót vízhűtővel szereljük fel a lakásban, akkor emlékezzünk arra, hogy:

1. Az alsóbb szintek elárasztása valószínűsíthető, ezért a melegvizes padlózatnak teljesen zártnak kell lennie, és a keringető szivattyú által előidézett üzemi nyomásnak kell lennie.
2. Az elektromos hálózatot nagy terhelésre kell tervezni;
3. A csövek elhelyezése miatt néhány helyiség elvész.

Figyelj! A központi fűtési rendszerhez való csatlakozás illegális.

Emlékeznünk kell arra is, hogy az alagsorban vagy a különféle technikai helyiségekben lévő helyiségek fűtésére nincs értelme, kivéve ha feltétlenül szükséges, mivel jelentős hőveszteség fog bekövetkezni. A fűtési hatásfok növelése érdekében csak a magas hővezető képességűek használhatók padlóburkolatokként, és a cső alsó részét szigetelni kell.

Így minden hő beáramlik a szobába. Ezenkívül a szivárgás megelőzésére minden kapcsolatot figyelembe kell venni. A fűtőkazánból távozó csöveket gondosan szigetelni kell. A bejáratnál és a kijáratnál lévő kollektorok elrejthetők egy speciális szekrényben vagy a falba szerelve, ha a vastagsága lehetővé teszi ezt, de akadálytalan hozzáférést kell biztosítani hozzá.

Hogyan válasszunk csövet

Jelenleg óriási választékban vannak a különböző tulajdonságokkal rendelkező csövek és működésük feltételei. Ezért eléggé nehéz egyértelműen választani egy adott anyag és egy bizonyos méret mellett. Ezeket a fűtésre tervezett csövek között kell kiválasztani, mivel képesek ellenállni a magas hőmérsékletnek, és nem veszítik el tulajdonságait, valamint magas hőátadással rendelkeznek.

Az ideális megoldás a rézcsövek, amelyek nem hajlamosak a korrózióra, ellenállnak a nagy mechanikai terhelésnek és a víznyomásnak, anélkül, hogy elvesztenék a feszességet. Kis kiterjedési együtthatóval rendelkeznek, élettartama 50 év. Azonban az önszerelés nehézségeket okozhat forrasztással vagy hegesztéssel. Másrészt, az ilyen rendszer költsége rendkívül magas a többi analóghoz képest.

A következő típusú csövek - fém és műanyag. A hővezetésnél sokkal rosszabbak, mint a rézek, de jelentősen olcsóbbak is a költségeknél. Nem korróziónak vannak kitéve és hosszú élettartamuk van. Azonban nem ajánlott a rögzítő szerelvényekkel összekötni, mivel a rendszerben kisebb nyomásnövekedést tapasztalnak. Az ilyen csöveket előnyösen egy speciális fűtőelem segítségével hegesztik. A műanyag csövek kevésbé tartósak és hőmérsékletállóak a fém-műanyaghoz képest, ezért nem ajánlottak a rejtett vízrendszerekbe történő beépítésre. A megerősített műanyag csövek előnyei szintén kevésbé vékony falak, kis bővítési tényező és egyszerű telepítés. De ha meleg padlóra telepíti őket, akkor jobb, ha a lehető legkevesebb kapcsolatot létesítené.

A harmadik típusú csövek acél. Nagy szilárdságuk és alacsony hővezetőképességük van. Fő hátránya a magas hőtágulás, amely egyes típusú padlók esetében elfogadhatatlan, és romlásához vezethet. Emellett jelentősen érzékenyek az oxidációra, és élettartama jóval kisebb, mint az összes többi típusú cső. Ezért gyakorlatilag nem használják meleg padlókhoz.

Figyelj! A megfelelő csövek átmérőjét a rendszer hőszámításának figyelembevételével választják ki: a kívánt hőmérséklet a helyiségben, az egész padló egyenletes melegítése, az energiahatékonyság. Egy nagyobb átmérő képes gyors melegítést biztosítani, ugyanakkor a fűtőkazán és a keringtető szivattyú költségei megnőnek, és a padlószint a megfelelő magasságra emelkedik. Ennek alapján válasszon csöveket, amelyek átmérője 16 mm és 20 mm között van.

Styling lehetőségek

A meleg padlók telepítésének fő típusai a következők:

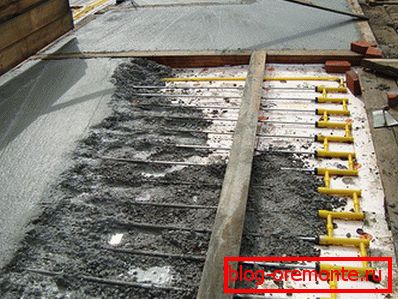

1. A beton esztrich alatt. Ez egy olyan lehetőség, amely nagyon alkalmas az önkialakításra, mivel az összes használt anyag olcsó, és nem igényel összetett technológiákat a telepítéshez. A csővezetékek szinte bármilyen módszerét használhatja: kígyó, spirál, héj, stb. A keringető rendszer a vízszigetelő és szigetelő rétegekre van szerelve, amelyek tetején fémrács van felszerelve. A csövek felhelyezése után a padlót betonba vagy speciális habarcsba öntik, majd a padlókat esztrichre vágják. Ennek eredményeképpen a felület megszerzi a szükséges szilárdságot és egyenletes melegítést az egész felületen. Szivárgás esetén azonban nehéz feladat lesz megszüntetni.
2. Egy fa padlón. A fektetést modulárisan és rack-el lehet végezni. Moduláris - egy előre gyártott csatornarendszer, amely már beépített szigetelőrétegekkel rendelkezik forgácslap alapján. A rack különálló fektetése hővezető lemezek és csövek közötti lapok forgácslap egy speciális formában. A köztük lévő réseket alumínium csíkkal megerősítették, amelyekbe a csöveket lefektetik.
3. Nedvességálló speciális alapon, expandált polisztirolból. Ebben a rendszernél a fémlemezek és a csövek tetejére telepíthetőek a rácsozott hornyokkal ellátott lemezek. Ez a leggyakoribb, mivel lehetővé teszi a padlófűtések kis szabálytalanságok és jelentős korlátozások jelenlétét a helyiség magasságában.

Mivel a víz, amikor csövön át áramlik, elveszíti a hõenergia egy részét, egyre nagyobb távolságban a fûtõforrástól (kazán), a fûtõhõmérséklet csökken. Ezért a padlófűtés gradiens megjelenésének elkerülése érdekében kétféle módon lehet csővezetékeket elhelyezni:

1. Spirál bekötési rajz. Ezzel a módszerrel a fűtési és visszatérő csövek egymással párhuzamosak, ezért képesek a fűtést és a hűtést kompenzálni oly módon, hogy a különbség alig észrevehető. Az építés során dupla helixet kapunk. Az ilyen típusú fűtést széles körben használják a nagy területű helyiségekben.
2. Párhuzamos módszer. A kígyócsöveket egymással párhuzamosan helyezik el. Ez azt jelenti, hogy a fűtési hőmérséklet magasabb a cső elején, mint a végén. Ezért a fűtött rész hidegforrások közelében van elhelyezve, vagyis bejárati ajtók vagy ablakok. Ez a rendszer általában kis- és közepes méretű helyiségekben van telepítve.

Összeszerelés

a vízmelegítéssel kapcsolatban részletes tervet kell készíteni a rendszer összekapcsolására, valamint a szükséges építési anyagok mennyiségének kiszámítására. Továbbá a felületet úgy kell szintre állítani, hogy ne legyen torzítás, hogy megszüntesse a különböző hibákat és károkat. Ha önálló kazánt kíván felszerelni, akkor a helyiségnek a fűthető helyiséghez a lehető legközelebb kell lennie a hőveszteség és a könnyű karbantartás érdekében. A kollektorok szekrénye közvetlenül a helyiségbe van szerelve, és a falon vagy a dekor különféle elemei mögött rejtve van. Helyénvaló a kollektor és a kazán elhelyezése az alagsorban, ami nemcsak a lakótéret, hanem a befejezés költségeit is megtakarítja.

Az első szakaszban egy kollektor szekrény van telepítve. Ehhez, körülbelül a szoba közepén, a falon belül egy rést elvágnak a szükséges méretek szerint, majd be van ágyazva. Az első, hogy egy csövet hozott fel forró vízzel, majd a visszatérő csövet. A bejáratnál és a kilépésnél helyezzen el egy kötelező szelepet, amely lehetővé teszi a vízellátás kikapcsolását és a rendszer javítását vagy karbantartását.

Nem szabad feleslegessé tenni olyan nyomásmérőket, amelyek azonnal jelezhetik a csövek eldugulását és a vészhelyzet-növekedést. A szelepek és a nyomásmérők mögött kollektor kerül a szükséges számú bemenetre és kimenetre, mindegyik vezérlőszelepet szállít. Ha több taps van, mint amire szükség van, akkor a dugókat ráhelyezik. A kifolyócsőben szükség van egy vízelvezető csapra és egy automatikus légtelenítőre, amely megakadályozza a rendszer levegőztetését. Központi vagy önálló kazán használatának tervezésekor megfelelő ágakat kell elhelyezni a bemeneti és kimeneti helyeken.

A fűtővezetékek elhelyezését egyenletes és tiszta padlókkal kell elvégezni beépített víz- és hőszigeteléssel. 15 cm szélességű csíkos szalagot kell alkalmazni a helyiség peremén a falak mentén, ami megakadályozza az esztrich összeomlását a hőtágulás során. Ezután a padló anyagától és a választott telepítés típusától függően csöveket helyeznek el. A cső megbízhatósága érdekében vezetéket, különleges műanyag klipeket vagy bilincseket rögzítenek. Azonban nem szükséges szoros húzni, de hagyjon egy kis rést, amely a csövek hőtágulását figyelembe véve készült. Megállapításakor az alábbi megengedett távolságokat kell figyelembe venni:

• A falhoz 7 cm távolságra kell lennie, hogy a sugárzott hőt hatékonyabban használják.
• A csövek közötti távolság kb. 30 cm, kivéve a fokozott hőelvonással rendelkező helyeket (ablakok és ajtók).
• A csövek maximális hossza nem haladhatja meg a 60 mt, mivel máskülönben a helyiség egyenetlen fűtése figyelhető meg.

A melegvizes padlók maximális hatékonyságot érnek el, ha egyetlen csatornát nem használnak a keringtetéshez, hanem a lehető legnagyobb mértékben a keringési áramkörök létrehozásához. Mindegyik áramkör, amelynek egyik vége a bemeneti gyűjtőcsonkhoz van csatlakoztatva, a másik pedig a kimeneten.

Az összes cső felszerelése után a vizsgálatokat a működési normát meghaladó nyomáson kell végrehajtani 1 atm. Ez lehetővé teszi a rossz minőségű csatlakozások és szivárgások kimutatását, valamint a helyiség fűtésének mértékét. Ha eléri a rendszer szükséges műszaki jellemzőit, akkor külső padlót készít. Az alkalmazott bedolgozási módszerek és az alapanyagok függvényében kötő-, fektető laminált vagy más padlóburkolatot készítenek.

Nehéz egy meleg padlót önállóan kialakítani, mivel szükséges a szükséges fűtési teljesítmény kiszámítása, a közművek elhelyezésére szolgáló terv készítése, valamint az összes beszerelés elvégzése. Az így létrejövő fűtési rendszer képes racionálisan felhasználni a hőenergiát, és egyenletesen elosztani a helyiség egész terében.

videó

Ez a videó bemutatja a vízmelegített padló felszerelését:
