Hogyan csatlakoztassunk egy vízmelegített padlót

A kényelmes hőmérséklet elérése érdekében sokan úgy döntenek, hogy padlófűtést építenek. Mint ismeretes, kétféle fűtési - víz és elektromos. Ha az elektromos padló csatlakoztatása elég egyszerű, akkor a vízfűtés csatlakoztatásakor figyelembe kell venni az árnyalatok némelyikét. A melegvizes padló csatlakoztatására számos módszer létezik. Ebben a cikkben elmondjuk Önt a legkedvezőbb technológiákról és a csatlakozási folyamat helyes végrehajtásáról.

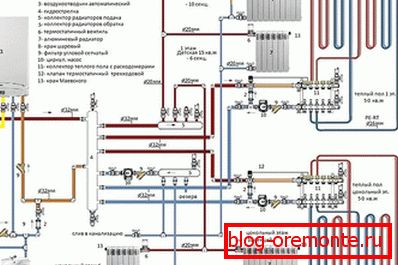

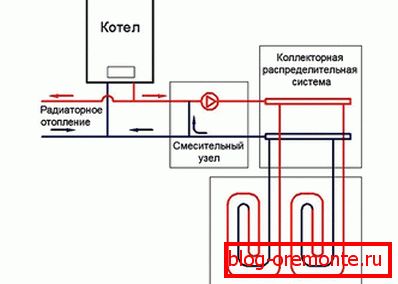

A kollektor rendszer csatlakozása a kazánon keresztül

A kollektor csatlakozási sémája arra korlátozódik, hogy a kazánt és a kollektort a fővezetékhez kell csatlakoztatni. Ha a kazán a gázvezeték közelében van elhelyezve (a gázkazánnál), akkor a kollektor bármely alkalmas helyre felszerelhető. Hozzá kell férnie az áramláshoz és visszatéréshez szükséges ellátóvezetékekhez, valamint a rendszer irányításához és ellenőrzéséhez.

Mielőtt csővezetéket csatlakoztatna az elosztóhoz, el kell zárni az elzáró szelepeket. A hőmérséklet szabályozásának megkönnyítése érdekében a szelep kialakításánál egy hőmérő is beépíthető.

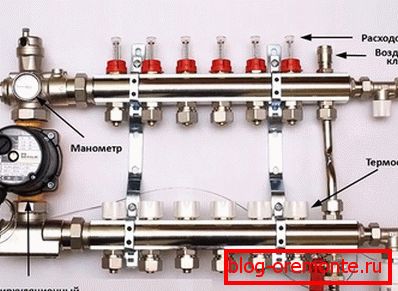

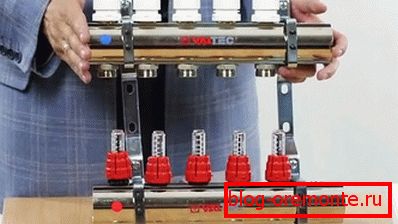

Figyelj! Kívánságra teljes komplett összeszerelőt vásárolhat, például a Valtec, a Waltts vagy a REHAU céget. Konfigurációjukban a csővezeték csatlakoztatásához szelepek vannak. Az egyes áramkörökhez szelepek is vannak, amelyek szükség esetén javíthatják a fűtött padlót, anélkül, hogy kikapcsolnák az egész rendszert, csak a kiválasztott ágat.

Így a kollektorból, csővezetékből és daruból álló összeszerelés kompressziós szerelvényekkel van összekapcsolva. A csövek csatlakoztatásához speciális csatlakozókat kell használni, amelyek egy sárgaréz anyából, egy rögzítőgyűrűből és egy tartóhüvelyből állnak. Ha különböző átmérőjű csöveket kell csatlakoztatni, akkor szerelvény-adaptereket lehet használni.

Így van a legegyszerűbb rendszer a padlófűtés csatlakoztatására. Ez a rendszer a következő csomópontokkal rendelkezik:

• Egyszerű kollektor zárószeleppel.
• Tápellátó / visszacsapó cső a csapokon keresztül fésűvel.

Így a hűtőközeg egyenletesen oszlik el a fűtőkörök körül.

Figyelj! Az ismertetett séma az egyik legegyszerűbb és egyidejűleg a szakértők által nem javasolt. Ezzel a kapcsolódással a padlófűtés teljesen a kazántól függ. A kollektoron csak annyit lehet tenni, hogy részben lefedi a szelepet a hűtőközeg áramlásának csökkentése érdekében. Természetesen a padlófűtés jobban szervezhető egyedi vezérléssel.

A fűthető padló teljes irányításának megszervezése a kollektor tervezése során a következőket tartalmazza:

• Szivattyúk keverőegysége.
• Drain cock.
• Keringtető szivattyú.
• Légtelenítő
• Zárószelepek és csövek.

A konnektorba / bemenetekbe a hagyományos csapok helyett termosztatikus szabályozó szelepeket lehet felszerelni. Ezeken keresztül beállíthatja a daru sávszélességét. Ezt a hőhídon és a paraffin hatására lehet elérni, ami a hő hatására kibővül vagy megszakad.

Figyelj! Ha hideg helyen él, a padlófűtést keverővel kell felszerelni. A kazán túl magas hőmérsékletet fog előállítani, és a padlófűtésre szolgáló hőátadó folyadék nem lehet több, mint 55 ° C.

A keverőszivattyú felszerelése a szállítócső és az adagolócső között történik. Van egy harmadik kijárat, amely a visszaváltáshoz visszatér, mielőtt visszatér a kollektorhoz. Szükség esetén a szivattyú a hűtött hűtőfolyadékot az áramlásba pumpálja, hogy elérje a beállított hőmérsékletet.

Mennyire indokolt a kazán csatlakozási rendszere?

A kollektoros kazánhoz való csatlakozás pénzt takarít meg a berendezések vásárlásakor. Ez a módszer akár 150 m-es helyiséget is felmelegíthet.². De a gyakorlatiasság szempontjából előnyös egy kollektor beszerzése / telepítése, amely lehetővé teszi a hűtőközeg hőmérsékletének teljes ellenőrzését.

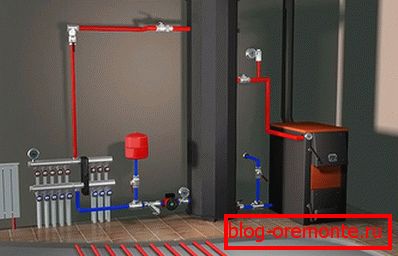

A padlófűtéshez egy fűtött padló csatlakoztatható. Ehhez (függetlenül a kazán szilárd tüzelőanyag, gáz, gázolaj, stb. Típusától), akkor a következő felszerelést kell megvásárolnia:

• Szivattyút.

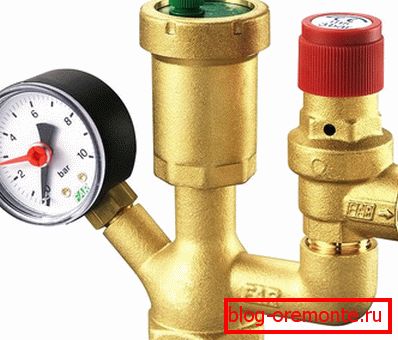

• Biztonsági csoport
• Tágulási tartály.

A szivattyút egy háromutas szelep előtt vagy a szívócsatorna elé helyezzük.

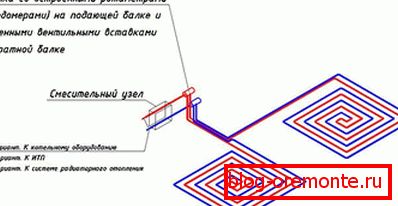

Figyelj! Ha a pénzeszközei lehetővé teszik, akkor egy pod-mix modulon vagy egy keverőegységen keresztül villát lehet vinni. Kétféle lehet a kazánok számára a szivattyúállomás és a kollektorok típusának megfelelően, amely közvetlenül a kollektorszekrénybe van szerelve.

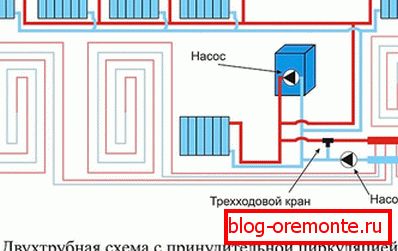

Csatlakozási rendszer háromutas szeleppel

A keverőszivattyú helyett háromutas keverőt használhat. Olyan esetekben alkalmazzák, amikor a szivattyúnak nem kell növelnie a keringést. Telepítése a gyűjtő kijáratán történik. Ez a rendszer a következő csomópontokkal rendelkezik:

1. Egyrészt a kazánból érkező csövek csatlakoznak a kollektorhoz.
2. Másrészt minden egyes kollektor el van osztva.
3. Mindegyik elosztót légtelenítővel látták el, hogy a légbuborékot eltávolítsák a rendszerből.
4. Az elosztó aljától csaptelepet szerelnek a hűtőfolyadék kiürítésére a rendszerből javítás esetén.

Figyelj! Ahogy a gyakorlat azt mutatja, jobb, ha egyszerre megvásárolja a szükséges elemeket, és nem takarít meg melegvíz-padló csatlakoztatását. Ehhez előnyös egy kész gyűjtőrendszert vásárolni. Különösen azért, mert a gyűjtőegység többet fog kerülni.

Circuit egy keringető szivattyúval a fűtőrendszerből

Vannak olyan helyzetek, amikor szükséges a hűtőfolyadék nyomásának növelése a padlófűtésben. Ebben az esetben hiba nélkül a szivattyú be van szerelve. A hőmérséklet szabályozása és szabályozása érdekében a szivattyú termosztáttal is rendelkezik.

Figyelj! Ha a padló a fűtési rendszerhez csatlakozik, a szivattyút a visszatérő csőre szerelik fel. Ellenkező esetben a szivattyú nagy mennyiségű hűtőfolyadékot vesz igénybe a lakások központi fűtési rendszeréből, ami hőmérsékleti káoszhoz vezet a házban. A padlófűtés meleg lesz, és a szomszédok fűtőtestjei a felszállón hideg lesz.

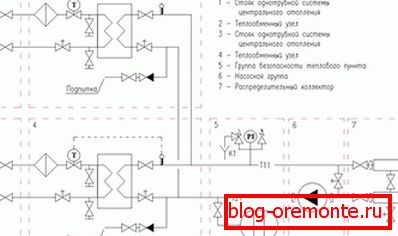

Meg kell jegyezni, hogy ha egy fűtött padlót egy központosított fűtési rendszerhez csatlakoztatunk, akkor fontos használni:

• Hőmérséklet érzékelő
• Háromutas szelep.
• Keverőszelep
• Zárószelep

Tehát egy szivattyú hőmérsékletérzékelővel van felszerelve a betáplálásnál. Ezután szerelt keverőszelep, amely összeköti a padlófűtést. A visszatérő csőre egy visszacsapó szelep van felszerelve. A kimenetét egy hideg fűtővezetékhez kell csatlakoztatni, amelyhez a keverőszelep leeresztő.

Tehát miután csatlakoztatta a padlót a felsorolt ​​módszerek bármelyikével, ellenőrizni kell a rendszert. Annak érdekében, hogy minden rendben működjön, a tesztelésnek több órán keresztül folytatódnia kell. Ebben az esetben kívánatos a maximális fűtési hőmérséklet beállítása, majd győződjön meg róla, hogy minden egyes csukló feszes. Ha személyes tapasztalata van ilyen munkák elvégzésében, hagyja észrevételeit e cikk végén. Tapasztalata hasznos lesz, különösen a kezdő mesterek számára.

rendszerek

Javasoljuk, hogy ismerkedjen meg a meleg víz padló csatlakoztatásának részletes ábráival:

videó

Tanuljon meg egy videót a melegvízcsatlakozás technológiájáról:
