A vízfelület felszereléséhez fontos az összes részlet betartása. Minden áramkört fel kell szerelni minden szükséges eszközzel. A vízfelület egyik fontos eleme a kollektor. Ha kész készgyűjtőt vásárolsz, akkor ez messze a legegyszerűbb lehetőség. Mindazonáltal 20 ezer rubelt kell készítenie. Ha pénzt szeretne megtakarítani, gyűjtsön össze egy kollektorot egy meleg padlóra a saját kezével. Ebben a cikkben megtudhatja, hogyan kell ezt tenni.

Mi a célja?

A kollektor a párhuzamos fűtőkörök mentén játszik szerepet a melegvíz keverésével és elosztásával. A nagy keresztmetszet és az alacsony fordulatszám hozzájárul a meleg és meleg hűtőközeg hatékony keveréséhez, stabilizálva a hőmérsékletet.

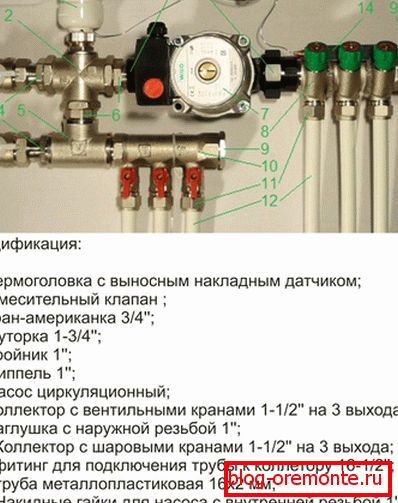

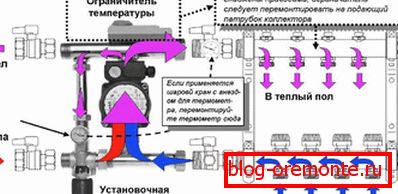

A kapcsolat diagram nagyon egyszerű. Amikor a hűtőfolyadék áthalad az áramkörön, visszatér a kollektorhoz, és összekeveredik a meleg hűtőfolyadékkal. A meleg és meleg víz arányának szabályozására különleges szelepeket szerelnek fel. Szintén szerelt nyomás és hőérzékelő a pontos hőmérséklet-szabályozáshoz. A szerelés nem működik a keringető szivattyú nélkül, ami növeli a rendszer nyomását.

A következő példában megértheti, hogy milyen célra szükséges a padlófűtésre szolgáló kollektor felépítése:

Példa: kazán telepítve van az otthonában. Őtől fűtőtestekhez vezetett. A hűtőközeget 75 ° C és 95 ° C közötti hőmérsékleten kell biztosítani. Azt is tervezi, hogy telepít egy meleg padló. Számára a hűtőfolyadéknak 35 ° C és 55 ° C közötti hőmérsékletnek kell lennie. A padlófelületnek legfeljebb 30 ° C-nak kell lennie. Ellenkező esetben a padlóburkolat megsérül. Ez csak egy ilyen helyzetben nem lehetséges kollektor nélkül. Valójában a meleg padló kontúrjánál a hűtőfolyadékot alacsonyabb hőmérsékleten kell irányítani, mint az akkumulátort. Ezenkívül, mivel a csövek nagyobb hosszúságúak egy meleg mezőben, szükség van a nyomás növelésére. E célból egy szivattyút szerelnek a kollektorra.

Gyűjtőelemek

A hagyományos padlófűtési kollektor a következő fontos elemekből áll:

• Háromutas vagy kétutas szelep.
• A szivattyú kering.
• Záró- és kiegyensúlyozó szelepek.
• Két kollektor.
• Hőérzékelővel ellátott termikus fej.
• A nyomásmérő beállítása.
• Légcsatorna. Használt a levegő megszüntetésére.

Az elosztó tartalmaz továbbá mellbimbókat, szerelvényeket, pólókat és egyéb fontos elemeket.

A kétirányú és háromutas szelep felépítése

A kétirányú szelep kisebb kapacitással rendelkezik. Emiatt a hűtőfolyadék áramlása ugrások nélkül és simán történik. Ez az opció ideális otthoni célokra, legfeljebb 200 méterre².

Figyelj! Előbb-utóbb a szelep meghibásodhat. Az egyszerű cseréje érdekében ajánlatos egy amerikai telepítése.

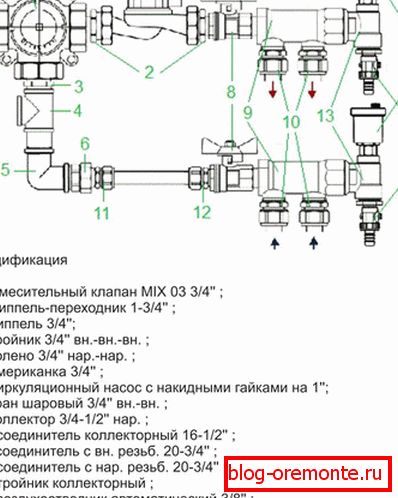

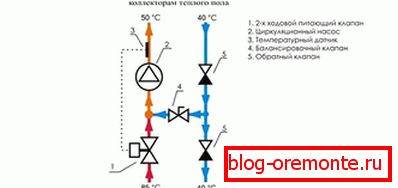

Tehát egy kétutas szelep a következő elv szerint működik:

• Termikus fej. Ez szabályozza a hűtőközeg hőmérsékletét, amely az áramkörbe kerül.
• Amikor a magas hőmérséklet elérése megtörténik, a szelep kinyílik. Ezután a forró víz nem folyik.
• Amint a víz lehűl, a forró hűtőfolyadék adagolása megindul.
• A visszatérő víz folyamatosan folyik. Forró, csak akkor jön, ha szükséges.

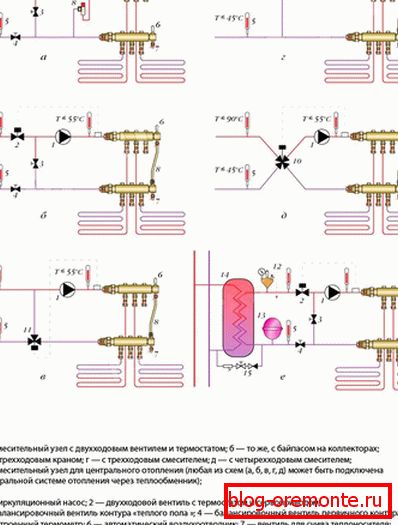

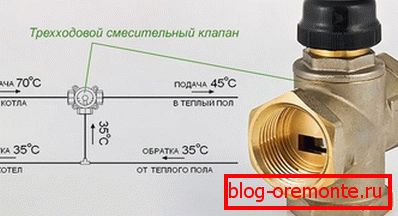

Ami a háromutas szelepet illeti, egyetemesnek tekinthető. Rendszerint komplex rendszerekben használják. Ha sok hurokra van tervezve, a legjobb megoldás egy háromutas szelep. Mindazonáltal egyértelmű hátránya van, ami a hőmérséklet hirtelen ingadozása. Forró hűtőfolyadék szállítható az áramkörbe, ha hibás adatok vannak a termosztáton. A háromutas szelep nagy áteresztőképességű.

Figyelj! Gyakran a szervo is ilyen rendszerre van szerelve. Ezeket a levegő hőmérséklet-érzékelői vagy időjárás-érzékelői szabályozzák.

A háromutas szelep a következő elv szerint működik:

• Ez a készülék egyidejűleg szabályozza a visszatérő cső és a kazán áramlását a bypasson keresztül.
• A készülék belsejében meleg víz keveredik melegen.
• A belső fedél merőleges a visszatérő csőre és az ellátó csőre.
• Beállításkor megváltoztathatja a hűtőfolyadék áramlási sebességét és a hőmérsékletet.

Időjárásérzékelő telepítése

Ha azt szeretné, hogy a hőmérséklet automatikusan szabályozható legyen, és az időjárással reagáljon, akkor további időjárás-érzékelő kerül telepítésre. Bár a beállítás manuálisan elvégezhető, rendkívül nehéz finomítani a megfelelő adagolási arányt. Emiatt ez az elem fel van szerelve. Egyes időjárásérzékelő modellek feladata az áramlási sebesség csökkentése távollétében. De egy ilyen eszköz többe kerül.

A gyűjtőcső más fontos elemeket is tartalmaz, például egy kipufogószelepet, egy hőmérséklet-érzékelőt és más elemeket. Mindegyikük fontos szerepet tölt be. Az összeszerelésnél a rendszernek kell irányítania.

Tehát megtudtuk veletek, hogy mindenki egy melegítőt gyűjthet.

videó

Hogyan készítsünk házi keverőegységet, lásd alább:
