Kapu a láncszemtől 3 lépésben - egyszerűen, gyorsan és

Nem mindenkinek van lehetősége arra, hogy szép kovácsoltvas kaput rendeljen, és ez nem mindig szükséges, néha a láncszemek kapui sokkal megfelelőbbnek tűnnek. Jelentős megtakarítás az anyagokon és az önállóan végzett összes munka elvégzésére a kapu gyártása költséghatékony esemény.

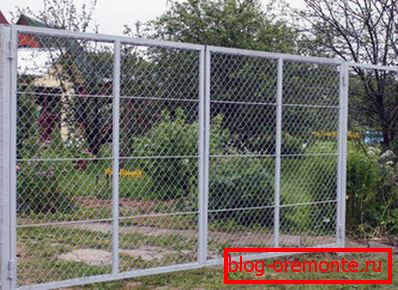

Kaput a hálóból

Gondolkodunk a tervezésen és kiválasztjuk az anyagot

A kapu gyártásához és beépítéséhez a következőket kell tennünk:

  • alakú cső - a szerkezet vázát képezi, a négyszögletes vagy négyszögletes rész kényelmes az összeszerelés során. A külső kerethez egy nagy, körülbelül 50x40 mm-es vagy 60x40 mm-es csőből készíthetünk csöveket belső hidakhoz, 20x30 mm-es csőhígítóval. Alternatív megoldásként a keret lehet fából, de a szerkezet merevsége és tartóssága alacsonyabb lesz, mint a fémé;

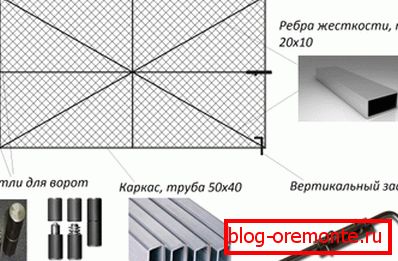

A kapu fő elemei

Figyelj! A kapuknak keményeknek kell lenniük, de ugyanakkor nem túl nehézek, nincs szükségünk extra terhelésre a zsanérokon. Figyelembe véve azt a tényt, hogy a keretet hálóval fogjuk fel, a szerkezet súlya nem haladhatja meg a 70-100 kg-ot.

  • a keretet hálóval keretezzük. Ha nincs láncszem, bármit használhat a polikarbonátból és a fémlemezből a fához;
  • legalább 4 kocsmára lesz szüksége, a függesztett kapukhoz két szárny kell, hogy legyen minden levélen;
  • legalább a legegyszerűbb zár / deadboltra van szükség.

Tekintettel a rács munkakörülményeire a legjobb a horganyzott. A védőbevonat védi a korróziótól. És a legjobb a festék festése a szerelést követően, így a rozsda garantáltan nem talál kiskaput.

A galvanizált láncszemeken

Ami az építést illeti, nincs különösebb nehézség, a szárnyalap négyzet vagy négyzet, összeszereljük egy nagy szakaszból álló csőből. De önmagában ilyen szerkezet lesz törékeny, és ha nem erősödik meg, még egy kis szélterhelés is okozhat deformációt a sarkokban.

Ennek elkerülése érdekében a jumpereket egy kisebb szakaszból álló csőbe építik be. Ennek eredményeként a merevség csavarodása jelentősen megnő. A legjobb megoldás az, ha a merevítőket átlósan és a keret közepén helyezik el.

Szerelés és telepítés

Jellemzően ezek a kapuk úgy vannak elhelyezve, mint egy kert, házikó megjelenésük nem képviselhetõ, de az országban nincs szükség. Ezért folytatjuk azt a tényt, hogy minden munkát egy személy végzi.

Vázszerkezet

A cső még egy csiszolóval is vágható, még egy kézi fémfűrésznél is, de a legfontosabb, hogy ne hagyja ki a méretet. A legnehezebb ebben a szakaszban megfigyelni a geometriát, meg kell határozni a kapu levél kontúrját sík felületen és el kell kezdeni a hegesztést.

Figyelj! A keretet a talajon és a hegesztés ebben a helyzetben nem éri meg. Jobb, ha részt vesz az építési kikötő gyártásánál, amely több kis padból áll, hogy a felületük ugyanabban a síkban legyen.

Slipway és keret van rajta

A hegesztésről nincs külön titok, azt tanácsolom, kivéve talán a festék helyét a festékről. A láncszemekből való kaput védeni kell a nedvességtől, és a végeinél lévő nyílások - az egész szerkezet potenciális gyenge pontja. Ha egyszerűen megszózza őket, akkor a cső belső terét nem szellőztetik, ami végül ideális feltételeket teremt a korrózió számára.

Ezért a következők szerint járjon el:

  • a felső részen (ahol fennáll a kicsapódás veszélye a cső belsejébe), akkor a csövek végeit 45% -os szögben mossák le és a csipet főzzük;

A felső sarokcsiszolók hegesztése 45 ° -os szögben történik

  • az alsó részen a nyílások nyitva maradnak, és a keret belsejét szellőztetik.

A hegesztés előtt és után biztosak vagyunk abban, hogy szabályozzuk a szárny geometriáját. Elég, hogy akár 0,5-1,0 cm átmérőjét is mérje. Az elhajlás azonnal látható lesz.

Kapu csuklópántok

Kell elég erősnek lenni ahhoz, hogy ellenálljon a szelepek terhelésének. A kapuk a láncszemháló hálójából való adáshoz, bár keveset mérnek a kovácsolt társaikhoz képest, de néhány tíz kilogramm még mindig a zsanérokra hat az egész életciklus során.

A pántok helyes megválasztásától és a szereléstől függ, nem csak a kapu tartóssága, hanem a szög nyitása is. Nem is olyan régen, a szomszédom hasonló hibát követett el - a pántok helytelen beszerelésének köszönhetően, a kapuknál, amelyeket még 90 ° -nál is kevesebbet nyitott, tekintve, hogy nem túl széles, így a terület nem volt kényelmes.

Kaput a hálóból рабицы своими руками хороши тем, что у них очень низкая парусность, особенно по сравнению с воротами со сплошной обшивкой. Отсюда и более низкая нагрузка на петли по сравнению с воротами со сплошной обшивкой. И если для сплошной обшивки я бы порекомендовал не экономить на петлях и брать гаражные (на опорных подшипниках), то для сетки можно использовать петли попроще.

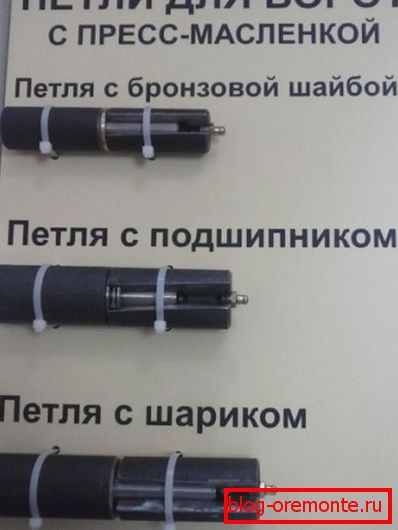

Különböző csuklópántok

A nyitási szög függ a hurok elhelyezkedésétől. Az egyetlen helyes opció a lengőkapuk kinyitásának iránya, a csuklópántok a keret nagyon széléhez vannak csatolva, így kb. átmérője túlnyúlt a kereten. Ezzel elkerülhető a kapu és az oszlop kerete közötti rés, és a nyitási szög több mint 100 °.

Ami a rögzítést illeti, meg kell erősíteni a csuklópántot a gyűjtése idején (azaz a sátéten), különös figyelmet fordítva a felső és alsó sarokpántok összehangolására. A hurok elkészítésekor szerelésre van szükség, ezért a legjobb, ha a merevítőket a keretre hegesztik.

A keret lefedése és a székrekedés telepítése

A legmegbízhatóbb megoldás a háló rögzítéséhez a hegesztés a keret peremén. Néhányan ezt a problémát másképpen oldják meg, pl. Műanyag kötéseket vagy vezetéket használva - a háló egyszerűen a kerület körül van kötve. De ez a ragaszkodás megbízhatatlan, a kötelékek könnyen eltörhetnek, és a huzal rozsdásodik.

Ezért javasolnám, hogy összpontosítsam a háló hegesztését a keretre. Az egyetlen probléma az, hogy a hegesztőgép egyszerűen perezhuet a huzal a háló, ezért a kerülete mentén a fém sáv át a rács, amely hegesztett a profil cső. Ugyanezeket tehet meg a merevítőkkel.

A rudat a kerethez hegesztették

A székrekedés a legegyszerűbb lakatot és csavart választja belülről. Ha a szárny kiderült, hogy elég hosszú, akkor helyezhet el egy pár függőleges csavart az alján. A hurkok hegesztésre kerülnek a kerethez, és a csavarokat kissé nagyobb belső átmérőjű csövek betonoznak a talajba, majd a csöveket a talajjal vízszintesen levágják.

A végső szakasz a varratok alapos feldolgozása és védőfestékkel való festése.

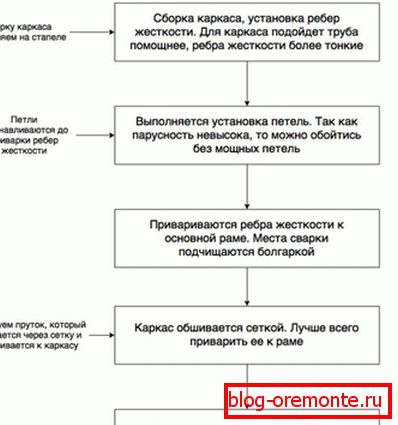

A munka főbb szakaszai

következtetés

Az ár a három méteres swing kapuk bevonattal mintegy 2500 UAH (6-8 ezer rubel). Ha kizárja a hegesztést a munkák listájából, akkor minden más műveletet bármelyik személy elvégezhet, még akkor is, ha nincs tapasztalat a fémekkel való munkavégzés során, ezért nincs különösebb oka a kész kapuért fizetni. Jobb, ha megpróbálod magadat készíteni, időt és pénzt takarít meg, még akkor is, ha figyelembe vesszük azt a tényt, hogy egy bizonyos összeget kell fizetnünk a hegesztőnek.

A cikk videója példát mutat a keret hegesztésére a lengőkapuk alatt.

A megjegyzésekben megoszthatja tapasztalatait a fémekkel és tervezheti / hozhat létre lengő kapukat egy láncszem hálóból.
