A garázskapuk formatervezési lehetőségei közül sok van, de a legmegfelelőbbek talán a kapu felemelése. De ennek ellenére sok házi készítő foglalkozik a lengőszerkezettel, mivel úgy tűnik, hogy sokkal egyszerűbb a gyártás. Valójában nem sokkal nehezebb egy emelő mechanizmust létrehozni, és ezt a cikket láthatod ebben a cikkben, amelyben részletesen elmondom neked, hogyan készítsd el a saját kezedbe egy garázs felső kaput.

Emelőkapuk

Az emelőkapuk típusai

Mielőtt a felső kapuk gyártásához megkezdődik, ismerni kell a szerkezetük típusát. A GOST 31174-2003 szerint kétféle szerkezetet lehet alkalmazni az emelésre:

Emelési szekció ворота

Így, ha magára szeretné tenni a kaput, akkor a legjobb megoldás egy felborulás.

Különlegességek подъемно-поворотной конструкции

A lengő kapu eszköze meglehetősen egyszerű.

A mechanizmus a következő fő elemekből áll:

• a dobozok - két vezetőből áll, amelyek mentén a csuklós emelőkar mozgatható. Meg kell jegyezni, hogy a függőleges vezetékek mellett horizontális vezetők is vannak elhelyezve, amelyek a kapu felső végével párhuzamosan helyezkednek el. Ezeken a vízszintes síkban a kapu felső részét mozgatja;

Az emelő és forgó kapu szerkezete

• nyitó mechanizmus - függőleges síkban mozgó kocsi, amelyhez a kar van csatlakoztatva. Ez utóbbit a kapu fenékéhez egy csapágy segítségével rögzítik. Meg kell jegyeznünk, hogy egy egyszerűsített kialakítás lehetséges a kar nélkül, ebben az esetben az ajtó alsó része szigorúan a függőleges síkban mozog.

Példa arra, hogy a kocsit a kapuhoz karral rögzítjük

Annak érdekében, hogy a tervezés könnyen nyitható és zárható legyen, a kapu mindkét oldalán ellensúlyt kell készíteni. Ez egy kábel, amely a kapu aljához csatlakozik, és a mennyezet alatt lévő tömbön keresztül halad. A kábelvég végéig kötve van a rakomány;

• emelőszárny - fémből, szendvicspanelekből vagy fakeretből készülhet, acéllemezzel bevonva.

Amint látja, a tervezés egyszerűbb, mint amilyennek látszik első pillantásra. Az egyetlen dolog, tudomásul veszem, hogy ezek a kapuk eltérőek. Gyakran az emelőszerkezet rendszerében rugó vagy lengéscsillapító van, azonban általában a működési elv marad.

Természetesen egy ilyen kialakításhoz olyan készséggel kell rendelkeznie, hogy fémekkel dolgozzon és képes legyen kezelni a hegesztőgépet.

gyártás

A kapu gyártási folyamata több fő szakaszból áll:

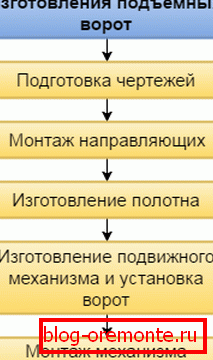

Munkatervek

Ezután részletesen vizsgálja meg a munka színterét ezeken a szakaszokon.

A fából készült emelő kapu ábrája fontos alkatrész rajzokkal

Rajzok készítése

A rajzok készítésének szakaszában először is meg kell határozni a szerkezet méretét. A szabványos méretű garázskapu 2500-2800 mm széles és 1960-2000 mm magas. Természetesen, ha szükséges, beállíthatja a méretét az igényeinek megfelelően.

A méreteknek megfelelően ki kell töltenie az összes többi méretű rajzot. A rajz elkészítéséhez könnyebb először rajzolni a struktúra fő összetevőit, majd átgondolni az apró részleteket, és rögzíteni őket.

Ebben a szakaszban is dönteni kell minden olyan anyagról, amelyről a kaput fogod csinálni, mivel az építkezés nagymértékben függ.

Szerelési útmutatók

A legjobb, ha az útmutatók telepítésével, és nem a vászon gyártásával dolgozni kezd, hiszen ebben az esetben beállíthatja a kapu méretét. Ennek köszönhetően maximálisan a doboz alatt helyezkednek el.

Útmutatók elrendezése

A munkát a következő sorrendben végezzük:

1. mint vezetők, mind függőleges, mind vízszintes, a legjobb, ha egy csatornát használ. Ezért először a megfelelő hosszúságú részekre kell vágni őket, ahonnan a keret összeszerelésére kerül;
2. Ezután rögzíteni kell a függőleges vezetőket a nyíláson horgonyokkal és zárójelekkel. Ebben a szakaszban rendkívül fontos, hogy a vezetőket szigorúan függőlegesen és egy síkban helyezze el - ez befolyásolja a kapu teljesítményét és tartósságát. A doboz megmerevítéséhez csatlakoztassa a tartó tetejét egy gerendához;
3. most olyan függőleges vezetőket kell telepítenie, amelyeket az egyik oldalon a függőleges oszlopokra hegesztettek, másrészt a gerendára, amely viszont a falhoz van erősítve. Portálunkon részletes információk találhatók arról, hogyan rögzítheti a gerendát a falakon;
4. Ezen túlmenően, a szerkezet erősítéséhez a felső vezetők távtartókkal is csatlakoztathatók.

Ezzel befejeződik a keret összeszerelési folyamata.

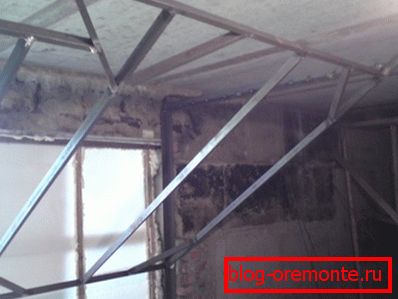

Emelő kapu keret példája

Előállítása szövetek

A ruha készítésének folyamata nem tartalmaz semmilyen funkciót. Mint fentebb említettük, különböző anyagokból készülhet. Mindenesetre a keret alapja.

A legjobb, ha a fém kaput - akkor erősek, megbízhatóak és tartósak lesznek. A keret ezekhez lehet egy sarok vagy profilozott cső.

A fém ajtók saját kezűvé tétele a következő:

1. vágja le a keret részeit a rajzon feltüntetett méretek szerint;
2. majd téglalapot állítson össze a részekről;
3. a kapott szerkezetet erősítik keresztléccel és zárójelekkel;
4. Most meg kell hegeszteni az acéllemezeket a kapott kerethez.

Ugyanúgy vászon fából készült fából. Az egyetlen dolog, hogy csatlakoztassa a fát, meg kell használni fém sarkok és csavarok. Lehetőség van acéllemezek ragasztására a fához csavarokkal.

Tipp Javíthatja a vászont különféle reteszelő rendszerekkel, mechanizmusokkal, amelyek megvédik a hackelést, a biztonsági eszközöket és más hasonló elemeket.

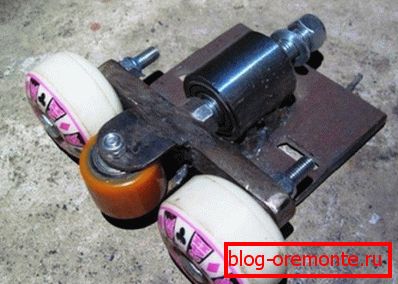

A kapu alsó részének kocsija

Mozgó mechanizmusok gyártása és kapuk felszerelése

Most mozgó mechanizmusokat kell végrehajtania.

Kezdjük az alsó kocsikkal, amelyek a következők szerint készülnek:

1. Először is, meg kell csinálnod a kocsi alapját. Ehhez használjon olyan fémszalagot, amelynek szélein lyukakat kell fúrni;
2. majd helyezze fel a két görgőt párhuzamosan a rúddal, mint a fenti képen. A csavarok tengelyként használhatók a hengerekhez. Meg kell jegyezni, hogy a görgők átmérőjének olyannak kell lennie, hogy a csatorna sávba illeszkedjen;
3. a szélső kerekek között a harmadik görgőre merőlegesen kell elhelyezni. Beépítéséhez az u alakú tartóelemet kell elvégezni, amely hegesztve van a rúdra;
4. a sín másik oldalán, a középső görgővel szemben, olyan anyát kell hegeszteni, amelybe a csapágy tengely csavarodik;
5. Most a vászonra kell kötődnie. Ehhez tegye a platformot acél téglalap alakúra, és hegezze rá a megfelelő méretű csapágyat rá;
6. éppúgy, ahogyan végre kell hajtania a második mozgó mechanizmust.

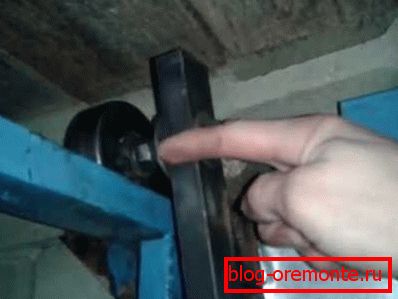

A felső görgővel ellátott tartó

Annak érdekében, hogy a felső mozgató mechanizmusok még könnyebbek legyenek, erre a hevedereket tengelyekkel tengelyekkel kell felhúzni a bal és a jobb oldali vászonra. Utóbbiaként csapágyazást használhat. Az egyetlen dolog az, hogy olyan átmérőjűnek kell lenniük, hogy a tengelyek a vezetők oldalán helyezkednek el.

A záróelemek kialakításakor győződjön meg róla, hogy azonos méretűek. A tengelyeket a vászontól körülbelül 20 cm-re kell elhelyezni, amely esetben az ajtó szabadon zárható. A hegesztett konzolok előtt célszerű egy kapu behelyezése a nyílásba és a jelölés végrehajtása.

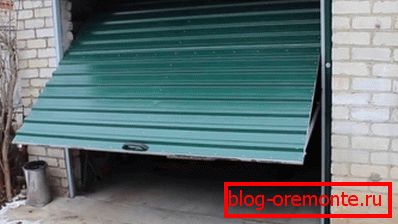

A fotóbe épített kapunál

Most telepítheti a kaput.

Ez a következőképpen történik:

1. először "függeszti" a felső sínen lévő kaput. Ehhez először helyezze a csapágyakat a tengelyre és rögzítse őket anyákkal. Ebben a szakaszban hegeld a határolókat a felső vezetőkhöz úgy, hogy a kapu felső része ne mozdulhasson tovább a szükségesnél;
2. Most telepítse az alsó kocsikat és csatolja azokat a vászonra. Ehhez a csapágyakkal azonos szinten kell hegeszteni az emelvényeket, majd helyezze el a kocsikat a vezetőkbe, és csavarokkal csuklósan csatlakoztassa őket a csapágyakhoz. Ezt a csavart be kell csavarozni a kocsikhoz hegesztett anyákra.

Tipp Zárt állapotban a kapu alsó szélét egy speciális mélyedésbe kell helyezni. Ez megnehezíti számukra a feltörésüket, és ezen felül, jobban illeszkednek a dobozhoz.

Ezen a házi kapunál majdnem készen áll, csak ellensúlyok telepítésére.

Ellensúlyozás

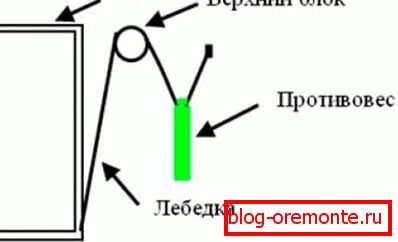

Ellensúlyos rögzítés

Az ellensúlyok mechanizmusának felszerelése meglehetősen egyszerű:

1. a mechanizmus beszerelése blokkok telepítésével kezdődik. Minden egyes blokkhoz egy pár csigakerék szükséges. A bal és a jobb oldali kapu felett kell elhelyezni;
2. Húzza be a kapukat a kapuhoz, mindkét oldalon egy;
3. Most húzza a kábeleket a hurkokba és futtassa át a blokkokon;
4. majd csatlakoztassa a rakományt a kábelek szabad végéhez. Úgy kell elhelyezni, hogy amikor a kapu zárva van, szórakoztató a padló felett. Meg kell mondani, hogy az áru súlyát egyedileg választják meg, így a kapuk könnyedén és biztonságosan nyitottak, de önmagukban nem nyitottak.
5. a munka végén meg kell szerelni egy zárat, amely csavarozható vagy bármely más.

Most a kapu teljesen felkészült. Meg kell jegyezni, hogy a vásárlási terv ára nagyobb nagyságrenddel nagyobb, mint a kapu önálló gyártása által megkövetelt költségek.

következtetés

A fentieknél csak a felső kapu gyártásának fő pontjait vettük figyelembe. Természetesen a munka során valószínűleg szembesülni kell azokkal az árnyalatokkal, amelyeket nem érintettünk meg. Azonban, hogy megbirkózzunk ezekkel a nehézségekkel, biztosan nem lesz nehéz minden olyan otthoni kézműves számára, aki fémekkel dolgozhat.

A cikkben szereplő videóban láthatja, hogyan működik a fenti rendszer szerinti szerkezet. Ha néhány pillanat nem teljesen világos neked, kérdéseket tegyen fel a megjegyzésekben, és örömmel válaszolok rájuk.
