Garázs lengő kapuk - lépésről-lépésre útmutató az

Ha házat építesz egy garázsba, vagy egy másik olyan területen, ahol nincs idegen, akkor nincs értelme építeni a fővárokat acéllemezből. Sokkal ésszerűbb, ha a hullámosított padlóburkolatokhoz tartozó garázskapu ajtókat készítenek, mivel ezek egyszerűbbek a szerkezetben és sokkal kisebbek. Megmondom, hogyan készíts el egy szerkezetet önmagában minimális idővel és erőfeszítéssel.

A képen: ezek a kapuk nagyon vonzónak tűnnek.

Munkafolyamat leírása

Ami a munkát illeti, több szakaszra osztható annak érdekében, hogy a folyamat a lehető legjobban megértse a folyamatot. Fontos mindent megtenni a rendben, akkor a kapu gyártásának nehézségei, amelyekkel nem leszel.

Előkészítő szakasz

Először az előkészítő munkát kell elvégeznie, és számos fontos eseményt tartalmaz:

• Meg kell határozni a nyílás optimális méretét. Ha garázst építesz, az autó oldalai közötti távolságnak legalább 30 cm-nek kell lennie, a szabványos változat magassága 200-210 cm, és egy minibuszhoz kb. 250 cm-re kell nagyobb kapu, ha az épületet már felállították, akkor pontosan meg kell mérni hogy meghatározza a kapu méretét, amit te fogsz csinálni;

Ne feledje, hogy a nyílás szélétől a falig legalább 80 cm-nek kell lennie, ez fontos a szerkezeti szilárdság szempontjából

• Ezután tervrajzot kell készítenie, nagyon fontos a további munkához. Ha rajta van egy vázlat, akkor pontosan kiszámíthatja a megfelelő mennyiségű anyagot. Ezenkívül egyértelműen képviseli a végeredményt, ami nagymértékben egyszerűsíti a munkafolyamatot, és lehetővé teszi, hogy egyértelműen megértsétek, hogy mit kell tenni egy adott időpontban;

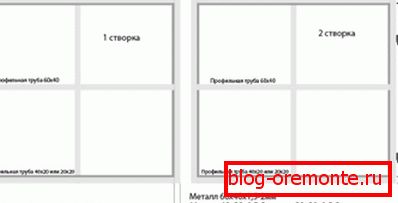

Példa egy 4x2 méteres kapura, egyszerű és tiszta rajz

• Ha úgy döntesz, hogy a garázskapukkal ellátott fémből készült garázskapcsokat kapsz, akkor a keretet sokkal erősebbé kell tenni, és erősíteni kell a hosszanti és keresztirányú támasztékokkal. Személy szerint én soha nem tettem ilyen lehetőséget a hullámosított padlóburkolatokról, de úgy gondolom, hogy a munka nem lesz nehezebb, mint a hagyományos fémlemez esetében.

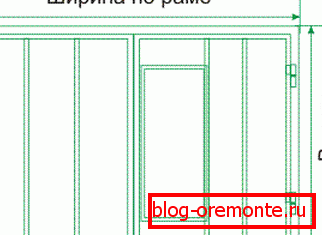

A kapu nagyon jó minőségű vasalást igényel, ami nehezebbé teszi az építkezést

Ha elkészült egy vázlat, akkor könnyű kiszámolni a megfelelő mennyiségű anyagot és összetevőt:

Függőleges csavarok - fontos elem a megbízható kapukhoz

Fontos! A padlóburkolat kiválasztásakor ügyeljen a védőfólia állapotára, ha sérült, akkor valószínűleg a fém karcolódik. Ez a legegyszerűbb módja annak, hogy ellenőrizze a felületet a károkért.

Persze, hogy egy adott eszköz nélkül dolgozni nem valószínű, hogy kijavítaná, derítsük ki, mi legyen a közelben:

• Hegesztőgép - nem igényel ipari verziót, elegendő a 220 voltos kompakt verzió. Természetesen 3 mm-es vastagságú elektródáknak kell lenniük, ami elegendő egy alakos cső hegesztéséhez. Ha nincsenek készségek a hegesztéshez, akkor jobb, ha egy szakembert vagy egy barátot bevonnak, ha van ilyen, akkor a kapun kívül végzett gyakorlat nem a legjobb megoldás;
• Napjainkban szinte semmiféle fémes munka nem végezhet el egy sarokcsiszoló nélkül, vagy ahogy az emberek ezt hívják, csiszolják. Legalább több átmérőjű forgácsoló keréknek és egy csiszolótárcának kell lennie, amellyel gyorsan és egyszerűen beállíthatja a varratokat;

A daráló segítségével a fém vágás gyorsan és hatékonyan halad át.

Fontos! Soha ne használja a csiszolót védőburkolat nélkül, és a munka során mindig használjon védőszemüveget és kesztyűt vastag bőrből vagy textilből, hogy minél jobban megvédje magát.

• A mérésekhez egy mérőszalagra van szükség, a pontos jelöléshez - egy négyzet és egy speciális éllovastható toll, amellyel világos, jól látható jelöléseket lehet alkalmazni a fémre. A megfelelő struktúra pozíciójának ellenőrzéséhez épületszintnek is meg kell lennie;
• Semmilyen esetben ne használja a darálót profilos lemezek vágására, ez a legrosszabb lehetőség, mivel a fém túlmelegszik és rozsdásodni kezd a vágási vonal mentén. Jobb a hagyományos fém olló vásárlása, amellyel gyorsan és hatékonyan lehet dolgozni;

Az alacsony profilú professzionális lapot tökéletesen vágják kézi fém ollók.

• A lapot alumínium szegecsekkel kell a kerethez rögzíteni, ezért speciális pisztolyt kell vásárolnia. Válasszon egy tartós verziót masszív fogantyúkkal, olcsó szegecsek hajlítsanak több száz kapcsolat után, hidd el az én tapasztalataimat.

A szegecs pisztolynak megbízhatónak kell lennie

Munkafázis

Most meg fogjuk érteni, hogyan kell összeszerelni a garázzsal kapcsolatos lengő kaput minden kézzel:

• Először is szükséges a profilszerkezetű csődarabok vágása a szerkezet kereteihez, az elemek simává válhatnak, akkor az ízületek hegesztése és 45 fokos szögben történő vágása szükséges, ez a lehetőség némileg erősebb, de sokkal nehezebb megvalósítani. A tapasztalatlan kézművesek számára jobb választani az első módszert, ne felejtsük el eltávolítani a két oldalsó oszlop vastagságát a keresztléc hosszúságától, mivel azok között helyezkedik el;

Fontos! Nem szükséges dupla doboz alakítani egy profilozott cső formájában hullámlemezzel, mint a fémlemez változatban, mivel a szerkezet súlya kicsi és a falakon lévő terhelés kicsi lesz.

• Minden elem sík felületen van elhelyezve, fontos, hogy biztosítsa a szerkezet ideális geometriáját, ezért teljes mértékben vállalja ezt a munkát, és készítsen egy helyet a keret alatt. Beállíthatja az elemek helyzetét azáltal, hogy zsetonokat és más elérhető elemeket helyez el;

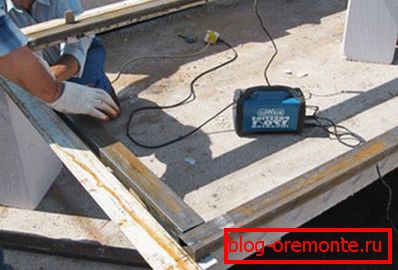

Fontos, hogy még a hegesztés előtt is megtervezzék a jövőbeli keretet

• Ezután a design szilárd varratokkal van hegesztve, fontos, hogy a kiváló minőségű elemeket összekapcsolják, így biztosítva a kész doboz maximális megbízhatóságát. Ne távolítsa el a kész szerkezetet, további munkára lesz szüksége;
• Ezután a fémeket a szelepek kereteire vágják, majd fel kell őket fektetni a felszínre, és ezt meg kell csinálnunk: a doboz belsejében lévő struktúrát ki kell rakni, a zsetonok segítségével ugyanazokat a réseket választani az elemek között, majd felvehetik az elemeket ponthegesztéssel, hogy megkapják őket;

A keretet a doboz kapuján belül meg kell próbálni

• Miután minden elemet biztonságosan hegesztettek (ne felejtsük el a levélen lévő jumpereket), finoman tisztítsuk meg az összes varratot a daráló segítségével;

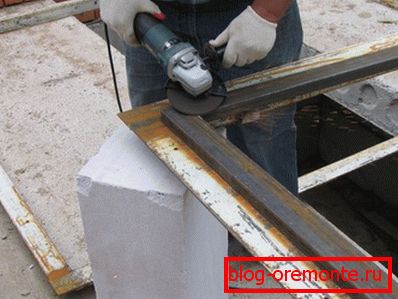

A tisztítást grinderekkel és köszörűkőkkel végezzük

• A kész elemeket újra szépen lefektetik, majd a hurkok beállítása érdekében fontos, hogy a lehető legegyenletesebben rendezzék őket. Ezután az elemek beragadtak, a szerkezet könnyedén szétszerelhető, és a csuklópántok megbízhatóan hegeszthetők, azokat nagyon biztonságosan kell tartani, mivel azok a fő terhelést viselik;

A hegesztési pántok a lehető legmegbízhatóbbak.

• A szerkezetek különálló részeit festették, hogy megóvják őket a korróziótól, ezt meg kell tenni a profilozással és a felszereléssel ellátott lemezek előtt, hogy az elemeket minden oldalról feldolgozhassa. A munkához alkalmas, alapozóval ellátott festék, amely tökéletesen védi a fém rozsdától és nem igényel speciális felszíni előkészítést;

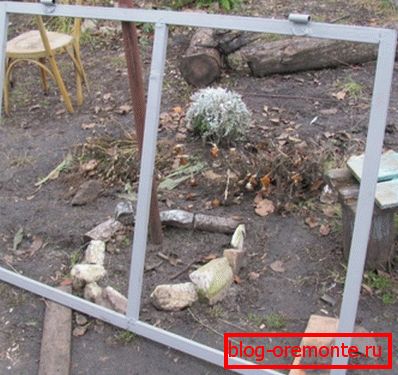

Ne felejtse el festeni a hegesztett termékeket.

• A párkányok hengeresítése profi lapokkal kezdődik, úgy, hogy az anyagot olyan méretre vágja, amire szüksége van, ha megvásárolta a kívánt konfiguráció darabjait, ez nagymértékben leegyszerűsíti a folyamatot. Ezután be kell állítani a keretet, és be kell állítani a lemezt, amint rögzíteni fognak, majd fúrni kell a szegecseket, az átmérő attól függ, hogy milyen kötőelemeket fog használni. A legjobb, ha 4 mm átmérőjű szegecset használnak, és 4,2 mm-es fúrt használnak rá;

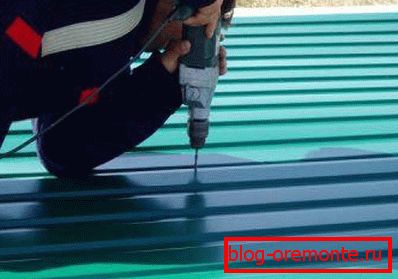

15-20 cm után lyukakat fúrnak, sokat kell fúrnod

Tipp Használhat szokványos acél szegecseket, és megtalálhatja a színes lehetőségeket, sokkal drágábbak, mint a hagyományosak, de a felületen szinte nem láthatóak.

• A professzionális lemezes szegecsek rögzítése gyors és egyszerű, ehhez egy szegecsapkával. Könnyen kitalálhatja a folyamatot az eszközcsomagolás utasításainak olvasásával.

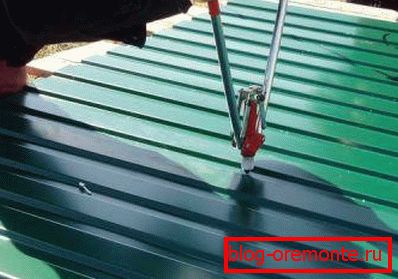

A szegecsek nagyon jól rögzítik a profilozott lapot

Ami a telepítést illeti, az egyik értékelésben részletesen leírtam, itt csak a fő lépéseket fogom elmondani:

• Hammering jelzálog a falba;
• Keret létrehozása szinttel;
• Hegeszteni a dobozt a jelzáloghoz;
• Lógó szárnyak és a nyitó-záró szárnyak ellenőrzése.

Ha helyesen történik, az építkezés évtizedekig tart, és az egyetlen javítás, amelyre szükség lehet, a fém alkatrészek festése a korrózió ellen.

Egy másik kérdés, amellyel foglalkozni kell az automatizálás telepítése. Ha később vagy azonnal felhelyezi a működtető szerkezeteket kifelé, akkor egy merevítő bordát hozzá kell adni a kerethez azon a helyen, ahol a konzolok vannak felszerelve. Fontos ezt előre megtenni, mert nagyon nehéz feladat a profilozott cső késztermék hegesztése, és a profilozott lap túlhevül és a festék elhagyhatja azt.

A meghajtót a merevítőhöz kell csatlakoztatni, különben az átjáró egyszerűen deformálódik az idő múlásával.

Összefoglalva, szeretném megjegyezni, hogy a kapu árát, amelyet saját maga gyűjti össze, legalább kétszer, vagy akár a második alacsonyabb lesz, mivel ez a fajta munka több, mint a felhasznált anyagoké.

Az ilyen kapuk alkalmasak mind a faszerkezetek, mind a habbetonblokkok, mind a szendvicspanelek garázsai számára, mivel súlyuk kicsi és a tartószerkezetek terhelése minimális.

következtetés

Remélem, hogy ez az egyszerű utasítás segít megérteni a kapu felépítését egy profilozott lapról, és kiváló minőségű konstrukciót tud készíteni szakemberek bevonása nélkül. A jelen cikkben szereplő videó segít abban, hogy jobban megértse a folyamatot, és ha bármilyen kérdése van, kérdezze meg őket a felülvizsgálat alatt lévő megjegyzésekben.
