A kapu alapja: szilárd támogatás a tőkeépítéshez

A kapu alapja éppen ez az elem, amelynek termelési színvonala sok szempontból meghatározza a teljes rendszer működését. És ha elegendő egy standard típusú bemeneti kialakításhoz, hogy az oldalsó oszlopok stabilak és nem deformálódnak, akkor az automatikus nyitórendszer alatt - visszahúzható vagy csuklósan - az alapot sokkal nagyobb biztonsági ráhagyással kell elhelyezni.

Ebben a cikkben általános információkat adok az ajtó alapjairól, és elmondom, hogyan öntik a lengő és csúszó kapuk támasztószerkezeteit. Saját tapasztalataim szerint azt mondhatom, hogy ez a feladat a saját kezemmel megoldható, de természetesen meg kell dolgoznom.

A kapu mozgatható részének tőkealapon kell lennie.

Alapítványi funkciók

A bejárati kapu tőkehelyének a lehető legstabilabbnak kell lennie.

Sőt, a föld alatti része számos funkciót lát el, amelyek közül a legfontosabbak, amelyeket hívnék:

  1. Rögzítő támaszok vagy axiális részei a talajban (ha a palackot egy téglából építették fel a talajba betonozott fémcső körül).
  2. A kapu keret keretének kialakítása.
  3. Terheléselosztása szárny megnyitásakor a tartóoszlopokra hatva.
  4. Terheléskompenzációamelyet a tolóajtó kinyitásakor okoz.
  5. A teljes szerkezet konfigurációjának megőrzése, torzulás megelőzése stb.

A föld alatti rész biztosítja a terhelések hatékony elosztását, megőrizve az egész szerkezet geometriáját

Egyszerűen fogalmazva, mind a hagyományos, mind az automatikus kapuk esetében a minőségi alap létfontosságú. Ezért még a legegyszerűbb helyzetekben is - ahogyan a lengőkapu is van - inkább biztonságot nyújtok.

A lengőkamra alatt

Felkészülés a telepítésre

A lengőajtók alapját a tervezés egyszerűsége jellemzi. A föld alatti része nagyrészt a talajba betonozott betoncsövek, fadarabok vagy vasbeton oszlopok alapja.

Az ilyen alapítvány építése nem túl bonyolult, de ez egy fárasztó folyamat. Többször is elvégeztem önmagamat, ezért teljes felelősséggel tudom kijelenteni: az asszisztens biztosan nem fog beavatkozni.

Az oszlopok mélysége kb. 1,5-2 m

Elkezdjük a munkálatokat a mélyedések előkészítésével, amelyekbe telepítjük a pilléreket:

  1. Feliratozom a célvonalon, megjelölve a támaszpontok telepítési pontjait. Nagyon fontos, hogy ne nyúljanak túl a kerítésvonalon, különben a kapuk el fognak kerülni.
  2. Jelölve az oszlopok ásó fészkeket. Minden fészek mélysége legyen legalább 1,5 m (nehéz alapon - legfeljebb 2 m), és a szélességnek legalább 10 cm-rel nagyobbnak kell lennie, mint a pólus szélessége a nagyobb oldalon.

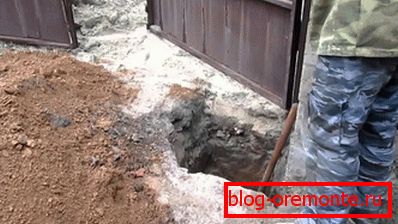

A pilléreket emelvényeket kézzel lehet ásni

Tipp Ha van lehetőség, nem ásunk lyukat, hanem fúrunk speciális eszközök segítségével. Tehát drágább lesz (a benzinbérlet kiadása körülbelül 400 rubel naponta), de sokkal gyorsabb.

  1. Minden fészek fenekén elaludok legalább 30-40 cm homok-kavicsos keveréket, és alaposan felhúzza.
  2. A nehéz tartók maximális stabilitásának biztosítása érdekében elsődleges betonozásra van lehetőség, kb. 10 cm cementet öntünk az M150 - M200 cementre a tetején.
  3. Belsejében a fészket a tetőfedő papírral vonja be, amely védi a talaj alsó részét a talaj nedvességétől.

Főzés fészket yamobura segítségével

  1. Ha a kapu felépítése ezt biztosítja, akkor az egyes gödrök kerületén alacsony zsaluzatot hozok az alagsorban. A zsaluzat gyártásához legalább 20-25 mm vastagságú lemezeket használnak.

Támasztók betonozása és szerelése

Ebben a fejezetben elmondom, hogyan telepíthet támogatást az aljzatokba és hogyan töltse fel őket megfelelő megoldással.

Az optimális algoritmus a következő:

  1. Támogatás a fészekben, lábazaton vagy tömörített kavicson alapulva és kiegyenlítve.
  2. Ha a csuklópántokat már a hevederre hegesztették, akkor javítom az alkatrész helyzetét úgy, hogy a pántok a nyílás felé nézzenek.

Az oszlop felerősítésével ezenkívül megerősíthetjük, ahogy ezt a fotót is

  1. Szerelek a kötél-fogantyúkat, rögzítve a támaszt szigorúan függőleges helyzetben. Az oszlopokat a gödörben is megerősíthetjük kövekkel vagy vasalatokkal - ezenkívül megerősítik az alapot.
  2. Az M300 cement alapú habarcsot készítek homok és kavics hozzáadásával. Meghoztam a megoldást a vastag tejföllé konzisztenciájába, és a tartályok körül a fészkekbe töltöttem, próbálva elkerülni a légzsákok kialakulását.

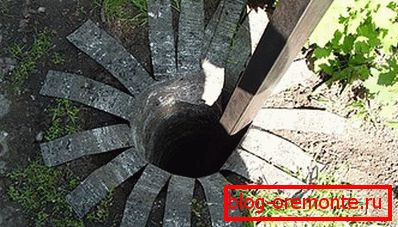

Fészek ruberoid betéttel, kész betonozásra

  1. Többször is áthatolok egy betonréteget egy megerősítő rúddal, felszabadítva az érintett levegőt. Ha van lehetőség, akkor a megoldást mély vibrátorral lehet kezelni - így még sűrűbb lesz.
  2. Megvizsgálom, hogy a tartók eltolódtak-e az öntési folyamat során, továbbá rögzítsék őket a lemezekből a támasztékkal, és hagyják a betont megszáradni.
  3. A rácsokat és a zsaluzatokat 7-10 nap elteltével lehet eltávolítani, és javasolnám a rudakat, hogy ne tegyék ki a rakományokat 3-4 héten belül. A beton polimerizációjának ideje 28 nap, és ezen időszak alatt biztosítani kell, hogy a habarcs felülete nem szárazon ki.

Támasztó oszlop beton "üveg"

Ha az alapot 200 m-nél nagyobb vagy nagyobb szárnyú tömegű, 2 m-nél nagyobb magasságú szerkezet alá öntik, akkor a tartóelemek tovább erősíthetők:

  • hogy megalapozza a csavaros cölöpöket, a tartókat a talajba csavarja, majd betonba öntve;
  • erősítse meg a fémtáblákat téglafalazattal (egész magasságban vagy csak alul);
  • 50-60 cm-es mélységű csík alapozással a tartóelemek alatti részeit összekötve - ez a rögtönzött esztrich csökkenti a kapu deformációjának kockázatát.

Kúpos kereszttartó

A gördülő szerkezet alatt

jelölés

A csúszó kapuk alapja egy csatorna, amely a föld alatti betonoszlopokra van rögzítve. Ez a csatorna támogatja a csúszó részt, mert nagyon fontos, hogy biztonságosan rögzítve legyen egy stabil alapra.

A csúszó kapuk alapjainak rajzolása, lehetővé téve az alap méreteinek kiszámítását, a nyílás szélességétől kezdve

A tervezési számítások kezdete:

  1. Az alap beágyazásának mélysége általában 1,2-1,5 m. Általában ezeken a határértékeken belül dolgozom, kisebb alapokra csak nagyon könnyű szerkezetekkel, minimális terheléssel.
  2. A betoncsík szélességét a csatorna szélessége határozza meg: ha 200 mm-es terméket használunk, a talp 400 mm széles. Két 140 mm-es csatorna mellett feküdtem az alapzat 0,5 m széles.
  3. Az alapzat hossza általában a csúszó rész hossza 1/2. Így a 4 méter hosszú csúszó kapuk alapja 2 m vagy több.

200 mm-es csatornát, mint a támogató platform részleteit

földmunka

A számítások alapján megteremtettek egy alapítványi tervet, melyet az ásatás, megerősítés és betonozás során összpontosítok:

  1. Kezdetével körülnézek az oldalon, ahonnan a tolóajtó található. Szükség esetén a talajszintet és a gyökeres fákat és bokrokat szinttel egyenlítem, különben gyökérrendszerük hamar elpusztítja a betonpótlót.

Árok a csúszó talp alatt

  1. Ezután a kerítés belsejéből egy árokot ások, amelynek méretei megegyeznek az alap méretével. Az aljzat alatti mélyedés lehet négyszögletes vagy U alakú, két aljzat az oldalakon.
  2. Az árok alját homokkal töltöm fel, 15 cm vastagságú párnát képezve, a homokos talapzatot alaposan becsapják.

Alapozás

Az 5 méteres csúszó kapu alapjainak kellően masszívnak kell lenniük és ellenállniuk kell a szilárd terhelésnek, ezért nincs szükség megerősítésre és megfelelő betonozásra.

Az utasítás a következő sémában foglalja össze a munkát:

  1. Egy 12-14 mm átmérőjű erősítőrudakból hegesztek vagy kötnek egy keretet, amelynek mérete kissé kisebb lesz, mint az árok méretei.
  2. A megerősítés felső széleit a tartócsatorna alsó részébe hegesztem.
  3. A fémszerkezetet az árokba süllyesztem, és a szilárd kerámia tégla támaszaira telepítem. Óvatosan illeszkedem a kerethez, a csatorna pozíciójára összpontosítva - tökéletesen vízszintesnek és szorosan a kerítés támaszoszlopának közelében kell lennie.

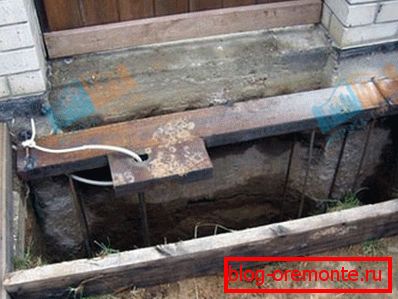

Csatorna árokban szerelvényekkel

  1. Konkrét betonból készítek 1 darab cementmagasságot, amely nem alacsonyabb, mint az M300, 3 rész homok és 4 rész zúzott kő. Az oldatot vízzel mérsékelt konzisztenciával hígítom, és kitöltem az árokot, próbáltam kitölteni oly módon, hogy nincsenek üresek a csatorna alatt.

Fontos! A betonnak nem szabad áttörnie a beágyazott fémréteget, mivel ez a csúszó mechanizmus összeszerelését teszi lehetővé.

  1. A betöltést a rétegek legjobban végzik: Általában az árokot 1/4 részekbe töltik, majd bajonetttel tömörítik.

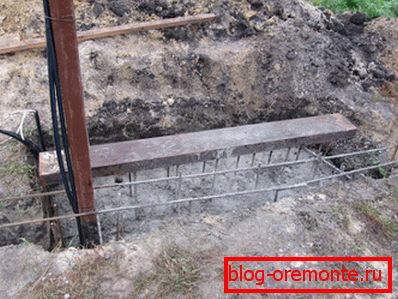

A beton legjobb rétegekbe öntve

A kapu felszerelése az öntés után 10-15 napon belül elvégezhető: a lengőszerkezettel ellentétben itt a rakományok nem lesznek képesek súlyosan károsítani az alapot. De ne feledjük, hogy jobb, ha nem használja a bázist normál üzemmódban a beton teljes kikeményedése miatt.

Mint a lengőkapu esetében, az alapzat felszerelése akár csavaros cölöpökkel, akár támasztórúd felszerelésével lehetséges a vasbeton oszlopokon lévő, a talajba temették.

Azonban ezeket a technikákat ritkán használják, mivel minden fáradságuk miatt túlzott biztonságot nyújtanak. Így a szokásos csúszó kapuknál a fent leírt technológia elég.

Ha megpróbálja beállítani a keret szintjét, akkor teljesen sima lesz

következtetés

A kapu alapjainak tartósaknak és megbízhatóaknak kell lenniük, és valószínűleg nincs más módja annak, hogy a földbe ássák és rögzítik azt vasbeton segítségével. Igen, ez a munka fáradságos, de ha megnézed a videót ebben a cikkben, és ha nehéz kérdéseid vannak, megkérdezed őket a megjegyzésekben, akkor képes lesz elkerülni a nehézségeket, és az eredmény nagyon értékes lesz!
