A garázskapukhoz tartozó swing vasalók csinálják magukat -

12-02-2018

Kerítés

Ha van garázd, vagy építesz, akkor biztosan szükséged lesz egy megbízható vaskapunakra. Különböző kialakításúak lehetnek, de a swing opcióról a legegyszerűbb és legmegbízhatóbb. És ennek a döntésnek az a fő előnye, hogy a termék önmagában is a karcolásból készülhet, mert ehhez hozzá kell járulnia a szükséges anyagokhoz és eszközökhöz, valamint időt kell töltenie a munkára.

A képen: a vas ajtók maximális védelmet nyújtanak a behatolás ellen.

Munkafolyamat leírása

Mielőtt a színpadon a munka színpadát megvizsgálnám, meg akarom mondani néhány fontos árnyalatról, amelyek ismeretlenek azok számára, akik első alkalommal hozták be a kaput saját kezükbe.

A tervezési követelmények a következők:

A nyílás szélességének olyan méretűnek kell lennie, hogy biztosítsa a garázs akadálymentes bejárását és kilépését.. Az általánosan elfogadott normák szerint a távolság a tükörtől az ajtókerethez 30 cm-re van, ha nem egyenes vonalba kell bejutnunk, hanem egy szögben, akkor a szélesség kedvéért még többet kell tennie a könnyebb mozgás érdekében. Ismét egy kisméretű kocsi esetében jobb, ha több rést találsz abban az esetben, ha később nagyobb autót vásárolsz;
A kapu magassága a szabványban 200-210 cm, ez elég a legtöbb autó számára. De ha nem zárja ki a minibusz megvásárlását a jövőben, azt javasoljuk, hogy legalább 240 mm magasságú magasságot készítsek, én átdolgoztam a kaput egy olyan személynek, aki először megbánta az extra pénzt egy nagyszerkezetért, majd a szerkezet cseréjéhez kellett fordulnia;

A nagy kapuk könnyű hozzáférést biztosítanak a garázshoz.

Fontos figyelembe venni a garázs szélességétaz általánosan elfogadott szabványoknak megfelelően a kapu és a falak közötti távolságnak legalább 80 cm-nek kell lennie, ami az épület megbízhatóságához szükséges;
A kialakításnak maximális erőt és megbízhatóságot kell biztosítania.ezért masszív sarok, profilcső vagy csatorna használata szükséges, és a fémlemez vastagsága legalább 3 mm. Ezenkívül gondoskodjon a minőségi garázs hurkokról és zárakról, amelyek kiküszöbölik a kívülről történő hackelés valószínűségét;
Végül a deformáció elkerülése érdekében függőleges bilincseket kell biztosítani.amely megbízhatóan rögzíti a szárnyat, és megakadályozza, hogy az anyag idővel billentse meg.

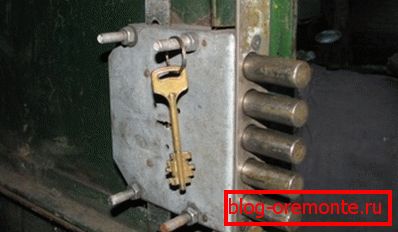

Megbízható zár - a garázskapuk kötelező tulajdonsága

Projektfejlesztés

A legnagyobb hiba az előkészítésben az a feltételezés, hogy a munkát szinte a térdre lehet tenni, meghatározva a szükséges dimenziókat és paramétereket a folyamatban. Tény, hogy ez messze van a helyzettől, és egy tiszta rajz nélkül, akkor sem kaphatunk kaput, sőt, vázlat nélkül, akkor általában nem számítjuk ki a szükséges anyagok mennyiségét.

A projekt elkészítése nem túl nehéz, néhány egyszerű lépést kell tennie:

Ha csak struktúrát építesz, akkor a kapu optimális méretét kell kiszámolnod, és ezen adatok alapján építeni kell. Ez a legelőnyösebb választás, mivel nem kell alkalmazkodni a meglévő feltételekhez, mindent meg kell tennie, ahogyan kell, és ennek eredményeképpen az optimális eredményt kapja;
Ha a régi kaput kicserélik, vagy a szerkezetet meglévő nyílásba teszik, gondos méréseket kell készíteni, és minden paramétert papírra kell írni. Fontos, hogy ne tévedj itt, mivel a keret összeszerelése után nehéz lesz megváltoztatni a szerkezetet;
Amikor minden paraméter létezik, meg kell határoznia az építés típusát, két lehetőség van - a szokásos csuklós redőnyök és a rendszer egy wicket, ha van egy kis ember a nagy ajtóban. A második megoldás nehezebb megvalósítani, de sokkal kényelmesebb azok számára, akik gyakran a garázsban vannak, és autójavítással foglalkoznak. Ha nem javítod meg a kocsit, és csak egy éjszakát teszel fel, akkor nincs szükség egy járdára;

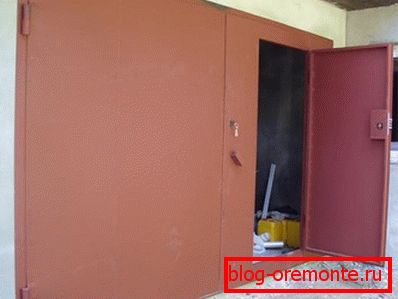

A járószék jelenlétében az ajtó nem nyitható meg, ami lehetővé teszi télen a melegedést

Ha az összes adathoz közel van, és eldöntötte a tervet, rajzot készíthet. Tükrözi az elemek összes fő dimenzióját, valamint a függönyök, fogantyúk, reteszek stb. Elhelyezkedését. Minél részletesebb a vázlat, annál könnyebb lesz a jövőben navigálni, annál kevésbé valószínű a hibák és a hibás számlák.

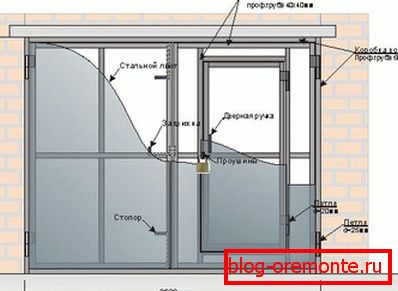

Íme egy példa, amely alapul szolgálhat.

Előkészítő szakasz

Ebben a szakaszban meg kell gyűjtened mindent, amire szükséged van a munkához. Elkezdi az anyagokat, és felsorolja azokat a fő lehetőségeket, amelyeket használhat. Önnek pontosan kiszámíthatja a pontos összeget, ha van egy projekt.

Fém sarok - az egész szerkezet alapja

Tehát az építési munkálatok a következőket követelik meg:

Sarok vagy profilozott cső a kerethez	Azt javaslom, hogy használjon egy 65x65-ös vagy annál nagyobb sarkot, mivel egy kicsit költ, és kiváló megbízhatósággal rendelkezik. Itt fontos megjegyezni, hogy a kialakítás nem csak a külső, hanem a belső keretből áll, amely a nyílás belsejében van elhelyezve, és sokkal megbízhatóbbá teszi a szerkezetet, vagyis az anyagnak kétszer annyi kell
Sarok az ajtókerethez	Lehet, hogy azonos méretű, vagy talán egy kicsit kisebb. A legfontosabb dolog az, hogy a formatervezésnek merevnek kell lennie, és nem kell egy vagy két év eltorzulnia a telepítés után. Személy szerint azt tanácsolom, hogy ugyanazt a 65x65 mm-es verziót használja, megbízhatóbb és kevésbé súlyos, mint a masszívabb típusok
Felületlap	A legjobb, ha 3-4 mm vastagságú anyagot használnak, mivel nagyon tartós és ugyanakkor súlya nem olyan nagy, mint a vastagabb változatoknál. Lehetséges a galvanizálás is, de sokkal drágább, és nehezebb festeni ezt a fajta fémet.
Beágyazott elemek	A falra fektetik vagy kalapálnak, és a csuklópántokon a hevederhez hegesztik, és megerősítik a szerkezetet. Ezért célszerű a legfeljebb 16 mm vastagságú szelepeket használni. Ami a hosszt, a "minél többet, annál jobb" elvét igazolja, mindez a falainktól függ.
Garázs hurkok	Ezek az elemek nagyon eltérnek a hagyományos függönyöktől, és ez nem meglepő, mert óriási terhelést kell elviselniük. Az alábbiakban elmondom Önnek, hogy melyik opciót kell jobban használni, itt csak megjegyzem, hogy szükség van 2 darab / szárnyra és 2 darab / kapujáraton, ha vannak (lehetnek kisebb elemek is)
Kapu szelepek	Felfelé és lefelé helyezkednek el, és nem csak megerõsítik a kialakítást, hanem megakadályozzák a szelepek szárnyait. Könnyebben megvásárolhatók késztermékben vagy megrendelésben a műhelyben
Zár vagy zárolás	Anélkül, hogy megbízható zárrendszer lenne, a kapu minden megbízhatósága haszontalan. Ezért megbízható zárat vagy több zárat kell beszerelni és helyesen telepíteni.
Alapozó és festék	Alapozó és festék vas kapukhoz - a munka végső szakaszának kötelező jellemzője. Fontos, hogy a fém megvédje a korróziótól közvetlenül a beszerelést követően, különben a felületet később teljesen meg kell tisztítani.

Fontos! Néhány szakember véleményét láttam egy professzionális lap használatára, mint a külső borítóra. De ez nem a legjobb megoldás, ha csak azért, mert az anyag vastagsága 0,5 mm, és könnyen nyitható ki még egy doboznyílással is. Ne mentse, és válasszon egy szilárd külső felületet.

Az udvaron lévő garázsban a padlóburkolat használható, a garázs-tömbökben jobb szigorúbb lehetőségeket használni

Most meg kell tudnia mondani, milyen eszközre van szüksége a munka során:

Hegesztőgép - nem teheti meg nélküle. Lehet bérelni berendezéseket, és ha nem tudja, hogyan kell dolgozni, vonzhat egy szakembert a hegesztéshez, ha mindent készítesz magadon, akkor a munka nem lesz túl drága;
Bolgár és legalább öt forgácsoló kerék a fémhez. Azt tanácsolom, hogy ne mentse a lemezeket, mert az olcsó alkatrészek nem csak gyorsan fogynak, hanem felrobbanhatnak a vágás során is, ami nem biztonságos;

Csak kiváló minőségű felszerelést válasszon

A méréshez és jelöléshez mérőszalagot, szintet és szöget, valamint egy építési ceruzát használnak. Tehet egy jelölőt, sokkal kényelmesebb, mert a címkék sokkal jobban láthatóak;
Az ecset szükséges lesz a felület felszínének festésére, miután felépítette a szerkezetet.

A kapu keret összeszerelése

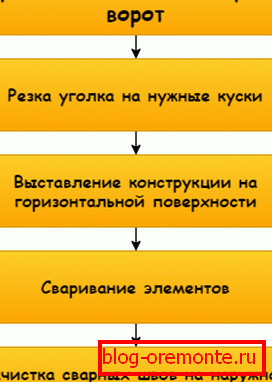

Az eljárás több szakaszból áll, az alábbiakban egy diagram, és az egyes szakaszokat részletesen ismertetjük:

A folyamat minden része fontos.

A garázsajtó vázszerkezete a külső és belső részekből áll, azaz 4 vízszintes és 4 függőleges elemre van szükség. A vágás során azt javaslom, hogy fordítson különös figyelmet a daráló helyes helyzetére, a gyakran tapasztalt drótvágók torzulást tesznek lehetővé. Ennek elkerülése érdekében egyenes vonalat húz mindkét oldalra, és szigorúan haladjon rajta;

Tartsa a szerszámot megfelelő módon, hogy a lemez megsemmisülése esetén a sérülések lehetősége is minimális legyen.

Ezután be kell állítania a keretet pontosan, a sarok a falakkal szomszédos, vagyis a külső egy sík felület lesz. A beállításnál ellenőrizze a sík szintjét, és szabályozhatja a geometriát, mérje meg az átlót - ugyanúgy kell, hogy legyen. Mivel a keret alsó részei hegesztve lesznek, jobb, ha egy magassági tömbre vagy egy téglacsomóra helyezzük.

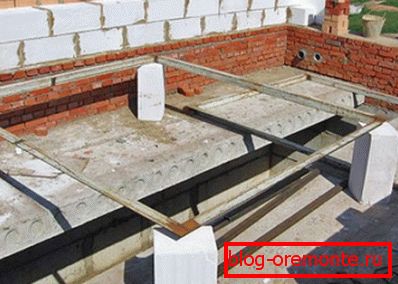

Minél gördülékenyebb a keret, annál megbízhatóbb lesz a design.

A hegesztést szépen és határozottan végezzük, a varratnak az egész kötés mentén kell haladnia, a pontváltozat nem biztosítja a szükséges megbízhatóságot;
A második elem ugyanolyan hegesztéssel van ellátva, a külső hegesztési helyeket pedig egy csiszolóval simítják, hogy biztosítsák a legegyenletesebb síkot és a lapok legmegfelelőbb illeszkedését a felülethez.

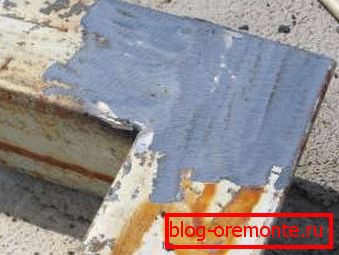

A hegesztés külső része tökéletesen lapos.

Szalagszerelvény

Azt tanácsolom, hogy a keretszerkezet befejezése után indítsa el ezt a szakaszt, mivel ez a fő irányvonal. A vas garázskapukat úgy tervezték, hogy fontos az összes rész egymáshoz illesztése, ezért próbálja meg a lehető legjobban elvégezni a munkát.

Maga a folyamat így néz ki:

Megmérjük a belső keretnyílás méretét, amely után a szárnyak elemeit levágjuk. A függőleges részeknél a hossznak 10 mm-rel kisebbnek kell lennie, mint a keretben lévő távolság, így a szerkezet könnyedén beléphet, vízszintes mérete pedig még kisebb lesz, a két függőleges keretelem vastagságát is el kell távolítani. Vagyis az ajtók és a keret között körülbelül 5 mm-es résnek kell lennie a kerület körül;

A dobozok a legjobbak a dobozban való kipróbáláshoz, így garantálják a hibák elkerülését

Az illesztés után a keretek hegeszthetők, győződjenek meg róla, hogy nem mozognak a működés közben, és a lehető legegyenletesebben kerülnek kialakításra. Gyakran előfordulnak olyan helyzetek, amikor a gondatlan munkához való hozzáállás miatt a vas kapuk kezdetben kifordulnak, és nehéz kinyitni és bezárni őket;
Most nézzük meg, hogyan lehet még erősebbé tenni a szerkezetet: erre a keretre vízszintes vagy függőleges támaszték is erősít, a helyzetük nem számít, a legfontosabb a vászon megerősítése;

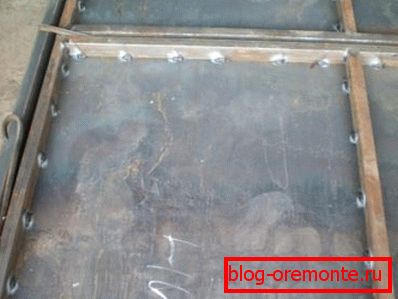

A távtartók sokkal erősebbé teszik a kaput

Ha kapuval rendelkezik egy kapuszárnyal, akkor az egyik szárnyban ki kell nyitnia, és további merevítő bordákkal meg kell erősíteni.

A merevítők megerősítik a nyílást a kapu alatt lévő kis ajtó alatt

A szelepek felépítése

A garázskapu folytatása fémlemez felhúzásával a munkálatok egyszerűek, de vannak olyan jellemzői:

A 3 mm vastag lapot úgy vágják le, hogy a felső és az alsó ízületeket lefedje, mint az ajtók közötti összekötő elemet, akkor két lehetőség van. Az első az, hogy egy lapon a lap 2-3 cm-re nem éri el a szélét, a másik pedig hosszabb ideig tart, így bezárja a kapcsolatot. A második a lap közepén lévő redőnyeken egyenletesen rögzíti a lapot, majd egy fémszalagot hegesztenek fel egyikük tetejére, ami bezárja a rést;

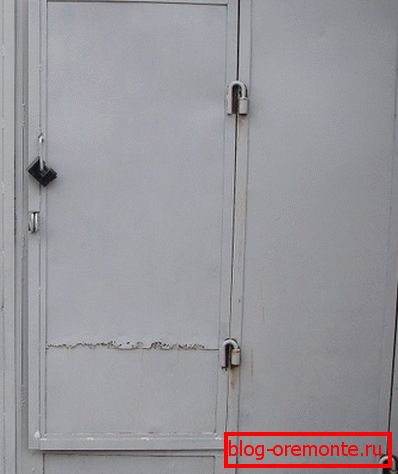

Ha hegesztett csíkot talál a vas kapukon levő összes ízület tetején, ez növeli a betörés ellenállását.

A lemezt egy pontmódszerrel hegesztik, ugyanakkor nagyon óvatosan figyelemmel kísérik, hogy nem mozog, különben nagyon nehéz lesz újra dolgozni;
Ezután meg kell próbálni a zsanérokat, erre a célra legalább 50 mm átmérőjű megerősített változatokat kell a gömbön vagy a főcsapágyon venni. Fontos egy megbízható opció kiválasztása és az elemek lehető legpontosabb beállítása, a keret és az ajtó rögzített helyzetben történő rögzítéséhez;

Megbízható csuklópántok biztosítják a kapu könnyű zárását és kinyitását

Az elemek nagyon megbízhatóan vannak hegesztve, majd ellenőrizni kell a rendszer működését, és hogy van-e gond a zárónyitással;

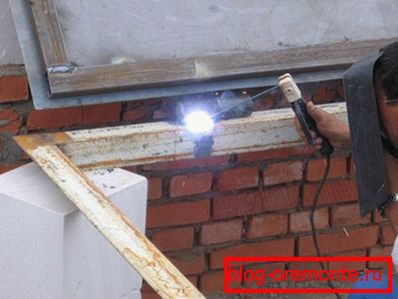

A megbízható hegesztés előfeltétele a minőségi kapuknak

Végül a reteszek és zárak rögzítve vannak, különböző lehetőségeket lehet használni.

Fontos! Javaslom, hogy használjon két opciót, például egy belső és egy lakatot, és erősítse tovább a záróelem kialakítását, ami egyidejűleg bezárja a kulcslyukat.

Telepítés és festés

A kész szerkezet a nyílásba kerül a következőképpen:

Először a beágyazott elemeket a falba merítik, ami megerősíti a szerkezetet;
Ezután helyezze el a keret belsejét, hegesztve a jelzáloghoz. Csíkok vagy sarkok hegeszthetők hozzá, amelyek a külső részhez kapcsolódnak;
A külső szerkezet szintre van állítva, majd a korábban hegesztett illesztésekkel meg kell ragadni a belső felületre;

A doboz két része feltétlenül össze van kötve.

Ezt követően ellenőrizzük az építkezést, ha minden rendben van, akkor mindent hegesztünk a végére.

Kitaláljuk, hogyan kell festeni a kaput, minden egyszerű:

A festés előtt a felületet megtisztítják és zsírtalanítják, ezáltal a festék jobban tapad;
A festés a primer alkalmazásával kezdődik, megvédi a felületet a korróziótól és javítja a bevonó réteg tapadását;

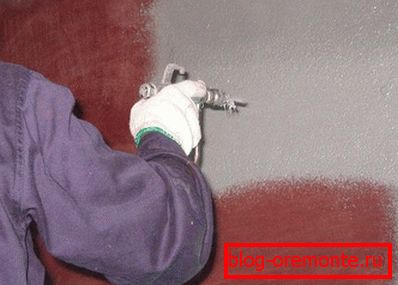

A fém festése előtt a primert kell alkalmazni.

Jobb a festés 2 rétegben, az időjárásálló festéket használják a munka, az jobb akril vagy alkid alapján, az árak a vegyületek magasabbak, de a minőség sokkal jobb.

Természetesen, ha akarja, díszítheti a kaput kovácsoló elemekkel - a fém minták látványosak és a rendes ajtókat sokkal érdekesebbé teszik. De ez egy külön felülvizsgálat témája, amelyet részletesen meg kell vizsgálni.

Az ilyen kapuk azonnal átalakítják a garázst.

következtetés

A vas kapu a saját kezével nem olyan nehéz, önmagad látni fogod magad - elegendő egy szerkezetet összeszerelni, és ha újra meg kell csinálni a munkát, akkor gyorsan és egyszerűen átmegy. A jelen cikkben szereplő videók még jobban megmagyarázzák a fontosabb árnyalatokat, és ha kérdései vannak, kérdezze meg őket a megjegyzésekben.
