Trenchless do-it-yourself csőfektetés

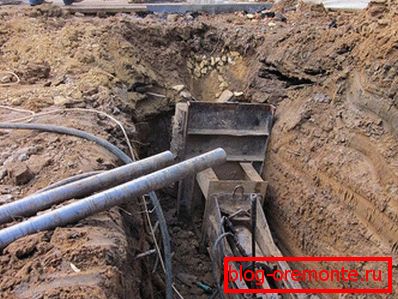

Az építők jól tudják, hogy az egyik legproblémásabb probléma, amelyek a csövek elhelyezésekor merülnek fel, a mesterséges akadályok leküzdésének egyik módja. Ilyen akadályok lehetnek a jövő csővezeték útján (kerítések, csatornavezetékek, utak stb.) Elhelyezkedő különböző létesítmények. Általánosságban elmondható, hogy az ilyen helyeken (későbbi csőszereléssel) történő lerakódás kérdése egy olyan tárgy jelenlétében, amely nagyobb terhelést okoz a talajon, kifejezetten az SNiP követelményei tartalmazzák. Ezt magyarázza az a tény, hogy egy ilyen művelet a föld összeomlását és a feletti szerkezet elpusztítását okozhatja. A saját kezű kovácsolás nélküli cső különösen fontos szerepet játszik az intenzív forgalom (beleértve a vasútokat is) megtámadása esetén. Ilyen helyzetekben az úgynevezett "lyukat" alkalmazzák, ami kizárja az előre nem látott talajszivárgás lehetőségét a munkaterületen.

Pipeline Laying Techniques

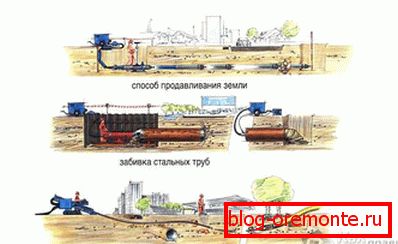

A csővezetékek összes ismert módszere közül a leggyakoribbak a következők:

• közvetlen szúrás;

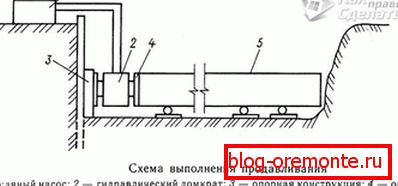

• a talaj úgynevezett "nyomása";
• fúrás (vízszintes);

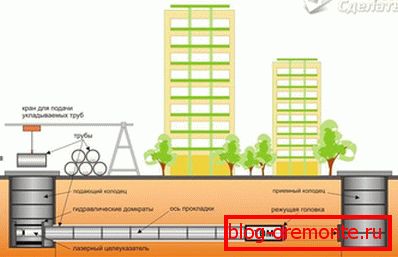

• penetráció pajzsokkal.

Annak érdekében, hogy kiválaszthassa a megfelelő csőfektetési lehetőséget, a következő dolgokról kell döntenie:

• a talaj állapotát a vezetékzónában (beleértve a benne lévő természetes víz jelenlétét);
• az épület jellege;
• az elhelyezett csatorna külső tényezőktől való elkülönítésének paraméterei;
• a tömítés hossza;
• a csővezeték átmérője;
• gazdasági okok miatt.

A technológia "szúrás" előnyei

A csővezetékek egyik leggyakrabban használt módszere az agyag és a vályogos talajon végzett munkák (550 mm átmérőjű csövekkel). Közvetlenül megjegyezzük, hogy az így létrehozott telek hossza nem haladhatja meg a 60 métert. Ezenkívül ebben az esetben nem lehet különleges felszerelés (különösen csörlők és csatlakozók nélkül).

Ennek a módszernek kétségtelen előnyei vannak, amelyeknek köszönhetően az összes munkát elvégezheti anélkül, hogy megsemmisítené az úttestet (vagy bármilyen más épületszerkezetet). Valójában ebben a helyzetben a csővezetéket közvetlenül a föld felszínén lévő épületek vagy épületek alatt helyezik el.

Ennek a technikának a használatának előfeltétele, hogy figyelembe vegye a csővezeték helyén a talajrétegek esetleges elpusztításával (erózióval) járó fő kockázatokat. Mindezekben az esetekben nemcsak a föld összetételének minősége, hanem a felszín alatti víz mélysége is elengedhetetlen a tervezett telepítés területén.

Nemrégiben a csövek fektetésének módja, amely nem jelenti az árkok ásását, egyre népszerűbbé vált az építők körében, és fokozatosan felváltja a kábelezés egyéb lehetőségeit. A szakértők szerint a "lyukasztás" a legmegbízhatóbb módszer, és olyan előnyökkel jár, mint:

1. A telep integritásának megőrzése, a "lyukasztás" a talaj lyukasztásával.
2. Nem veszélyezteti a környéken található kommunikációkat.
3. A speciális (nehéz) építőipari berendezések elutasításának lehetősége.

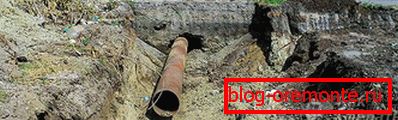

Hogyan készítsünk egy lyukat a saját kezünkkel

A csuklós csőfektetés módszerének gyakorlati megvalósítása a saját kezével csak viszonylag rövid szakaszon (legfeljebb tíz méter) és akkor is, ha jó fizikai formája van, amely lehetővé teszi a nehéz munkák elvégzését. Ami az ilyen munkákhoz szükséges felszerelést illeti, feltétlenül szükséged lesz a következő egyszerű eszközre:

• a legegyszerűbb hegesztőgép;
• a szokásos "bolgár";
• egy kis máglya;
• 20 milliméter vastagságú szerelvények;
• az Ön által választott átmérőjű acélcső (több darab);
• a szivattyú műanyag csővel van felszerelve;
• műanyag hordó nyakkal (200 literes kapacitásig);
• tölcsér 2 méter hosszú tömlővel.

Az árokási folyamat általában a következő lépéseket foglalja magában:

1. Az árok készítése az út mindkét oldalán (12-13 cm szélességgel). Ha ásni kezd, a cső tengelye, amelyet megtervezni tervez.
2. Ezután a csövek billentése megérkezik, és annak vége meg van élesítve, amelyet a talajba kell vinni. Ugyanakkor a legjobb megoldás a fogak vágása, a "daráló" használatával.
3. Mindezen műveletek végrehajtásával (a csővezeték minden egyes egymást követő megnyomása után) el kell végezni a talaj mosását az üreges részből.
4. A cső minden következő "öblítése" után folytatni kell a vezetést egy pengetővel.
