Természetes cirkulációs fűtési rendszer

Annak ellenére, hogy a korszerű távfűtési technológiák ma már gyakoriak, a természetes keringésű fűtési rendszer nagy igényeket támaszt. Ez elsősorban annak köszönhető, hogy könnyen telepíthető, és ha figyelembe vesszük a magánszektor villamos energiával való ellátottságának instabilitását is, akkor az ilyen autonóm fűtési rendszer népszerűsége egyértelművé válik.

Hogy működik

Azonnal meg kell mondani, hogy egy speciális eszköznek köszönhetően a rendszer a hűtőközeg kényszerforgatásán működik. A víz mozgása a csövekben azért következik be, mert hûtéskor a víz sûrûsége növekszik, és leereszkedik a kazánra a lejtõn elhelyezett csöveken keresztül, és a felmelegített vizet kifújja.

Bár egy természetes keringető fűtési rendszer működhet szivattyú nélkül, jobb telepíteni. Amikor a szivattyú be van kapcsolva, a hűtőfolyadék gyorsabban áramlik a csöveken keresztül, ezért a szoba gyorsabban felmelegszik.

A kazán elhagyásakor a víz belép a gyorsító kollektorba, eléri a csúcspontot, és a csővezetékeken a kazánból lejtőn lefelé húzódó csöveken keresztül, hűtés közben folytatja útját körben.

Hátrányok és előnyök

Először is, beszéljünk a hiányosságokról. Ez a megközelítés segít meghatározni, hogy egy ilyen fűtési rendszer megfelel-e Önnek.

• Ha nincs szivattyú a rendszerben, akkor várnia kell hosszú ideig, amíg a forró víz el nem éri az elemeket, és áthalad rajta.
• A fűtőtestek egyenetlen fűtése. Ez ugyanazt az árnyalatot jelenti - forró víz felülről, hideg alulról.
• A telepítést drágább nagy átmérőjű csövek hajtják végre.
• Nyitott tágulási tartályt kell felszerelni, aminek következtében a víz elpárolog, és rendszeresen hozzá kell adni a rendszerhez. A zárt típusú tágulási tartály felszerelése romolhat a rendszer teljesítményét.
• A szoba kialakítása szenved.
• Ne sértse meg a csövek lejtését, még akkor sem, ha meg kell áthidalnia az ajtót.
• A rendszernek a lehető legkisebbnek kell lennie.
• Ha szivattyú nélküli fűtési rendszert tervez, pontosan meg kell határozni az elemek, a tágulási tartály és a kazán szintjét, amelyet a legalacsonyabb ponton kell felszerelni.

előnyök

• Elektronezavisimost. Még ha szivattyú van felszerelve, áramszünet esetén (vagy amikor a szivattyú meghibásodik), a fűtési rendszer továbbra is működik.
• telepítés и дальнейшее обслуживание не требует особых навыков.
• Csendes munka.

A rendszerek típusai

Amint már említettük, a gravitációs fűtési rendszerben nem lehetnek különbségek a magasságban, különben egyszerűen nem fog működni. Emiatt több kontúr is készíthető.

Egykörös áramkör

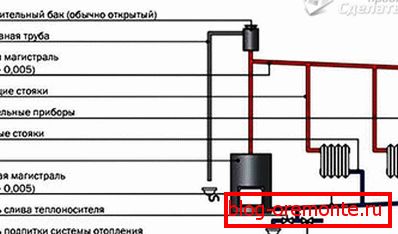

Minden itt világos - az egyik cső a kazánból indul, a másik megy, és az elemek összekötik egymással. A bemutatott rendszer segít megérteni.

Az egykörös rendszer egycsöves lehet, csak ebben az esetben figyelembe kell venni azt a tényezőt, hogy az egyes egymást követő akkumulátorok a gravitációs rendszerben sokkal érzékenyebben hidegebbek lesznek az előzőnél.

Dupla áramkör

A kétkörös rendszerek eltérhetnek a hűtőközeg mozgásának irányában:

1. A közelgő forgalommal.
2. Elhaladó forgalom.

A csőszerelési módszer megválasztása, figyelembe véve a hűtőfolyadék áramlási irányát, főleg attól függ, hogy az ajtók hol helyezkednek el a helyiségben, vagy vannak olyan árnyalatok, amelyek miatt a helyreállítás nem lehetséges.

A választott rendszertől függetlenül a csövek szögszöge nem változik.

Hogyan kell kiszámítani az akkumulátorok és a kazán fűtését

A pontos eredményekről nem kell beszélni, mivel minden ház egyedi, és számos paraméterben különbözhet, ami az általános rendszerben nem vehető figyelembe, és nincs rá szükség. Ideális körülmények között úgy tekinthető, hogy a fűtés 1 m² elég 60 watt radiátor teljesítmény. Teljesen világos, hogy ha a ház nincs szigetelve, egyszerű fából készült ablakok vannak telepítve benne, akkor meg kell majd telepíteni a nagyobb teljesítményű elemeket.

Annak érdekében, hogy a későbbiekben ne végezzen átdolgozást, még a tervezési szakaszban is fontos megismerni, hogy mi legyen az akkumulátort (vagy elemeket) egy adott helyiségben. Ehhez kétféle módszer közül választhat.

Térfogat szerint

Pontosabb adatok érhetők el a helyiség térfogata alapján. Méréseket végzünk, és miután adatokat kaptunk a szoba magasságáról, szélességéről és hosszáról, szorozzuk össze őket, és szaporítsuk az eredményt 40 wattsal. Tekintettel a szerkezet sajátosságaira, korrekciós tényezőt vezetünk be. hogy:

• egyszintes magánház nem szigetelt padlással - 1.5
• szobák szigetelt falakkal - 1.1;
• szobák nem szigetelt falakkal - 1,3;

Fontos figyelembe venni az ajtók és ablakok számát.

• Ha van egy bejárati ajtó a szobában, akkor 150-200 W-ot kell hozzáadni az így kapott számhoz.
• Ha az ablakok kicsiek és energiaigényesek, mindegyikhez további 70 watt szükséges.
• A nagy vagy nem szigetelt ablakokhoz 100 wattot kell hozzáadni.

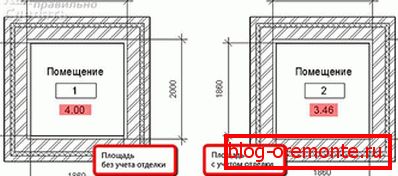

Területenként

Az elemek számának kiszámítása a padlófelületen egy átlagos jelzőt használ - 1 kW / 10 m². Ugyanez az elv alkalmazható a házhoz vásárolt fűtőkazán teljesítményének kiszámításához.

Tekintsünk egy példát a számítások elvégzésére.

• Van egy ház, amelynek belső mérete 9,8 m. A szélességet hosszabbítjuk és a területet - 72 m².
• 72 m² 10-re osztva (1 kW / 10 m²), és kapjuk a 7.2 - ez a kazán teljesítmény kW-ban.
• Most megtudjuk, hogy az elemek mennyire 2 és 4 m között vannak.
• A terület 8 métert mutatott².
• Ugyanazokat a számításokat használjuk, mint a kazán esetében, a 0,8-os értéket - az akkumulátor energiát kW-ban.

Most módosítunk az éghajlati övezetekre vonatkozó módosításokat. Tekintsük az együtthatókat:

1. A déli régiókban - 0,8-0,9.
2. A Far North - 1.5-2.
3. A középső zónában - 1.2-1.4.

Példánkban egy 7,2 kW-os kazánra volt szükség. Figyelembe véve az együtthatót, kiszámítjuk a Középső sáv végleges adatait:

• 7,2?1,4=10,08.
• Tekintettel arra, hogy a kazánnak rendelkeznie kell egy erőforrással, 12-15 kW teljesítményű fűtőtestet szerzünk.
• Ugyanígy megközelítjük a példában használt helyiség akkumulátorteljesítményének kiszámítását: 0,8 - 1,4 = 1,12 kW. Fordulj fel és kapj 1,2 kW-ot.

Az akkumulátor erejét a termék útlevele jelzi. Ha nem biztos abban, hogy a számítások helytállóak, akkor szerezzen be egy erősebb radiátort a termosztát felszerelésével.

telepítés

• Amint már említettük, a kazánt a legkisebb ponton kell felszerelni.
• A csővezetéknek nem szabad a visszatérő cső bejáratának szintje alatt állnia. E követelmény elhanyagolása a fűtési rendszer jelentős romlását eredményezi.
• A falakon jelzik a csövek és radiátorok elhelyezkedését.
• A radiátorok fel vannak szerelve - helyzetüket az épület szintje ellenőrzi.
• A kazán tápvezetékéről egy nyomásfokozó-gyűjtőt szerelnek fel. Nagy átmérőjű csőnek kell lennie.

• A tetején nyílt tágulási tartály van felszerelve. Ha a padláson található, akkor a hajót és a vezetéket alaposan szigetelni kell.
• A csöveket 1 cm-es lejtőn szerelik fel egy lineáris csőmérőre. Ha nem lehet ragaszkodni ehhez a normához, akkor a csepp 0,5 cm-re csökkenthető, de nem kevesebb. Figyelembe kell venni, hogy a cső lejtésének csökkenésével a teljes fűtési rendszer hatékonysága csökken.
• A helyes helyen van egy összekötő cső, amely a radiátorhoz ér. A fémcsővezetékben a kivezetés hegeszthető vagy összeköthető egy teával. Műanyag csövekkel történő munka során szerelvényeket kell használni, forrasztani őket, és ne feledkezzen meg a csapokról és a termosztátokról (ha azok beszerelése biztosított).
• A rendszer legalacsonyabb pontjánál (rendszerint a kazán közelében) csaptelepet kell felszerelni, és a rendszerbe öntik a vizet.

Amikor egy gravitációs rendszert tervezünk egy kétemeletes házban, figyelembe kell vennünk, hogy a hűtőfolyadék áramlását a második emeleten végezzük, majd leereszkedünk az első emeleten lévő radiátorokra.

Még mindig meg kell töltenie a rendszert vízzel, és ellenőrizni kell a szivárgást, felmelegíti a helyiséget, anélkül, hogy aggódnia kellene, hogy kikapcsolják a villamos energiát.

videó

Tekintse meg a videót arról, hogy hogyan lehet kiszámítani a fűtést a természetes keringésben:

Ez a videó egy példát mutat a természetes keringésű fűtésre:
