Szivattyú a víznyomás növeléséhez

Ha fáradt a gyenge víznyomás a csaptelepben, és meg akarja oldani ezt a problémát, azonnal javasolhatja egy szivattyú beszerelését a víznyomás növelése érdekében. Meg lehet mondani, hogy ez a legegyszerűbb megoldás, azonban nem minden esetben lehetséges. Például, mit kell tennie, ha a városban vagy a mikrokörzetben a víz ki van kapcsolva ütemterv szerint? A szivattyú nem oldja meg teljesen a vízhiány problémáját. Ebben az esetben további vízforrásra van szükség. Vagy legalábbis akkor kell megvásárolnia a berendezést, hogy kis mennyiségű vizet takarítson meg.

Ha mindent és mindent eldöntött, akkor a szivattyú telepítése ideális megoldás, akkor fontos, hogy megismerkedjen az eszköz megválasztásával kapcsolatos valamennyi finomsággal. Először azonban az alacsony nyomás okait kell kezelni. Bár ez a cikk fő témája a szivattyú kiválasztása, átfogóan és széles körben átgondoljuk ezt a problémát veled. Különösen megvizsgáljuk, hogy a csaptelepnek milyen optimális nyomásnak kell lennie a háztartási készülékek (mosógép, mosogatógép) normál működéséhez, az egészségügyi berendezések egyszerű használatához stb.

Víznyomás - mi legyen

Általában a nyomást atmoszférában vagy rudakon mérjük. Tehát 1 bar egyenlő 0,99 atmoszféra. Ha többlakásos magánházakban található apartmanokról van szó, akkor vannak olyan normák, amelyek szabályozzák a ház belépéseire és az egyes lakások bejáratára gyakorolt ​​nyomás mértékét. Ezeket a szabályokat a 2.04.02-84 és a 2.04.01-85.

A táblázat mutatja a nyomás különböző területeken, valamint a lakás és a ház:

Az otthoni vízvezetékhez és a napi igények kielégítéséhez elegendő 2 atm nyomás. Vannak azonban kivételek. A hidromasszázs funkcióval ellátott zuhanykabinhoz és egy jacuzzival ellátott fürdőszobához 4 atm nyomás szükséges.

Vannak, akik azt hiszik, hogy annál nagyobb a nyomás a rendszerben, annál jobb. De van még egy hátoldal az érme. Ha a nyomás túl magas, például 6,5 atm vagy annál hosszabb ideig, a csövek és egyéb csatlakozások szerelvényei nem tudnak ellenállni. A csaptelepek, csaptelepek és egyéb vízvezeték-berendezések is lebomlanak.

A víznyomás meghatározása

A fenti adatok alapján fontos, hogy meg tudjuk határozni a víznyomást otthon. Ez a feladat egyszerűsített, ha a lakóhelyén lévő vízellátás bejáratánál már van egy mérőberendezés - egy nyomásmérő, amint a képen látható:

Azonban, ahogy azt a gyakorlat mutatja, ritkán van ilyen felszerelése. Ezért ebben a fejezetben számos módszert kínálunk a víznyomás szintjének meghatározásához.

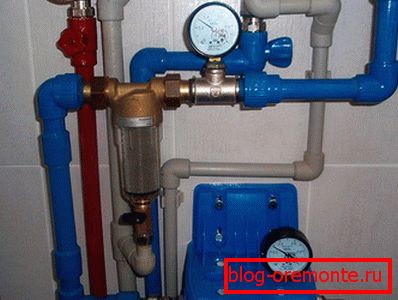

Helyhez kötött nyomtáv - az optimális megoldás

Ha csővezetéket telepít vagy cserél, akkor a rendszerben lévő víznyomás mérésére telepített nyomásmérőt telepíthet. Ebben az esetben nem kell rögtönzött eszközökkel rendelkeznie.

Ideális esetben egy nyomásmérő kerül telepítésre minden vízvezeték szerelvény közelében. Esztétikai szempontból azonban ez egyértelmű hátrány. Ráadásul ez elég költséges élmény.

Ha követed a gyakorlatot, a nyomásmérő azonnal a lakás bejáratánál van felszerelve. Ugyanakkor a számlálónak. Miért? Nagyon egyszerű: a szűrő, a visszacsapó szelep és maga a mérő már lefutja a nyomást. Ezért ha az indikátor közvetlenül a bejáratnál érdekel, a nyomásmérő ilyen módon van felszerelve.

De ne felejtsük el, hogy minden fogyasztónál a nyomás más lesz, mivel csökken, és számos akadályon áthalad a csővezetéken. Az alábbi elemek leginkább befolyásolják a víznyomás csökkenését:

• a csőátmérő változtatásával rendelkező helyek;
• szabályozó és ütközőszelepek felszerelése;
• szűrők;
• póló;
• fordul;
• tömlők (WC-tál, zuhanytálca stb.).

Mindezt figyelembe véve, a víznyomás jelzője a lakás bejáratánál és egy adott fogyasztó kijáratánál eltérő lesz. Ha egyáltalán nincs felszerelve nyomásmérő, akkor az alábbiakban két olyan mérési módszert ajánlunk Önnek, amelyekhez hordozható nyomásmérő és tömlő szükséges.

Videó: álló nyomásmérő művelet

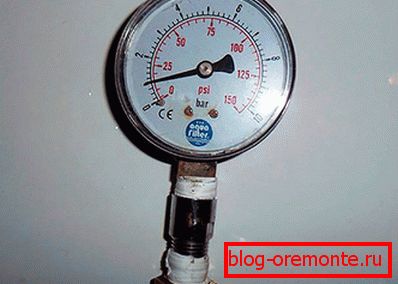

Nyomásmérő a zuhanyzáshoz teszteléshez

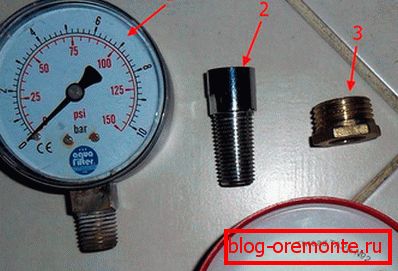

A nyomásmérés egyik legegyszerűbb módja a nyomásmérő beépítése a zuhanyfej helyett. Ehhez elő kell készíteni a következőket:

• menet kiterjesztése;
• manométer a vízhez maximum 6 atm;
• adapter a menethez?
• FUM-szalagot.

Mindezen elemeket egymáshoz kell kapcsolni. Ehhez rögzítse a fémjelzõt a mérõre, és az áttérés után. menet. A menet tömítéséhez feltétlenül füstszalagot kell használni. Fontos, hogy szoros kapcsolatot létesítsen, ellenkező esetben a pontos mérések sikertelenek lesznek.

Ezután csavarja le az öntöződobozot a zuhanytálcában, és helyette nyomásmérővel rögzítse a konstrukciót. Vigyázni kell arra, hogy ne hagyja el a tömítőgumit az anyával az öntöződoboz alatt, így néz ki:

Most megnyithatja a csapot és mérheti a víznyomást. Ugyanakkor fontos egy művelet végrehajtása: annak érdekében, hogy a zuhany alatt ne legyen levegő, kapcsolja át a vízellátást a zuhanyról a csapra többször. A levegő jön ki, és meg tudod találni a nyomást.

De itt nem szabad rohanni a következtetésekre. Az a tény, hogy a víz egy komplex csőrendszeren keresztül jut be a zuhanyba. Továbbá ismert, hogy minél nagyobb a víz áthalad és a vékonyabb a cső (a cső átmérője sokkal kisebb, mint a bejárati cső átmérője a lakáshoz), annál erősebb a nyomásesés. Ezért ily módon csak a nyomásmérő jelzését tudhatja meg ezen az egészségügyi berendezésen. Ha ilyen műveletet hajtanak végre például egy mosógép közelében, akkor a jelző kissé eltérhet, mivel a tömlő átmérője nagyobb, mint a zuhanyé.

Ez a módszer kényelmes, mert meg tudja határozni, hogy van-e eldugulás a csőben. Például észreveszi, hogy a fürdőben a víznyomás jó, és a konyha viszonylag alacsony. A nyomásmérő felszerelésével és a számok összehasonlításával könnyedén meghatározhatja, hogy a csővezeték melyik részén van eltömődés.

Azonnal, mielőtt a zuhanyfejet lecsatlakoztatná a tömlőről, vagy egy másik vízvezeték-szerelvényt leszerelne, ne felejtse el kikapcsolni a vizet. Ellenkező esetben nem kerülheti el az elárasztást.

Videó: házi nyomásmérő

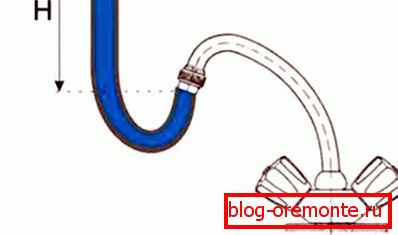

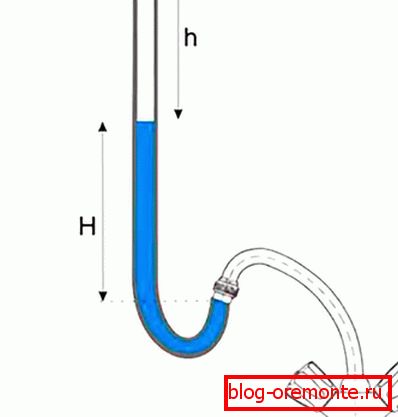

Tömlő segítségével a nyomás kiszámításához

Ha nem pontos, közelítő nyomásmérés végezhető egy hagyományos 2 méteres tömlővel. Ezt a módszert főként csak a csapvíz kifolyására gyakorolt ​​nyomás mérésére használják.

Fontos feltétele egy átlátszó tömlő használata. Ez lehetővé teszi a szükséges mérések elvégzését.

A mérési folyamat a következő:

A mérések elvégzése után a következő képlet segítségével végezzen el számításokat:

P = Ratm? H0? H1.

Ebben a képletben:

• P - nyomás a csővezetékben a szelep kimenetén, atm;
• Ratm - nyomás a tömlőben, amíg a szelep nyitva van, atmoszférában mérve;
• H0 a tömlő hossza, mielőtt a vizsgálat nulláról indulna;
• H1 - a cső hossza a cső és a megállapított vízszint között.

De ne felejtsük el, hogy az ilyen számítások közel állnak a valósághoz, pontosabban a nyomás a fent leírt módszerek segítségével mérhető.

Alacsony víznyomás okozza a vízellátást

Mielőtt bármilyen intézkedést megtenne, fontos az alacsony nyomás okainak meghatározása. Bizonyos esetekben a szivattyúberendezés beszerzése és beszerelése nem fogja teljesen megoldani a problémát. Az okok változhatnak:

• vízszivárgás a vízi úton;

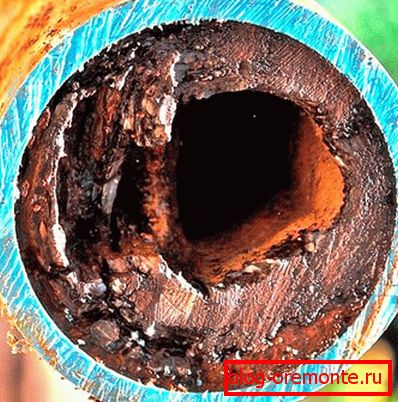

• csövek belső átmérőjének túlburjánzása;
• vízszűrő eltömődött;
• meghibásodott csapot vagy egyéb szelepeket.

Gyakran az alacsony nyomás oka a vízszolgáltató számára rossz szolgáltatás. Például a segédprogramok szándékosan leállíthatják egy vagy több szivattyú működését a mentés érdekében. Ennek eredményeképpen a fogyasztó vízhez jut, azonban a nyomása sok kívánnivalót hagy maga után.

Érdemes megemlíteni, hogy az 1984. évi 2.04.02. Számú SNIPA, valamint a 2006. évi 307. sz. Állami rendelet szerint az egyemeletes ház víznyomásának minimális nyomása 1 atm. Ha a ház 2 emeletes, akkor 2,4 atm.

Most megfontoljuk a víznyomás növelésének számos módját, és részletesen megvizsgáljuk a szivattyúberendezés felszerelésének lehetőségét.

Videó: az alacsony víznyomás oka a csővezetékben

Ez a videó azt mondja, hogy a víznyomás alacsony lehet az eldugult légtelenítő miatt:

Itt megtudhatja, hogy a víznyomás csökkenhet az eltömődött szűrő miatt durva tisztítás esetén:

És itt azt mondják, miért lehet gyenge nyomás a visszacsapó szelep miatt:

A nyomás növelése

Tekintettel arra, hogy a szivattyú telepítése, ez egy abszolút csodaszer az alacsony nyomás problémájára, abszurd lenne. Ez a lehetőség csak egy esetben lehetséges - amikor a víz a csővezetékbe áramlik. A víz állandó leállításával, ha a város autópályájáról beszélünk, a szivattyú üresjárata megszakíthatja azt. Ha nincs víz, a szivattyú egyszerűen túlmelegszik, és a motor ég. A víz természetes hűvösebb. Van azonban egy kivezetés - speciális automatizálás telepítése, például:

• relé a száraz működés ellen;
• vízszint-érzékelő;
• vízáramlás szabályozás.

Ez a berendezés úgy van kialakítva, hogy víz nélkül távozzon a szivattyúból. Ennek eredményeképpen a szivattyú teljesen védve lesz a lehetséges károsodástól.

Videó: védje meg a szivattyút szárazon

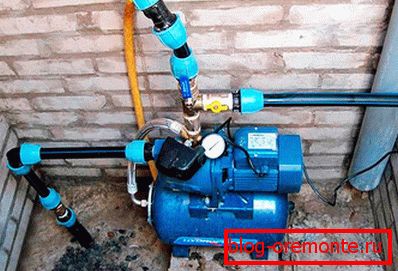

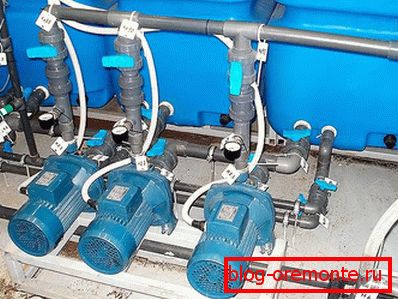

Ha egy lakótelepen élsz, egy szivattyút a nyomás növelése érdekében jelentősen károsodhat a szomszédok vízellátásának minősége. Ennek megakadályozása érdekében bizonyos intézkedéseket lehet hozni. Ugyanakkor a lakások és magánházak megoldásainak másnak kell lenniük. Miért? Most nézd meg magad.

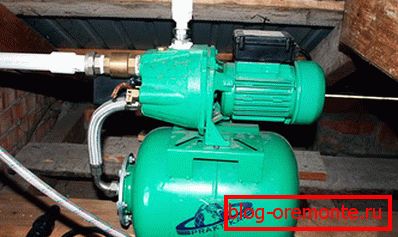

A szivattyúállomás telepítésének árnyalata

Ebben az esetben a kötelező komponens önszívó típusú centrifugális szivattyú. Ez a berendezés lehetővé teszi még nulla nyomásszint mellett, hogy egy bizonyos mélységből a bejáratig vizet emeljen. Ugyanakkor elegendő víznyomást biztosítunk.

Ezenkívül egy ilyen állomás nyomáskapcsolóval van ellátva. Emiatt, ha a csővezeték nyomása csökken, a szivattyú automatikusan kikapcsol. Ráadásul a tárolótartályban elegendő nyomást biztosítanak a víz számára. Csak akkor használják fel, ha hiányzik az autópályán. Ennek eredményeképpen ez a berendezés kis vízmennyiséget és szükséges nyomást biztosít. Ez a módszer azonban csak a magánlakásokra vonatkozik.

Tekintsük ezt a példát: tudjátok, a ház felső szintjén a bérlők leginkább a vízhiány problémáját tapasztalják. Ha a fent említett módon kezdenek megoldani, akkor hamarosan az egész ház, legalábbis a bérlők körében, küzdeni fog egy vízfolyáshoz. Ennek eredményeképpen a segédprogramok bírságai jelentkezhetnek. Végül is a szivattyúberendezés megfelelő engedély nélküli beszerelése tilos. Plusz, a szivattyú telepítése egyenlőtlenséget okoz a vonal egészében. Ne feledje, hogy az önindító szivattyúk technikai korlátok. A víz kb. 8 méter magasra emelhetõ. Tehát, ha a harmadik emeleten élsz, akkor egy szakaszon fog működni, nem beszélve a fent említett padlókról.

Videó: a szivattyútelep telepítése és elindítása

Biztonsági víz felszerelése - hogyan kell megvalósítani

Ez a rendszer a leghatékonyabb, ha időben kikapcsolja a vizet. A beépített tartályt hideg vízzel tölti. Minden későbbi vízáramlat pontosan ebből származik. Fel van szerelve szivattyúval és egyéb berendezésekkel. Rontva minden házban vagy lakásban elegendő víznyomást biztosít. Ráadásul a víz kikapcsolásának problémája megoldódott, éjjel-nappal meg fogja kapni. Nem csak akkor lesz, ha az áramellátást kikapcsolják.

A tartalékvíz telepítését könnyebb megvalósítani egy magánházban. A lakás meglehetősen problémás, hogy helyet adjon a tartalékkapacitás telepítéséhez. Hacsak nem sok szobája van, és az ilyen igényeket kiosztja, vagy az utolsó emeleten él, és a tartályt a padláson lehet elhelyezni. Az ilyen megoldás nem okoz egyensúlyhiányt a vízfelszínen.

A projekt megvalósításához megfelelő kapacitást kell találnia. Ezt a műanyag tartályt leggyakrabban használják. Ma különböző elmozdulások modelljei találhatók. A tartály térfogatának megválasztása függ a család becsült vízfogyasztásától. 3-4 fős család számára elegendő kapacitás 500 literre.

Videó: tartalék víz a lakásban

Helyezze be a tartály felszerelését

Az apartmanok számára megfelelő hely lehet erkély / loggia, raktárhelyiség, fürdőszoba és egyéb helyiségek, ahol szabad hozzáférés lehet. Ha az utolsó vagy utolsó előtti padlón élsz, akkor érdemes megfontolni a tartályt a padláson. Ebben az esetben azonban a tartályt gondosan szigetelni kell, és aggodalommal kell számolnia a biztonsági intézkedésekkel szemben, nehogy ellopják.

Ha a tartalék dob és a szivattyúberendezés be van építve a lakásba, akkor fontos, hogy a szivattyú zajmentes legyen. Ellenkező esetben bosszantani fogja Önt, és kellemetlenséget okoz a szomszédjainak.

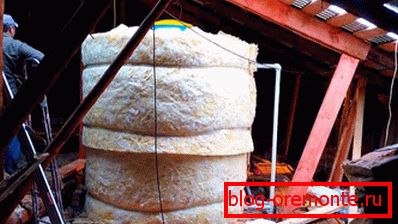

Ami a magánházat illeti, mindent könnyebb. A kiválasztott hely lehet pincék vagy más technikai helyiség. A fő feltétel az, hogy fűtött.

A tárolótartály felszerelése

Tehát a tárolótartály mellett szivattyút kell vásárolnia, lehetőleg csendes. Ebben a kategóriában találhatók olyan berendezések, mint védjegyek:

• Grundfos MQ;
• „S;
• Pedrollo 3 CPm és hasonlók.

Szükséges továbbá az automatizálás telepítése, amely szükségszerűen tartalmaz szivattyúvédő relét a száraz futás ellen. Ez a relé a szivattyút be- / kikapcsolja. Így a szivattyúberendezés megvédi a töréstől.

A szivattyú minimális vízáramlással történő bekapcsolásának megakadályozására a rendszer hidraulikus akkumulátorral is felszerelhető. A térfogata közvetlenül befolyásolja a be / ki szivattyú frekvenciáját.

Tehát a tartalék tároló tartály teljes rendszere az elvnek megfelelően fog működni: amint a csaptelep vagy a keverőben lévő víz bekapcsol, a szivattyú bekapcsol és elegendő nyomást biztosít. Ha a víz tárolási kapacitása kimerült, a relé jelet küld a szivattyú kikapcsolásához. Ennek eredményeképpen a teljes rendszer működése biztonságos és gazdaságos.

Videó: a tárolókapacitás telepítésének és összeszerelésének jellemzői

Ami a hordót illeti, fel kell tölteni egy úszóval. Amint betölti, az úszó leállítja a vízellátást. A rendszer teljesen hasonlít az öblítő tartály működésének elvére a WC-n. A durva vízszűrőt is felszerelik. Az autópálya bejáratához a házhoz, valamint a szivattyú előtt helyezkedik el. Ennek köszönhetően a tároló tartályba és a szivattyúba sem kerülnek be csatlakozások, amelyek károsíthatják azt.

Telepíthet további szűrőrendszert, ez opcionális. De ne feledje, a szűrők jelenléte enyhén csökkenti a nyomást.

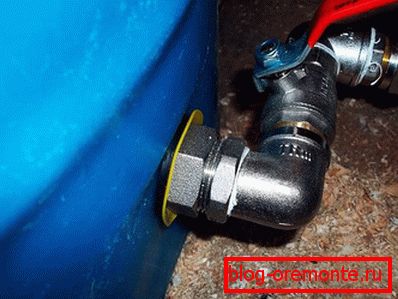

A tartalék víztároló rendszert is elzáró szelepekkel, ellenőrző szelepekkel, szükséges szerelvényekkel és egyéb alkatrészekkel látták el. A kapcsolatról többet megtudhat a cikkben bemutatott sémák alapján.

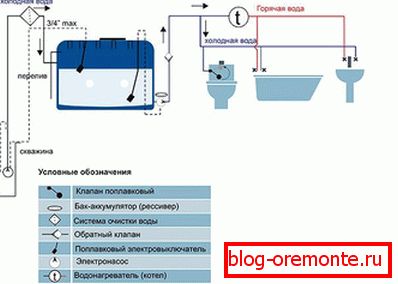

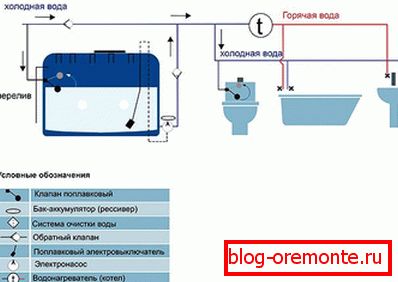

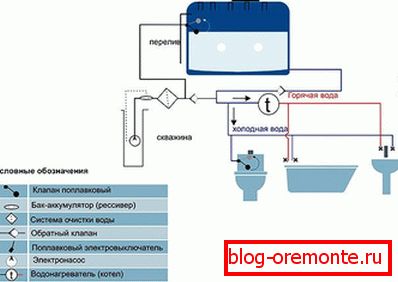

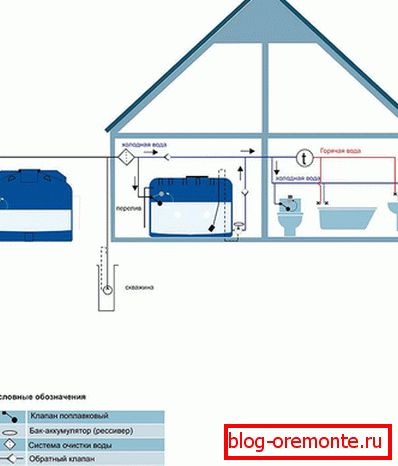

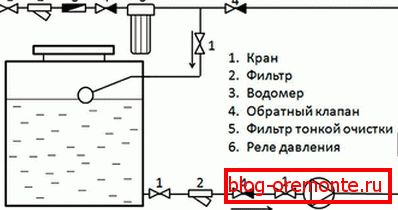

Áramkörök: tartalék víztartály csatlakoztatása

Szivattyú állomás a teljes felszállón

Egy másik lehetőség, amely lehetővé teszi, hogy növelje a víz nyomását a lakásban a telepítés egy pincében egy erőteljes szivattyútelep, egy nagy tárolótartály és egy hideg akkumulátort. Ebben az esetben a szükséges nyomás a lépcsőház felszállón keresztül tart, és a víz éjjel-nappal. Bár ez a megoldás a legjobb megoldásnak tűnik, rendkívül nehéz megvalósítani. Nem minden szomszédja vállalja, hogy pénzügyi megfontolások miatt ilyen nagy volumenű munkát végez. És vannak olyanok, mint az idősek, és ez a víznyomás a csapban elég.

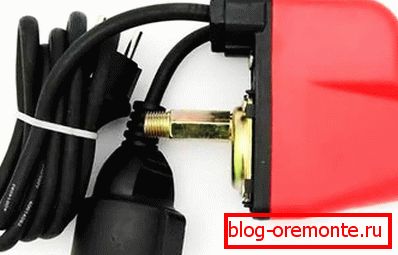

A védelmi relé száraz működésének elve

A relé a rendszer víznyomását szabályozza. Ha a nyomás a beállított érték alá esik, a relé aktiválódik és a tápfeszültség megszakad. A szivattyú ki van kapcsolva, így védve van a száraz futás ellen. A relé egyik fő eleme - a membrán. Közvetlenül válaszol a kapcsolattartó csoportra és a nyomásra. Ha a víznyomás csökken, akkor a membrán a kontakt csoporton lenyomja, és ennek következtében kikapcsolja a teljesítményt.

A gyári beállítások alapján a relé reagálhat a 0,1 és 0,6 atm közötti nyomásra. Ezen a nyomáson a relé aktiválódik, és megakadályozza a szivattyú szivárgását.

Videó: száraz működésű relé

Relé és hidraulikus akkumulátor: lehet kombinálni egy rendszerbe

Ha a rendszerben hideg akkumulátort használ, akkor a relé 100% -os védelmet nem biztosít a szivattyúnak a száraz működés ellen. Ezt a rendszer jellemzői magyarázzák. A relé az akkumulátor és a nyomáskapcsoló elé kerül. A védelem és a szivattyú között általában egy visszacsapó szelep van. Ennek eredményeképpen a relé belsejében lévő membrán mindig nyomás alatt van, amit egy hidrogén akkumulátora hoz létre.

Az áttekinthetőség érdekében nézzük meg a következő helyzetet: van egy kis vízmennyiség az akkumulátorban, miközben nincs víz a tartályban. Ezenkívül az alacsonyabb nyomásküszöbérték általában 1,4-1,6 atm tartományban van beállítva, a relé membránja nem működik, mivel valójában nyomás van a rendszerben. Ezzel a szivattyú szárazon fut. A szivattyú csak két esetben kapcsol ki: amikor a víz felhasad az akkumulátornak, vagy amikor a szivattyú ég. Ha ez akkor történik, amikor a rendszerben van vízellátás, akkor nincs veszély. Egy másik dolog, ha ez történik víz hiányában. Például éjszaka a tartályt leöblítették, a kezeket megmosották, a tartályt vízzel töltötték. Ebben az esetben a szivattyú természetesen bekapcsol, de nincs kikapcsolási jel. Reggel a szivattyú valószínűleg megsérül.

Mindezek alapján, ha a rendszer fel van szerelve hideg akkumulátorral, akkor előnyös más eszközök használata a száraz működés ellen.

Videó: miért van szükségünk egy hidrogén akkumulátorra, hogyan kell összekötni és kiszámítani

Ebből a videóból megtudhatja, hogy milyen szerepet játszik a hidraulikus akkumulátor:

Ez a történet az akkumulátor működésének elveiről szól:

Ebből a videóból megtudhatja, hogyan lehet kiszámítani az akkumulátor kapacitását:

Vízszint-érzékelő - a száraz futó relé alternatívája

Az ilyen szenzorokat tartalék tartályokba, valamint kútokhoz / lyukakhoz kell szerelni. Abban az esetben, ha figyelembe vesszük az úszásérzékelőt, akkor van analóg - elektronikus is.

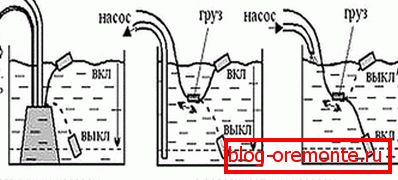

Az úszó érzékelő két típusból áll:

1. Ürítéskor (ez az érzékelő megakadályozza a szivattyú száraz működtetését).
2. Töltéskor (ez az érzékelő megakadályozza a víz túlcsordulását).

Esetünkben az ürítés szenzora csak a megfelelő lehetőség a szivattyú száraz működésének teljes kiküszöbölésére:

A működési elv egyszerű: ha folyadék van a tartályban, akkor az úszó érzékelő felül, amikor leengedi a szintet, úgyhogy az elektromos hálózat áramköre le van választva, az érzékelő leereszkedik. Ennek eredményeként a szivattyú teljesen leáll. Nem kapcsol be, amíg a szint vissza nem áll a kívánt értékre, és az érzékelő ismét jelet ad a bekapcsoláshoz.

A szivattyú üresjárat megakadályozására az úszókábel egy fázisvezeték megszakadásához kapcsolódik.

Videó: a szivattyú úszóvédelme száraz futás ellen

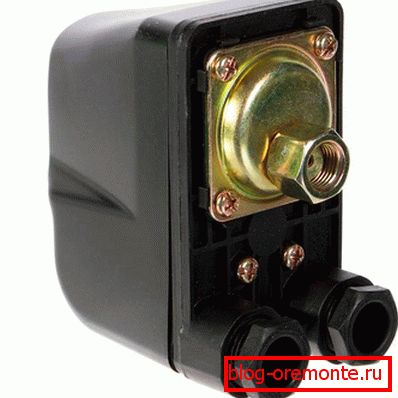

Víznyomás-kapcsoló a szivattyú vezérlésére

A nyomáskapcsoló két elemből áll: egy hidraulikus, a másik elektromos. A hidraulikus részen van egy membrán. Két rugóval (kicsi és nagy) nyomja. Ennek következtében a szivattyú be- és kikapcsolására jelzést kap. Ami az elektromos részt illeti, itt van egy olyan érintkezőcsoport, amely bezárja / megnyitja az elektromos áramkört, további részletekért lásd az ábrát:

Érdemes megjegyezni, hogy a relé kétféleképpen érhető el:

• e-mail;
• mechanikus.

Figyelembe véve, hogy a mechanikus relé olcsóbb, akkor gyakrabban használják a vízellátó rendszereket.

Nyomáskapcsoló kapcsolási rajza

Szerkezete alapján egyértelművé válik, hogy a kapcsolat két szakaszban történik, először az elektromos részhez, majd a vízellátáshoz. Ezt az eszközt nem kell mozgatni, ezért telepítése véglegesen történik. Fontolja meg, hogyan kell az elektromos hálózathoz és a vízellátáshoz kapcsolódni.

Az elektromos részt csatlakoztatjuk

Ez nem feltétlenül szükséges, de jobb egy külön elektromos vezetéket szervezni a nyomáskapcsoló számára, így nagyobb a valószínűsége annak, hogy tovább tart. Ehhez a vezetéket a központra táplálja, és egy külön RCD-t szerel fel.

A nyomáskapcsoló csatlakoztatásakor feltétlenül szükséges a földelés Ezt azzal magyarázza, hogy ez az eszköz összekapcsolja a vízzel és a villamos energiával, amely már nem biztonságos.

A relé belsejében 3 pár érintkező van, amelyek mindegyikének saját célja van:

1. Földelés.
2. A zérus és fázisú vezetékek csatlakoztatása a vezérlőpultról.
3. A szivattyú vezetékeire.

A bekötés a gyártó által megadott módon történik.

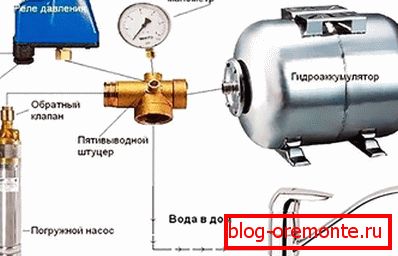

Csatlakoztatunk a vízellátáshoz

A nyomáskapcsolónak a vízellátáshoz való csatlakoztatásának legegyszerűbb és legkedvezőbb módja egy speciális adapter, amely rendelkezik a szükséges kimenetekkel. Erre a célra ötpólusú csatlakozást kell használni, lásd a kapcsolási rajzot:

Csatlakozik ehhez a szerelvényhez: nyomásmérő, hidraulikus akkumulátor, szivattyú, kilépés a házon belüli vízellátó hálózathoz és magának a nyomáskapcsolónak. A nyomásmérőnek köszönhetően sokkal könnyebb nyomon követni a rendszer nyomását és szabályozni a relét.

Ez a kapcsolatrendszer előnyei vannak. Víz áramlik a házba, megkerülve a hidegvíz-akkumulátort. Először a víz beáramlik a csapokba, és csak akkor lesz a tartály feltöltve.

Videó: nyomáskapcsoló csatlakozás

Relé beállítása

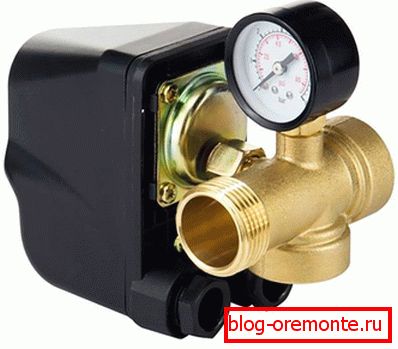

A beállítási folyamatot az RDM-5 nyomáskapcsoló modell példáján fogjuk figyelembe venni:

Ebben a rendszerben lehetséges egyéni beállításokat végezni e vagy a vízvezeték rendszer alatt. Rendszerint az új (gyári) relé szabványos beállításokkal rendelkezik, minimális nyomásküszöböt 1,5 atm, és maximális küszöbértékük 2,9 atm. Ha ez nem szükséges, ezeket a jelzéseket önállóan lehet újra telepíteni.

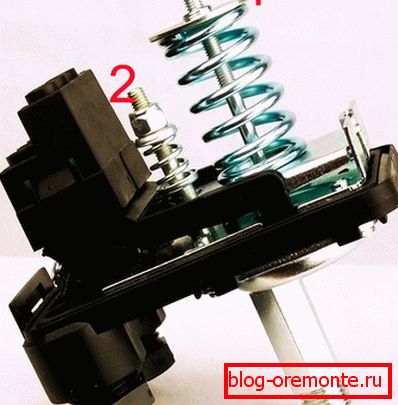

Amint azt már említettük, a relé két rugóval rendelkezik - kis és nagy. Tehát a beállítást a rugókon lévő anyák meghúzásával végezzük. Ha a csavaranyákat lazítják, akkor a nyomás csökken, ha megszorítják a nyomást. Az anya egy fordulata átlagosan 0,6-0,8 atm. Ezért ne fordítsd sokat.

Szivattyú besorolás для увеличения давления воды

Megkülönböztetik a műszaki jellemzőket, amelyek szerint a szivattyúk meg vannak különböztetve:

• működési mód;
• hűtési elv;
• alkalmazást.

Szivattyú és szivattyúállomás: előnyök és hátrányok

A szivattyú és a szivattyúállomás saját tulajdonságokkal rendelkezik, amelyek a táblázatban szerepelnek:

Szivattyúállomás: működési elv

Ami a szivattyúállomást illeti a nyomás növelése érdekében, annak végrehajtásához sok erőfeszítést igényel. Azonban a csővezeték víznyomásának növekedése eredményes lesz. Tehát végrehajtásának további eszközökre lesz szüksége:

• relé a rendszer irányítására;
• centrifugál szivattyú;
• akkumulátor.

Használatakor a fogyasztó a felhalmozódott vizet használja fel a hidegkollektorban. Használata teljesen kiküszöböli a túlnyomás túlfeszültségét. A víz akkor is használható, ha a vízellátást leállítja. A szivattyúállomás működését relé szabályozza. Ha a nyomás csökken, a szivattyú kikapcsol.

A szivattyúállomások típusai

Minden szivattyúállomás két típusra oszlik:

• távvezérlő távvezérlővel vagy beépített kivetítővel;
• nincs ejektor.

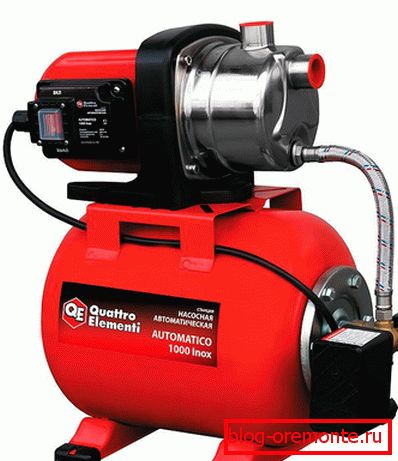

Ami a kivetőt illeti, egy jet-centrifugális szivattyúval (önindító) van felszerelve. A beépített kivetővel rendelkező modellek kevésbé érzékenyek a levegő jelenlétére a rendszerben, és nagy víznyomást biztosítanak. Mínusz - a víz nagyfokú mélységből történő felemelésének képtelensége és erőteljes zajok a működés során.

A víz 20 méteres vagy annál nagyobb mélységből történő emeléséhez egy hordozható kivezető állomásra van szüksége. Ez a szivattyúállomás a kúttól távoli távolságra helyezhető el 40 m-ig. Ha a hiányosságokról beszélünk, ez nagy érzékenységet mutat a szennyezett víz és a levegő jelenlétében a rendszerben.

Ami a nem ejektoros szivattyúkat illeti, egy speciális, többlépcsős kialakítást használnak a vízellátáshoz. Munkája gyakorlatilag csendes. Ez a szivattyú kevesebb energiát fogyaszt. Az abszorpció mélysége azonban nem haladja meg a 9 métert.

A szivattyúállomásokat az alkalmazott tartály típusa osztja el:

• Megtakarítást. A tartály különállóan van felszerelve az állomásról, a mennyezet alá szerelt, a padláson és hasonlókon. Az ilyen meghajtást ma gyakorlatilag nem használják, mivel nehéz, árvízveszélyt jelent, és nem nyújt elegendő nyomást.
• Membrános tartály. A kapacitás az alagsorba van szerelve, mivel a vízszintet az akkumulátor szabályozza. A tartály kicsi. Leginkább sekély kutakhoz használják.

Ezenkívül a szivattyúállomások vízforrással vannak felosztva:

• Mély. Egy megbízható ügy jelenléte. Az eszköz teljesen vízbe meríthető.
• Merülő. A kivetőt tetejére helyezzük, és a tömlőt leeresztjük a vízbe. Ez a szivattyú azonban akkor használható, ha a víz nem található 9 méternél mélyebben.

Mit kell keresni az eszköz kiválasztásakor?

Ha már megérkezett a szivattyú beszerzésére a nyomás növelése érdekében, fontos, hogy figyeljünk néhány fontos paraméterre:

• csőátmérő keresztmetszete;
• maximális teljesítmény és nyomás kimenet;
• teljesítményét;
• milyen zajszintet termelnek a működés során;
• amelyekhez vízvezeték-rendszerek használhatók forró / hideg víz;

Ügyeljen arra, hogy figyelembe vegye azt a tényt, hogy a vásárolt szivattyú átlagosan akár 4 atm, akár 40% -kal növelheti a víznyomást. Ezért felhasználásuk olyan körülmények között lehetséges, amikor a víz állandó nyomás alatt van az 1,5 atm csővezetékben.

Többek között meg kell határoznia a kábelezés minőségét. Gyakran előfordul, hogy az újonnan telepített szivattyú nem képes a szükséges nyomást kisfeszültség miatt biztosítani. Ezért szükség lehet egyedi vonal vezetésére.

Fontos műszaki előírások

Az alábbi táblázat felsorolja azokat a műszaki specifikációkat, amelyeknél feltétlenül figyelni kell a szivattyú kiválasztásakor:

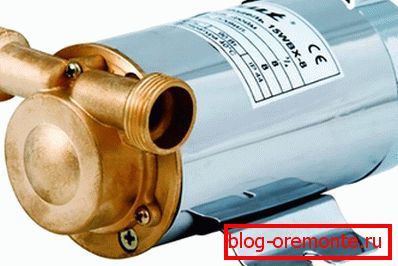

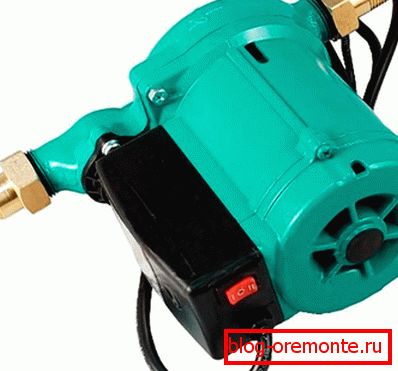

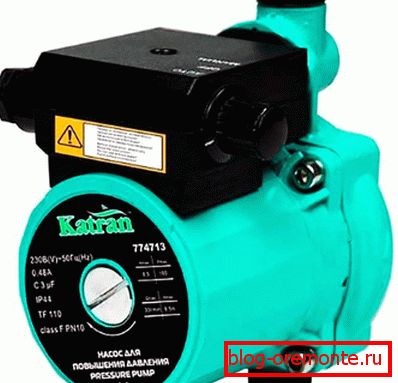

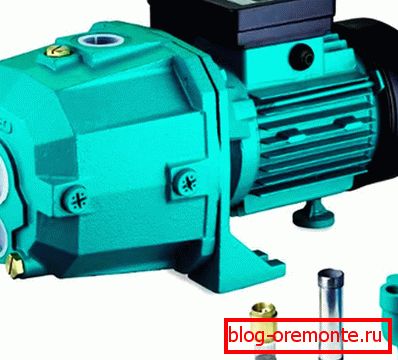

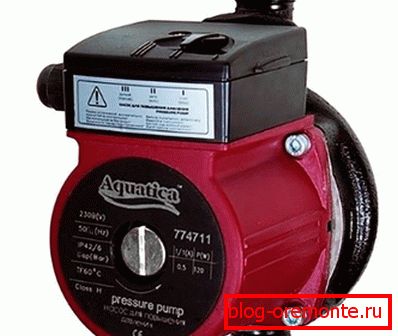

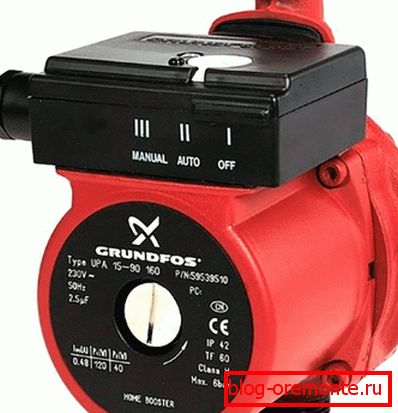

Booster pumpa modellek

Most vegye fontolóra a különböző vízszivattyúk modelljeit és jellemzőit, amelyek segítségével növelhető a nyomás. Érdemes megjegyezni, hogy országunk egyes régióiban az árak kissé eltérhetnek:

Videó: a nyomásfokozó szivattyúk jellemzői

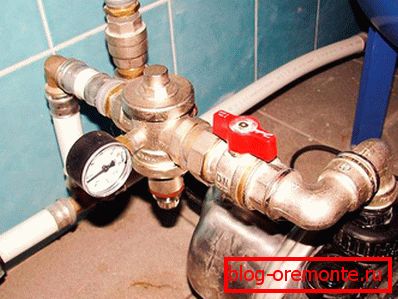

Túlnyomásos szivattyú önálló felszerelése

A szivattyú nyomás növelésére szolgáló technológia gyakorlatilag nem különbözik a hagyományos keringtető szivattyú felszerelésétől. A munkafolyamat több egymást követő szakaszból áll:

1. A szivattyú és az akkumulátor megfelelő helyének kiválasztása.
2. A hidraulikus akkumulátor telepítése.
3. Csővezetékek csatlakoztatása.
4. Rögzítő szivattyú.
5. Összeszerelés szivattyú és akkumulátor.

Az ilyen szivattyúk valójában egy hagyományos szivattyúállomáshoz hasonlítanak.

Tehát a munka ebben a sorrendben történik:

• Először is, állítsa be a háztartási szivattyút a kiválasztott helyre, és bizonyos szivattyúmodelleket csak vízszintesen kell felszerelni, ezért vegye figyelembe ezt a paramétert.
• Устанавливаете akkumulátor.
• Mivel a szivattyú vízhez van szerelve, a ház belépésekor azonnal egy visszacsapó szelepet szerelnek be.
• Már a sor után a szivattyú a nyomás növeléséhez kapcsolódik.
• Ezt követõen a kereszttartó csatlakoztatva van, a szivattyú irányába pedig egy visszacsapó szelep van felszerelve.
• A keresztszelvény többi 3 kimenete a hidraulikus akkumulátorra, a szivattyú vezérlő reléhez és a vízforrások felé irányul.
• Minden elektromos csatlakozónak a lehető legszűkebbnek kell lennie.
• Ez a rendszer állítható nyomásmérővel felszerelhető a rendszer víznyomásának mérésére.
• Egy egyedi RCD-t telepítenek a vezérlőrendszerre (relé).

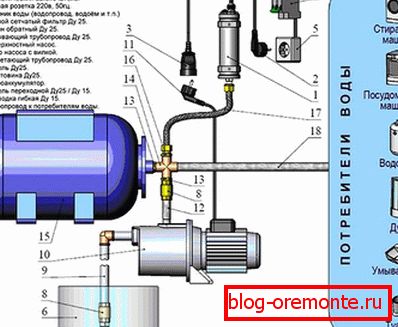

Ennek a kapcsolatnak az alapja az alábbi ábra:

Fontos, hogy figyelembe vegyen néhány árnyalatot, ha magánlakáson dolgozik. A bemeneten telepíteni kell a daru. A munka megkezdése előtt azonnal meg kell akadályozni. A nyomásfokozó szivattyú beszerelésekor ne keverjük össze a nyíl irányát, amelyet el kell távolítani a betáplálástól.

Minden csatlakozásnak a lehető legszűkebbnek kell lennie, hogy elkerülje a víz és a nyomás szivárgását. Ezért óvatosan csomagolja össze az egyes kötéseket. A szerkesztési munkák további részleteit megtalálja a cikk javasolt videójában. Megtanulja, hogyan telepítse a szivattyúberendezést automata segítségével.

Tehát figyelembe vettük veled a vízellátó rendszer nyomásának növelését a különböző oldalakon. Természetesen nem lehet minden helyzetet leírni. Ha más tapasztalatokkal rendelkezel ezen a területen, vagy emlékeztek más munkamegálságokra, mindenképpen írj meg észrevételeket a cikkhez.

Videó: a szivattyú beépítési jellemzői a nyomás növelése érdekében
