Polipropilén csövek csatlakoztatása

A polipropilén csöveket vízellátáshoz, öntözőrendszerek telepítéséhez és fűtéshez használják. Az anyag népszerűsége és a felhasználás különböző területei jellemzői: szilárdság, tartósság, könnyű kapcsolat. A polipropilén csövek számára fontos érv az áruk, ami lényegesen alacsonyabb, mint a fém-műanyag vagy fém társaiké.

A hidegvízzel ellátott műanyag csővezeték élettartama 50 év, ilyen lenyűgöző alakzat szükségessé teszi az elavult vonalak pótlását ilyen típusú autópályákkal. Az ízületek tömörsége a csővezetékek legfontosabb tényezője, ezért a rendszer életképessége a telepítés minőségétől függ. A cikkben arról fogunk beszélni, hogyan kapcsoljuk össze a polipropilén csöveket fémekkel, polietilénekkel, acélokkal, és vegyük figyelembe a különböző hegesztési lehetőségeket is.

Anyagok és eszközök

Ha úgy dönt, hogy mentse a telepítési szolgáltatásokat és elvégzi önmagát, akkor speciális fúvókákkal kell megvásárolnia vagy bérbe adnia. Ezenkívül szüksége lesz rá:

• rulett és marker a jelöléshez;
• ollók műanyag csövek vágásához;
• csövek eltávolítása.

A polipropilén csövek többféle típusát különböztetik meg a felhasználási területen:

1. PN 10, 16 - hidegvizes csővezetékekhez;
2. PN 20 - univerzális csövek vastag falakkal képesek ellenállni a forró víznek 80 ° C-ig terjedő hőmérsékleten, ezért alkalmasak a fűtés felszerelésére;
3. A PN 25 összetett cső fémes vagy nejlon közbenső réteggel, amelyet forrasztás közben lekaparnak. Fűtési rendszerekhez használják, a végső fűtési hőmérséklet 95 ° C.

A polipropilén csövek összekapcsolásának megkülönböztető jellemzője a csövek közötti közvetlen csatlakozás hiánya. Ha átmérőjük kisebb, mint 50 mm, akkor minden alkatrész különféle célokra szerelhető fel:

• csatlakozások - egy átmérőjű helyek összekapcsolása;
• keresztek - ágak létrehozására használják;
• dugók - zárja le a cső végét;
• Adapterek - különböző átmérőjű csövek összekötésére szolgálnak;
• fojtó szerelvények - hajlékony tömlőkhöz csatlakoztathatók.

Hogyan működik a hegesztőgép

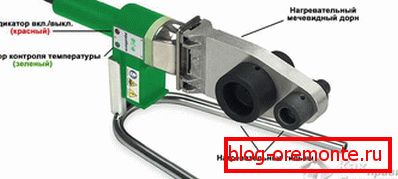

A csővezeték összekötésének elve az elemek melegítése és gyors összekapcsolása. A csövek hegesztésére szolgáló háztartási készülékek kapacitása legfeljebb 1 kW. Elég, hogy gyorsan és hatékonyan melegítse az anyagot, de ipari célokra hatékonyabb és drágább eszközöket használnak. A forrasztópákkal ellátott fúvókák a különböző csövek átmérőjének felelnek meg. A csővezeték felmelegedése kívülről történik, és belülrõl egy szerelvény.

A forrasztó vas üzemeltetése a hegesztett műanyag csövek átmérőjétől függően kezdődik a hálózatba történő beépítéssel és a kívánt fűtési hőmérséklet beépítésével. Az átlagérték 250-270 ° C. Az ilyen magas hőmérséklet miatt óvatosnak kell lenni, a forró alkatrészek megérintése biztonsági okokból égési sérülést okozhat, kesztyűt viselhet.

Forrasztási folyamat

A csövek vágásához használják a kézifűrészeket vagy éles ollókat, amelyek nem torzítják a műanyagot. A metszés derékszögben történik. Ha a végén a sorok jelennek meg, akkor alaposan megtisztítják. A vágás után a forrasztás mélységének jelölését végezzük. Meg kell mérni a cső azon részét, amely belép a pólóba vagy a csatolásba, és sorba helyezi a jelölőt. Ennek a területnek a mérete a cső átmérőjétől függ, annál nagyobb, annál nagyobb az összekötő elembe való merülés.

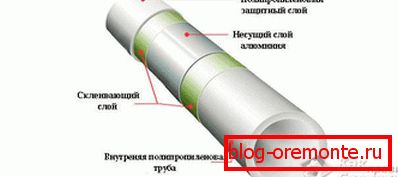

Ha páncélozott csövekkel kell dolgoznia, a műveletek sorrendje megváltozik. Forrasztás előtt a cső felső rétegét le kell csavarni, amely alumíniumfóliából, bazaltból vagy nejlonszálból áll. A speciális szerszám a kívánt réteg méretének eltávolítására szolgál.

A fóliák eltávolításának alapossága nagyon fontos, a csőben kis mennyiségű anyag tönkreteszi a tömítettségi feszültséget.

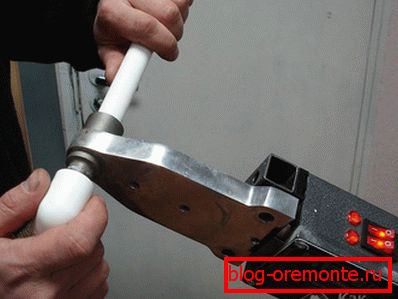

A cső átmérőjéhez illeszkedő fúvókákkal ellátott forrasztópáka sík és szilárd felületre van felszerelve. Mindkét oldalon egyszerre egy csövet és egy szerelvényt helyeznek a fűtött fúvókára, és elmélyülnek a kívánt vonalhoz. A műanyag fűtési ideje a csövek méretétől függ: 20 mm-re, 6 másodpercig elég és 32 mm-re 8 másodpercig tart. A rögzített időtartam elteltével az elemeket eltávolítják, és határozottan egymáshoz rögzítik, miközben a fordulatok mozgása nem lehetséges. 4 - 10 másodpercet vesz igénybe a kötés szilárd rögzítése, mely idő alatt a polipropilén megszilárdul és állandó kötést hoz létre.

A javasolt fűtési idő figyelmen kívül hagyása szivárgás kialakulását eredményezi - a belső tér elégtelen fűtése vagy tömítése miatt - túlzott túlmelegedéssel. Miután duzzadt, nem szükséges azonnal megpróbálni eltávolítani, az olvadt műanyag ugyanakkor deformáltabbá válik. Meg kell várni a hűtést és vágja le a felesleget.

ajánlások

Tapasztalat nélkül, annak érdekében, hogy megértsük, hogyan kell megfelelően forrasztani a csöveket, tölthetsz néhány képzési kapcsolatot. A hegesztőgépet az asztalra helyezve kényelmes rövid kötésekkel dolgozni, ebben a helyzetben megteheti az összes lehetséges munkát, és nehezebbé válik a részlegesen burkolt csomagtartóhoz való csatlakozás. A forrasztópala fúvókáját rögzített polipropilén csőre helyezzük, és a pólót a második részbe helyezzük, miközben a készülék súlyát tartja. Az autópálya végrehajtásával figyelni kell a kapcsolatok sorrendjét. Próbáld meg elkerülni a nehezen elérhető helyeken nehezen használható forrasztópáka használatát.

Fontos tartani az anyagot tiszta és száraz, mert a szennyeződés és a nedvesség csökkenti a csőcsonkok minőségét. Még kis mennyiségű nedvesség, amikor melegszik, deformálja az anyagot. A különböző gyártóktól származó csövek kémiai összetétele nem eshet egybe, ez szivárgó dokkoláshoz vezet. Az összes anyagot - csöveket és szerelvényeket meg kell vásárolni - egy gyártóból.

A helyiség hőmérséklete, ahol a polipropilén beépítése nem csökken + 5 ° C alá.

Krimpelési mód

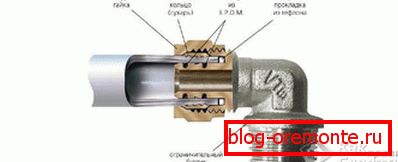

A csővezeték forrasztási módszerrel történő csatlakoztatása megbízható és tartós, lehetetlen szétszerelni, és néha ez a javításhoz szükséges. Ezenkívül nem mindig lehetséges hegesztőgép vásárlása vagy kölcsönzése, ilyen esetekben a polipropilén csövek forrasztás nélküli csatlakoztatásának módját alkalmazzák. Ehhez menetes és nyomásgyűrűs szerelvényeket használnak. Úgy nevezik, mint a kúp vagy a krimp, ez a kapcsolat képes ellenállni a tizenhat atmoszféra nyomásának.

Mechanikus csatlakozáshoz több kiegészítő elemet is meg kell vásárolnia: különböző átmérőjű csövek összekötésére szolgáló négyzetek, tee, forraszkapcsolók és kombinált csatlakozások külső és belső menettel, dugókkal, külső menetes adapterekkel, négyzetekkel és pólókkal, sapkával, gömbcsapokkal, különféle szerelvényekkel gyári faragás.

A tömítettség biztosítása érdekében az ízületeket és tömítéseket szilikonnal alaposan megkenik.

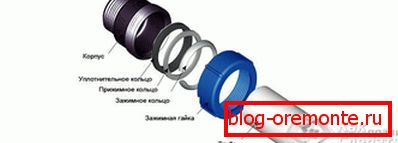

A munkához szükség van egy krimpelő kulcsra, amelyet a szerelvényekkel együtt lehet megvásárolni. Miután vágta le a cső kívánt részét, erősen helyezze be a szerelvénybe, csavarja be az elem menetét a tömítőgyűrű tömítéséhez és meghúzásához, a tömítőgyűrű és a anyacsavar meghúzásával. Ez a csatlakozási mód jóval hosszabb időt vesz igénybe, mint a hegesztés, de a polipropilén csövek csatlakoztatása a radiátorokhoz.

Dokkoló acélcső polipropilénnel

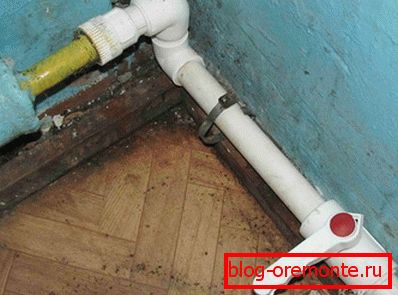

Fűtés vagy vízvezeték szerelésénél olyan területek vannak, ahol fém és műanyag dokkolás szükséges. A speciális adapterek használata esetén a polipropilén cső és a fém csatlakozik. Ez a szerelvény egyrészt egy sima nyílást tartalmaz műanyaghoz, másrészt pedig egy menetes fém betétet. A polipropilén cső hegesztéssel van összekötve, és a fém csavarral van ellátva. Az így létrejött csukló nem hegesztett erővel rendelkezik, de sokáig szolgál.

A rendszer teljes felszerelése után tesztvezetéket kell végezni a csövek és más elemek csatlakozási pontjai tömítettségének ellenőrzésére. Ha a menetes csatlakozások szivárognak, húzza meg őket.

A polipropilén csövek önálló szerelése vízvezetékkel vagy fűtéssel eléggé teljes feladat. Ennek megvalósításához szigorúan be kell tartani a hegesztőgép használati utasítását a műanyag és a szerelési technikához. A folyamat valamennyi árnyalatának jobb megértéséhez érdemes megnézni egy videót, amelyben a tapasztalt telepítők megosztják tapasztalataikat.

A polietilén cső összekötése polipropilénnel

Az ilyen csövek csatlakoztatásához speciális szerelvényeket kell használni. Ilyen kapcsolat szükséges abban az esetben, ha HDPE csövekbe vizet vezetett be a házba, és a házon belüli víz további eloszlását polipropilén csövek hajtják végre. Tehát kétféle vegyületet különböztethetünk meg:

1. Az első esetben menetes csatlakozót rögzít a HDPE csőhöz, ahol az egyik oldalon leszorító csatlakozás, valamint egy polipropilén vagy hasonló kapcsoló. Itt csak az egyik oldalon lesz forrasztó csuklós, és a másik - menetes. Mindkét esetben egy FUM szalagot vagy vontatót használnak a menetvágáshoz a tömítés lezárása és a szivárgás elkerülése érdekében.

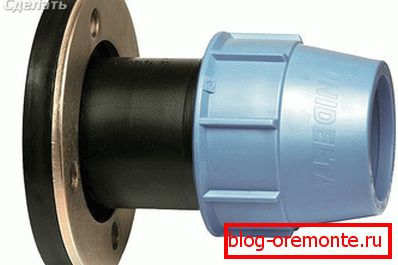

2. Egy másik esetben karimás csatlakozást használnak. A karimák között gumitömítés található. Maguk között a karimákat csavarozzák.
