Meleg vízpadló csinálja meg magad

A ház fűtése egy integrált mérnöki hálózat. Az összes lehetséges padlófűtési rendszer közül a melegvíz-melegítés a legkeresettebb, és ez a telepítés bonyolultsága ellenére is. A szoba meleg padlójának köszönhetően kényelmes és hangulatos légkört teremthet. Ebben a cikkben megfontoljuk a melegvizes padló telepítésére vonatkozó általános ajánlásokat.

Hogy van

Az összeszerelt formában lévő meleg víz egy réteges szerkezet, amelyet "fűtési süteménynek" is neveznek. Vastagsága számos tényezőtől függ:

• A használt szigetelés vastagsága.
• A vakolatvastagság és a befejező szintező esztrich vastagsága.
• A fűtőkör átmérője.

A padlófűtőkészülék tartalmaz kazánt, részegységet, elosztót, fűtőköröket és egyéb tartozékokat.

típusok

Háromféle padlófűtési rendszer létezik:

1. beton. A fűtési kontúrok beton esztrichtel vannak feltöltve, amelyek a védő- és kiegyenlítő funkció mellett hőtárolóként is szolgálnak.
2. Nastilynaya. Ez a rendszer főként faházakban történik. Ezek minden olyan esetben, amikor lehetetlen beton esztrich felépítését, vagy az esztrich teljes súlya nem bírja az átfedést. Ezt a technikát olyan panelházakban is használják, ahol a padlólemezek nem tudnak ellenállni a nehéz terheknek.
3. faipari. Hasonló rendszert használnak ugyanazon a helyen, mint a tabletta, csak egy különbséggel: a fűtési körök a padló alatti késések között vannak elhelyezve, amelyet a késés tetejére helyezett.

Nastilynaya и деревянная системы отопления могут быть основными только в случае, когда помещение и весь дом хорошо утеплены. То есть общие теплопотери не должны превышать 40 Вт/м². Ellenkező esetben, ha a fűtés kikapcsol, a helyiség nagyon gyorsan lehűl. Egy konkrét esztrich esetében a helyzet más, az esztrich maga hőelem, így egy ideig kényelmes hőmérsékletet tartanak fenn a helyiségben. Így a rossz szigetelésű padlóburkolat vagy fa rendszer csak kiegészítő fűtést jelenthet a fő radiátor rendszerhez.

Cake meleg padló

A pite alatt minden olyan rétegre utal, amely a padlófűtés tervezésében szerepel. A választott rendszertől függően összetétele kissé eltérhet.

Pie Betonrendszer

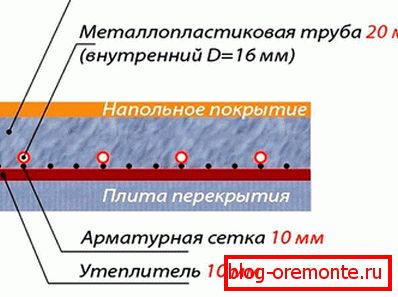

A torta meleg betonpadló vastagsága változhat. Az alábbiakban az egyes rétegek vastagságának hozzávetőleges méretét mutató torta vázlata látható:

Tekintsük a betonrendszer torta hevítésének sorrendjét:

• Durva bázis. Az esztrichet lemezre vagy alapozóra öntjük. Az utóbbi esetben homokot és zúzott kőzetet kell viselni, és összességében legfeljebb 60 mm átmérőjűnek kell lennie.
• vízszigetelés. Szükséges, ha a felszín alatti víz a közelben van.
• Hőszigetelő. Fő feladata, hogy megszüntesse a hideg és a hőszivárgás hídját. Például 20-115 mm vastagságú polisztirolhabot és 30-40 kg / m sűrűséget használhat³. Különösen a szigetelés vastagsága legyen nagy, ha a padló alatt fűtetlen alváz vagy föld van. Ha úgy döntenek, hogy speciális szőnyegeket (szigeteléssel készültek) a füllel, akkor fontos figyelembe venni, hogy vastagságuk 30 mm. Annak érdekében, hogy a szigetelő réteg a szükséges vastagságot biztosítsa, ezenkívül polisztirolhabot helyeznek a szőnyegek alá.
• Polietilén fólia. Két rétegben helyezkedik el. A filmvastagság nem kevesebb, mint 150 mikron.
• Erősítő háló. Nagy szilárdságú esztrichek alkalmazása olyan esetekben szükséges, amikor a vastagsága meghaladja a 60 mm-t, és az alapon nagy terhelés várható. Például a rácsrudak átmérője 3-5 mm lehet, és a cellák mérete 100 × 100 vagy 150 × 150 mm.
• cső. Lerakási lépés трубы составляет 100–300 мм. Закрепляется труба к армирующей сетке специальными пластиковыми хомутами. Там, где будет обустраиваться компенсационный шов, на трубы надевается гофра.
• Betonbeton lezárása.
• párna. A laminált, parketta vagy egyéb burkolóanyag alatt.
• Bélés.

Pie padlórendszer

Ennek a módszernek az a sajátossága, hogy a telepítés befejezése után a padlófűtés azonnal üzemkész.

A pite padlórendszer a következő összetevőkből áll:

• Durva padló.
• Szőnyegek füllel. Nem szigeteltek. Ebben az esetben a hőszigetelőt is megvásárolják. A teljes vastagság 30-70 mm lehet. A meglévő fülek lehetővé teszik a csövek biztonságos rögzítését.
• cső. Szerelése egy speciális alumíniumlemezen történik. Fontos megjegyezni, hogy nem minden cső alkalmas padlófűtésre. Olyan speciális bevonattal kell rendelkeznie, amely megakadályozza a csikorgatást.
• GVL vagy más laposító anyag.
• párna.
• Facer réteg.

Érdemes megemlíteni a réteget, amely a csövek és a burkolat között helyezkedik el. Az aljzat típusa a finisítési módtól függően változhat. Ha kerámia csempe vagy linóleumot szeretne a padlóra rakni, akkor a cső tetejére két rétegben egy nedvességálló gipszkarton lapot helyeznek. Azonban egy idő után a gipszkarton alatt a csempe összeomolhat, így alternatív szubsztrátumok tekinthetők: nedvességálló rétegelt lemez, üveg-magnézium lemezek vagy forgácslap.

Cake fa rendszer

Tekintsünk 6 módszert arra, hogy a padlóra fektessünk egy meleg padlót, amelyet esztrich nélkül hajtunk végre:

1. módszer.

A fapadlóra 50-150 mm-es 600 mm-es lépcsőket helyezünk. A késések között 100 mm vastag ásványgyapot helyezünk. A fűtési csöveket felfelé toljuk. A lyukak a megfelelő helyeken készülnek a csövek átvezetéséhez. Felülről a lemaradást rétegelt lemez és befejező anyag. Ennek a technikának a hátránya, hogy a rétegelt lemez és a cső között légzsák keletkezik. Ez negatív hatással van a hővezetésre.

Második út.

A telepített késések között hőszigetelő habosított polisztirol, ásványgyapot stb. A tetejére forgácslapra, OSB-re vagy rétegelt lemezre szerelt. Miután a lemezeket lekerekített sarkokból vágják forgácslemezről. Ezek később létrehozzák a fűtési körzetet. A kapott lemezeket egy meglévő bázisra csavarozzák 4 mm-rel nagyobb csővel, mint a cső átmérője. Ezután tegye a fóliát fényvisszaverő rétegként. Felső szerelt fűtőcső. Végül a felület laminált. Ez a módszer nem alkalmas padlóburkolatokra, mivel az alap nagyon mozgékony.

3. út.

Ez a módszer meglehetősen időigényes. A késések között a szigetelő is illeszkedik. Miután a tábla a csövek magasságával megegyezik. Az egyik sarokban egy horony készül a teljes fedélzeten a cső lefektetése céljából. Először a fóliát helyezzük el, majd a csövet. Ezután felerősített anyaggal.

4. út.

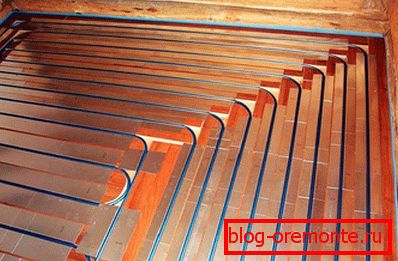

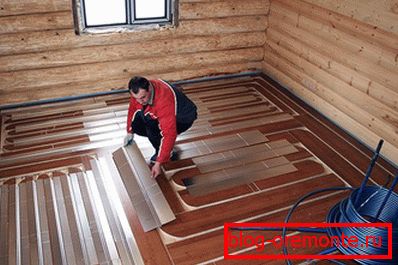

Ebben az esetben speciális alumíniumlemezeket használnak, amelyek hornyokat tartalmaznak csőfektetésre. A rönkhöz vannak csatolva. De ebben az esetben ajánlott vastag anyagot elhelyezni a lemezek tetején, például forgácslapon, hogy megakadályozzák a felszakadást. És csak azután hozta be a célt.

5. út.

A késleltetett felemelt padló között. A gerendák között lefektetett szigetelő réteget. A lapok tetejére a főnökök egy szinttel vannak ellátva, a csúcs tetején. A lerakódás metszéspontján csővel kis hornyok készülnek, és a csövön egy speciális hullámosságot helyeznek el. Ez azért fontos, mert a lineáris terjeszkedésnek köszönhetően a cső ráncolhat a fa ellen. Az alapfelületet és az alapanyagot tetejére helyezzük.

6. út.

Ez a módszer az egyik legegyszerűbb. A csöveket közvetlenül a szigetelésbe helyezzük, nevezetesen a polisztirol. A késés és a cső teteje közötti helyet gipsszel lehet feltölteni, amely hőtárolóként működik. Azonban elaludhat és tiszta lehet száraz homok.

Videó: fából készült sütemény készítése

Hol telepíthető

A padlófűtés különböző helyiségekbe telepíthető. Azonban minden esetben fontos figyelembe venni néhány funkciót.

• Az apartmanban. A városi lakásokban, ahol központosított fűtési rendszert használnak, szereljen fel melegvizes padlót Tilos. A modern új épületek mindegyik lakásban külön felszállóhelyet és üzletet kínálnak az ilyen fűtés megvalósításához. Másrészről viszont néhányan saját kockázatuk szerint hasonló rendszert vezetnek be a lakásokban. Ehhez még kidolgozott egy sor terv, amelyen keresztül a kapcsolatot a központi fűtési rendszer. Ez azonban számos nehézséget okoz. Jelentősen növeli a padlószintet. Ez problémát jelenthet az alacsony mennyezetű apartmanokban. Ezenkívül fennáll a szomszédok árvízveszélye. Ezért minden használt anyagnak megbízhatónak és magas színvonalúnak kell lennie. Ha a házban van egy panel átfedés, akkor nem ellenáll a további terhelésnek, így sokan igénybe veszik az alternatív fűtést. A központi rendszerhez való csatlakozás jelentősen alacsonyabb hűtőfolyadék hőmérsékletet igényel. A fűtési rendszerben átlagosan a hűtőközeg hőmérséklete + 60 ° C. A padlófűtésnél túl sok, mivel általában + 30 ° С elég. Ha hatósági engedélyt szeretne telepíteni, akkor fel kell vennie a kapcsolatot a segédprogramokkal és megoldania a problémákat személyes szinten.
• Egy magánházban. Ami a magánházakat illeti, a helyzet sokkal egyszerűbb. A legegyszerűbb telepíteni a házépítés színpadán, vagy inkább az esztrich öntése előtt. Fontos követelmény a jó minőségű víz- és hőszigetelés elrendezése. A fûtõcukornak egy speciális fényvisszaverõ anyagot is tartalmaznia kell. Ha nem felel meg ezeknek a követelményeknek, akkor jelentős hőveszteség lesz. Egy magánházban egy keverőegységet építenek, egy további keringtető szivattyút szerelnek fel, amely egyenletesen osztja el a termikus energiát az egész padlón. Azonban minden előnyben fontos figyelembe venni az ilyen döntés hátrányait. Miután a padlófűtést gyártották, és a befejező esztricheket betöltik, a fűtést nem lehet átlagosan 4 hétig üzembe helyezni. Habár lágyítószert adnak az esztrichhez gyorsan száradáshoz, természetesen szárazon kell lennie. Ez a mínusz jelentéktelen és átmeneti.

• A garázsban. A garázs elrendezésének a kialakításának szakaszában kell lennie. A kész garázsban elvégezni ezeket a munkákat lesz problémás és ugyanakkor drága. A fő feltétele a padló a garázsban - képes ellenállni a nagy terhelés. A személygépkocsi átlagos tömege 3,5 tonna, ezért a csatlakozónak tartós betonból kell készülnie. Ezenkívül a beton esztrich öntése után lehetetlen bekapcsolni a fűtést. Ha a fűtési rendszer hirtelen meghibásodik, problémát okoz a probléma kijavítása, a legrosszabb esetben a garázsban lévő teljes padlót teljesen le kell bontani. A szivárgás javítása után helyezze vissza a padlót.
• fürdőszoba. fürdőszoba, это место постоянного скопления влаги. По этой причине наличие такого обогрева будет отличным решением чтобы предотвратить образование сырости, плесени и грибка. Для обустройства обогрева требуется поднять уровень пола в среднем на 110–130 мм.

számítás

Először is el kell dönteni, hogy a meleg padló alapvető vagy a radiátoros fűtéshez képest. Fontos figyelembe venni a padló jellegét. A kerámia csempe magas hővezető képességgel rendelkezik. Ami a fát illeti, ez a szám sokkal alacsonyabb. Ezért a fűtési rendszer típusa függ a bevonat típusától.

Ezenkívül figyelembe veszik a fűtött helyiség területét és konfigurációját. Egy fűtőkör nem haladhatja meg a 120 métert. Ezután meghatározzák a lehetséges hőveszteségeket, amelyeket a következők alapján számítanak ki:

• milyen anyagból épül a ház (blokkok, fa, tégla stb.).
• üvegezés típusa (kettős üvegezésű ablakok vagy profilok használata).
• az átlagos léghőmérséklet a környéken.
• Van további hőforrás?

Ezután határozza meg, hogy milyen hőmérsékletű helyet szeretne az egyes helyiségekhez. Itt a következő mutatókra épülhet:

Videó: a padlófűtés kiszámítása

Videó: a fűtött padló hőmérsékletének kiszámítása

tervezés

A padlófűtési rendszer kulcseleme a csövek. A kontúr hossza közvetlenül függ a cső átmérőjétől. A következő adatok ismeretesek:

• Cső O16 mm - akár 90 m.
• O17 mm-es cső - 100 m-ig.
• Cső O20 mm - akár 120 mm.

Minél nagyobb a csőátmérő, annál kisebb a hidraulikus ellenállás. Ha a helyiségnek van egy kis területe, akkor általában egy áramkör elég. Ha azonban egy 20 mm-es átmérőjű csőátmérővel 120 m nem elegendő egy helyiség teljes területére, akkor jobb, ha nem ad hozzá hosszúságot, hanem 2 kontúrt készít. Jobb, ha a hossza azonos volt 10 m-es különbséggel.

Fontos szerepet játszik a csőrendszer, amely 15, 20, 25 és 30 cm lehet. Ha nagy szobákról beszélünk, például egy tornateremről, akkor a pályán lehet 35, 40 vagy 45 cm, 10 cm ajánlott.

Tekintsük a táblázatban a külön zónákat:

Ezek a számok ajánlottak. A lépés választása szintén függ a használt csövön. Ha ez fém alapú laminált, akkor rendkívül nehéz hajlítani kúszó nélkül egy lépés egy kis sugárral. Ezért, ha az elrendezés egy kígyó, akkor az ideális pálya 15-20 cm.

Ha a fűtött helyiség területe 50 m² és így tovább, az ajánlott csőátmérő 16 mm. Még egy jól szigetelt ház állapotában is ajánlott, hogy a csőszakasz ne haladja meg a 15 cm-t O16 mm-es csővel. Minél vastagabb a cső, annál nagyobb a várható költség. Ez különösen tükröződik a nagyobb átmérőjű szerelvények és egyéb anyagok beszerzésében. A projektet O16 mm-es csővel kell készíteni.

Bizonyos esetekben használjon O20 mm-es csöveket. Az ilyen költségek azonban gyakran indokolatlanok. Végül is a rendszer vízmennyisége jelentősen nő, ami több hőenergiát igényel. Ráadásul nehéz ilyen átmérőt hajlítani.

A tervezés során fontos figyelembe venni a következő árnyalatokat:

• Először telepítse a partíciókat, majd határozza meg az áramkörök számát. Ugyanabban a szobában kell egy áramkör.
• A kollektornak a ház közepén kell lennie. Ha ez nem lehetséges, akkor a kontúrok hosszának különbségét megoldjuk az áramlásmérők telepítésével. Ennek következtében a hűtőfolyadék áramlása egységes lesz.
• Ha két kollektorra van szükség, akkor mindegyiknek külön szivattyúval kell rendelkeznie.
• Ügyeljen arra, hogy szigetelje az átfedést az első és a második emelet között. Nem szükséges melegíteni az átfedést.

A meleg padló tervezésének folyamata bonyolult és felelős. Ezért sokan szakemberek vagy speciális programok szolgáltatásait használják.

Fűtési körök elhelyezése

Számos csőfektetési rendszer létezik:

• kígyó.
• A csiga.
• kombinált.

Mindegyikük saját technikai jellemzőkkel rendelkezik, amelyeket tovább vizsgálnak:

1. kígyó. Ennek a rendszernek számos nyilvánvaló hátránya van. A hőhordozó helyiséghőmérséklete és a padló magas. Minél távolabb, annál hidegebb a padló. Ezt azzal magyarázza, hogy a lehűtött hűtőfolyadék visszatér a visszatérő vonalon keresztül. Egy ilyen rendszer telepítésekor különleges készségekre van szükség. Ha fémalapú laminátumot használnak, a lefektetési lépés gyakran 20 cm vagy több, mert hajlítsa a csövet kisebb szögben nehéz. Azonban a szurok 10 cm-re csökkenthető, de a gyűrűket a széleken kell elvégezni, ami egy fárasztó folyamat. Gyakran használunk hasonló rakodási mintát, ha szükséges a szomszédos kontúrzónák összehangolása. Ez a csőfektetési eljárás is elfogadható, ha a helyiség területe nagyon kicsi, legfeljebb 6 m².
2. A csiga. Elve az, hogy mindenekelőtt a kontúr a helyiség peremén helyezkedik el, fokozatosan szűkítve a központ felé. A kontúr visszaáll a kiindulási pontra. Ebben az esetben, ha 20 cm-es csövek között tervezünk egy lépést, akkor a kontúrot először 40 cm-es lépcsőkben helyezzük el, a visszahúzási löketnél a csövet a már megállapított és a 20 cm-es lépcső között helyezzük el. Ezt a termikus energia egyenletes eloszlása ​​magyarázza a terem teljes területére. Ezenkívül a külső fal vagy a nagy ablakok közelében lévő zónák megerősíthetők a lépéshossz csökkentésével. Egy ilyen rendszer esetében gyakorlatilag nincsenek korlátozások a helyiségek alakjára és méretére vonatkozóan.
3. kombinált. Ez magában foglalja a két fent említett csővezetékrendszer kombinációját. Például, a szoba egy része bélelt egy kígyóval, a másik pedig egy csiga. Vannak is a gyakorlatban a vízfűtés és az elektromos összekötése. Ebben az esetben azonban az elektromos fűtés kiegészítőleg szolgál. Ez különösen érvényes a kora ősszel és a késő tavasszal, amikor nem indokolt bekapcsolni a vízmelegítést.

Videó: elrendezés hurok fűtőkör

szigetelés

szigetelés для пола должен быть высокого качества и безопасен для окружающих во время эксплуатации. Выбранный теплоизолятор должен соответствовать таким требованиям:

• Tűzállóság
• Alacsony hővezető képesség.
• Nedvességállóság.
• Erő.

Ezért a szigetelés kiválasztásánál fontos figyelembe venni a műszaki jellemzőket. Az alábbiakban számos típusú szigetelést sikerült használni a fűtési torta.

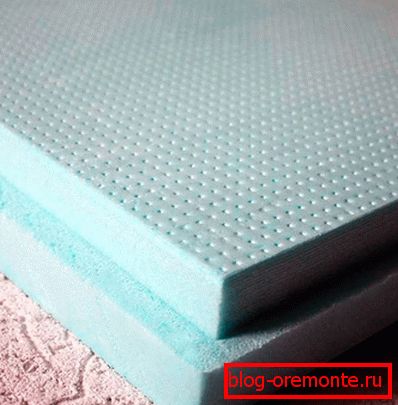

expandált polisztirol

Ha van beton esztrich, akkor az expandált polisztirol ideális. Két típusa van:

1. Sima.
2. Főnökkel.

A második lehetőség jelentősen leegyszerűsíti és felgyorsítja a csövek lefektetését. A habosított polisztirol is 2 típusra oszlik:

1. Sima hab.
2. Extrudált polisztirol hab.

Ha összehasonlítjuk a hőtechnikai tulajdonságokat, akkor magasabbak lesznek extrudált polisztirolhabban.

Forgalmi dugó

Ez az anyag minden szempontból egy megfelelő lehetőség. Pozitív tulajdonságai között szerepel:

• Éles hőmérsékletes cseppek esetén a dugó nem változik a térfogatban.
• Környezetbarát.
• A beton esztrich súlya szinte nem deformálódik.
• Bár az anyag kicsi vastagságú, kiváló minőségű hőszigeteléssel jellemezhető.

Azonban nyilvánvaló hátránya ennek a fűtésnek az ára. Költsége 3-szor magasabb, mint más anyagok.

Penofol

Penofol или вспененный полиэтилен часто применяется при монтаже теплого пола. Представлен он в виде рулонного фольгированного материала толщиной от 3 до 10 мм. Для удобства укладки труб, на фольгированную поверхность наносится разметка. Если вы проживаете на первом этаже и под вами грунт или неотапливаемый подвал, то данного утеплителя будет недостаточно. Необходимо комбинировать с пенополистиролом.

Jobb, ha a penofolot metallizált felületre választjuk, csak alumíniumból. Ez a bevonat nem befolyásolja a folyékony oldat negatív tápközegét, amely képes a hagyományos fóliát korrodálni.

Ásványgyapot és ecowool

A használt szigetelés sűrűségét javasoljuk legalább 80 kg / m-es választást végezni³. Leggyakrabban fa rendszerek fektetésére használják. Ebben az esetben a szigetelés a rönkök vagy a fagerendák között helyezkedik el.

gyűjtő

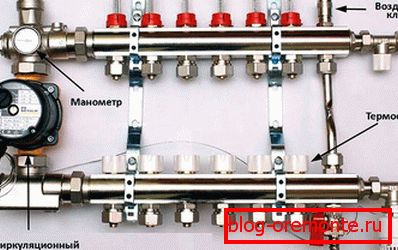

A telepítés során többféle gyűjtőtípus létezik:

1. gyűjtő с выходами под евроконусы. Один из простых типов коллектора. Представляет собой трубу, имеющую внутренние и наружные резьбы для подключения греющих контуров. Однако для внедрения его в систему теплого пола придется покупать большое количество деталей для полной комплектации.
2. Elosztócsatlakozó az áramkörök és a szelepek csatlakoztatásához. Gyakran ezek a kínai gyűjtők, amelyeket az üzletekben értékesítenek. Egy nyilvánvaló hátrányuk van - egy idő múlva a víz áthaladhat a karok alatt. Ezt a hűtőközeg rossz minősége magyarázza. Megfelelőek a javításhoz, elegendő a gumitömítés cseréje. Az ilyen kollektorokat nem kell kiegészítő szabályozó automatikával felszerelni. Ideálisak lesznek azoknak az otthonoknak, ahol egy kis terület található, ahol a kontúrok azonos hosszúságúak.
3. Van egy gyűjtő a fémcsövek összekötésére. Szabályozó szelepekkel és szerelvényekkel rendelkezik. Az ilyen szelepeket szervó segítségével lehet felszerelni, amelynek munkáját a szobába beépített termosztát szabályozza. Maguk a szerelvények is az Eurocones néven ismertek, amelyek 3 részből állnak: egy eurocon, egy tömörítő gyűrűt és egy kupakot. Az eurocone is rendelkezik egy tömítőgyűrűvel.
4. Abban az esetben, ha az áramkörök hossza eltér, és a kézi beállítás nem lehetséges, ajánlott megvásárolni egy kollektor áramlásmérővel és aljzatokkal szervókhoz. Néhány kollektoron kék kalapok mögé rejtőznek. Ennek köszönhetően a hűtőközeg hőmérsékletét minden egyes körben szabályozni lehet. Azonban kombinálni lehet - vásárolni egy kollektor áramláshoz az áramlásmérőkkel és a visszatérő csővel - hagyományos szelepekkel kézi beállításhoz.

Ami a keverőegységet illeti, akkor tartalmaznia kell:

• Biztonsági szelep. Jelzi, hogy a hűtőközeg nagyon magas hőmérsékleten keveredik.
• Keringtető szivattyú. Ennek köszönhetően a rendszer egyenletesen melegíti a helyiséget.
• Bypass. Megakadályozza a túlterhelést.
• Trigger szelepek és vozdushki.

Különös figyelmet kell fordítani egy speciális szelepre, amely kétirányú és háromirányú lehet. Mindegyiknek megvan a maga különbsége és használata.

Kétutas szelep. Készletében termikus fejjel rendelkezik nedvességérzékelővel. Szükség esetén a melegvízellátás megakadályozható. Ennek eredményeként a víz automatikusan összekeveredik. Leginkább ilyen szelepeket vezetnek be a fűtési rendszerbe, ahol a lakóövezet területe nem haladja meg a 200 métert².

Háromutas szelepEgy hasonló szelep egyszerre két mutatót határoz meg: egy bypass szelep kiegyensúlyozása és egy visszacsapó szelep jellemzői. Meleg és hűtött hűtőközeget kever. Gyakran a háromutas szelepek szervo vezérlésű termosztatikus és időjárás-szabályozóval vannak felszerelve. A keverési folyamatot a folyadékáramot szabályozó speciális szelep szelepen belüli jelenléte okozza. A hasonló szelepet nagyszámú kontúrt tartalmazó, hőszigetelt padlórendszerben használják.

A kollektor és a keverőegység kültéri hőmérséklet-érzékelőkkel is rendelkezik. Lehetővé teszik a hűtőfolyadék hőmérsékletének beállítását, az utcai hőmérséklet kezdetétől. Noha az ilyen beállítás függetlenül elvégezhető, az ilyen érzékelők jelenléte lehetővé teszi az optimális hőmérséklet beállítását.

Fűtött padló szerelése

A telepítési folyamat több egymást követő szakaszból áll. Az ismeretek és a technológia betartása lehetővé teszi, hogy önállóan végezze el az összes telepítési munkát.

vízszigetelés и монтаж демпферной ленты

Az első az előkészítő munka. Ehhez teljesen eltávolította a régi esztrich. Ha a helyiségben a különbség vízszintesen 10 mm-nél nagyobb, akkor azt egyenesen kell állítani. Ehhez az önterülő esztrichterv vékony réteggel tölthető ki.

Далее важно защитить теплоизоляционный слой от конденсата. Для этого на черновую стяжку кладется полиэтилен. Стыковка выполняется внахлест на 10–15 cm. Стык обязательно проклеивается скотчем.

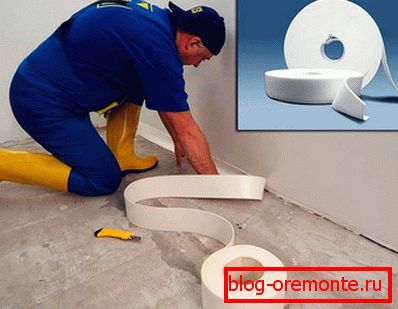

Az előkészítés következő szakasza a csappantyú beszerelése. Az esztrich lineáris terjeszkedését kompenzálni kell, amikor felmelegszik. Ha nem használja, rövid idő után az esztrich megrepedhet. A csillapítószalagot az egész helyiség peremén a falra rögzítik öntapadó réteggel vagy ragasztószalaggal.

Fektetés szigeteléssel

A következő lépés a szigetelés telepítése. A szigetelés kiválasztása és a telepítés módja a helyiség típusától és a fűtési céltól függ. Ha van az első emelet és nincs fűtött alagsor, akkor a szigetelésnek lenyűgözőnek kell lennie. Egy expandált agyagréteget öntünk és expandálunk 100 mm vastagságú polisztirolból.

Ami a szigetelés lefektetésének módját illeti, akkor a parafa vagy a penofol használata egyszerű. Ezek olyan lemezanyagok, amelyek ragasztással vannak ragasztva. Ha hornyokat tartalmazó polisztirol rendszereket használnak, az összeszerelésüknek nincsenek speciális nehézségei. Maguk között a szigetelés speciális hornyok segítségével történik.

Az ilyen szigetelés azonban nem mindig lehetséges. Gyakran a leginkább megfizethető - hab. Ebben az esetben a felszerelést csípőcsuklóval kell elvégezni. Közöttük kívánatos a ragasztás, például hab. A szigetelés befejezése után az egész területet szigeteléssel kell lefedni.

Tekintse meg a padlófűtés sorrendjét polisztirol alkalmazásával:

• 1. lépés. Az első lapot a szoba sarkába helyezzük úgy, hogy mindkét oldal a fal sarkához szoros.
• 2. lépés. Ezután a lapot vége, vége, szorosan illeszkedik egymáshoz.
• 3. lépés. Ha szükséges egy sarok, egy oszlop vagy egy másik akadály megkerülése, akkor a polisztirol könnyen vágható éles késsel.
• 4. lépés. A következő sort egy kis eltolással, pontosan fél lapkal kell elhelyezni.

Ha a szigetelést két rétegben tervezte, akkor a második szigetelő réteget az elsőre kell helyezni. Emiatt az ízületek nem egyeznek egymással. A végén egy speciális film van elhelyezve jelölés a szerelési csövek.

Ha a fűtést fa padlóra szerelik fel, akkor az ásványgyapot szigetelésként használják. A késleltetés között helyezkedik el. Telepítéskor a szőnyeg szélessége kissé szélesebb legyen, mint a késések közötti távolság. Ez lehetővé teszi a szigetelés szigetelését, és megakadályozza a hideg hidak megjelenését.

Videó: az alap, a szigetelő és a megerősítő háló előkészítése

Csövek felszerelése

Amikor a szigetelés megtörtént, itt az ideje a fűtőkör telepítése. Ebben a folyamatban fontos pontosan kiszámítani a lefektetési lépést, a kontúr hossza és a gyűjtőben lévő kimenetek számát. Ennek ellenére, hogy megvitassák a fűtőtest választását.

Hogyan válasszunk csövet

A melegvízszinthez több típusú csövek használatosak, mindegyikük eltérő árkategóriában van. A cső ára függ a gyártótól.

Csőfektetés

A csővezetékek bevezetése nélkül, asszisztens nélkül, nem tehetünk. A meleg padlón lévő csövet tekercsben értékesítik, így az egyik lazít, és a második az öbölben tartja. A fektetési mód a választott rendszertől függ. Ha a választás a főnökökkel szemben speciális szőnyegre esett, akkor a munka nagymértékben leegyszerűsödött, a legfontosabb az, hogy betartsák a tojást. Ha a szigetelés tetején egy jelzéssel ellátott filmet helyeznek el, akkor speciális csíptetőt használnak a cső rögzítésére. Mi van, ha nincs ilyen jelölés? Te magad is megteheted. Ehhez egy festékszóró zsinórt kell használni.

A csövek beszerelésekor nem megengedhető, hogy megszakadtak. Az egyik áramkörnek egy darab csőből kell állnia. A legtávolabbi területekkel kezdődjenek. Nagyon kényelmes, ha a szigetelés két rétegben történik. Az első szigetelési rétegben elhelyezheti az átmenő csöveket és a szükséges műszaki kommunikációt.

A cső felszerelésének folyamata több lépcsőből áll:

1. szakasz - 10-15 méteres szélről érkezik. Az egyik végén egy szerelvényt kell elhelyezni és csatlakoztatni kell a megalapozott gyűjtőhöz.

2. szakasz - összekapcsolja az elosztó csövét az áramlással.

3. szakasz - a jelölésnél a cső a harpoon szigetelő klipekhez van rögzítve. Ha a szelvény egyenesen van, akkor elegendő 40 cm-es intervallum, ha kanyarodáskor az intervallum 15 cm-re csökken, hajlításkor ügyeljen arra, hogy ne csavarja be a csövet.

4. szakasz - a beszerelés során győződjön meg arról, hogy a cső nincs feszítve. Szabadnak kell lennie. Ellenkező esetben a feszültség folyamatosan kihúzza a zárójeleket.

5. szakasz - ha a konzol repül, akkor hagyja 5-10 cm-re az előző helyről, majd szerelje fel újra a csövet.

6. szakasz - ha az egész keretet lekerekítette, a csövet visszavezetik a kollektorba, és egy csatlakozóval csatlakozik a visszatérő csőhöz.

A megfelelő kiegyenlítés érdekében fontos, hogy az egyes kontúrok hosszáról információt kapjunk. Például a kollektoron megjelölhet egy jelölést, vagy annak a helynek a nevét, amelyre minden kontúrra megy. Megjegyzéseket lehet tenni egy papírlapra. Ne tartsa mindent a fejedben. A kollektor közelében lévő csőszakaszt szigetelni kell, különben a padló erősen túlmelegszik. Ezenkívül ajánlott a csővezetéket egy, azaz egy csövön keresztül felmelegíteni. szigetelés kerül az áramlásra, és a visszatérő cső érintetlen marad. Így a visszatérő vezeték nem melegszik fel az áramlásból.

A csövek rögzítésére számos módszer létezik:

1 módszer: bilincsek.

2 módszerrel: enyhe acélhuzal.

3 módszerrel: speciális tűző és rögzítő.

4 módszerrel: фиксирующий трак.

5 módszerrel: szőnyegek főnökkel.

6 módszerrel: alumínium elosztó lemez.

Videó: hőszigetelt padló elhelyezése

megerősítés

Az erősítés első rétege gyakran a szigetelés tetejére kerül. Ebben az esetben a rögzítés nylonfúvók segítségével történik. A háló különálló részeit kötőhuzal kötik össze. A megerősítő háló szembősége a választott lépéstől függ. A hálónak egy O5 mm-nek kell lennie. Ezenkívül egy erősítőréteget helyeznek a csövek tetejére. Ezt azzal magyarázza, hogy az alatta fekvő rács nem lesz hatással.

Nyomásvizsgálat

A préselés olyan folyamat, amely lehetővé teszi, hogy megbizonyosodjon róla, hogy az összes rögzítőcsatlakozás szoros, és hogy a csövek nem hibásak. Ezt az eljárást közvetlenül az esztrich öntése előtt végezzük.

A krimpelést kétféle módon lehet elvégezni:

1. Víz.
2. A levegőben.

Nyomásvizsgálat водой

Minden áramkört teljesen le kell húzni és a kollektorhoz kell csatlakoztatni. A rendszer a tápegységen keresztül töltődik be, a nyomás akár 2,8 atm értéket is elérhet. Legalább 2 atm. Ebben az esetben a hűtőfolyadéknak először a keverőegységnek kell lennie.

További folyamat a következőképpen néz ki:

• A visszatérő csövön minden kupak zárva van, gyakran kék.
• Miután a tápszelep nyitva van.
• A csövek vízzel történő feltöltése során sziszegő hangot lehet megfigyelni, ez a levegő elhagyja a Mayevszki szelepen vagy az automatikus légtelenítőn keresztül.
• Most megnyílik a visszatérési vonal érintése. Tehát lehetséges lesz a levegő átszivattyúzása a visszatérő elosztócsövön lévő leeresztőszelepen keresztül.
• A kitöltött áramkör bezáródik a visszatérő vonalon, és megnyílik a következő.
• Végül az elosztócső előtt lévő szelep záródik, és a visszatérő kollektor előtti szelep nyit.

Miután megtöltötte a rendszert vízzel és kiszáradt a levegővel, meg kell vizsgálni a szerkezetet a szivárgás érzékelésére.

Légnyomás-vizsgálat

A fűtött padló levegővel történő sajtolásának folyamata során az automatikus légtelenítő szelepet eltávolítják, és a helyére egy dugót csavarják. A munkához szükség van kompresszorra vagy autós szivattyúra nyomásmérővel. A levegőnyomás-mérés során a nyomásnak háromszorosnak kell lennie, mint a munkás. Ezért legfeljebb 5 atm légnyomást kell létrehozni.

Ezt a nyomást csak a padlófűtési rendszerben lehet létrehozni, és nem a kazán és a kollektor összekötő autópályán. Ezt azzal magyarázza, hogy egyes kazánokat csak 3 atm nyomásig terveztek. Ezért ezt a területet később külön ellenőrizzük.

Tehát ha levegőt pumpálunk a rendszerbe 4 A-ig, hagyjuk a csapokat egy napra zárva. A nyomás ne csökkenjen. Bár a minimális eltérés lesz, mint ahogy a kompresszor pumpálása közben kissé felmelegíti a levegőt, ami később lehűl. Annak érdekében, hogy biztosítsa a feszességet, az összes ízületet szappanos vízzel át tudja vinni.

szűrő

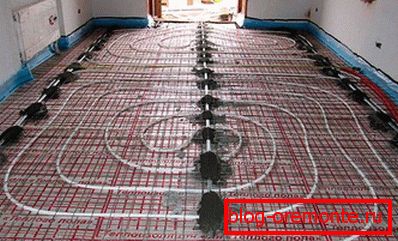

Amikor az esztrich befejeződéséről van szó, fontos néhány fontos egyezményt megfogalmazni:

1. A rendszert nem szabad vízzel leengedni, de legalább 1,5 atm nyomáson kell tartani.
2. Kapcsolja be a fűtést tilos.
3. Hőmérséklet varrásokat készítsen.

A hőcserélő teljesen kiküszöböli az esztrich megrepedezésének lehetőségét. Ahogy a varrás hőmérsékletét használják, csillapító szalagot használnak. A terem területe 20 m-re osztható² (ez akkor szükséges, ha egy helyiség területe jelentősen meghaladja ezt a számot). A cső azon a területen, ahol áthalad a varrás hőmérsékletén, ügyeljen arra, hogy megerősítse a hullámosságot.

Az esztrich kitöltéséhez speciális adalékanyagokat kell használni, amelyek javítják az esztrich műszaki jellemzőit. Ezenkívül a betonhoz egy lágyítót adnak, amely megakadályozza az esztrich megrepedését, amikor lehűtik / hevítik.

A beton összetétele:

• Beton és vetítések - 1: 6.
• Beton, homok és törmelék - 1: 4: 3,5.

A lágyítószert és egyéb adalékanyagokat beton keverék közben öntjük. Az arányt a gyártó címkén feltüntetett utasításai alapján határozzák meg.

Lakás esetén 50 mm vastagságú befejező esztrich elegendő, 100 mm-ig a gyárban. Fontos figyelembe venni a következő tulajdonságokat esztrich - hő felhalmozódása. Minél vékonyabb az esztrich, annál kevésbé fog megtartani a hőt. Ha túl vastag, akkor több melegre lesz szüksége, hogy felmelegedjen. Ezért az esztrich optimális vastagsága 70-80 mm.

Перед самой заливкой убедитесь, что в системе теплого пола есть давление 1,5–2 атм. Включать обогрев в процессе затвердевания бетона Tilos.

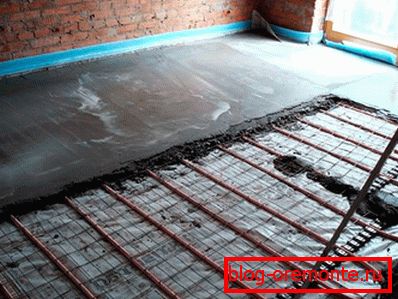

A műszernek az esztrich gyártási folyamata a következő:

1. A fém jeladó szintjén kiállítva.
2. Világítótornyok nincsenek felszerelve a csövekre. Vastag megoldást alakíthat ki halmok formájában, amelyeken beaconok vannak telepítve.
3. Sima betonszabály. Fontos meggyőződni arról, hogy a légbuborékok teljesen ki vannak téve az esztrich testének.
4. A következő napon, amikor a beton még nem ragadta meg, el kell távolítani a jelzőtáblákat, tisztítani ezeket a helyeket és tölteni őket habarccsal.

Videó: Töltse fel az esztrichet

Üzembe

Adja meg a munkahőmérsékletet fokozatosan. Először állítsa be a hőmérsékletet 25 ° C-ra. Minden nap után emeljük 5 ° C-ra. Ha fagyálló folyadékot használnak hűtőfolyadékként, a növekedést 5 ° C-on végezzük, és ha víz, akkor azonnal 10 ° C-on. Ez fontos követelmény, mivel elkerülhető a hirtelen és egyenetlen túlmelegedés, aminek következtében az esztrich repedések keletkeznek.

Tehát az üzembe helyezés az alábbiak szerint történik:

• Győződjön meg róla, hogy az elosztócsap minden nyílása nyitva van, és a hűtőközeg minden áramkörön kering.
• A hőfej keverőszelep a minimális hőmérsékletre van beállítva.
• A keringtető szivattyú be van kapcsolva, amikor a kazán ki van kapcsolva, mivel a kazánban lévő szivattyú beavatkozik.
• Időről időre meg kell szüntetni a felgyülemlett levegőt.
• Az áramlásmérők használatával ellenőrizze a hűtőközeg áramlását az összes áramkörön keresztül.
• Ezután bekapcsolhatja a fűtést.

Videó: töltő rendszer

Az árak a víz padlófűtés

A munka költsége, lakóhelyétől függően, kissé eltérhet. Átlagosan az árak igazak. Az árak az alábbi táblázatban tekinthetők meg:
