Magán ház egycsöves fűtési rendszere magadja

A fűtési rendszer felépítése az egyik legfontosabb alkotás, amely része az otthon építésének. Mielőtt elvégezné a munkát, el kell döntenie a rendszer kiválasztásáról. Lehetőség van egycsöves vagy kétcsöves választásra. A magánház egycsöves fűtési rendszere sokkal könnyebb az önellátásra. Ez egyszerű, de megbízható és hatékony. Ráadásul összeszerelése sokkal kevesebb anyagot igényel. Ezután megfontoljuk, hogy hogyan lehet ilyen rendszert létrehozni, és hogyan különbözik a kétcsöves és milyen előnyökkel jár.

Alkatrészek

Nézzük meg, hogyan működik ez a rendszer.

1. Az alap egy fűtőkazán, amely felmelegíti a hűtőfolyadékot. Gyakran válasszon gázkazánokat. Ezek egyszerűek és megbízhatóak. Olyan helyeken, ahol nincs gáz, lehetséges egy szilárd tüzelőanyaggal működő egység használata.
2. A fűtési elemek standard radiátorok. Kiválasztásakor figyelembe kell venni, hogy a régi szovjet öntöttvas jobb, ha nem telepíti. Nem tudják biztosítani a helyiségek megfelelő fűtését, és nem felelnek meg a mai követelményeknek. Sokkal hatékonyabb az új bimetál radiátorok használata, amelyek gyorsan felmelegednek, nagy hőátadással és sokkal vonzóbbá válnak.
3. Tágulási tartály - az egycsöves rendszer elengedhetetlen eleme. Nyomásstabilizátorként működik, amely szabályozza a hűtőközeg kiterjedésének mértékét. Ha a hordozót felmelegítik, a felesleg (hőtágulással kapcsolatos) belép a tartályba, megakadályozza a rendszer túlzott nyomását.
4. A csövek elrendezése, ami a hőellátás. Csaptelepek és elzáró szelepek adhatók hozzá.

Hogyan működik?

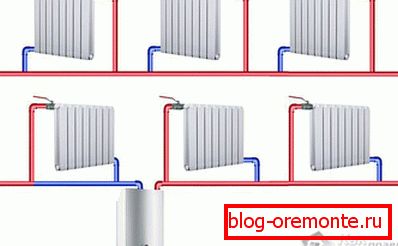

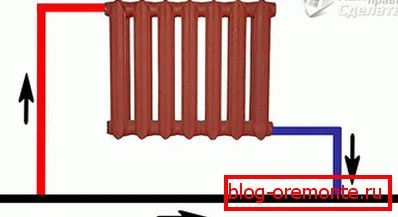

Az ilyen fűtési rendszer egyszerű. A szívében minden a kazán. Felmelegíti a hűtőfolyadékot, amely a kazánból érkező csövön át áramlik. Miért egy ilyen rendszer egycsövűnek nevezhető? Mivel az egész kerület mentén egy csövet helyeznek el, amely a kazánból érkezik és belép. A megfelelő helyeken a tartókon elhelyezett fűtőtesteket csatlakoztatják a csőhöz. A hőhordozó (leggyakrabban víz) a kazánból mozog, az első hűtőt feltöltve a csomópontban, majd a második és így tovább. A végén a víz visszatér a kiindulási pontra, és a ciklus ismétlődik. Folyamatos keringési folyamat van.

Meg kell jegyeznünk, hogy egy ilyen rendszer összegyűjtése esetén nehézséget okozhat. Mivel a hűtőfolyadék előretöltött mennyisége kicsi lehet, hőmérsékletveszteség léphet fel. Miért? Ha egy kétcsöves rendszerről beszélünk, akkor a működésének elve a következő: a víz egy csőben áramlik az akkumulátorba, és a másikból a vízből. Ebben az esetben a mozgása azonnal átkerül minden radiátoron, és nincs hőveszteség.

Az egycsöves rendszerben a hűtőfolyadék fokozatosan belép az összes elembe, és áthaladva áthalad a hőmérsékletén. Tehát, ha a hordozó hőmérséklete 60 volt, amikor elhagyta a kazánt? C, amely minden csövön és radiátoron áthalad, 50 ° C-ra csökkenthető. Mi a teendő ebben az esetben? Az ilyen ingadozások kiküszöbölése érdekében lehetőség van az elemek hőtermelő képességének növelésére a lánc végén, növelve hőátadását vagy növelni a kazán hőmérsékletét. Mindez azonban olyan többletköltségekhez vezet, amelyek nem jövedelmezőek, és drágábbá teszik a fűtési költségeket.

Annak érdekében, hogy megóvja az ilyen problémát nagy költségek nélkül, meg kell növelnie a hűtőfolyadék sebességét a csöveken keresztül. Ennek két módja van:

Tegye a keringető szivattyút. Így jelentősen megnövelheti a víz sebességét a rendszerben. Ebben az esetben a kimeneti hőveszteség jelentősen csökken. A maximális veszteség több fok lehet. Az ilyen szivattyúk elektromos árammal vannak ellátva. Meg kell jegyezni, hogy az országházak esetében, ahol a villamosenergia gyakran le van vágva, ez a lehetőség nem ideális.

Telepítse a gyorsító kollektorokat. Ez egy magas egyenes cső, melynek köszönhetően a víz áthaladva nagy sebességgel halad. Ezután a természetes keringésű rendszer hűtőfolyadéka gyorsabb körűvé válik, ami megoldja a hőveszteség problémáját is. Különösen előnyös ilyen módszer egy többszintes épületben, hiszen egy alacsony szintet emelő egyemeletes épületben a munka hatástalan marad. A kollektor normális működéséhez a magasságának 2,2 m-nél nagyobbnek kell lennie. Tudni kell, hogy minél gyorsabb a gyorsító kollektor, annál gyorsabban, hatékonyabban és csendesebb a csővezeték mozgása.

Egy ilyen rendszerben van egy tágulási tartály, amely jobb a tetején történő felszereléshez. Stabilizátorként működik, amely szabályozza a hűtőfolyadék mennyiségének növekedését. Hogyan működik? Fűtött állapotban a víz mennyisége növekszik. Ezek a többletek a tartályba kerülnek, megakadályozva a túlnyomást. Amikor a hőmérséklet csökken, a térfogat csökken, és a tágulási tartályból visszatér a fűtési hálózatba.

Ez az egycsöves fűtési rendszer teljes elve. Ez egy zárt hurok, amely magában foglalja a kazánt, a főcsöveket, a radiátorokat, a túlfeszültség-tartályt és a vizet keringő elemeket. Megkülönböztetni a kényszerű keringést, amikor az összes munkát a szivattyú végzi, és természetes, amelyben a nyomásfokozó gyűjtő van felszerelve. A különbség ezzel a konstrukcióval az, hogy nem biztosít ellentétes működésű csövet, amelyen keresztül a hűtőfolyadék visszatért a kazánba. Ennek az elrendezésnek a második felét a visszatérésnek nevezik.

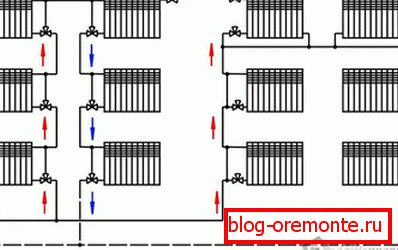

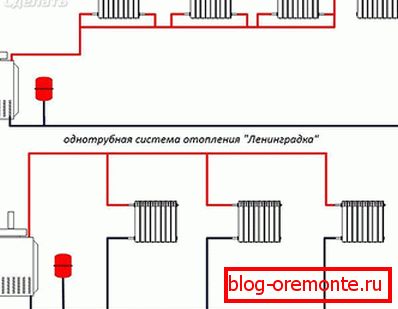

Az egyik csőrendszer kétféle lehet, a telepítéstől függően: vízszintes és függőleges.

Erősségek és gyengeségek

Annak meghatározásához, hogy melyik rendszernek szüksége van, fontolja meg az egycsöves rendszer előnyeit és hátrányait.

Előnyök:

• Az egyetlen csőrendszer az épület kerületén helyezkedik el, a padlózaton vagy a falakon lehet rejtve.
• Ennek köszönhetően a csővezeték elhelyezése az ajtónyílások alatt lehetséges, a fogyóanyag mennyisége és az egész szerkezet költsége csökken.
• Ön fokozatosan csatlakoztathatja a fűtőberendezéseket, valamint beágyazhatja a fűtőkör egyéb elemeit is: padlófűtés, fűtött törölközősávok vagy radiátorok. A párhuzamos vagy soros csatlakozási módszernek köszönhetően az elemek fűtési foka állítható.
• A különböző típusú macskák összekapcsolásának képessége. Telepíthető gáz, elektromos vagy szilárd tüzelőanyag kazán. Ha valaki le van kapcsolva, egyszerűen kapcsolja be a másikat.
• A víz áramlásának iránya, ahol a ház lakói számára nyereségesebb lesz. Például, az elején lehetséges egy forró patak irányítása egy gyermekszobába, ahol több hőre van szükség, vagy egy épület hátulsó oldalához.
• A kétcsöves rendszerektől eltérően, nagy átmérőjű csövek kiválasztásakor regiszterként szolgálhatnak, és hőt termelhetnek. Ennek következtében az épület, a falak és a sarkok peremei nem fagynak be.
• Még miután befejeződött a munka, további radiátorokat is beágyazhat és telepíthet.
• Minimális anyagfelhasználás és hatékonyság.
• Egyszerű telepítés és javítás.

De ilyen előnyökkel jár, ez a rendszer bizonyos hátrányokkal és hátrányokkal jár, amelyeket meg kell említeni:

• Ha a kívánt meredekség nem figyelhető meg, légzáródások fordulhatnak elő, amelyek csökkentik a hőátadást.
• Hosszú, nem munkaidő után, például nyáron, hosszú időre el kell indítani.
• Ha egy többszintes épületben javítási munkát végez, nem lesz lehetséges leválasztani az egyik padlót, akkor le kell kapcsolnia az egész épületet.
• Működés közben hőveszteség fordulhat elő.

Ezt ismernie kell, mielőtt elkezdené telepíteni a magánház fűtési rendszerét.

Hogyan készítsünk

Ha a semmiből mindent megtesz, akkor gondoskodnia kell az ilyen anyagok elérhetőségéről:

• fűtőkazán;
• cirkulációs szivattyú;
• tágulási tartály;
• Ø25 mm csövek és Ø20 mm csövek radiátorok csatlakoztatásához (bármilyen anyagot lehet választani: acél, műanyag, réz, erősített polietilén);
• szerelvények könyökök és radiátorok összekötésére;
• A szükséges számú radiátor, tömítés és dugó;

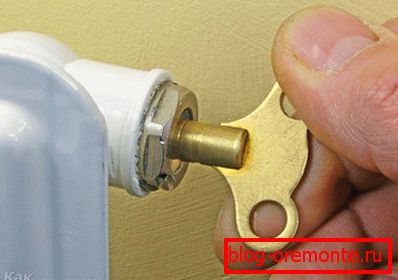

• Mayevsky daruk, amelyeken keresztül eltávolíthatja a levegőt minden radiátorból;
• szűrő, amely a kazán elé kerül a vízkezeléshez.

További munkamenetek a következők:

1. Ki kell választania egy helyet, és telepítenie kell a kazánt és a szűrőt. A bejövő cső jobb választani a fém.
2. Ezután a kémény fel van szerelve. A kéményhez való csatlakoztatásnál jobb a hullámosított fémcső.
3. Most meg kell csinálnunk a csővezetéket. A csöveket az egész ház peremén helyezik el. Fontos, hogy a csatlakozási séma már rendelkezésre álljon, mivel a szerelés során azonnal fel kell szerelni a szerelvényeket olyan helyen, ahol a radiátorok állnak. A rendszer legalacsonyabb pontján egy leeresztő szelep van felszerelve, amelyen keresztül a fűtőkör feltölthető vízzel vagy leereszthető. A csővezeték telepítésekor fontos, hogy ellenálljon bizonyos mértékig: egy természetes áramlású áramkör esetén 3 - 5 -, ha erőteljesen mozog (szivattyú használatával) - 10 mm / 1 méter cső.
4. A teljes kerület mentén lévő csővezetéket a falra kell rögzíteni, hogy elkerülje a lehajlás és a levegő felhalmozódását. Ehhez klipeket használhat.

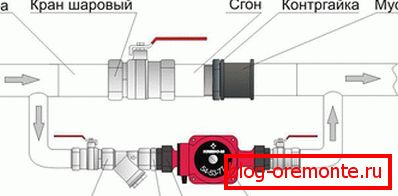

5. A kiválasztott helyre tegye a szivattyút. A fő csőbe van vágva egy olyan helyre, ahol van egy aljzat a közelben. Tudnia kell, hogy a szivattyú a gyártóktól függően hibátlanul működik 60 ° C-nál nem magasabb hőmérsékleten, ezért a kazán közelében lévő visszatérő cső pozíciója optimális.
6. Itt az ideje, hogy tágulási tartályt telepítsen. Általában a kazán közelében van felszerelve, 1,5 m-nél nagyobb tengerszint feletti magasságban.

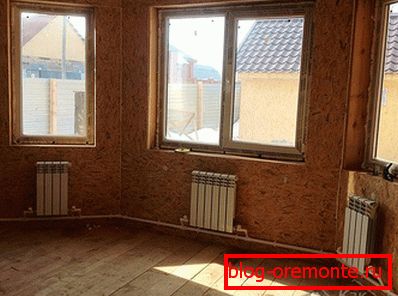

7. Csak a radiátorok telepítésére és csatlakoztatására marad. A megfelelő helyen zárójelekkel vannak rögzítve. A levegő keringtetésének biztosítása érdekében nem kell szigorúan az ablakpárkány, a padló és a mellette levő fal alá szerelni. Fontos, hogy fenntartsunk egy kis távolságot.
8. Telepítés után a radiátorok a rendszerhez kapcsolódnak. Ebben a szakaszban Mayevszkij csapjai, átfedő csapok és dugók vannak telepítve.
9. Csak nyomáspróbát végez, hogy ellenőrizze a rendszert a csatlakozások szorosságának és a fűtés kezdetének.

Ha van egy kétemeletes házunk, mindent ugyanúgy végzünk, de csak egy cső kerül ki a kazánból a második emeletre, átmegy a kerületen és ismét leesik.

Ez az egész, ahogy láthatja, az egycsöves fűtési rendszer stabil, hatékony és könnyen telepíthető. Egyszintes épületekhez és magas épületekhez is használható. Pénzt takarít meg a telepítésre, és olyan hőforrást biztosít Önnek, amely fagyos téli napokon melegíti meg.
