Kémény telepítés szendvics csináld magad

A szendvics kémények neve a cső eszközeinek köszönhető, amelyek a belső és külső csatornák kombinációi között helyezkednek el. Mindenki, aki szeretné megtanulni, hogyan kell összekötni egy szendvics csövet, feltétlenül ismeri a tervezésüket.

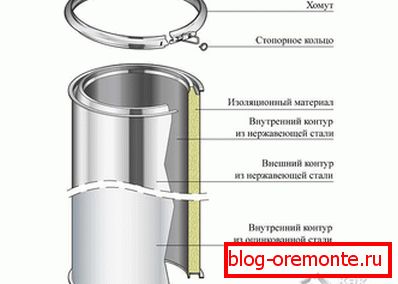

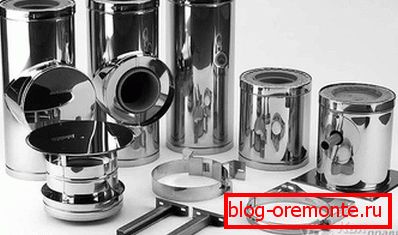

Kéményépítés

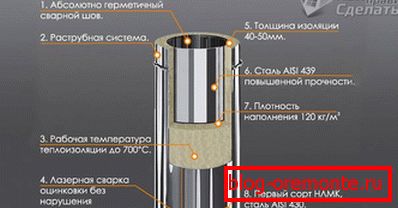

A különböző gyártóktól származó kéménytermékek fő különbségei a csővezetékek műszaki jellemzőihez és a hőszigetelő szalagként használt anyag típusához kapcsolódnak.

Az ebbe az osztályba tartozó legtöbb termék esetében a belső cső rozsdamentes acélból készül, míg a külső csőcsatorna anyaga általában drágább réz vagy sárgaréz. Ezenkívül ezek a szerkezetek különböznek a csővezetékek átmérőjétől, valamint a hőszigetelő réteg vastagságától. Különböző változatokban lévő kémények is eltérhetnek azoktól a hőmérsékleti körülményektől, amelyekben a szokásos működésük megtörténik.

Az ásványgyapot szendvicsszerkezetekben szigetelésként használják, amely fizikai tulajdonságai alapján a jól ismert azbesztszálakhoz hasonlít.

A hőszigetelő gyapotréteg vastagsága 30-60 mm lehet, ami biztosítja a szükséges szerkezeti stabilitást az agresszív közeg és az emelkedett hőmérséklet hatására.

A szendvics kémények kétségtelen előnyei közé tartoznak a figyelemre méltó tulajdonságaik:

• csökkentve a kondenzáció valószínűségét;
• a kémény csekély szennyezettsége;
• a tűzbiztonság fokozott szintje;
• vonzó design;
• könnyű súly.

A szendvics típusú kémény könnyűszerkezete kiküszöböli az alapozás szükségességét, ami kétségtelen előnyök további megerősítése.

Telepítés előkészítése

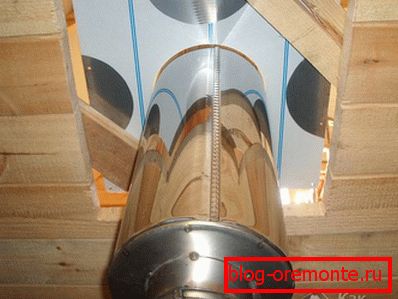

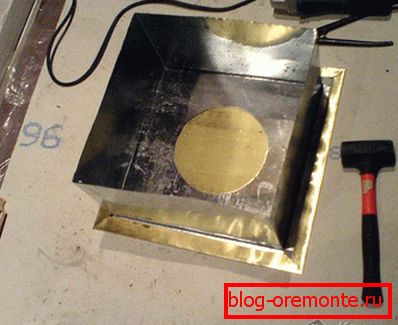

Ebben a helyzetben előkészítő intézkedések a kéménysebességek védelme érdekében a fedélzeti átfedéseken keresztül leereszkednek. Az ilyen területeken történő csövek biztonságossá tétele érdekében speciális szerkezeti elemet (ún. "Átmenő cső") használnak, amelynek beszerelési eljárása a következő:

1. A fúvóka behelyezése előtt gondosan elő kell készíteni (amelyet kívülről egy szigetelőanyag rétege fedez fel a falai mentén).
2. Ezt követően a fúvóka belső üregét elkülönítik és felkészítik a beépítésre. Ebből a célból először készítik el a plafonozás helyének jelölését a mennyezeten, majd vágják le a kívánt méretű nyílást.
3. Közvetlenül ezután az átfedő fúvóka érintkezési zónájában a külső szigetelő réteget helyezzük, amely után maga a fúvóka fel van szerelve.
4. A csővezeték és a főcső közötti további hőelvezetés céljából kis légrést kell biztosítani.

A kéményelemek csatlakozása a mennyezeten való áthaladás helyeiben szigorúan tilos.

Kéményszerelés

Telepítési jellemzők дымохода сэндвич своими руками мы предлагаем вам рассмотреть на примере хорошо известной большинству строителей двухконтурной системы.

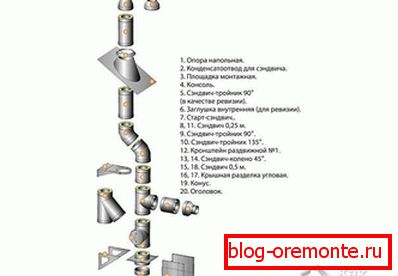

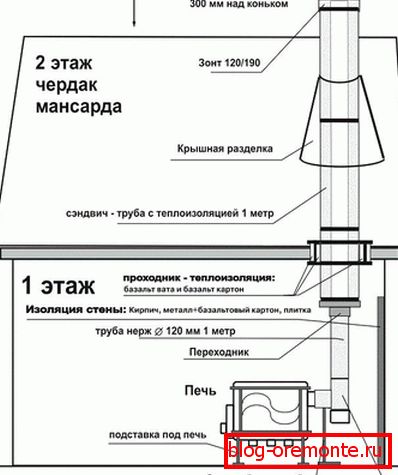

A szerkezeti elemek beépítése alulról felfelé készül a hőforrásból a kémény kijárat felé.

Összeszereléskor a belső cső következő szakasza be van építve a már beillesztett részbe, míg a külső billet egyszerűen az előzőre kerül. Az ilyen eljárás a szerkezet összeszerelésére lehetővé teszi, hogy megvédje a kéményvezetéket a külföldi nedvesség belsejébe.

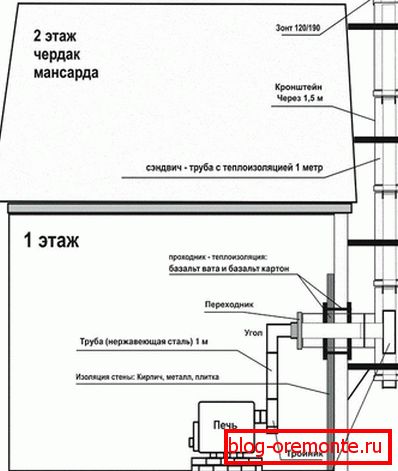

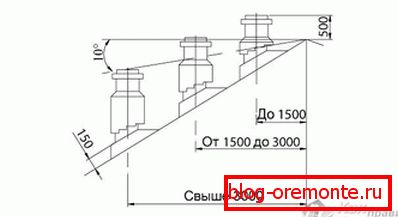

Mindezek mellett hozzá kell tenni, hogy a "szendvics" kémény behelyezésekor a tetőszerkezet fölötti elhelyezés egyik lehetőségét lehet választani.

Telepítési jellemzők

A vizsgált típusú kémények telepítésekor figyelembe kell venni a következő terv számos jellemzőjét:

1. A főcsatornák tömítését 100 fokos hőmérsékletre tervezett speciális tömítőanyaggal biztosítják.
2. Minden szerkezeti elem (csőhajlítás, póló stb.) Megbízható rögzítéséhez speciális formájú bilincseket használnak. A kéménycsatorna aljzatának a falra történő rögzítéséhez tipikus záróelemeket kell használni, általában két méterenként.
3. A kéményszerkezet vízszintes szakaszainak hossza nem lehet több, mint 1 méter.

Annak érdekében, hogy az égő kémény működtetése során felhalmozódott csövek rendszeres tisztítását lehetővé tegyék, különleges ajtónyílással kell ellátni (az úgynevezett "ellenőrzés").

videó

Részletes útmutatás a szendvics kémény felszereléséhez és funkcióihoz, lásd a következő videót:
