Kazán a saját kezű fürdőhöz

A fürdő egyik fontos jellemzője a kazán. A modern kazánok különböző üzemanyagforrásokon dolgoznak, ami nemcsak a munka minőségét, hanem maga a készülék költségét és karbantartását is meghatározza. Lehetőséged van ilyen eszköz létrehozására, vagy legalábbis saját maga is telepítheted, így sok energiát takaríthatsz meg. Ebben a cikkben arról fogunk beszélni, hogyan kell csőből (fém) csinálni, figyelembe venni a telepítési lehetőségeket, és diagramokat, rajzokat, fényképeket és videó utasításokat is megadni.

A kazánok típusai

A felhasznált tüzelőanyag típusától függően a fürdőkhöz használt összes kazán (fém kemence) ismert kialakítása jelenleg a következő osztályokba sorolható:

• gázegységek;
• elektromos;
• szilárd tüzelőanyagok előállítása;
• piroliznыe;
• folyékony (dízel) üzemanyaggal dolgozik.

A gázkazán előállítása, amely a felsorolt ​​termékek legkedvezőbb választási lehetősége, csak akkor lehetséges, ha a gáz már eljutott az Ön webhelyére.

Az ilyen eszközök egyik jellemzője, hogy működés közben szinte nem bocsátanak ki semmiféle szagot vagy égetést, és nem igényelnek üzemanyagkészletek készítését egész évben.

Az elektromos típusú eszközök vitathatatlan előnye a veszélyes hulladékok hiánya és a szellőzőrendszerek feladásának lehetősége. Ezek a kazánok is gondoskodnak a hosszú távú tüzelőanyag-készletek elérhetőségéről; de ezzel a választással nem szabad megfeledkeznünk az általuk fogyasztott villamos energia költségének folyamatos növekedéséről.

A szilárd tüzelőanyaggal működő kazánok képesek magukat az égési folyamatot és a szükséges fűtési hőmérsékletet hosszú ideig tartani. Azonban, ellentétben a gáz- és elektromos társaikkal, nem tudnak folyamatosan működni, és rendszeresen be kell tölteniük az új tüzelőanyag-tételeket.

A pirolízis és a folyékony tüzelőanyag kazánok rendszerint összetett technológiai rendszerek szerint készülnek, és valószínűleg nem alkalmazhatók normál életkörülmények között. Csak az általunk figyelembe vett fűtési szerkezetek közül az első három alkalmas független gyártásra. A hagyományos faanyaggal működő szilárd tüzelőanyag-készülék legáltalánosabb verzióját kínáljuk Önnek.

tervezés

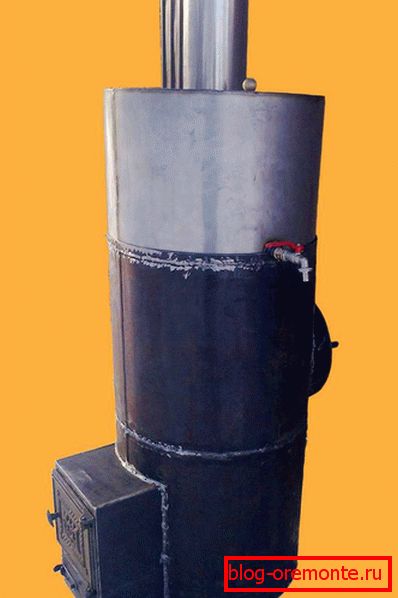

Először is fel kell készíteni mindent, amire szükség van egy ilyen kazán felszereléséhez felszereléssel és eszközökkel. Az eszközből egy hegesztőgépre és egy "darálóra" van szükség, és 200 literes fém hordót (vízszintes változatot) használhat kiindulási üresként. Egy függőleges típusú kazán elrendezéséhez fel kell venni egy 50 cm átmérőjű és egy és fél méter hosszú vastag falú cső egy részét. Az ilyen anyagból készült eszköz felmelegítheti a 10 négyzetméteres teret.

Vegye figyelembe ezt a lehetőséget részletesebben.

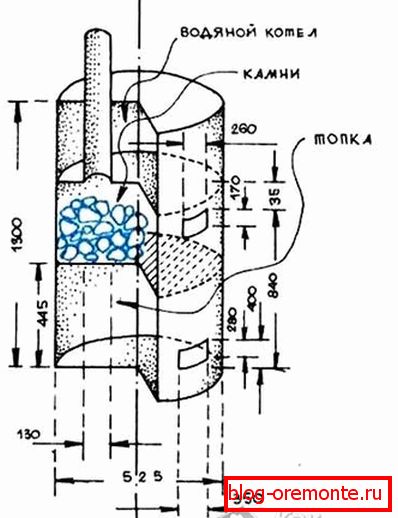

Az egész cső három részre van osztva, amelyek mindegyike a kemence egy bizonyos funkcionális egységet képviseli, amelyet a céljának megfelelően használnak. A legalsó és a fölött elhelyezkedő része a cső térrészének része a tűzhely és a kő. Ezek biztosítják a kazán szükséges működési módját, és megteremtik a rendeltetésszerű működés feltételeit. A felmelegített billet részeként vízzel (tartály) a csőbilincs azon részét használják, amely a legmagasabb helyen található (a tűzhely és a gáztároló felett).

A csövek legalsó részei (fúvó, tűzhely és fűtés) vannak válaszfalakkal ellátva, amelyeken speciális rácsok lógtak - rácsos rudak, szabadon értékesítve szaküzletekben a kemence öntéséhez. A fűtőtest tele van kis ovális alakú kövekkel, amelyek szerkezete lehetővé teszi hosszú időn át "tartani".

Egy függőleges kemencében egy melegvíz tartályként szolgáló rekesz közvetlenül a fűtőelem felett helyezkedik el. Ebből a célból egy másik partíció közvetlenül fölé van szerelve, amely a rekesz alja.

Ebben a partícióban külön nyílást kell biztosítani a kéménycső számára, amely közelebb kerül a kazán hátsó falához. Felülről ez a rekesz van egy elválasztó nyílással a kéményhez, amely csak a tartály egy részét fedezi. A válaszfal fennmaradó fedetlen része lyukként szolgál a víz öntéséhez, és speciális fedéllel van ellátva.

telepítés

A kazán felszerelése az alapozás előkészítésével kezdődik; az utóbbi hatalma attól függ, hogy tervezi-e a téglát, vagy sem. Ez a bélés csak akkor szükséges, ha többször "látogatások" alatt szokott gőzölni, és azt szeretné, hogy a meleg a gőzfürdőben maradjon, ameddig csak lehet.

A kazán alapja tűzálló téglából készül, amelyet két sorban egy előzetesen elkészített helyre helyezzük, majd a kész beton keverékbe öntjük. Az alapozás helyének méretei és a gőzkabin falától való eltávolítása attól is függ, hogy téglát nézne-e.

A gőzkabinban lévő fém kazán biztonságos üzemeltetése érdekében a helyiségek területén lévő falakat tűzálló anyagból kell bevonni (például Isover). A kéménycsőnek a fürdő építésének fából készült elemein történő elhelyezése helyén különleges tűzálló anyaggal (azbeszt) kell védeni.

videó

A következő videóban egy vízmelegítő kazán kádakra mutat példát:
