Hogyan szereljünk be egy műholdas antennát?

10-02-2018

Hasznos

Ha néhány évvel ezelőtt a műholdas antennák voltak a luxus elemei, akkor ma mindenki megengedhet magának ilyen televíziót. Az ilyen lemezek műsorszórást kapnak az egyenlítő felett elhelyezkedő műholdon egy geostacionárius pályán. Ennek köszönhetően nagy számú csatornát és kiváló képminőséget kaphat. Mindössze annyit kell keresnie, hogy különleges antennát, tunert és összeszerelést vásárol, és csatlakoztassa mindezt. Gyakran az ilyen lemezek értékesítésével foglalkozó vállalatok szolgáltatásokat nyújtanak a telepítésükhöz. De fizetnie kell. Az alapok megtakarításához saját maga is felszerelheti. Ehhez nem szükséges különleges készség.

Alapfogalmak

Először is, vessünk egy pillantást az alapvető fogalmakra, amelyeket a munka során meg fogunk említeni:

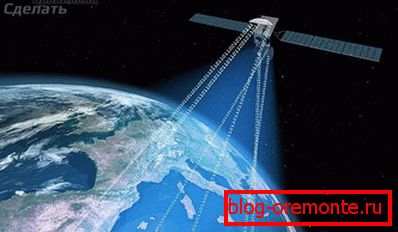

TV műhold - a Föld pályáján van, és televíziós jelet küld a kondicionált területre transzponder segítségével. Minden műhold ugyanazon a szélességi fokon van, mivel az egyenlítőnél helyezkednek el, de eltérő hosszúságúak.
transzponder - a műholdon található adóvevő.
Parabolaantenna - a fő elem, amely lehetővé teszi az előfizető számára, hogy jelet fogadjon a pályáról. A "összegyűjti" a jelet a teljes felületről, és egy bizonyos pontra fókuszálja, ahol a konverter található.
átalakító - a tartóra szerelt eszköz az antennától visszaverődő jelet kapja.
többfejes - olyan eszköz, amely további átalakítókat tartalmaz. Mivel az orbitális műholdak a közelben vannak, egy lemezen több forrásból is fogadhat. Ebben az esetben 3 átalakító van telepítve egy antennára.
DiSEq - olyan eszköz, amely három vagy több átalakító jelét átkapcsolja egy kábelre. A tuner úgy működik, hogy csak egy forrásból érkezik jel, amelyet egy átalakító továbbít. A több forrás közül az egyik csatlakoztatva van a lemez.
zárójel - a szokásos birtokos. Fémből készült, falra vagy más felületre szerelve.

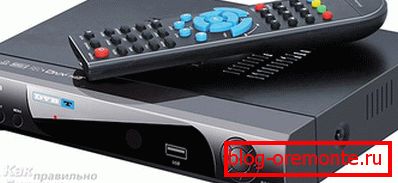

Vevő (tuner) - a készülék az átalakítótól érkező jelet fogadja. Hála neki, a jel a TV-hez érkezik, és látjuk a képet, és halljuk a hangot.

Mindez nem feltétlenül szükséges, de még mindig fogalmazni fog egy ötlet, hogyan működik a rendszer. Ezután a telepítés sokkal hatékonyabb és gyorsabb lesz.

Berendezések és szükséges eszközök

Ha kiválasztotta a kívánt antennát, nézze meg teljes készletét. Alapvetően:

Közvetlenül műholdas antenna (tükör).

Egy vagy több átalakító (attól függően, hogy melyiket választotta).

többfejesы. Если выбранная антенна на 3 спутника, в комплект входят два мультифида.

Lemez, három átalakító csatlakoztatására 1 kábelre.

Kábel a tuner csatlakoztatásához a konverterrel.

Tartóelem a szereléshez és egyéb rögzítőkhöz.

Csatlakozó (F-k) a kábelek csatlakoztatásához tunerrel, átalakítóval és lemezzel. Összesen 8 darab.

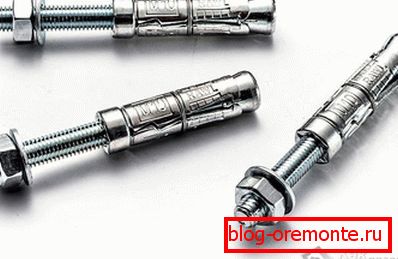

Horgonyok, rögzítve a tartót a felületre.

Tuner.

Ha valami nem szerepel, külön kell megvásárolni. Ezek a részletek a műholdvevő telepítéséhez szükségesek.

A munkához szüksége van a következő eszközökre:

csavarhúzó;
egy kés;
sodronyvágó;
kulcs 13-án;
kulcs 10-2 ford / perc;
kalapács fúró vagy kalapács fúró;
Poitsitovy fúrógép - 12 mm.

Az összes szükséges alkatrész és eszköz elkészítése után folytathatja a telepítési folyamatot.

1. szakasz: Helymeghatározás

Először el kell döntenie, hogy a lemez melyik helyre kerül. A legfontosabb feltétel az, hogy a jel forrását kell irányítani. Egy képzeletbeli vonal útján nem szabad idegen tárgyak: egyéb házak, fák, tornyok stb. Fontos egy szabály ismerete: minden műhold található a déli oldalon. Annak meghatározásához, hogy pontosan hol van a jelforrás és hol irányíthatja az antennát, nézze meg a szomszédok által telepített ételeket. Ugyanúgy, tedd és te. Abban az esetben, ha nincsenek szomszédok, használhatja a "Műholdas Antenna Igazítás" programot. Az interneten megtalálható. Ennek köszönhetően pontosan kiszámíthatja az azimutot és a szöget a megfelelő telepítéshez.

Ha beszélünk a helyről, az antennák telepítése a ház tetejére megóvja Önt a műhold láthatósági zónájának blokkolásától. Ebben az esetben olyan fák és egyéb akadályok, amiket nem félsz, de nagy kábeleket kell dobni, különösen akkor, ha az épület első emeletén élsz. Kényelmesebb, ha az edény a TV közelében található. Akkor sokkal kényelmesebb telepíteni és konfigurálni. De újra meg kell győződnie arról, hogy nincs interferencia.

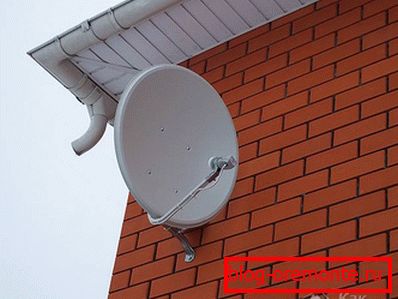

Leggyakrabban az antenna egy ablak, erkély vagy loggia, vagy a tető közelében egy falra van szerelve. Nem javasolható a loggia vagy az erkély belsejében történő rögzítés, valamint olyan helyeken, ahol az intenzív vízbefolyásnak lesz kitéve (vízelvezetés vagy tető lejtő alatt).

2. szakasz: Antenna szerelvény

Most össze kell gyűjtened az antenna összes részletét. Annak érdekében, hogy megtudja, hogyan kell helyesen eljárni, használhatja az utasításokat, amelyeket feltétlenül tartalmaznia kell.

Elkezdeni a rögzítést (cső) a tükör (lemezek) megtartásához. A készletnek rögzítőelemekkel (anyákkal, csavarokkal, csapokkal és csavarokkal) kell rendelkeznie, amelyekkel a kész záróelemet csatlakoztatják. Mindent biztonságosan rögzítsünk, hogy az időjárási körülmények hatására mindent lazítsunk és ne törjük. Ne húzza túl szorosan a beállítóanyákat, hogy az antennát felfelé és lefelé mozgassa a hangoláskor.
Most a cső a konzolhoz van rögzítve. Külön lyukaknak kell lenniük, ahol a csavarok beillesztésre kerülnek. Ott kell megjavítania a rögzítést.
Ha van egy átalakítója, szerelje be a tartóba. A csapadék elkerülése érdekében rögzítse a csatlakozót lefelé. Ha több csatlakozó van, össze kell szerelni egy többfedelt. Vegyünk két többfunkciós eszközt, és telepítsük őket. Biztosítsa mindent a kötőelemekkel. Amikor a fej össze van szerelve, az antennára szerelhető.
Helyezze a multifidát a rögzítőcsőre és rögzítse azokat. Mivel az összes rögzítő csavar, anyacsavar és csavar, csak a csavarhúzó és a kulcsok szükségesek a működéshez. Segítségével minden elem rögzül.

Eljött az ideje, hogy szétcsúsztassuk a kábeleket, és csatlakoztassuk a csatlakozókat. Kést használva távolítsa el a szigetelés felső rétegét, és kb. 1,5 cm-re lépjen vissza. A szigetelés eltávolítása után látni fogja a zsineget. Meg kell hajlítani. Ugyanezt kell tenni a fonallal a zsinór alatt. A második szigetelőréteg alatt lévő vezetéknek ki kell terjednie. Lépjen vissza 1 cm-re és távolítsa el a réteget.
Csavarja be a kábel végén lévő F-csatlakozót. Ha a huzal túl messze van, akkor le lehet vágni, néhány milliméterrel elhagyva a csatlakozó szélétől. Javítani kell a kötést hőcserélő csővel vagy szigetelőszalaggal, amelyet szilikon réteggel kell felhordani. Ha van egy antennája egy műholdhoz, akkor a kábelt csatlakoztathatja a csatlakozóhoz, ha több, ugyanazokat a manipulációkat végezzük más kábellel. Ha volt egy szilárd vezetéked, vágj ki annyi darabot, mint ahogyan a konverterek. Egy ilyen huzal mérete körülbelül 1 m lehet, és a konverterből a lemezre mozog.
Az antenna alján rögzítse a tárcsát. Ehhez használjon szerkezeti bilincseket. Ezután csatlakoztassa az összes vezetéket, majd tekerje az F-csatlakozót a szálon. A lemezkábelektől a fejekig és csatlakoztassa őket.

Annak érdekében, hogy a vezetékek ne lógassanak, rögzíthetők a csőhöz elektromos szalaggal vagy épületkapcsokkal.

3. lépés: Rögzítse a lemezt

Ha magánházban vagy az 1. emeleten lakik, akkor ilyen munkát könnyen elvégezhet. Ha magasabb szinten vannak, akkor ez a munka nagyon veszélyes lehet. Tegyen óvintézkedéseket. Használjon öveket, hogy megvédje magát.

A lyukakat az Ön által kiválasztott helyen fúrja. Csatlakoztassa a konzolt, és jelölje meg lyukak helyét ceruzával vagy éles tárgyzal.
Vegyünk egy ütést, és lyukakat hozzunk a kijelölt helyeken.
Rögzítse a tartóelemet a falhoz dugókkal vagy horgonycsavarokkal.
Csatlakoztassa az antennát a tartóhoz és húzza meg a rögzítőket. Nem szükséges szorosan rögzíteni, hogy a beállítás lehetősége továbbra is fennmaradjon.
Most csatlakoztassa a fő kábelt az egységhez (ez mind a végén, mind a szerelési szakaszban elvégezhető).

Most a lemez rögzített és készen áll a jelek fogadására. De ennek érdekében helyesen kell beállítania.

4. lépés: Antenna beállítása

Most meg kell állítani az antennát úgy, hogy a műholdról érkező jelet elkapja és közvetlenül a tuner felé továbbítja. Kényelmetlen lesz magának ezt csinálni, mivel közeli TV-t kell elhelyeznie. Ha van egy barátod vagy családtagod közelében, akkor segíthet neked parancsokkal.

Ezért csatlakoztassa először a tunert a TV-hez. Ezt vezetékes "tulipán" vagy SCART - SCART eszközzel lehet elvégezni. Ezután csavarja le a fő kábelt az antennáról a tuner megfelelő csatlakozójába (LNB IN felirat).
Kapcsolja be a TV-t és a tunert. Most már láthatja a megjelenő képet.
Lassan mozgassa az edényt függőlegesen vagy vízszintesen azon a helyen, ahol a műholdat el kell helyezni. Amikor megjelenik a jel, kalibrálja a képet úgy, hogy tökéletes képet kapjon.
Az összes fennmaradó anyát biztonságosan rögzíti, hogy az antennát a megfelelő helyen rögzítse.
