Hogyan lehet lengő kaput

Minden háztartási telek védőszerkezettel, például kerítéssel és kapuval van felszerelve. Ma számos olyan technológia és anyag létezik, amelyek lehetővé teszik, hogy ilyen terveket készítsen. Például, ha a kapun túl beszélünk, nagyon sok a típusuk, vagyis csúszó, csúsztatható, automata, csuklós. Ebben a cikkben megmutatjuk, hogyan kell a saját kezével lengő kaput hozni, gondolni a fém- és automata kapuk gyártására, magyarázó fotókat, ábrákat és rajzokat adni.

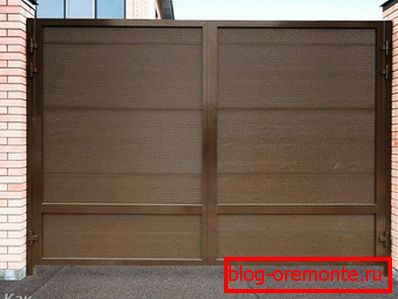

Tervezési jellemzők

Függetlenül attól, hogy a kiválasztott konstrukcióról Ön fenntartja magának a jogot, hogy kiválassza a nyílás módját - az udvaron belül vagy kívül. A swing kapu létrehozása nem jelent problémát. A lengőkapu klasszikus formája számos sajátossággal rendelkezik:

• Funkcionalitás.
• Kényelem működik.
• Tömörség.
• A gerendák és az irányítógörgők hiánya.
• Nincsenek méretkorlátozások.
• A különböző anyagok felhasználásának képessége a gyártás során.
• Az a képesség, hogy mindenféle díszítőelemet használjon.

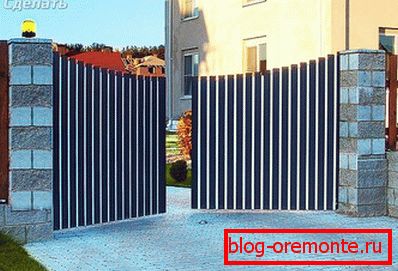

A fémszerkezet típusai

Mielőtt elkezdené készíteni a kaput, fontos meghatározni a tervezésüket. A választás működésük gyakoriságától függ. Különböző típusú kapuk fémből készülhetnek, mindegyiket külön-külön vizsgáljuk.

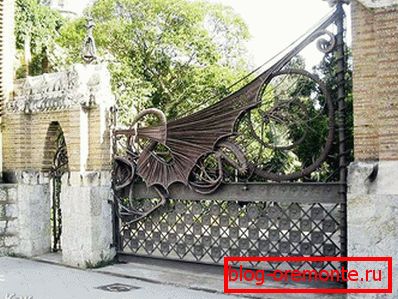

Egyetlen levél

Ez a fajta design nem annyira népszerű. Egy folyamatos vászonképet képviselnek. Annak érdekében, hogy jól működjenek, erősíteni kell a támogatás pilléreit, és sok pénzre lesz szükség. Ha ilyen kaput szerelnek a garázsba, akkor erős fémkeretet és megerősített zsanérokat kell felépíteni. Ráadásul a hátrány az, hogy elegendő helyet kell biztosítani az egyszárnyú lengő kapuk nyitására.

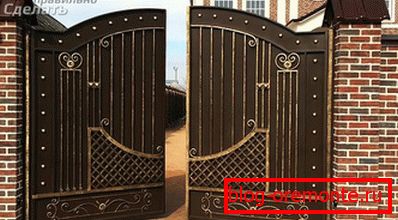

kéthéjú

A leggyakrabban használt és kényelmes lengőkapu. Minden erőfeszítés nélkül otthon is megtehetőek. Ezenfelül a design két azonos vászonból áll. Ezért a keret két keretből készült, lemezes anyaggal van bevonva. Az előző tervtől eltérően a nyitás kevesebb szabad területet igényel.

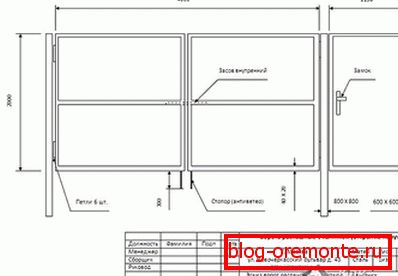

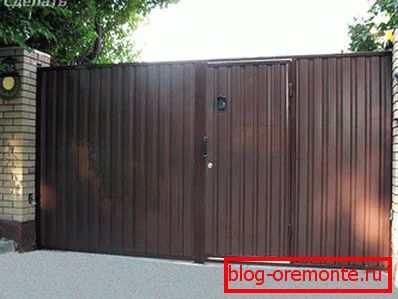

kéthéjú с калиткой

Napi használat esetén ezek a kapuk nagyon kényelmesek. Ezenkívül ugyanarra az elvre épülnek, mint a szokásos kettős kapu. Az egyetlen különbség az, hogy az egyik szelep megfelelő helyén rögzítik a gerendát és a kapu felszerelését. Ha egy ilyen terv kapuja a garázsra van szerelve, akkor a vázszerkezet fajtáját használják. Ebben az esetben a kapu egyikében lyuk van vágva, és egy ajtót szerelnek be.

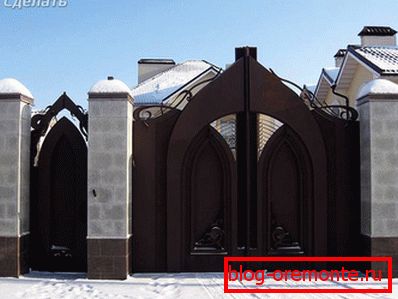

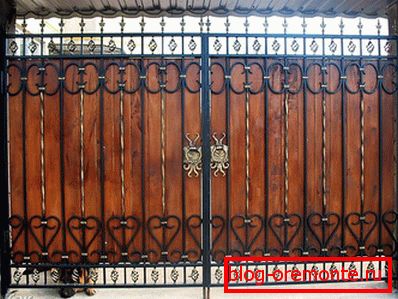

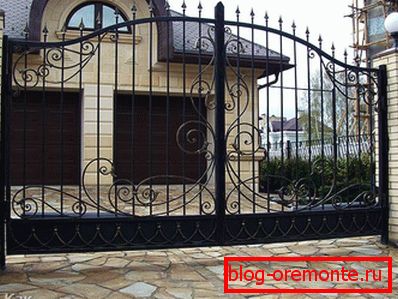

A kovácsolt kapuk egyre inkább esztétikai hatásúak. Ha a tervezés zárt elemek formájában történik, akkor dekoratív kovácsolást használnak, de gyakran használják a kapu nyitott típusát.

Ami a garázst illeti, az építésüket főként zárt kapu típusú, különálló kovácsolt elemekkel használják.

Függetlenül attól, hogy milyen szerkezeti garázskapuk szigetelhetők. Ennek következtében a garázsban lévő hő megmarad. És az autód, miközben a hirtelen hőmérsékleti ingadozások miatt korróziónak nincs kitéve.

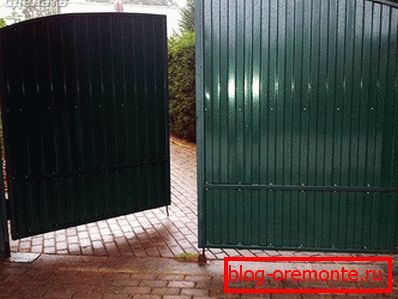

Fém kapu gyártás

Az alábbiakban ismertetett iránymutatások betartásával Ön képes lesz saját fém lengő kapuk készítésére. De ehhez fontos, hogy szorosan illeszkedjenek a választott konstrukció rajzához. Ha nehezen tudod megtervezni a swing kapuk saját rajzát, akkor a cikk végén találsz sok olyan rendszert, amely alapul szolgálhat. A kapu alapja egy fém keret, amely a bejárati nyílásba van szerelve. Ha úgy döntesz, hogy egy kaput építesz az udvarodban, azonnal építhetsz egy kaput egy beépített járdával. De ehhez olyan erős oszlopokat kell telepítenie, amelyek képesek ellenállni a kiegészítő szárny súlyának. Szükség van továbbá a támogatások telepítésére is, amelyekhez szükség van:

• строительный уровень и mérőszalag;
• fém cső 3 db. 100 mm;
• lapát;
• tégla (amennyiben a támaszok be vannak burkolva);
• cement, homok, zúzott kő és víz;
• épek.

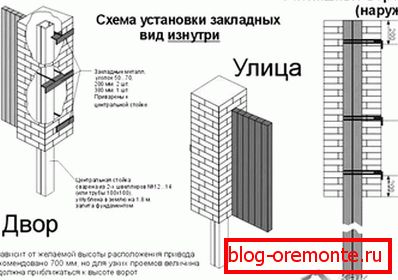

Támogatások felszerelése

A tartók gyártására vonatkozó munka az alábbiak szerint:

1. Mérjük meg a bejárati rést a kerítés élei között.
2. Tegye fel a címkéket a telepítés pilléreihez.
3. A kiválasztott helyen egy lyuk ásása egy tartóoszlop felszereléséhez.
4. A tartócsövek vastagsága a lengőkapu súlyának megfelelően történik.
5. Szerelje fel a pilléreket a gödörbe, állítsa be őket a szintre. De töltse fel előbb a gödör kavics alját.
6. A beépített oszlopokat fel kell tölteni előkészített betonokkal.
7. Annak érdekében, hogy az oszlopok eredetileg biztonságosan álljanak, azokat maga a lyukba kell ívni, ugyanakkor a függőleges szintet is be kell állítani.
8. Így befejeződik az oszlopok beüzemelése és betonozása.

Ha a kapu magassága 2 m, akkor a gödör mélysége kb. 1 m legyen, és 100 mm átmérője szélesebb, mint a cső átmérője.

Most itt az ideje elkezdeni a kapu keretét. Ehhez szüksége lesz:

• 2-3 mm vastag fémlemez;
• fém profil, szög és cső;
• mérőeszközök (szint, mérőszalag);
• fém csuklópántok;
• hegesztőgép.

Ha a garázshoz lengő kaput készítesz, először keretet kell készíteni, és be kell szerelni a nyílásba. Téglalap alakú vagy négyzet alakú fém sarokból készül, a garázs nyílásától függően.

Ami a garázs keretének gyártását illeti, jobb két példányban elkészíteni. Biztosítsa az egyiket a nyílás külső oldalán és a második belülről. Közöttük fémcsíkkal és hegesztéssel kötődnek.

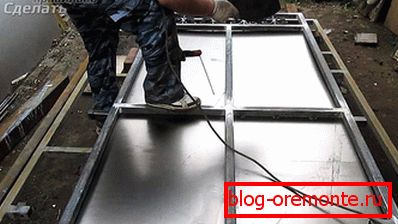

Lépésről lépésre

A kapulap gyártási folyamata a következő:

1. A sarkokat vagy a profilcsövet sík felületre széttessük és a rajz szerint a szárny alakját hegessük.
2. A szerkezet erősségének növelése érdekében a kapott szárny megerősíti az átlós gerendákat.
3. Amikor a keret készen van, akkor lehúzható.
4. Az ajtó burkolatához használjon 2 mm vastagságú fémlemezt. Nem ajánlott túl vastag lemezeket venni, mert ebben az esetben meg kell erősíteni a tartókat.
5. Ezután be kell állítania a hurkot. Hegesztse a csukló egyik felét a kapu keretén, a másik pedig a tartóban.
6. Végül továbbra is egy holtzárat és egy átjárót kell telepíteni, amely a fő kerethez hasonló elven működik.
7. A lengő kapuk festése a földön történik vagy már felfüggesztett helyzetben van. Nincs különösebb különbség. Az egyetlen dolog, amit érdemes megfontolni, hogy a limbo-ban lévő kép okozhat cseppképződést és megereszkedést. Ezért óvatosnak kell lennie a folyamat végrehajtásakor.

Így készülnek a fém kapuk.

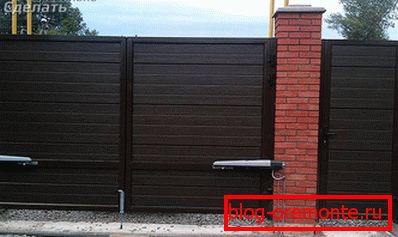

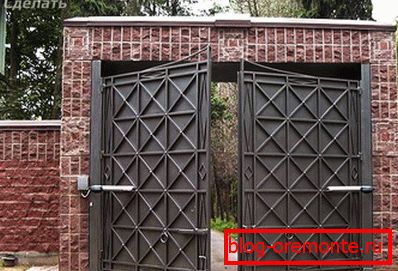

Automatikus kapuk

Minden embernek van vágya a kényelemre. És ez még a kapu használatára is vonatkozik. A modern technológia lehetővé tette a lengő kapuk megnyitásának automatizálását. És sok előnye van. Például, ha siet, nem szabad vesztegetni az időt az autó elhagyására, hogy kinyissa / bezárja a redőnyöket. Ha kívül esik az eső, akkor elkerülheti a nedvesedést, és újra kiment. Tekintettel ezekre a pozitív szempontokra, javasoljuk, hogy fontolja meg a gyártási technológiát és az automatikus kapuk bizonyos jellemzőit.

Előnyök és hátrányok

Először is kiemeljük az ilyen struktúra néhány jellemzőjét:

• Erő.
• Sokoldalúságát.
• Hosszú üzemidő.
• A mechanizmus egyszerű és egyszerű.
• A nyitási / zárási sebesség 15 s körzetben van.

Az objektivitás kedvéért vegye fontolóra és hátrányait:

• Ha a kapu nyitása / zárása során akadályok vannak az úton, letiltja az automatizálást és az ajtók elakadnak.
• Rendszeresen ellenőrizni kell a kapu megnyitási útvonalát, különben a meghibásodás elkerülhetetlen.

Emellett érdemes kiemelni az automatizálás gyakori lebontását. Bár a gyártók azt állítják, hogy ez vagy az a mechanizmus rendkívül megbízható, nincs semmi örök. A karbantartási munkák elvégzése azonban elkerülhető.

Ha a munka során az automatika leállt, akkor ne zárja be a kaput erővel. Előfordulhat, hogy a folyamatot nyitástól a zárásig át kell kapcsolni. Újra megnyomva a mechanizmus kereshet.

Bár ez nem minden esetben megoldja a problémát. Gyakran kapcsolatba kell lépnie az automatizálás javításával foglalkozó szakemberekkel. Mindezek miatt ne féljen ez a terv. Ahogy a mondás így szól: "A farkas félelme, hogy ne menjen az erdőbe". Ne hagyja fel a kényelem előnyeit.

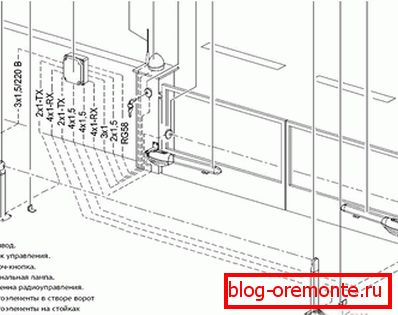

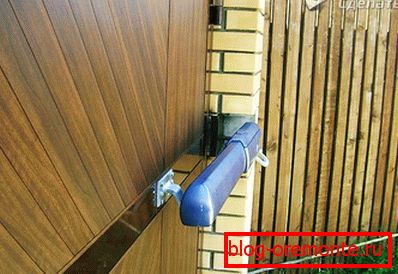

automatizálás

Azonnal meg kell jegyezni, hogy az automatikus kapuk telepítése meglehetősen időigényes. Némi képzettséget, pontosságot és pontosságot igényel. Ezért, ha kétségei vannak a képességeidnek, akkor jobb, ha olyan céget választasz, amely mindent hatékonyan és gyorsan megtesz. Ha hasonló munkák tapasztalatai vannak, majd a kézikönyv követésével sikerül elérni a kívánt célt.

A lengőkapu gyártási folyamatát a fentiekben ismertettük. Ezért különös figyelmet fordítunk az automatizálásra, amely bizonyos szabványoknak megfelelően van felszerelve.

Tehát az automatizálás telepítésekor vegye figyelembe az alábbi mutatókat:

• a szelepek helyzetét a támasztóoszlophoz viszonyítva;
• ha az automata berendezést végálláskapcsolók használata nélkül használják, akkor a levél leállást használják.

Ha figyelmen kívül hagyja ezeket a fontos tényezőket, az automatika meghibásodik, ami a tartókapcsolódáshoz, az elektromos motor lebomlásához és más kellemetlen következményekhez vezet.

Házi automata - lehetséges

Nagyon nagy vágy, hogy automatizálják a kaput lehet tenni függetlenül. Különösen a szerelmesek számára ez az üzlet valódi hobbi lesz. Ez különösen igaz azok számára, akik meg akarják menteni.

Ennek a meghajtónak az alapja minden esetben a műholdantenna kapujához rögzített mechanizmus lesz. Ő viszont csigahajtóművel van felszerelve. Ennek eredményeképpen teljesen felváltja a hagyományos elektromos hajtást.

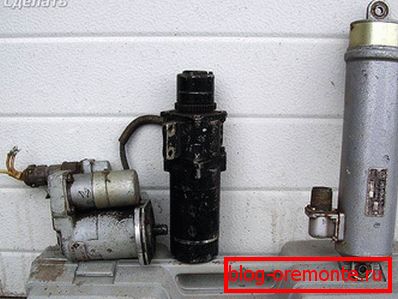

Hajt a kapukhoz

A műholdas televíziós rendszer kialakításában van egy fordítószerkezet (ez a régi típusokra vonatkozik). Ez a mechanizmus egy villanymotor, amelyet fel lehet használni a lengő kapukra. Ami a csigahajtóművet illeti, működési elve hasonló a meghajtáshoz. Ami azonban az első opciót illeti (féreg fogaskerék), akkor nyereségesebb, hiszen a 36V-os feszültséghez elegendő feszültség van, a hagyományos magazin hajtások 220V feszültséget igényelnek.

Ha a biztonság oldaláról beszélünk, akkor egy ilyen lerakó transzformátor terv használata jövedelmezőbb. Továbbá, ha a feszültség nő, akkor a kapuszárnyak nyitása / zárása nő. Azonban a meghosszabbított fokozott feszültség mechanizmus meghibásodhat.

gyülekezés

Tehát házi készítésű automaták összeszereléséhez vegyen be 2 műszert a műholdantennából működő állapotban. Adjon előnyöket azoknak, akik hosszú készletekkel rendelkeznek.

Ezt a mechanizmust viszonylag alacsony áron lehet megvásárolni egy szakosodott vállalatnál. Plusz, meg kell vásárolnia egy távirányítót és egy transzformátort, a hatalom 36-40V.

Пульт будет выполнять роль подачи сигнала на электропривод для открытия/закрытия ворот через створку. Такую систему также можно устанавливать и на гаражные ворота. Дальность действия пульта может достигать до 50 м. Собирается весь привод в течение 6 часов. Чтобы вся автоматика работала исправно, дополните ее токовым реле. Оно предотвратит возможные поломки на тот случай, когда под створку ворот попадет камень или другой предмет. automatizálás вернет створки назад. Если реле будет отсутствовать, то после нескольких раз мотор может сгореть, а полотно ворот прийти в негодность.

Így tud önállóan automatizálni a lengő kapukat. Ha nem rendelkezel a képességgel és a vágyakozással, akkor már megvásárolhatja a már elkészült mechanizmust.

Összeszerelés

Először is fontolóra kell venni a lengő kapuk megnyitásának módját. Például a szárny bejárható vagy kifelé nyitható. Ennek alapján válassza ki a megfelelő automatizálást. Közvetlenül a beszerelés előtt készítse elő az alábbi anyagokat és szerszámokat:

• kalapács;
• elektromos szalag;
• mérőszalag;
• csavarhúzó;
• fogó;
• fúró.

A megfelelő meghajtót is kiválasztotta. Két típusa van:

1. Lineáris.
2. Kart.

Hogyan lehet meghatározni, hogy melyikre van szüksége? Ha a tartóoszlopok közötti belső távolság legfeljebb 1,5 m, akkor lineáris távolság szükséges. Ebben az esetben az automatikának nem lesz karja, ezért kevesebb helyet foglalnak el a kapun. Ha a távolság több mint 1,5 m, és eléri a 3 métert, akkor egy kar mechanizmust kell megvásárolni. Ez a meghajtó is egyszerű, csak nehéz teher. Ezenkívül ki kell választania a szükséges összetevőket. Ehhez vegye figyelembe a szélterhelést.

A telepítés során győződjön meg róla, hogy a szárnyak szabadon nyílnak. Nagyon fontos, hogy szemmel tartsuk ezt, hiszen az elektromos meghajtás telepítése után már elkésett valamit felállítani.

Ha úgy találja, hogy a szelepek lökése nehéz, akkor azonosítsa a problémát, és azonnal javítsa meg. Az egyik lehetséges probléma az, hogy a szelepek mozgása nem a szint. Ennek oka egy ferde támasztóoszlop. Ennek következtében ez negatívan hat az automatizálásra. Ha minden hiányosság megszűnik, elkezdheti automatizálni a kaput.

Ha automatát vásárolt a boltban levő kapuhoz, kövesse szorosan a gyártó utasításait a telepítés során. Ebben az esetben megfelelően fog működni sokáig.

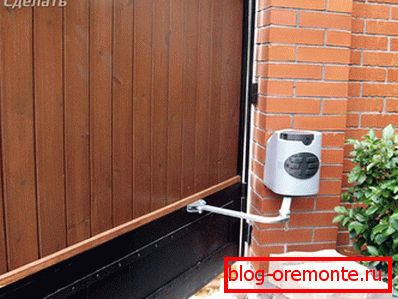

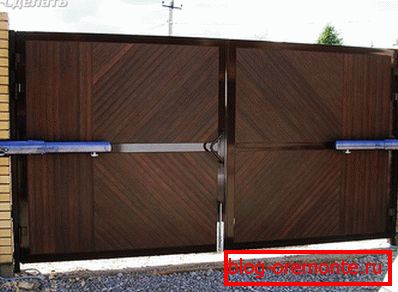

Ha a szárnyak befelé nyílnak

Úgy gondolják, hogy az udvar belsejében lévő kapu megnyitása szabványos rendszer. Ezért minden meghajtó alkalmas lesz a projekt megvalósítására. Tehát, ha a tartóoszlopok acélból készülnek, akkor előnyös egy lineáris működtető berendezés használata. Ez egy újabb dolog, ha van tégla tartó, és a swing kapuk az oszlop közepén helyezkednek el. Ebben az esetben a lineáris működtető nem alkalmas. Villamos hajtást kell beszerelni és megvásárolni. Maga az automatizálás pólusokra van szerelve, és a karok lehetővé teszik, hogy kinyissa a lengőkapukat, még akkor is, ha a pólus és a szárny közötti távolság 200 mm.

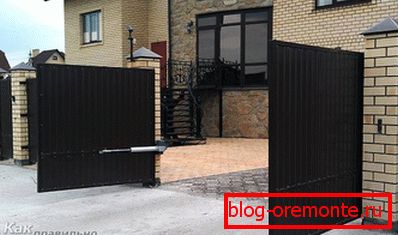

Ha a szárnyak kifelé nyílnak

Ha egymáshoz hasonlítanak, akkor mind a vonal, mind pedig a kapu külső nyitására alkalmas kar. De az árból kiindulva a preferencia természetesen a lineáris elektromos meghajtóra esik. Az egyetlen dolog, amelyet figyelembe kell venni, az a módszer, amellyel a hajtás a pólusra a külső nyílás alatt rögzíthető.

A legtöbb esetben a meghajtó a téglahoz van rögzítve, amely gyorsan összeomlik. Rosszabb, ha a meghajtó egy majdnem elpusztult állásra van felszerelve. Ilyen körülmények között az automatika eltűnik az oszlop egy részével.

Erre tekintettel egy ilyen oszlop további megerősítést igényel. Például körülötte egy fémkeretet hegeszthet. Ezután a hajtás nyitása kézi üzemmódra van beállítva, hegesztett záróelemek vannak a kapuhoz rögzítve. Ebben az esetben, ha egy lineáris működtetőegységet használ, akkor a hegesztés után teljesen nyissa ki a kaput, és hagyja szabad löket 1 m-ig. Ezután ellenőrizze a szárny menetét és a működtető működtetését. Ha minden rendben működik, csatlakoztathatja az automatizálást és csatlakoztathatja a motort.

Minden automatizálási és távvezérlő a mellékelt utasításoknak megfelelően van konfigurálva. Ha az egyik szelep rossz irányba nyílik, elegendő a huzal átkapcsolása a csatlakozóba. De ha követi a bekötési rajzot, akkor nem merül fel probléma.

Tehát fontos a megfelelő automatizálás megfelelő választása, figyelembe véve az irányt, amelyben a lengőkapu nyit. Ebből a cikkből megtudtuk, hogy van lehetőség arra, hogy magad csináld az automatizálást. Egyszerűbb lehetőség kész készlet megvásárlására. De egy dologról ismert, függetlenül attól, hogy választottál, az automatizálás jelenléte a kapunál könnyebb lesz az életed. Ezért, amikor kaput építünk egy dacába, fontold meg, hogy melyik nyílási mód automatikusan vagy kézi. Ha saját tapasztalata van az automatikus kapuk elrendezésében, írja meg észrevételeit ennek a cikknek.

videó

A mellékelt videóban további részleteket talál a lengő kapuk gyártásáról:

fénykép

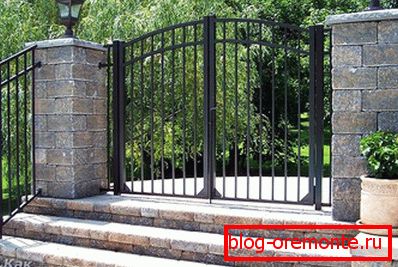

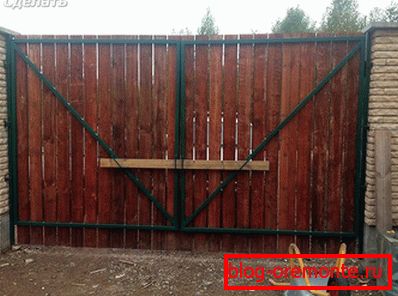

A fényképek a lengőkapu lehetséges lehetőségeit mutatják be:

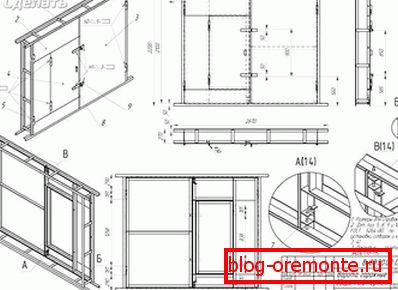

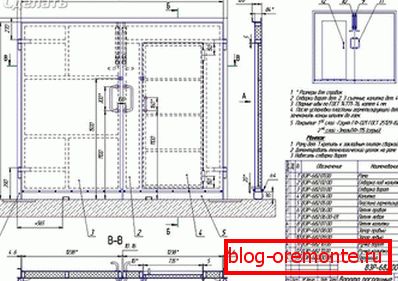

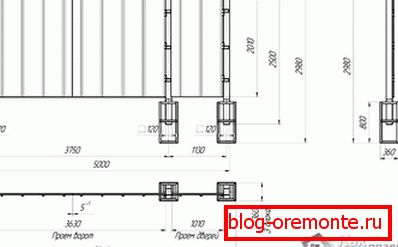

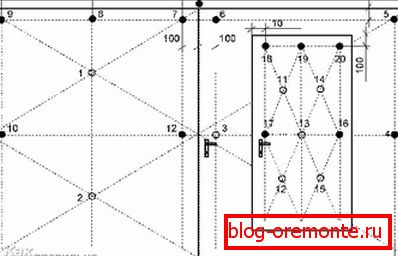

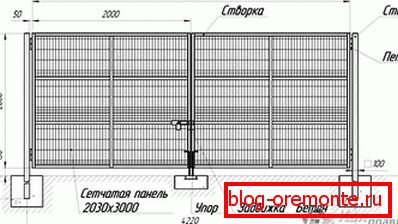

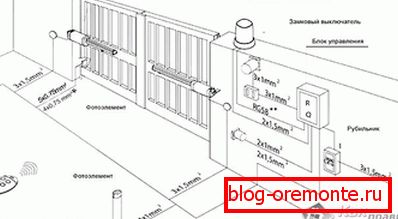

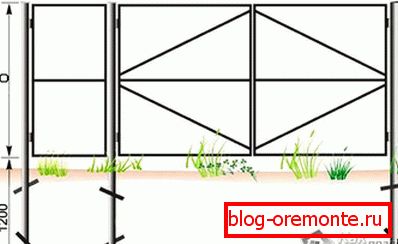

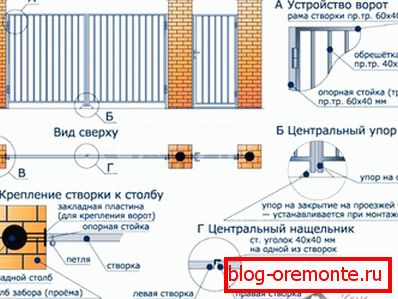

Rendszerek és rajzok

A sémák segítségével kialakíthatja a swing kapuk saját modelljét:
