Hogyan készítsünk egy rácsos rendszert?

A ház tetőszerkezete során a rácsos rendszer telepítése a legfontosabb és legnehezebb lépés. A tetőfedés állandó és időszakos terheléshez kapcsolódik hó vagy széllökések formájában.

Ahhoz, hogy kitaláljuk, hogyan készítsünk egy rácsos rendszert a saját kezünkkel, el kell dönteni az összetevőkről. A szarufák tetszőleges tetőre használhatók, a telepítés során a bonyolultság szintjén különbözik. A fészek és a ponyvatető tetők egyszerű szerkezeteknek tekinthetők. A csípő vagy csípőtetők megbízható tetőt biztosítanak, de a szarufák kiszámítása és telepítése nehéz.

При выборе размера материала для каркаса приходится учитывать множество факторов. Keresztmetszet и несущего основания должны выдерживать вес кровли, климатические нагрузки, массу установленных на крыше приборов (если таковые будут установлены).

Fő elemek

A ponyvás tető vázához a következő elemek szükségesek:

1. A Mauerlat egy jelentős méretű 150 - 150 mm vagy 200 - 200 mm méretű fűrészáru, amelyet a falak peremén helyeznek el és rögzítenek. A tetőrendszert és az épületszerkezetet egy általános szerkezetbe köti, elosztja a falra gyakorolt ​​terhelést.
2. A gerinc a tető legmagasabb pontja, amelyen a szarufák kapcsolódnak. A hosszanti gerenda segít megtartani a szerkezetet, stabilitást biztosítva a szélterhelés során.
3. A szarufák 70 - 150 mm keresztmetszetűek, teljes terheléssel rendelkeznek. A táblák rácsos lábak, amelyek legalább 60 cm-es lépésekben vannak felszerelve.
4. Lezhine - a sáv, amely párhuzamos a faddal. Méretei megegyeznek a tápegységgel. A Lent a rackek és egyéb elemek támogatása.
5. Meghúzás - a szarufa lábát összekötő táblák keresztléce.
6. A függőlegesen beszerelt rack-rudak a gerincpántot támogatják.
7. Túllövések - a szarufák része, külvilágú kültéri falak. Lehetővé teszik, hogy a csapadékot átszállítsa a házból.
8. A támasztók - a szarufák megerősítésére használják, lehetővé teszik, hogy tartós szerkezetet hozzanak létre.
9. A szarufák és a tetőfedő anyag kötőanyagához szükséges fedőlemezek.
10. Szalag - ha a szarufák hossza nem elegendő a túlnyúláshoz, akkor töltsön fel további lapokat.

A tetőrendszerek fajtái

A készülék keretének tetőfedelére többféle tetőrendszert használnak.

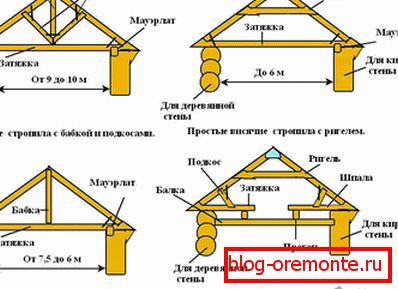

Oldalirányban - ennek a kialakításnak a megválasztása azt jelenti, hogy a fal közepén egy tartószerkezet jelenik meg. Három támogatási pontot kapnak, és csak hajlításnak vannak alávetve. A rácsos lábfej felső része a gerendán és a tábla alsó részén található. Ez a rendszer lehetővé teszi a vékonyabb fűrészárú használatát, a költségek csökkentését és kisebb súlyú konstrukciót.

A függesztett rácsos lábak csak a falra támaszkodnak, ezért nagy terhelés alatt vannak. Annak érdekében, hogy az erőt szorosan húzzuk. Az ilyen szarufák általában az alján összegyűjtöttek és közvetlenül a telepítéshez szolgálnak.

A komplex tetőformák nem szabványos megoldásokat igényelnek, amelyekhez lógó és falburkolatok kombinációit alkalmazzák.

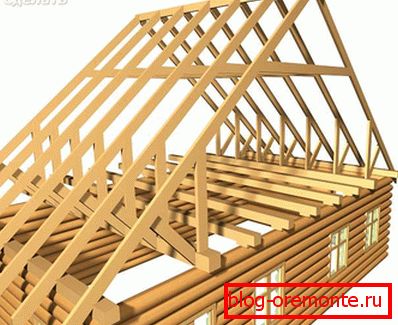

A négyoldalú tető felszerelésénél a fő keret az átlós szarufák, amelyek összekapcsolják a gerincoszlopot és az épület sarkát. Létrák - rövid szarufák, amelyek a szokásos oldalsó szarufákkal együtt a tető lejtőn alapulnak.

Anyagkészítés

A rácsszerkezet élettartama függ a fűrészáruk minőségétől és feldolgozásától. A szerkezeti elemeknél száraz fát kell választani, nedvességtartalma 22% alatti. Sima és csomómentes legyen. A szerelés előtt az összes alkatrészt két réteg fertőtlenítővel kezeljük, és az égetés elkerülése érdekében. A feldolgozás során érdemes egy kefét használni, de nem spray, akkor a készítmény jobban felszívódik. A fűrészárut választva a tűlevelű fa előnyös.

állvány

A tartószerkezet tartóssága biztosítja a tetőszerkezet megfelelő felszerelését saját kezűleg. A szalagok csatlakoztatásához különböző típusú rögzítést kell használni: záróelemek, körmök, alakú acél részek - szögek és platina, amelyek csavarokkal vannak rögzítve.

Keresztmetszet

A szarufákra használt fa méreteit a következők befolyásolják:

• span méret;
• állandó terhelés a tetőn;
• az éghajlati viszonyok hatása;
• a meredekség szöge és a rögzítő rácsos lábak pályája

A tartós terhelés a tetőfedő anyag teljes tömegéből, szigeteléséből és vízszigeteléséből áll. A szarufák közötti távolság növelésével nagyobb szelvényanyag szükséges. A szél- és hóterhelés együtthatója feltétlenül a keresztmetszet számításánál helyezkedik el. A szarufák átlagos mérete 50 - 150 mm és 60 - 200 mm.

Vállfa hossza

A szimmetrikus pódiumtető alapja egy egyenes háromszög. A gerinc magasságának ismeretében kiszámíthatja a szarufák hosszát a pitagorai tétel által. Ebben az esetben ez egy hypotenuse, és a hölgy szélessége és a tető magassága a lábak.

Szarufák felszerelése

Az első lépés a rácsos rendszer tetszőleges tetőre történő felszereléséhez az elektromos doboz felszerelése és szerelése. Alatta vízhatlannak kell lennie tetőfedő anyag formájában. Ez a sáv megköveteli lyukak fúrását a hosszúság mentén, amelybe a falazott falak be vannak helyezve, és szorítanak egy anyával.

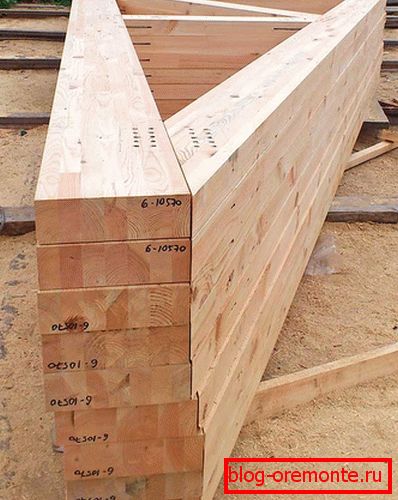

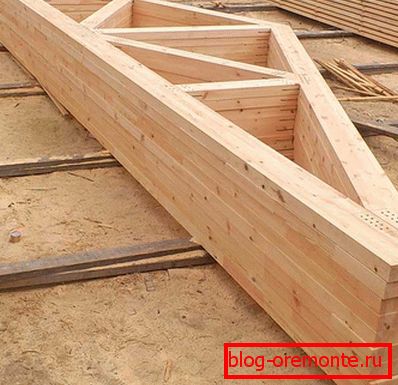

Miután létrehozta a keret alapját, létrehoznak egy sablont, amely szerint a lógórendszer összes szarufája össze van szerelve a talajon. A minta létrehozásához vegyen két vékony, egyenlő hosszúságú szarufát, és a széleken rögzítse a végeit. Ez a munkadarab a gerenda szélességének beállítására van beállítva, és a kapott szöget a tábla darabjai rögzítik.

A felsõ és alsó szarufák szerelõjeleinek jelölésére a második sablont használják. Alapja a rétegelt lemez. A lábak összegyűjtésekor szigorúan követnie kell a mintát, hogy ne kelljen újratervezni a szerkezetet. A szarufák felső része fából vagy fémlemezzel van összekötve.

Ha az összeszerelt vázszerkezetek jelentős súlyúak, fel kell használnia az emelésre szolgáló berendezéseket vagy eszközöket.

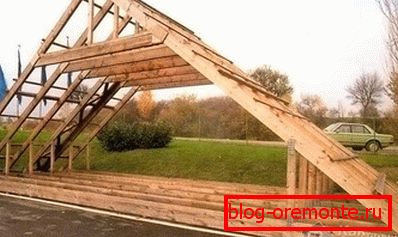

Az első pár szarufák az ellenkező gerendákra vannak felszerelve. Ezt ideiglenes támaszték határozza meg, és szintet mutat. A lábak között húzódik egy vezeték, amely a maradék rácsok felszerelésének irányadó. A kialakítás csavarokkal, támasztékokkal és támasztékokkal van összekötve.

Kis szögben a szarufák nincsenek rögzítve a gerinc gerincével. Az öt métert meghaladó szélességű tető a gerinc gerendát erősíti. Ezt a fát mind a szarufák alatt, mind a felette rögzítik. A csatlakozás csővel és lemezekkel történik. Hosszú szarufákkal a tartóoszlopok be vannak építve, hogy megakadályozzák az elhajlást.

A rácsos rendszer telepítésének befejezése lesz a ládák felszerelése.

Annak tudatában, hogyan kell megfelelően végrehajtani a rácsszerkezetet, megnézheted a munkafolyamatról szóló videót.

videó

A videó szerzője célt tűzött ki, anélkül, hogy vonzóvá tenné a professzionális építőket, hogy gyorsan és gazdaságosan építsen egy jó, megbízható tetőt a saját kezével. Amit tett, a videó megtekintésével megtanulhatja:
