Hogyan készítsünk alaprajzot?
Minden skála struktúrájának megbízható és megbízható alapokon kell alapulnia. A ház tartóssága a bázis megbízhatóságától és minőségétől függ. Annak érdekében, hogy ne találkozzunk a leggyakoribb hibákkal, szükséges tudni, hogyan kell helyesen megjelölni a jövő épületének alapjait.
Projektdokumentumok
Az alapítvány elrendezésének megkezdésével meg kell oldanod a problémát a projektdokumentációval.
Miután megjelölte az alapot, biztos lehet benne, hogy:
- nem lesz nehézsége a falak építésében;
- az építőanyagok beszerzése sokkal kevésbé fog kerülni;
- mivel a ház építése a projekt szerint történik, nem fog kellemetlen meglepetéseket szembesülni.
A projektdokumentumok előkészítésében fontos tényező nem csak az építőanyagok textúrája, hanem a paraméterek is. Feltételezve, hogy az alapozás jelölése során a legkisebb pontatlanság áll fenn, a tartószerkezet felállítása a projekt ellen fog menni.
Előzetes események:
- Az alapítvány megkezdése előtt meg kell határozni a jövő épületének helyét úgy, hogy ezt sík platformra választjuk.
- Ezután döntsön az alapzat típusáról és méretéről. A választásnak az éghajlati viszonyoktól és a jövő otthonának tömegétől kell függnie.
- Miután befejezte az első két lépést, elkezdheti jelezni az első falat, és nem számít, milyen lesz: a hátsó, az oldal vagy az első.

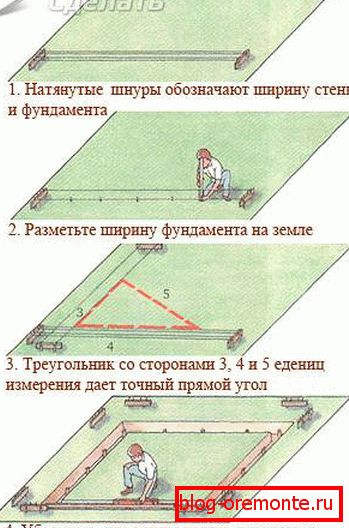

Step-by-Step alapozás jelölés
A tervezett szögek helyén ékeket vezetnek be, majd a kábelt feszítik közöttük. A kapott téglalap lesz a jövő falainak iránya.
A szalagalapozás alatt lévő jelölések gyártásakor a falak hosszától 1 méterig kell eltérni.
Az alapítvány lefektetése bizonyos mennyiségű talaj feltárását teszi lehetővé. Ezért amikor téteket telepít a pontos dimenzióknak megfelelően, az ásáskor leesik, és összezavarja az összes jelölést.
Az oszlopos alapozás jelölésénél nincs szükség kiegészítő készletre, ezért nehezebb összeállítani.

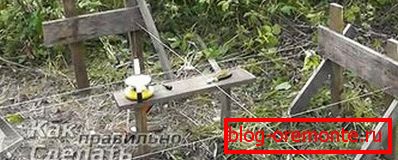

Markup készítés
Az első vezeték húzásával és az első fal helyének megjelölésével kap egy referenciapontot. Ezután határozza meg, hogy hol helyezkedik el az alapítvány sarka. Miután meghatároztuk ezt a pontot, jelölje meg egy kötéssel, majd mérje meg a jövő falának hosszát. Ennek végén kapsz egy második sarkot az alapból.
A lefektetett alapítvány minősége a jövő struktúrájának megbízhatóságától függ.
Hasonló eljárást ismételjük meg a második falra, amely merőleges. Ehhez három, az első zsinórra van jelölve, amelyeknek távol kell tartani egymástól, hogy megfelelő szögben legyenek.
Ez azt jelenti, hogy ha a készülék egy méteres, akkor három méterenként kell felszerelni.
A kábelek és a kalapács csatlakozásának pontjától négy méteres távolságot kell mérni, amikor a tétek közötti távolság mérésénél öt métert kell elérni (a távolság mérése a partnerrel mérhető).
Folytassa ugyanúgy: jelölje meg három métert az első vezeték metszéspontjától és a második a második. Ismét meg kell ölni a két pólus közötti távolságot. Ilyen méréseket végeznek öt méteres érték elérése érdekében.
Csak ebben az esetben lehetséges a helyesen végrehajtott alapjel és merőleges elrendezése.
A második fal hosszának mérése után a csapszeg is be van hajtva, ezáltal a harmadik szöget képezi. Ezután csak az utolsó, a negyedik sarok helyét kell meghatároznia, amellyel még a kezdőknek sem lenne nehéz. A harmadik és negyedik zsinór kereszteződésében lesz.

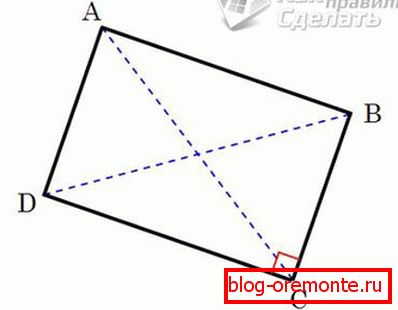

Ha az első kísérlet után nem érte el a kívánt eredményt, akkor nem szabad kétségbe vonni. Minden hiba könnyen rögzíthető. Ha a kábel és a vezeték közötti távolság kevesebb, mint a szükséges érték (5 méter), ellenőrizze a szög pontosságát, pontosan 90 fok legyen. A kívánt szög eléréséhez mozgassa a második vezeték egyik végét a kívánt irányban a kívánt eredmény eléréséig.
A fenti módszer alkalmas külső alapozás jelölésére. Ahhoz, hogy a jelölés a belső kerületen legyen, másképpen kell cselekednie. A födémlap alapozásának kiválasztásánál lehetőség nyílik a külső alapozás jelölésére.
Ami az alapozó szalag típusát illeti, akkor óvatos számításokat és a belső kerületeket kell figyelembe venni, figyelembe véve az alapszalag szélességét.
Ez az alapító jelölések kiszámításának és gyártásának főbb pontjaira vonatkozik. Ezek a munkák maximális gondosságot és pontosságot igényelnek, különben az épület megbízhatósága nem kérdéses.
videó
A jelölés jellemzői az alapítvány építése során a következő videóban kerülnek tárgyalásra:
Mérési hiba:
