Hogyan kell hegeszteni egy profilcsövet

A profilcsöveket gyakran használják fémszerkezetek megépítésében, keretrendszerek létrehozásához üvegházakban, támasztékokat vagy oszlopokat rezgésnek vetnek alá kerítések telepítésekor. A csövek négyzetes és téglalap alakúak, néha oválisak. Ismerje meg, hogyan kell hegeszteni egy profilcsövet, hogy a termék tartós legyen és a varrat gyönyörű.

Mi az a profilcső?

A profilcső egyfajta fémhenger, amelyet kör alakú csővezeték segítségével gyártanak. Termikus deformáció után a fém feszültség megszűnik. A termék anyaga szénacél vagy rozsdamentes acél. A csövek keresztmetszete 10 × 10 mm-től 500 × 400 mm-ig terjed. A falak vastagsága 1-2 mm. Az ilyen csövek jelentős előnyökkel járnak:

• A nagy választékú méretek lehetővé teszik az anyag kiválasztását bármilyen fémmunkához.
• A szabványos méretek megkönnyítik az alkatrészek ízületét.
• Az egyenletes csővastagság lehetővé teszi a megbízható varrást.
• Sima felület.
• A cső súlya kisebb, mint az összes fémhengerelt terméké, könnyebbé válik annak megépítése.

A profilcső hegesztése előtt figyelembe kell venni a szakemberek tanácsát a munka technológiájáról. Az acélcsövek hegesztéséhez használt ismert típusú hegesztés: elektromos, gáz, kontakt és félautomata. Gondoljunk bele részletesen, hogyan lehet főzni a profilcsövet minden felsorolt ​​módon.

Elektromos ívhegesztés

A könnyű használhatóság és a kiváló minőségű varrás, valamint az ívhegesztés használata a nehezen hozzáférhető helyeken való munkavégzéshez nagyon népszerűvé tette ezt a módszert. A 4 mm-nél nagyobb falvastagságú termékekhez előkészítés szükséges. A munkához szüksége lesz egy hegesztőgépre, amely bérelhető, ha nincs meg.

A profilcső különböző módon hegeszthető: átfedés, csuklós, T-ízület vagy bármilyen szögben. Szakképzett hegesztők javasolják a varrás alsó helyzetét, de a saját körülményeihez kell vezetni, vízszintes vagy függőleges varrással.

A munkához szüksége lesz:

• hegesztőgép;
• elektródák;
• arcvédő és kesztyű;
• csővezeték rögzítőelem;
• csiszolópapír és fém kefe.

Elektróda kiválasztása

A csatlakozás minősége a profilcső hegesztéséhez használt elektródák típusától függ. A kis átmérőjű elektróda nem biztosítja a varrat erősségét, és a túlzott vastagság a cső égetéséhez vezet. Egy alkalmas elektródnak állandó ívet kell tartania és megelőznie az oxidatív folyamatokat.

Az azonos átmérőjű profilcsövek nem fogyasztható elektródákkal vannak hegesztve, argonként védőgázként.

Az elektróda átmérőjének megválasztása a csőfal méretétől függ. A 2 mm-es vékony fémhez 1,5 mm-es elektróda alkalmas, 2-3 mm vastagabb fémek esetén 2 mm-es elektród szükséges. A fém lenyűgöző vastagsága? 4-6 mm-es elektróda O 4 mm szükséges.

A hegesztés részleteit egy speciális asztalra rögzítik, vagy erre a készülékre készülnek. A piszkot és a kenőanyagokat el kell távolítani. A szerkezet rögzítéséhez egy fémpont-ragasztást végzünk. Az illesztés után a fő folyamat végrehajtásra kerül. Hegesztő íves ólom olyan sebességgel, amely lehetővé teszi a szélek olvadását, de a fémnek nincs ideje beáramlani.

Nincs általános ajánlás a hegesztés megfelelő elvégzésére vonatkozóan, az optimális sebességet praktikus módon választják ki.

A vékony falú csövekhez a hegesztés egy lépésben történik, és egy vastag fémhez való csatlakozáshoz több réteget is el kell végezni az összes réteg hegesztéséhez. A szélek felosztása lehetővé teszi, hogy több varratot hajtson végre és csökkentse a fémfeszültségeket. Az ívhegesztés módját befolyásolja: áramerősség, polaritás, elektróda átmérője, feszültsége, áramfajtája. Az áram 20 és 90 amper között változik, az elektróda vastagsága alapján számítják ki. Vékony fémmel való munka esetén fordított polaritású egyenáram ajánlott.

A hegesztési folyamat során kialakul a salak, ami csökkenti a varrat erősségét, és rendszeresen le kell ütni. Miután a varrat lehűlt, lecsupaszították. A magas hőmérsékletre fűtött helyek gyorsabban rozsdásodnak, ezért alapos védelmet nyújtanak a korrózió ellen.

Gázhegesztés

A munkához szükséges:

• oxigénhenger;
• szűkítő;
• acetilénhenger;
• csapos rudak;
• fáklya és tippek;
• tömlők, amelyek az égő gázellátását biztosítják.

A hegesztett szerkezet a felület rögzítését és tisztítását igényli, 5 mm-es fémvastagsággal kémlelődést végez. A fluxussal hegesztett felületek előbevitele olyan filmet hoz létre, amely megvédi az oxidációt, és erősíti a varratot. Az égés oxigén és acetilén keverékét tartja fenn, aminek következtében az olvadt fém kitölti a rést. Ez a módszer kevésbé gyakori annak a ténynek köszönhetően, hogy drágább, és a gázberendezéssel való munkavégzés veszélyesebb, és egy gázhegesztő szakképzést igényel.

A minőség javítása lehetővé teszi az adalékot, amelyet kifejezetten erre a célra választanak ki. A vékony falú csövekhez jobb-bal hegesztési módszert alkalmaznak. A betöltő rúd az égő elé kerül. Az adalékanyag és az élek egységes olvasztása lehetővé teszi megbízható és tiszta varrás kialakítását. A varratos bevonat fluxussal olyan filmet hoz létre, amely megvédi az oxidációt. A vastag falú csöveket balról jobbra összeköti, az adalék az égő mögött helyezkedik el. Lehűtés után a varrás javításra szorul. Minden szakaszban meg kell vizsgálni a geometriát, azonosítani kell a torzulásokat, amelyek szükségesek a struktúra szintjének meghatározásához.

A gázégők nem használhatók a vékony falú profilú csövekhez a magas hőmérséklet miatt, mivel a termékek élei megolvadnak és deformálódnak.

A gázhegesztés költségesebb módszer, mivel az acetilén vásárlása sokkal drágább, mint az ívhegesztéshez használt villamos energia. Áramforrás hiányában azonban elengedhetetlenül szükséges.

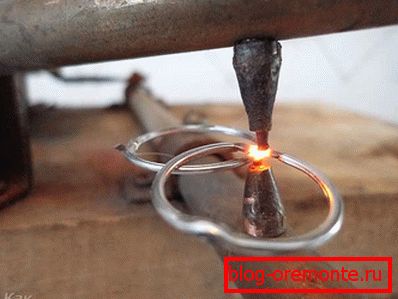

Ellenálló hegesztés

Такой метод не имеет широкого распространения в быту и используется только профессиональными сварщиками. Он применяется в местах, где установлено специальное оборудование. Этот сложный вид сварки выполняется за счет давления электродов на детали и при одновременном пропускании электрического тока. Процесс происходит без использования присадок. Ellenálló hegesztés обеспечивает надежное соединение кромок. Пластическая деформация от сжатия и кратковременное увеличение температуры от пропускания тока, формируют неразъемное соединение металла.

Hasznos tippek

A formázott csövek öntapadó hegesztése több titkot tartalmaz:

1. A magas hőmérsékletről származó deformáció sokkal hangsúlyosabb, mint a kerek csöveké.
2. A fém olvadása a belső tér átfedéséhez vezethet. Abban az esetben, ha a csövek kifolyása fontos, ügyelni kell arra, hogy a termék belsejében ne legyen csepp fém.
3. A végcsatlakozás miatt a sarkoknál nagyfeszültség jön létre, mivel egyenetlen fűtést és nem megfelelő fémhengerek képződését okozzák.

Имея небольшой опыт работы со сварочным аппаратом, вы без проблем сварите необходимую конструкцию из профильных труб. videó с пояснениями от профессиональных сварщиков помогут разобраться с деталями.

videó

Ez a videó azt mutatja, hogy a profilozott csövek félautomata hegesztése hegesztőhuzalon történik:

Ez a videó nem oktató. A bemutatott módszer szakképzettség nélkül lehetővé teszi egy meglehetősen vékony csuklós profil profiljának hegesztését anélkül, hogy égetne:
