Falazott ablakok

Az épületekben lévő ablaknyílások kialakítása, amint az ismeretes, a lakóépületek építése során végzett építési munkák kötelező eleme. A nyílászárók alatti előkészítése során azt feltételezzük, hogy az építés alatt álló teljes szerkezet működési megbízhatósága függ a végrehajtás minőségétől.

Különösen figyelemre méltóak azok a esetek, amikor a téglából nyíló ablakot a teherhordó falak befejezésének sorrendjében készítik el, amely csak egy előkészítő intézkedés egésze után csak részben bontható le.

Jumper design az építkezés során

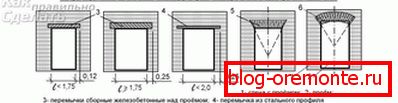

A téglafal nyílásának kialakításának alapja egy jól ismert szerkezeti elem (az úgynevezett gerenda), amelyet a végeik a téglafal téglából építettek. A gerendák gyártásához olyan jól ismert épületelemeket lehet használni, mint:

• ipari betonzárak (önállóan állíthatók elő);
• egy vagy több fémcsatorna;
• standard fém sarkok.

Az anyagmozgások (jumperek) kiválasztása a szerkezet e részének várható terhelése, valamint a velük való együttműködés kényelme miatt történik. A lineáris méretek kiválasztásánál az SNiP követelményeit kell követni, amelyek mindegyik oldalon 150-200 mm-en belül meghatározzák a falazás átfedését.

Ezért 1200 mm széles ablaknyílással kb. 1500 × 1600 mm hosszúságú gerendát kell készíteni vagy vásárolni.

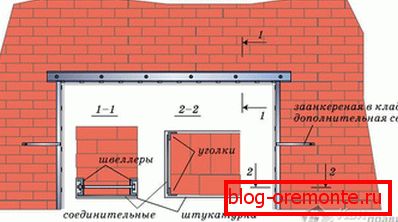

Egy csatorna (sarok)

Az egyik leggyakoribb fóliatípus, amelyen keresztül a téglafalon nyíló nyílások készülnek, megfelelő méretű fémcsatornák (sarkok). A falak fali téglával történő fektetése esetén a legmegfelelőbb csatorna mérete 120 (140) mm, a teljes téglákkal ellátott falaknál pedig 240 (270) mm.

A jumper fém sarka használatakor a szerkezet teherbíróképességével kapcsolatos bizonyos korlátozásokkal szembesülhet. Még 100-100 mm-es keretmérettel rendelkező igen erős keretek is használhatók csak olyan esetekben, amikor az ablaknyílás felett és a falak felhelyezését biztosító fektetés megbízhatóan összekapcsolódik, és maga a gerenda hossza kicsi.

A szerelés során a sarkot úgy kell elhelyezni, hogy két oldala érintkezzen a tetején lévő anyaggal. A sarkon lévő jumper hossza nem haladhatja meg a 1,5 m-t, mivel egy nagyobb méretű átjáró hajlítható, és a felett elhelyezett kanyar elhajlik.

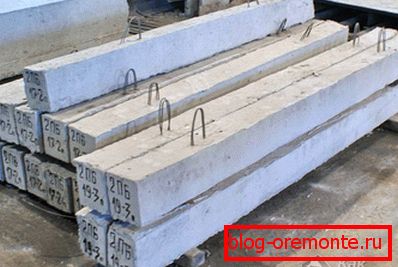

Standard jumper

Amikor betekintőblokkokkal megnyitja az ablakot, akkor két lehetőség közül választhat:

• kész ipari termékek használata;
• saját gyártású jumperek gyártása, amelyeket a telepítés helyére öntöttek.

A késztermék használata esetén egyszerűen zárja le a nyílást a falban, majd folytassa a fal egész hosszát.

Sajnos azonban nem mindig lehet megvásárolni a szükséges méretű, kész betonfedelet, amely gyakran a nem szabványos ablakméretekkel történik.

Másrészt a kész kapaszkodó súlya gyakran meghaladja a 100 kg-ot; így különleges emelőberendezések bevonása nélkül valószínűleg nem tudják felemelni a kívánt magasságra. Azok a legtöbb előadóművész, aki nem akar részt venni az emelőberendezések kölcsönzésében, inkább a késztermék által gyártott jumpereket.

Házi futtatás

Nem szabványos méretű nyílászárók kialakításakor a kapulap gyártását (töltését) a helyszínnek megfelelően kell elvégezni. Ehhez a következő jellemző műveletekre van szükség:

• mindenekelőtt az ablaknyílás oldalán levő falazat felületeit tisztítják az oldat maradványaitól;
• utána alaposan alapozzák;
• a munkálatok végső szakaszában a kapulap helyén zsalu szerelhető.

Figyelembe véve az öntött billet súlyát, általában a 20 mm-es minimális vastagságú, tartós lemezeket használják általában a zsalu "aljának". A rekeszben való megbízható rögzítéshez speciális támasztékokat kell használni az ablaknyílás alsó részénél.

Ezen eljárások befejezésekor egy vékony réteg előkészített beton keveréket öntünk a zsaluzatba, majd a megerősítő hálót azonnal elhelyezzük. Ezt követően folytathatja a betöltés befejezését, majd a beton vastagságában egy másik megerősítő fület helyezhet. A zsaluzat lebontásakor szem előtt kell tartani, hogy az alsó rész nem mindig leszerelhető.

Az önöntő kapulakészítés során gondosan gondoskodni kell arról, hogy a betonoldat nem szivárogjon át a zsaluzatlapokon, és hogy a szerkezeti támaszték ne hajlítsa meg. Az alsó rész legkisebb alakváltozásakor le kell állítani az öntést, és csak akkor kell újra elindítani, ha a már megtöltött réteg "beállítása" történik.

Ha homlokzati téglával bélelt nyílászárókat (az úgynevezett falburkoló falakat) kell kialakítani, annak dekoratív előnyeinek megőrzése érdekében megengedett a csatornák (széles fém sarkok) használata. Ebben az esetben a gerenda látható része csak a csapágyfal belső oldalán helyezkedik el.

Ugyanakkor az elülső felületén nem szabad észrevehető nyomokat hagyni a jumper jelenlétéről.

A befejező falakon lévő jumperek előállításának eljárása

Mielőtt megnyílik a nyílás a csapágy téglafal, meg kell, hogy végezzen egy sor előkészítő műveletek:

1. Először is, maga a futás szükséges, amelyet a fenti módszerek egyikével készítenek el (kivéve a konkrét kaparó önöntését).
2. Továbbá meg kell lyukasztani egy lyukat a téglafalban, miután korábban fémtámasztó oszlopokat szereltek a mennyezet alatt. Az oszlopokat a mennyezetbe kell nyomni, az előkészített fából készült támasztól függően észrevehető nyomással.
3. Miután megtette a szükséges óvintézkedéseket, elkezdheti a jövőbeli ablaknyílás kontúrokat kialakítani, kezdve azzal, hogy lyukasztja a területet a jumper alá. Ezt a műveletet óvatosan kell elvégezni, gondosan figyelemmel kell kísérni a fal falainak környékét.

A szükséges méretű üreg kialakítása után a választott típusú jumpert helyezzük rá, amelyet egy konkrét megoldás segítségével rögzítünk a nyílásba. Közvetlenül az oldat megszáradása után a vakolat (befejező bevonat) eltávolításra kerül az átfedés alatti területről, majd a falazatot szétszedik, hogy lyukakká váljanak a jövő ablakához. A szétszerelésnek fentről lefelé kell lennie; ugyanakkor az alsó határát 10-15 cm-re kell elhelyezni az ablakméret által megkövetelt szint alatt.

A munka végső szakaszában az ablak egyszerűen beilleszthető a nyílásba.
