Diy gőzfűtés

Egyre több ember egyre meggyőződött arról, hogy egy lakás vagy ház fûtésének autonóm módja gazdaságosabb, mint egy központosított. A "fáradtságos gőzfűtés" az egyik legnehezebb feladat, de nagyon megtehető, ha alapvető elektromos kéziszerszámok vannak. Még a szerelés előtt is számításokat kell végezni, és meg kell vásárolni a szükséges alkatrészeket.

A probléma lényege

Egyesek zavarosak és úgy vélik, hogy valójában a helyes név egy ilyen rendszer vízfűtés, és a "gőz" prefix már a múlt óta maradt, amikor a melegítést ipari kazánok szolgáltatták, amelyek nagy mennyiségű gőzt termeltek. Tény, hogy még ma is vannak olyan kazánok, amelyek térfűtést biztosítanak úgy, hogy a folyadékot két aggregációs állapotba konvertálják. E határozat erősségei:

• kettős hőátadás - konvekcióval, valamint infravörös sugárzás;
• a hőcserélő minimális veszteségei a forrásból történő energiaátadás során;
• nagy megbízhatóság;
• nincs veszély, hogy a rendszer felmelegszik a hideg évszakban;
• az év bármely időpontjában történő alkalmazás lehetősége;
• hosszú üzemidő kudarc nélkül.

Néhány hátrány:

• a csövek és radiátorok viszonylag magas hőmérséklete;
• súlyos következmények a szünet során;
• egyes nehézségek a telepítés során;
• nagy érzékenység a korrózióhoz.

A művelet lényege és a nagy hatásfok abban rejlik, hogy a vonalon áthaladó gőz nagy mennyiségű hőenergiával kondenzálódik és leülepszik. Ugyanezen üzemanyagköltség mellett egy ilyen rendszer sokkal hatékonyabban hasonlít a vízhez.

Általában a felhasználók biztonságának biztosítása érdekében a korszerű kazánokban bizonyos korlátozások vannak érvényben. Például a maximális hõmérséklet, amelyre a gõzt melegítik, 130 ° C. C, és a legmagasabb pont, amely eléri a nyomást - 6 atmoszféra.

Rendszerfajták

Minden típusú rendszer egyetlen és kettős áramkörre van osztva. Az első kiviteli alaknál a kazán összes erejét arra használjuk, hogy felmelegítsük a hordozót, amely részt vesz a szobán belüli levegő hőmérsékletének növelésében. A második változatnál van egy további hőcserélő, amelyben a folyó víz áramlását melegítik, ami lehetővé teszi a háztartási igények kielégítését. A második lehetőség megvalósításakor érdemes megemlíteni, hogy további kapcsolatokat kell létesíteni a kazánházzal, és vissza kell adni őket a nappaliba.

A fuvarozó forgalmának módja szerint, mint a vízrendszerek esetében, ott vannak:

• Természetes keringés vagy zárt. Ebben az esetben a kondenzáció után a víz a természetes áram által a szivattyú nélküli gravitáció hatására visszatér a kazánba, ahol újra gőzré alakítják és használják.
• Kényszerített vagy nyitott. Ebben az esetben a víz nem azonnal esik vissza a fűtőbe. Kezdetben egy különleges tartályba gyűlik össze, ahonnan egy szivattyúval szállítják a gázállapotba történő további átalakításhoz.

A kibocsátott belső nyomás:

1. Légköri. Ezekben a nyomásérték többszörös, mint a légköri nyomás, amely baleset esetén súlyos sérüléseket okozhat. Ezenkívül egy ilyen rendszerben az emittort magas hőmérsékletre melegítik, és az ülepedő por égési sérülése és kellemetlen szaga kerül kibocsátásra.
2. Vákuumot. Ennek az opciónak a megvalósításához az egész autópályát le kell zárni. A speciális szivattyú használata vákuumot eredményez. Az eredmény a víz alacsonyabb hőmérsékleten való gázáramlása, ami növeli a biztonságot.

A csövek elosztásának módszerével bocsát ki:

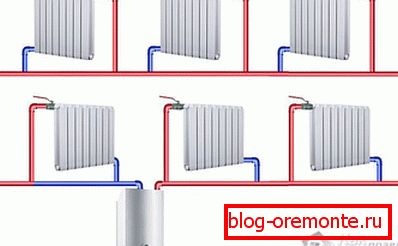

• Egyetlen cső A gőz folyamatosan mozog egy cső mentén. Az út első felében a fűtőtestek energiáját feladja, fokozatosan folyékony állapotba fordulva. Ebben az esetben a kazánhoz közelebb álló radiátorok hőmérséklete nagyobb lesz, mint az áramkör végénél. Ebben az esetben nagy átmérőjű csövek szükségesek az akadályok elkerülése érdekében.

• Kétcsöves. A gőz egy csövön keresztül történik, és a kondenzátumot a másikba visszük vissza. Ebben az esetben a hordozó eléri az összes eszközt, gyakorlatilag a hőmérséklet elvesztése nélkül. Ez a lehetőség olyan nagyméretű házak esetében fontos lesz, ahol több emelet van. Ha a helyiségek kicsik, akkor nincs értelme, csak növeli a projekt teljes költségét.

A vákuumos rendszerek még tesztelés alatt állnak. Használatuk során szükség van az elektromos energia folyamatos rendelkezésre állására, A vákuumszivattyú szinte folyamatosan működik.

Kazánválasztás

A megfelelő fűtőkészülék kiválasztásához először meg kell számolni a fűtött területet. Ehhez meg kell számolnia az egyes helyiségek területét a szélesség szélességének megszorzásával. Ezt követően minden eredményt hozzá kell adni, a végső szám lesz a kívánt érték. Fontos megjegyezni, hogy ez igaz a 3 m-es mennyezeti magasságokra, ha nagyobb, akkor további belmagasságra van szükség.

• A teljes terület 200-300 m² elég teljesítmény 25 és 30 kW között.
• 400x600 méterig² - 35 × 60 kW;
• 600 - 1200 m² - 60 - 100 kW.

A következő lépés az üzemanyag választása lesz. Az ilyen forrásokból könnyen működtethető gőzkazánok:

• Folyadék. Ez lehet például dízel üzemanyag vagy használt olaj. Ha ezt az opciót használja, akkor az egységet külön helyiségbe kell helyezni. Ez segít elkerülni a káros füstök belégzését és negatív hatásait.
• Szilárd fa, szén, tőzeg és minden, ami elég nagy mennyiségű hő felszabadulását okozhatja.
• Gáznemű. Ez általában természetes vagy cseppfolyós gáz.
• Electric.

Bizonyos esetekben a szilárd tüzelőanyag-megoldások sokkal kevesebbet költenek, de nem csak az üzemanyagköltséget kell figyelembe venni, hanem az öngyújtás időtartamát is. Ebben az esetben több órát is elérhet, miközben folyamatosan fel kell tölteni a kemencét a megfelelő hőmérséklet fenntartása érdekében.

Egyes gyártók kombinálják a különböző típusú üzemanyagokat. Például egy szilárd tüzelőanyag betöltésére szolgáló kemencét és fűtőelemek jelenlétét kombinálják. Ugyanakkor a hatékonyság nem esik le, de kiderül, hogy megtakarít a fogyasztás, és ezért a fizetés.

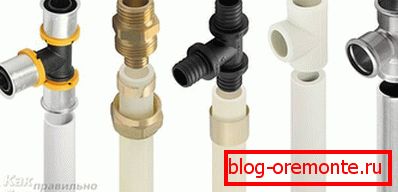

Csőválasztás

Sokat választanak a tervezett költségvetéstől függően. Amit biztosan lehet mondani - az ilyen típusú polipropilén csövek rendszerét semmiképpen sem használják. Ezt azzal magyarázzák, hogy instabilitásuk magas hőmérsékleti viszonyok között van. A következő lehetőségek közül kell választania:

• Acélcsövek. Telepítésükhöz hegesztőgép szükséges. Ellenállnak a nagy nyomású és a hőmérsékleti értékeknek. A pozitív oldal is megfizethető ár és előfordulás. A hátrány magas korróziós érzékenység.

• Horganyzott csövek. Ezek magukban foglalják az acél összes előnyét, valamint a korrózióhiány hiányát. A csavarmenet menetes csatlakozással készült, ezért hegesztés nem szükséges.

• Réz. A tökéletes megoldás. De költségük sokkal drágább, ráadásul telepítésük speciális forrasztási készségeket igényel ehhez az anyaghoz.

Szereléskor a csövek falakon vagy padlózatokon elrejthetők. Fontos azonban figyelembe venni, hogy az építőanyag ellenáll a hőhatásoknak.

További csomópontok

A kazánon és az autópályákon kívül a szükséges elemek is szükségesek, amelyek nélkül nem képes:

• Radiátorok. Ezek lehet öntöttvas elemek, acéltermékek vagy csövek bordákkal. Telepítse őket jobbra az ablakok alatt. Így létrejön egy hőcsatlakozó, amely lecsökkenti a hideg levegőt. Ez megakadályozza a páralecsapódást az üvegtáblákon.
• Szerelvények. Különböző összekötő elemek: csatlakozások, szögek, könyökök, adapterek, amelyekre szükség lesz a csővezeték telepítésekor.
• Redukciós hűtőegység. Végzi a gőz folyékony állapotba történő átvitelét.
• Szűkítő. Úgy tervezték, hogy beállítsa a nyomást a rendszerben.
• Tágulási tartály. Jobb nyitott elem használata. Ha van vágy a zárt tartály felhelyezésére, akkor azt nyomásmérővel és nyomáscsökkentő szeleppel kell felszerelni. Ha ez nem történik meg, akkor az meghibásodásához vezethet.
• Kapacitás kondenzátum gyűjtésére.
• Keringtető szivattyú. A kényszerített folyadékmozgású rendszereknél.
• Hidraulikus redőny. Szükséges lesz abban az esetben, ha szükséges a rendszer leeresztése alkatrészeinek javításához vagy cseréjéhez.
• Szűrés. Szükség lesz a szilárd anyagok eltávolítására, mielőtt a víz belép a kazánba. Ez azért szükséges, hogy semmi ne csökkenti a termelékenységet.
• Crane Mayevsky.

Közvetett fűtőkazán telepíthető a gőzfűtési rendszerbe. Ebben az esetben három bemenetre szelep szükséges. Csatlakozik a termosztáthoz és átirányítja a hűtőfolyadék mozgását.

Előkészítő munka

Az első lépés egy rajz készítése. A papírlapra az alaprajzra kerül sor, amelyen a telepítést elvégezni fogják. Meghatározza a kazán helyét. Kívánatos, hogy külön szoba társuljon. Ez a maximális biztonság érdekében történik. Ha természetes rendszámú zárt rendszer, akkor a legalacsonyabb ponton kell lennie. Erre azért van szükség, hogy a víz szabadon áramolhasson rajta.

Alkalmazza az egész rendszer elrendezését, valamint az előző részben felsorolt ​​összes elem helyét. Ha ezt a lépést végrehajtja, akkor jobb, ha egy adott helyiségben van, akkor minden lehetséges módon meg lehet tervezni, figyelembe véve a csővezeték körüli hajlítást az akadályok és vetületek körül. Minden sarkot és átmenetet meg kell jegyezni a diagramon. A rajz befejezése után pontosan kiszámíthatja a teljes projekt sikeres elvégzéséhez szükséges anyagokat.

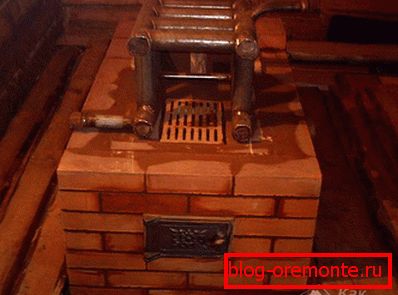

Egyes kézművesek önállóan gőzkazánt gyártanak. Ezt vagy lemezes anyagból forraljuk, vagy egy különleges kontúr van csövekből, amelyet egy tégla kályha belsejébe helyezett. A második esetben meg kell vizsgálni a hőcserélő állapotát, amely a legjobb a rozsdamentes acélból, ami meghosszabbítja az élettartamát. Nagyon fontos a füstjáratok gyakoribb tisztítása.

A cselekvések sorrendje

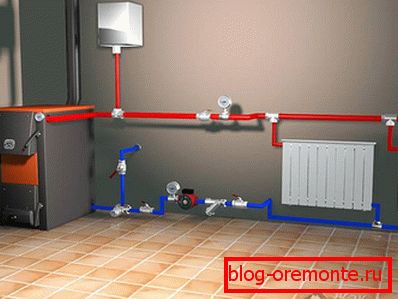

A diagramon feltüntetett jelölés szerint:

• Szerelt kazán. A helyiségben, ahol lesz, egy betonnak kell lennie. Szükség esetén egy kis alapot készítenek.
• A kipufogórendszerhez van csatlakoztatva.

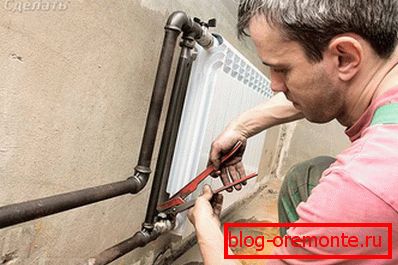

• A kibocsátókat felfüggesztették. Ehhez használjon olyan kampókat, amelyek ellenállnak a súlyuknak. Azon a helyszínen, ahová kell elhelyezni, a fentiek szerint.
• Mindegyik radiátor felszerelését Mayevsky daruval kell felszerelni légzáró elakadásokhoz.
• A kazántól rövid távolságra, a legmagasabb ponton a tágulási tartály összeomlik.
• A kazán kimenetén nyomásmérő és nyomáscsökkentő szelep van felszerelve, amely akkor működik, ha a nyomás meghaladja a megengedett határértékeket.
• Minden alkatrész összekapcsolódik egymással a kiválasztott anyagból készült csövek segítségével.
• Ha ez egy nyitott rendszer, akkor a vonal végén külön tartályt és szivattyút szerelnek fel.
• A szivattyútól a kazánig egy kisebb átmérőjű betápláló cső, mint az összes fűtés.
• A kazánba való belépés előtt van egy szűrő, amely megőrzi a nagy részecskéket.
• Ha a gázt szállítószalagként használják, akkor merev szállítást végeznek rugalmas tömlők nélkül.
• A folyadék betáplálódik az áramkörbe.
• A rendszer tesztfutását a fokozat fokozatos növelésével végezzük az integritás ellenőrzésére.

Ebben a cikkben részletesen tárgyaltuk, hogyan lehet egy magánházban gőzfűtést készíteni. Szeretnénk megtanulni a kész és működő projektekről. Ossza meg tapasztalatait és észrevételeit a megjegyzésekben.
