Búvárszivattyú bekötési rajza

Minden külvárosi lakástulajdonos tudja, hogy a víz alatti vízellátó rendszerekben a búvárszivattyú berendezést egyetemesen használják. Ezenkívül ez a berendezés a magánháztartások fűtési hálózatában is üzemeltethető.

A búvárszivattyú úgynevezett közvetlen csatlakoztatása az elektromos hálózatra (segédberendezés bevonása nélkül) meglehetősen egyszerű, és közvetlen kapcsolatba hozható a tápvezetékek érintkezőcsoportjával, amelyet "fázis", "nulla" és "földelés" -nek neveznek.

Megjegyezzük, hogy ez a csatlakozási módszer nem használható minden esetben a vízbevezető rendszerek elrendezésére. Éppen ellenkezőleg, a leggyakrabban használt szivattyúberendezést egyfajta típusú automatizálással együtt használják, ami jelentősen javítja a rendszer működési jellemzőit, valamint javítja a használhatóságát. Ezeket a kiterjesztett rendszereket rendszerint az alábbi összetevők tartoznak:

  • villamos mágneskapcsolók (indítók);
  • kapcsolók (köztes típusú relé);
  • szint és nyomásérzékelők;
  • akkumulátor.

Az automatizálás célja

A berendezés áramellátó áramkörökbe telepített automatizálási elemek lehetővé teszik a búvárszivattyú csatlakoztatását oly módon, hogy a rendszer automatikus üzemmódban működjön.

Ennek a rendszernek az alapja egy normál esetben nyitott érintkezőcsoporttal rendelkező kontaktor, amelynek bemenetére a tápvezetékek vezetnek (fázis, nulla és föld). Nos, maga a szivattyú kapcsolódik a mágneskapcsoló kimenetéhez, amely áramot kap a hálózatról.

Egy ilyen szivattyú csatlakozási rendszer alkalmazása egy speciális akkumulátornak köszönhető, amely egy visszacsapó szelepet tartalmaz. Ebben az egységben van a nyomáskapcsoló, amely vezérli a kontaktor csoport működését, amely a feszültséget a szivattyúról táplálja és távolítja el.

A teljes rendszer működése automatikus üzemmódban a következő.

  1. Ha a rendszerben lévő nyomás a minimális szintre esik, a reléérzékelő jelet ad a bekapcsoláshoz; ugyanakkor a munkacsoport kapcsolatba lép a szivattyú tápfeszültség áramkörével.
  2. Ahogy a víz belép a rendszerbe, a nyomás az akkumulátorban fokozatosan növekszik.
  3. Ha a nyomás eléri a felső küszöbértékét (határérték) a nyomásérzékelő jelével, akkor a mágneskapcsoló leáll. Érintkezői nyitva vannak, és a berendezés automatikusan lekapcsolódik a hálózatról.

A jelentős folyadékmennyiségre tervezett háztartási vízellátó rendszerek számára az úszásérzékelők elektromos áramköre jobban megfelel, amely automatikusan szabályozza a folyadék szintjét a gyűjtőtartályban (hidrogén akkumulátort). A szivattyúberendezés csatlakoztatásának vázlatos ábrája ebben az esetben nem különbözik lényegesen az előzőtől, azzal a különbséggel, hogy a nyomásérzékelő helyett a folyadékszint érzékelőbe van beépítve.

Érdemes megjegyezni, hogy a tápegységnek egy merülő (fúrólyukas) típusú szivattyúhoz történő csatlakoztatásához különleges minőségű kábelek szükségesek. A vízhatlan huzal a kijelölési kifutópályán vagy a KVV alatt a legalkalmasabb erre a célra. A vízszigetelés jó teljesítményét az AQUA RN8 márkájú márkanév is importálja.

Épületszerelés automatizálási elemekkel

Abban az esetben, ha egy vízellátó rendszert terveznek felszerelni, amelynek elindítását és leállítását a vízellátó szelepen végezni fogják, akkor speciális hidraulikus akkumulátort kell vásárolnia egy nyomásérzékelővel együtt.

Ugyanakkor az automatizálás kapcsolódása a szivattyúhoz egy, a kút közvetlen szomszédságában levő betonból, a szivattyúval szervezhető.

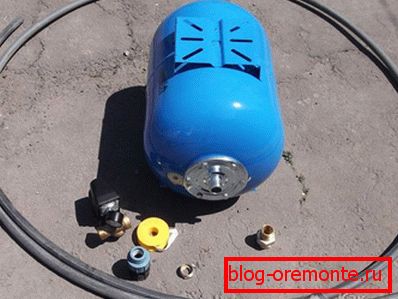

Bemerülő szivattyú alapú vízellátó rendszer összeállításához a következő eszközökre és alkatrészekre lesz szüksége:

  • a megfelelő kapacitás tipikus hidraulikus akkumulátora;
  • nyomáskapcsoló, amelyet úgy terveztek, hogy az Ön által választott hidegvíz-akkumulátortípussal dolgozzon;
  • különleges átmeneti összekapcsolás (az úgynevezett "amerikai"), amelynek felszerelési mérete 1 ";
  • még egy tengelykapcsoló, amely fel van szerelve egy reteszelőfejjel;
  • speciális sárgaréz adapter;
  • műanyag csövek, szerelvények, szalag FUM.

A szivattyú vezérlő áramkörének összeszerelésére vonatkozó fő telepítési munkálatok általában nem előkészített, de felül, nyitott térben készülnek. A szerkezet ezen részének összeszerelését követően leállíthatja a kút fenekére, ahol szűk helyzetben csak a szivattyúhoz kell csatlakoztatnia.

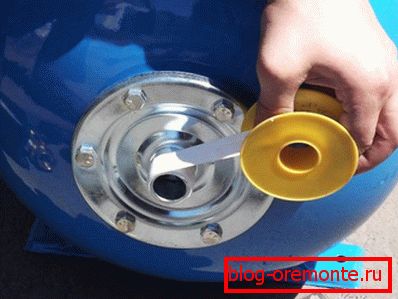

A vezérlőáramkörök és a vezérlés összeszerelésére irányuló munka, szokásos az akkumulátor felpakolásával kezdeni; egyidejűleg a csatlakozások megbízható lezárása és a rendszer utólagos karbantartásának megkönnyítése érdekében minden menetes csatlakozást speciális szalaggal kell lezárni.

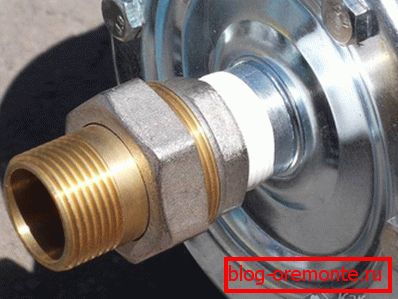

Ne feledje, hogy a nyomáskapcsoló nem közvetlenül, hanem egy "American" nevű speciális adapterrel csatlakozik a nyomástárolóhoz. Az átmeneti elem használata megkönnyíti a kapcsolat szétszerelését, ha szükséges, és nagyban leegyszerűsíti az automatizálás csatlakoztatását és beállítását.

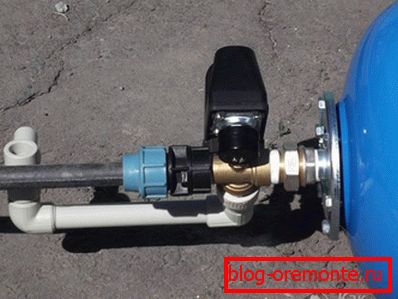

A nyomáskapcsoló behelyezésekor próbálja meg úgy elhelyezni, hogy szükség esetén bármikor "vegye" le a nyomásmérőt (anélkül, hogy a kút aljára lépne). Figyelnie kell arra is, hogy a relé és a pántok közötti kapcsolat megbízhatósága és szorossága különleges tömítéssel legyen ellátva.

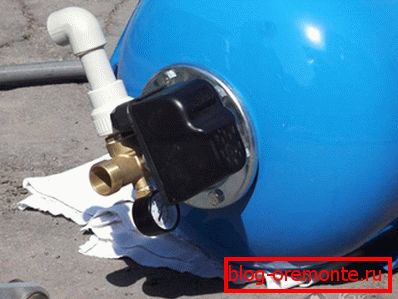

A jövőben a fogyasztó vízvezetékének kialakítása (a nyomáskapcsoló kimeneti csatlakozójához csatlakoztatva) speciális összehegesztett kanyart kell készíteni egy szerelvényből és egy műanyag csőből. A műanyag cső végén egy külső menetes (MPH típusú) csatlakozó forrasztva van, amely hermetikusan van csatlakoztatva a nyomáskapcsoló kimenetéhez (lásd a bal oldali képet).

A munka ezen részében, amelyet a kút felett kell elvégezni, befejezettnek tekinthető.

Fotószerkezet

A szerkezet csatlakoztatása a szivattyúhoz

Az összeszerelt szerkezetnek a szivattyúhoz való csatlakozásával kapcsolatos minden közelgő műveletet közvetlenül a kútban kell végrehajtani. Szükség esetén a meglévő kábelezést két külön sorra bonthatja (eladatlanul), amelyek közül az egyik közvetlenül a házhoz ér, és a másik a kertterv öntözésére használható. Ennek az ágnak a téli időszakra történő letiltásához különálló elzárószelepet kell biztosítani.

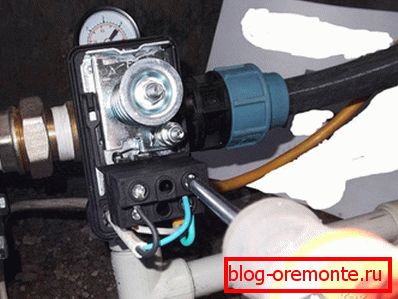

A szerelés végső szakaszában az áramkör elektromos részét a nyomáskapcsolóhoz kell csatlakoztatni. Ehhez először távolítsa el a szabályozó fedelét, így biztosítva a készülék csatlakozó kapcsaihoz való szabad hozzáférést.

A ház alsó részében nyílások találhatók tápvezetékek bemenetére és jelkábel a szivattyúról. Óvatosan betöltse az összes vezetéket ezekbe a lyukakba és csatlakoztassa a végeiket a megfelelő terminálokhoz. Leggyakrabban a jelvezetéknek a szivattyúról történő csatlakoztatására szolgáló kapcsokat "MOTOR" -nak és a hálózati kábel csatlakoztatására szolgáló termináloknak nevezik - "LINE" -ként.

Ezek elvégzése után csak a relé-szabályozó fedelét kell cserélni.

videó

Itt mutatjuk be a szivattyúcsoport összeszerelését egy merülő szivattyú csatlakoztatásához:

A videó folytatása:
