A törött tető önmagát csinálja

18-08-2018

Hasznos

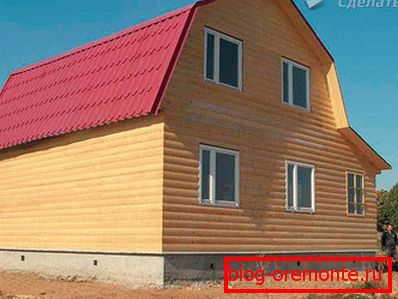

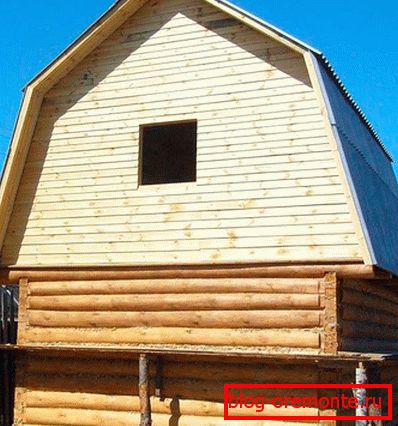

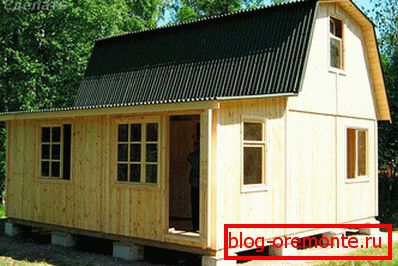

A tetőszerkezetek változatossága közül egy különleges helyet egy lejtős gerendaház foglal el. Jellemzője, hogy a lejtőt több síkra osztja, lehetővé téve a padlás alatti tér használatát a tetőtéri eszköz számára. A szoba alatt a szoba csökkenti a teljes hőveszteséget a házban. A megtört tetőt csak akkor lehet megfelelően építeni, ha kompetens számításokat végez, és követni fogja az építésre vonatkozó összes szabványt.

Hogyan válasszuk ki a szöget

A tetőlejtések szögének megválasztásakor figyelembe kell venni:

tetőfedő típus;
csapadék és szélerő;
a helyiség célja - lakóhelyiségeknél a gerincmagasságot nem szabad 2,5 méter alá helyezni.

A felső lejtők optimális értéke 30-45 fok, az alsó 60 foknál.

Tervezési projekt

Minden építés rajzokkal kezdődik, és egy ilyen összetett struktúra, mint a törött tető, minden részletre és számításra kiterjedő részletes terv elkészítését igényli. Elindíthatja a fotókat és a diagramokat, amelyek segítenek megérteni, hogyan építsünk meg egy törött tetőszerkezetet. Az épület mérete, a tetőfedő és a szigetelőanyag ismerete, speciális számológépeket használhat a tetőrendszer alkatrészeinek kiszámításához.

A tetőfedő anyag fogyasztását, valamint a vízszigetelést a tetőterület nagysága alapján számítják ki, amelyet az összes rámpa értékének hozzáadásával számítanak ki. A tetőtéri tető szigetelőrétegének legalább 20 cm-nek kell lennie.

anyag

Mielőtt törött tetőt készítene, válasszon minőségi anyagot az építéshez. Ehhez száraz ragasztott faanyagot vásároljon, amelynek páratartalma 18-22%. A telepítés előtt kötelező a fertőtlenítő és égésgátló szerekkel való kezelés. A nyílt térben végzett feldolgozási kompozíciókat az alapok két rétegben alkalmazzák.

fát 200 × 200 mm-es tápegységhez 50 × 100 mm-es támasztókhoz;
fedélzet 50 × 150 mm;
szélezetlen tábla;
fém konzolok, sarkok, csavarok, szegek, csavarok;
lécek a lemezekhez 25 - 50 mm;
párazáró membrán, szigetelés, vízszigetelés;
tetőfedő anyag.

Építési szakaszok

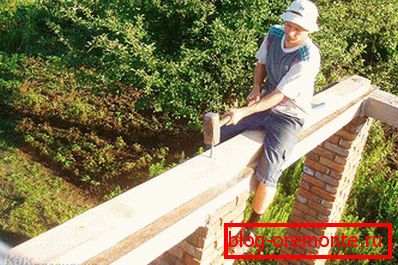

Mawérlat. A rácsszerkezet felépítése feltételezhető a falépítés szakaszában. A felső sorban speciális tüskéket helyeznek el a mauerlat későbbi rögzítésére, amely a tető alapja. Ezt a fát a fal teljes peremén helyezkedik el, a fúrt lyukakba beültetett csavarokat és anyákat csavarták. A csapok távolsága két méter, a legjobb megoldás, ha a szarufák között helyezkednek el. A mauerlat alatt a tetőfedő belül marad, védelmet nyújtva a nedvesség ellen. A szerkezet megbízható rögzítéséhez vezetékes pántokkal.

Gerendák. A 200 × 200 mm keresztmetszetű vastag fát közvetlenül a mauerlatra vagy a fal falazatban maradt speciális zsebekbe helyezik. A falazatban található gerendák széleit masztix bevonattal látják el. A gerenda támogatja a függőleges állványokat. A mauerlathoz fém sarkok vannak. Szigorúan be kell tartania a vízszintes szintet, hogy minőségi alapot biztosítson a tető számára. Beállíthatja a gerenda helyzetét a táblák felhelyezésével.

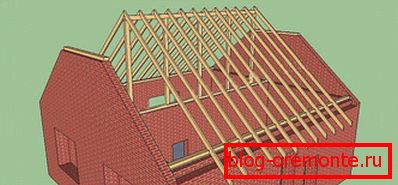

Szarufák felszerelése. Az első, amely a függőleges lábakat mutatja az oszlopokon. A szintet egy vonalvezetés vezérli. A rackek ideiglenesen rögzítettek. A kitett szarufák között húzza meg a zsinórt, és szerelje be az összes megmaradt tartót a gerendák helyének megfelelő lépésekben. A tábláról a tartóelemek egymásra vannak kötve a racken, szögekkel és csavarokkal vannak rögzítve. A gerendák tetején rögzítik a hosszanti rögzítőelemeket, amelyek összekötik a rackeket és a felső szegélyt. A fennmaradó szarufák végleges felszereléséig a befecskendezéseket támasztja fel.

Az alsó szarufák a tartó és a tápcsatlakozó alátámasztásával vannak felszerelve. A rudak készítéséhez szükséges munkák elősegítése, előterjesztő sablon. Egy vékony lapot helyeznek a gerendára és a fűrészelés a kívánt szögben történik. Az összes alsó szarufát a modellen levágják és felszerelik. Az alsó rész, a Mauerlate-on fekszik, a helyszínen kivágódik. A lemezek vagy sarok rögzítéséhez, csavarokkal vagy kalapáló körmökkel csavarva.

A felső lógó szarufák felszerelése előtt meg kell rajzolni a tető középső részét. Ehhez használjon ideiglenes állványt, amely a tápegység közepén és a kapaszkodó végén található. A tábla felső szélén a tető közepét jelöli. A sablon alapját erre a táblára alkalmazzák, amelyen a felső szarufák varrásait elvégzik, a munkadarab második szélét a gerendán nyugszik.

A felső szarufák ugyanolyan méretűek, ezért egy mintába kerülnek. A szarufák felső vége a lap, lemezek vagy botok maradékaihoz kapcsolódik. Az alsó rész be van helyezve a gerendaházba és a rögzített sarkokba. Minden szarufa lábát 25x150 mm-es felfüggesztés támasztja meg, amely a szarufák csomópontjához és a rögzítőhöz csatlakozik.

Az alsó szarufák erősítik az állandó támaszokat. Ehhez használjon 50-150 mm-es táblát, vágja le az alsó végét szögben, és szerelje rá a gerendára, a felső egy csavarral vagy csapszeggel a szarufához. Az összes oszlop felszerelése, ideiglenes kellékek eltávolítása.

Palatető és tetőfedő torta

A rácsszerkezet felépítését követően helyén kell elhelyezni a tetőszerkezet minden rétegét. Kezdetben a szarufák pórusgátló membránt cipelnek, kezdve a tető aljától. Az anyag ízületét ragasztják. Ezután összegyűjti a szigetelést. A szigetelő tetőfedő réteg között légtereket kell telepíteni a tér szellőztetésére. A rossz minőségű szellőztetés kondenzációt és nedvességet okoz. A tetőburkolatot hőszigetelő tulajdonságainak figyelembevételével kell kiválasztani, ezért a fém használata nem kívánatos. Fűtőként válasszon olyan biztonságos, nem éghető anyagokat, amelyek nem esnek nedvességnek. Ilyen anyagok közé tartoznak a polisztirol hab és a habosított üveg. A szigetelést követően vízszigetelést végeznek.

A fűrészelés közvetlenül a kiválasztott tetőfedés alatt történik.

A törött tető eszköze nemcsak a ház építészetének különleges megjelenését teszi lehetővé, hanem további életteret biztosít. Egy videó megtekintésével az építési árnyalatok magyarázata segít a megfelelő munkának.
